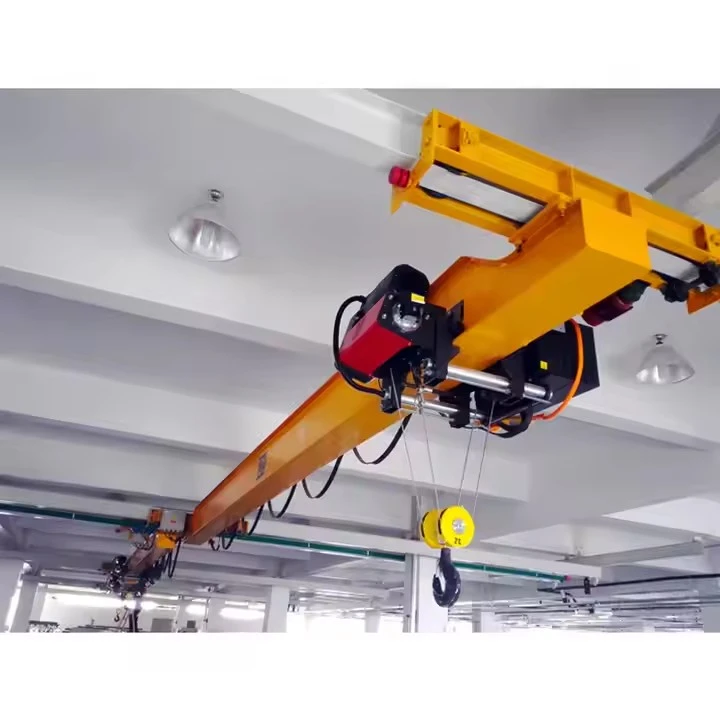

Ldp tipo viršutinis kranas

Pagrindiniai komponentai: pavarų dėžė, variklis, pavara

Kilmės vieta: Henanas, Kinija

Garantija: 1 metai

Svoris (KG): 10000 kg

Vaizdo įrašo išeinantis{0}}patikrinimas: pateikiama

Mašinų bandymo ataskaita: pateikta

Parduodami vienetai: viena prekė

Vienos pakuotės dydis: 600X300X300 cm

Vieneto bruto svoris: 200 000 kg

AnLDP{0}} tipo viršutinis kranasyra skirtassklandus, tikslus ir kontroliuojamas medžiagų tvarkymaslengvo{0}}darbo programose. Žemiau pateikiamas išsamus pagrindinių jo komponentų suskirstymas:

1. Tilto sija (pagrindinė apkrovą{1}}nešanti konstrukcija)

Tipas:Paprastaivienguba sija(dėžutės-tipas arba I-spindulys), kad būtų lengvas tikslumas.

Medžiaga:Aukšta{0}}kokybėS235JR/S355JR plienas(subalansuota jėga ir svoris).

Nukrypimo riba:PaprastaiL/800 iki L/1000(kietesni nei standartiniai kranai, kad būtų didesnis tikslumas).

2. Kėlimo įtaisas (kėlimo mechanizmas)

Elektrinis grandininis keltuvas(įprasta LDP kranams):

Talpa:0,25 T – 10 T (lengva{2}} apkrova).

Tikslus valdymas:Kintamasis greitis subtiliam padėties nustatymui.

Vielinio lyno keltuvas(šiek tiek sunkesniems kroviniams):

Talpa:Iki 20T.

Sklandus kėlimas:Įrengtas suVFD, kad{0}}netrukdytų.

Saugos savybės:

Apsauga nuo perkrovos.

Viršutinė/apatinė ribiniai jungikliai.

3. Vežimėlis (horizontalus judėjimas išilgai sijos)

Rankinis vežimėlis:Ranka-stumiama lengviems kroviniams (dažniausiai dirbtuvėse).

Motorizuotas vežimėlis:

Variklis su reduktoriumi (0,2 kW – 1,5 kW)sklandžiam keliavimui.

VFD{0}}valdomastiksliam padėties nustatymui.

4. Galiniai vežimėliai (palaikymas ir judėjimas kilimo ir tūpimo taku)

Ratų konfigūracija:

4 ratai (2 varomieji, 2 tuščiosios eigos)dėl stabilumo.

Poliuretano arba plieniniai ratai(mažas triukšmas ir{0}}atsparus nusidėvėjimui).

Buferiai:Guminiai arba hidrauliniai bamperiai smūgiams sugerti.

5. Kilimo ir tūpimo tako sistema (palaikanti bėgių kelio konstrukciją)

Kilimo ir tūpimo tako sija:Lengva{0}}apkrovaI-spindulys arba uždaras takelis.

Bėgio tipas:

A45 / A55 (DIN 536 standartas)sklandžiam valcavimui.

Tiksliai{0}}sulygiuotasvibracijai sumažinti.

6. Pavaros mechanizmas (krano judėjimas)

Tilto kelionės variklis:

0,4kW – 2,2kW(priklausomai nuo tarpatramio ir apkrovos).

VFD{0}}valdomassklandžiam pagreitėjimui/lėtėjimui.

Stabdžių sistema:

Elektromagnetiniai arba diskiniai stabdžiai tiksliam stabdymui.

.

7. Elektros ir valdymo sistema

Valdymo skydelis:

VFD keltuvams ir kelioniniams varikliams(užtikrina sklandų veikimą).

Apsauga nuo šiluminės perkrovos.

Operatoriaus valdikliai:

Pakabos valdymas (IP54 reitingas)– Standartinis.

Radijo nuotolinio valdymo pultas (pasirinktinai)– Lanksčiam darbui.

Saugos įtaisai:

Avarinio stabdymo mygtukas.

Apsauga nuo žemos įtampos.

Anti{0}}susidūrimo jutikliai (pasirinktinai).

8. Pasirenkami tikslumo patobulinimai

Anti{0}}Sway sistema(už vibracijos{0}}laisvą kėlimą).

Kodavimo priemonės atsiliepimai(dėl tikslios padėties nustatymo).

Švaraus kambario dizainas(nerūdijantis plienas, mažai dalelių).

Eskizas

Pagrindinė techninė

Aukščiausias tikslumas valdymas

Įrengtas sukintamo dažnio pavaros (VFD)sklandžiam pagreitėjimui/lėtėjimui.

Neprivalomaanti-siūbavimo sistemosirmikro-greičio valdymasmilimetrų{0}}tiksliam padėties nustatymui.

Idealiai tinka subtilioms operacijomselektronika, laboratorijos ir surinkimo linijos.

Lengvas ir kompaktiškas dizainas

Vienos{0}}sijos konstrukcijasumažina savo svorį ir sutaupo vietos galvai.

Puikiai tinka patalpoms sužemas lubų aukštisarba ribota erdvė.

Tylus ir žemos{0}}vibracijos veikimas

Poliuretano rataio tiksliai išlyginti{0}}kilimo ir tūpimo takai sumažina triukšmą.

Tinkatriukšmui{0}}jautrioje aplinkoje(pvz., laboratorijos, švarios patalpos).

Energijos efektyvumas

VFD{0}}valdomi varikliaioptimizuoti energijos suvartojimą ir sumažinti energijos sąnaudas.

Regeneracinės stabdžių sistemos atgauna energiją lėtėjimo metu (pasirinktinai).

Maža priežiūra ir ilgaamžiškumas

Sandarinti guoliaiirkorozijai{0}}atsparios dangosprailginti tarnavimo laiką.

Mažiau mechaninių susidėvinčių dalių, palyginti su standartiniais kranais.

Sauga ir atitiktis

SusitinkaFEM 1-2 valarbaISO M1-M4lengvo / vidutinio sunkumo standartai.

Apimaapsauga nuo perkrovos, ribiniai jungikliai ir avarinis sustabdymas.

Elektronikos gamyba

TvarkymasPCB, puslaidininkinės plokštelės ir ekranų plokštėssu tikslumu.

Galimi modeliai su švaria patalpa{0}}(nerūdijančio plieno konstrukcija).

Automobilių ir kosmoso surinkimas

Padėties nustatymasmaži variklio komponentai, jutikliai ar trapios dalys.

Naudojamasbaterijų gamybos linijoselektromobiliams.

Farmacija ir laboratorijos

Transportavimasjautrią laboratorinę įrangą, stiklinius indus ar sterilias medžiagas.

Veikimas be vibracijos{0} apsaugo subtilius instrumentus.

Bendrosios lengvosios pramonės dirbtuvės

Apdirbimo dirbtuvės, įrankių patalpos ir priežiūros patalpos.

Kėlimasliejimo formos, strypai ar mažos mašinų dalys(paprastai 0,5–10 T).

Maisto perdirbimas ir pakavimas

Higieniškas dizainas sunerūdijančio plieno keltuvaiir apsauga nuo plovimo.

Tvarkymasingredientų dėžės, pakavimo linijos arba konvejerio sistemos.

Sveikatos priežiūra ir medicinos prietaisų gamyba

JudėjimasMRT komponentai, chirurginiai prietaisai arba tiksli optika.

Galimos ne{0}}magnetinės parinktys jautriai aplinkai.

1. Dizainas ir inžinerija
Pradinė konsultacija: procesas prasideda gamintojo ir kliento diskusijomis, siekiant suprasti krano eksploatacinius reikalavimus, tokius kaip keliamoji galia, tarpatramis, kėlimo aukštis ir aplinka (pvz., naudojimas viduje ar lauke, temperatūros sąlygos ir pan.).

Inžinerija ir pritaikymas: projektavimo komanda pritaiko kraną, įskaitant konstrukciją, kėlimo sistemą ir radijo nuotolinio valdymo funkcijas. Parengiami išsamūs inžineriniai brėžiniai ir specifikacijos, užtikrinantys, kad kranas atitiktų visus reikalaujamus standartus ir saugos kodeksus.

Valdymo sistemos dizainas: Radijo nuotolinio valdymo sistema yra integruota į dizainą, atkreipiant dėmesį į naudojimo paprastumą, diapazoną, saugos funkcijas (avarinį stabdymą, apsaugą nuo perkrovos) ir suderinamumą su kitomis krano sistemomis.

2. Medžiagų parinkimas ir pirkimas
Konstrukcinės medžiagos: aukštos{0}}kokybės medžiagos, pvz., plienas, tiekiamos krano pagrindinei sijai, sijoms, galiniams vežimėliams ir kitiems konstrukciniams komponentams. Šios medžiagos parenkamos pagal tvirtumą, ilgaamžiškumą ir gebėjimą atlaikyti dideles apkrovas.

Mechaniniai komponentai: Kėlimo sistemos, vežimėlio, krano rato, variklių, pavarų dėžių ir radijo nuotolinio valdymo sistemos komponentai perkami iš patikimų tiekėjų.

Elektriniai komponentai: taip pat tiekiami laidai, elektros skydai, jungikliai, saugos įtaisai ir kiti elektriniai krano valdymo sistemos komponentai.

3. Gamyba ir gamyba
Pagrindinės sijos konstrukcija: Plienas pjaustomas, suvirinamas ir surenkamas, kad būtų sudaryta pagrindinė krano sija (viena sija). Šis procesas dažnai apima tikslų pjovimą, lenkimą ir suvirinimą, kad atitiktų konkrečius projektinius nuokrypius.

Galinio vežimėlio gamyba: Galiniai vežimėliai, kurie palaiko krano eigos mechanizmą, yra pagaminti ir surinkti. Šie komponentai skirti stabilumui ir tvirtumui užtikrinti, užtikrinant sklandų krano judėjimą išilgai bėgių.

Kėlimo mechanizmo surinkimas: Surenkamas keltuvas, kablys ir kėlimo mechanizmas, į sistemą integruoti varikliai, krumpliaračiai ir skriemuliai. Kėlimo sistema išbandyta dėl apkrovos-atlaikomosios galios ir sklandaus veikimo.

Vežimėlio ir krano judėjimo mechanizmai: Vežimėlio ir krano judėjimo mechanizmai yra pagaminti ir sumontuoti. Tai apima ratus, variklį ir bėgių sistemą, užtikrinančią sklandų krano judėjimą išilgai bėgių.

Radijo nuotolinio valdymo pulto įrengimas: įdiegta radijo nuotolinio valdymo sistema. Tai apima reikalingų imtuvų, antenų įrengimą ir valdymo sistemos integravimą su krano elektrinėmis ir mechaninėmis sistemomis.

4. Elektros ir valdymo sistemų integravimas
Elektros instaliacija ir elektros sistemos: Sumontuota elektros instaliacija, jungianti kėlimo sistemą, valdymo pultą, variklius ir radijo nuotolinio valdymo sistemą. Laidų saugumas ir atitiktis elektros kodams patikrinta.

Valdymo pulto surinkimas: krano valdymo pultas yra sumontuotas ir integruotas su radijo nuotolinio valdymo sistema. Išbandyta dėl reagavimo ir saugos funkcijų, įskaitant avarinį sustabdymą ir apsaugą nuo perkrovos.

Saugos ypatybės: Saugos įrenginiai, tokie kaip eigos jungikliai, perkrovos jutikliai, garso ir šviesos signalizatoriai, yra sumontuoti ir integruoti į valdymo sistemą. Šios sistemos užtikrina saugų krano darbą ir apsaugo nuo pažeidimų.

5. Testavimas ir kokybės kontrolė
Apkrovos bandymas: kranui taikomas apkrovos bandymas, siekiant įsitikinti, kad jis gali atlaikyti nurodytą svorį. Bandymas atliekamas naudojant kalibruotus svorius, kad būtų patikrintas krano veikimas darbo sąlygomis.

Eksploatacinis bandymas: kranui atliekamas pilnas veikimo bandymas, kurio metu jis paleidžiamas jo judesiais (keliant, nuleidžiant, važiuojant ir kt.) naudojant nuotolinio valdymo pultą. Krano reakcija į komandas, įskaitant avarinį sustabdymą ir saugos signalus, yra atidžiai stebima.

Elektriniai ir mechaniniai bandymai: visų elektros sistemų, įskaitant radijo nuotolinio valdymo pultą, funkcionalumas ir saugumas yra išbandytas. Patikrinami varikliai, stabdžiai ir elektros laidai, ar jie tinkamai veikia.

Atitikties patikrinimas: patikrinama, ar kranas atitinka vietinius ir tarptautinius standartus (pvz., ISO, CE arba OSHA), siekiant užtikrinti, kad jis atitinka saugos taisykles. Konstrukcija, apkrovą{1}}nešantys komponentai ir saugos sistemos yra kruopščiai patikrintos.

6. Galutinis surinkimas
Galutinis surinkimas ir patikrinimas: po bandymo kranas yra visiškai surinktas, visi komponentai yra saugiai pritvirtinti ir dar kartą{0}}patikrinamas tikslumas. Radijo nuotolinio valdymo pultas sukonfigūruojamas, o sistema paskutinį kartą išbandoma, kad būtų užtikrintas sklandus integravimas.

Dažymas ir apdaila: kranas nudažytas apsauginėmis dangomis, kad būtų išvengta korozijos ir pagerinta jo išvaizda. Paskutinis konstrukcijos apdaila, įskaitant bet kokį ženklinimą ar saugos ženklus.

Dokumentacija: Klientui paruošiama visa reikalinga dokumentacija, įskaitant vadovus, atitikties sertifikatus, bandymų ataskaitas ir garantijos informaciją.
