Keliaujantis viršutinis kranas



Viršutinis važiuojamasis kranas, taip pat žinomas kaip tiltinis kranas, yra kėlimo įrangos tipas, plačiai naudojamas įvairiose pramonės šakose medžiagoms krauti. Jis skirtas dideliems kroviniams perkelti horizontaliai darbo vietoje, paprastai gamybos įmonėse, sandėliuose ir dirbtuvėse.

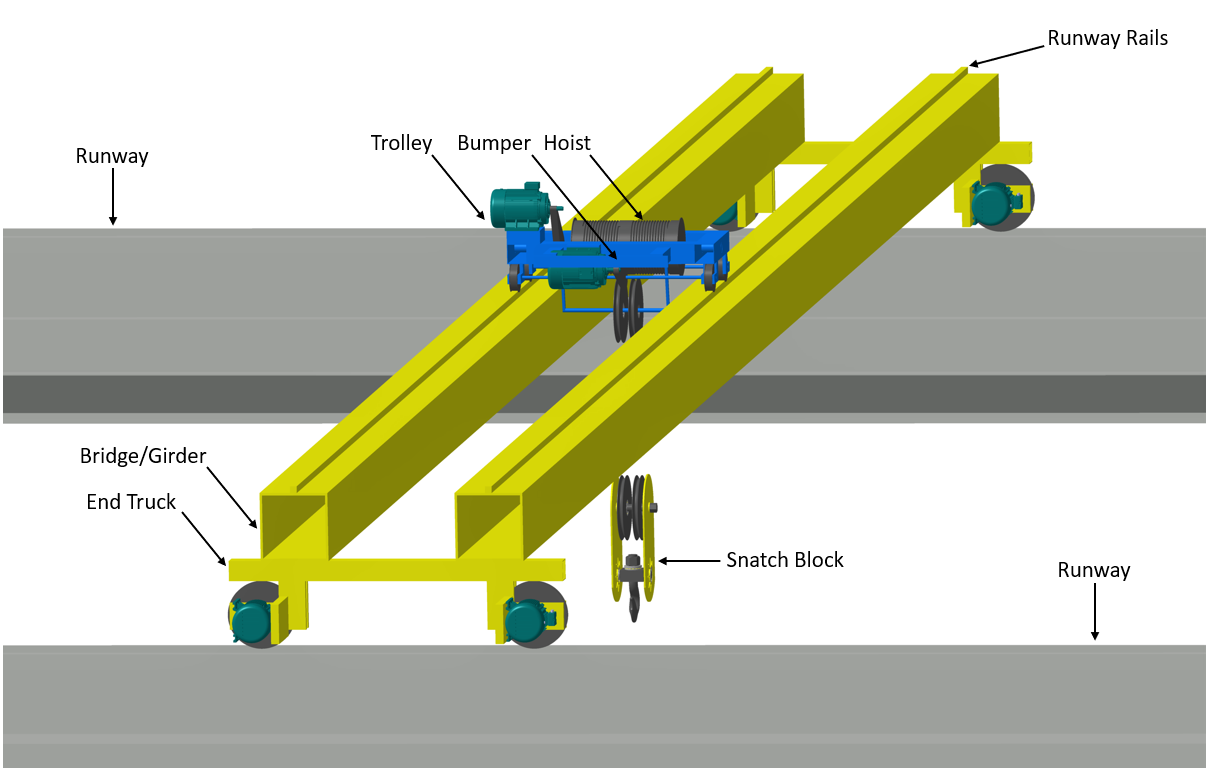

2. Viršutinį važiuojamąjį kraną sudaro lygiagrečiai kilimo ir tūpimo takai su važiuojamuoju tilteliu, einančiu per tarpą. Kėlimo mechanizmas, žinomas kaip keltuvas, yra sumontuotas ant tilto. Šis kranas veikia perkeldamas tiltą palei kilimo ir tūpimo takus, o keltuvas juda palei tiltą, užtikrindamas trimatį krovinių judėjimą krano veikimo zonoje.

3. Renkantis pakabinamąjį kraną, atsižvelkite į tokius veiksnius kaip keliamoji galia, tarpatramis, kėlimo aukštis, greitis ir specifiniai jūsų darbo reikalavimai. Tinkamas montavimas ir priežiūra yra labai svarbūs norint užtikrinti ilgaamžiškumą ir saugų krano veikimą.

4. Šiame įvade pateikiamas pagrindinis supratimas apie viršutinius važiuojančius kranus, pabrėžiama jų svarba įvairiose pramonės srityse.

Maks. Kėlimo aukštis: 20m

Garantija: 1 metai

Svoris (KG): 500 kg

Vardinis kėlimo momentas: 20-500kN

Maks. Kėlimo apkrova:2.5-62.5t

Atstumas: 35m

Maitinimas: kintamoji 220-690V 50 Hz

darbinė temperatūra:-33~46 laipsniai

greičio valdymas: varža / dažnio keitimas / reguliatorius

1. Tolimoji šviesa

1. Pagrindinė sija, taip pat žinoma kaip tilto arba krano sija, yra labai svarbi viršutinio važiuojančio krano dalis. Jis atlieka gyvybiškai svarbų vaidmenį palaikant krovinį ir palengvinant keltuvo ir vežimėlio judėjimą krano tarpatramyje.

2. Čia pateikiama išsami pagrindinės sijos apžvalga: Funkcija: pagrindinė sija yra pagrindinis konstrukcinis elementas, apimantis atstumą tarp krano kilimo ir tūpimo takų. Jis neša krovinio, kurį kelia keltuvas, ir paties keltuvo bei vežimėlio svorį. Sija yra atsakinga už tolygų šių apkrovų paskirstymą kilimo ir tūpimo takuose, užtikrinant stabilų ir saugų veikimą.

Dviguba juosta:

Konstrukcija: susideda iš dviejų lygiagrečių sijų, o vežimėlis važiuoja ant bėgių, sumontuotų ant sijų. Keltuvas gali būti montuojamas virš arba tarp sijų.

Naudojimas: Sukurtas dideliems kroviniams, didesniems tarpatramiams ir didesniam kėlimo aukščiui. Dažniausiai naudojamas dideliuose pramonės įrenginiuose, plieno gamyklose ir laivų statyklose.

Privalumai: Didesnė apkrova, didesnis stabilumas, geresnis kablio aukštis ir lankstesnis keltuvo padėties nustatymas.

3. Apibendrinant galima pasakyti, kad pagrindinė viršutinio važiuojamojo krano sija yra pagrindinė sudedamoji dalis, kuri palaiko krano kėlimo operacijas, užtikrindama reikiamą stiprumą ir stabilumą, kad būtų galima saugiai ir efektyviai valdyti sunkius krovinius.

Kėlimo sistema

Pakabinamo važiuojamojo krano kėlimo sistema yra mechanizmas, leidžiantis kranui pakelti, nuleisti ir perkelti sunkius krovinius. Ši sistema yra pagrindinė krano eksploatavimo dalis ir skirta užtikrinti saugų ir efektyvų medžiagų tvarkymą.

Pagrindiniai kėlimo sistemos komponentai yra keltuvas, vežimėlis, vielinis lynas arba grandinė ir įvairūs valdymo mechanizmai. Tokie kaip:

Keltuvas:

Funkcija: keltuvas yra pagrindinė sudedamoji dalis, atsakinga už krovinio kėlimą ir nuleidimą. Jis paverčia elektros energiją mechanine energija, kad krovinys būtų judinamas vertikaliai.

Vielinė virvė arba grandinė:

Vielinis lynas: Pagaminti iš plieninės vielos vijų, susuktų kartu, vieliniai lynai yra stiprūs, patvarūs ir gali atlaikyti didelius krovinius ir minimaliai tempti.

Grandinė: pagaminta iš metalinių jungčių, grandinės paprastai naudojamos lengvesnėms kėlimo operacijoms. Grandinės pasižymi dideliu stiprumu ir yra mažiau linkusios susipainioti ar susisukti nei vieliniai lynai.

3. Pakabinamo važiuojamojo krano kėlimo sistema naudojama įvairiose pramonės šakose, įskaitant gamybą, gabenimą, statybą ir logistiką, siekiant tvarkyti krovinius nuo mažų komponentų iki didelių, sunkių mašinų.

4. Apibendrinant galima teigti, kad važiuojamojo krano kėlimo sistema yra sudėtingas, tačiau gyvybiškai svarbus komponentas, leidžiantis kranui atlikti pagrindinę sunkių krovinių judėjimo funkciją. Jo konstrukcija, veikimas ir priežiūra yra labai svarbūs užtikrinant krano darbo saugumą ir efektyvumą.

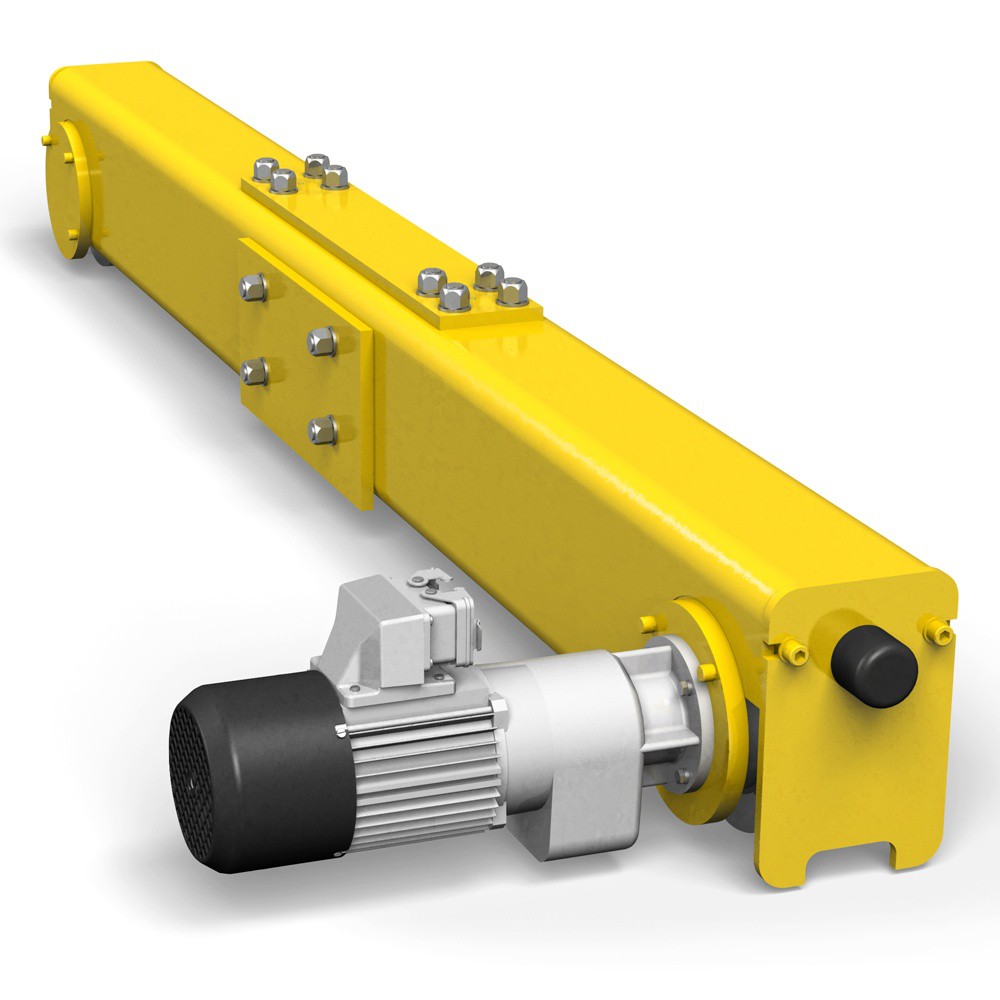

3. Galinė sija

1. Viršutinio važiuojančio krano, taip pat žinomo kaip galinis sunkvežimis arba galinis vežimėlis, galinė sija yra esminis komponentas, laikantis tilto siją (pagrindinę siją) ir leidžiantis kranui judėti kilimo ir tūpimo takais.

2. Čia išsamiai apžvelgiamos jo funkcijos, tipai ir dizaino aspektai:

Galinės sijos funkcijos:

Palaikymas ir stabilumas: Galinė sija palaiko tilto sijos galus ir užtikrina, kad judant kilimo ir tūpimo takais ji išliktų stabili ir išlyginta.

Judėjimas: Jame yra ratai arba ritinėliai, leidžiantys visam krano tiltui judėti horizontaliai palei kilimo ir tūpimo tako sijas.

Krovinio paskirstymas: padeda paskirstyti apkrovą nuo tilto sijos iki kilimo ir tūpimo tako sijų, užtikrina tolygų svorio paskirstymą ir stabilumą eksploatacijos metu.

Galinių sijų tipai:

PataisytaPabaigaSijos:

Konstrukcija: Galinė sija yra standžiai pritvirtinta prie tilto sijos ir neturi jokių judančių dalių, kurias būtų galima reguliuoti.

Naudojimas: tinka naudoti, kai krano padėtis ant kilimo ir tūpimo tako yra fiksuota arba reikalauja minimalaus reguliavimo.

Dizaino svarstymai:

Apkrova:

Galinė sija turi būti suprojektuota taip, kad atlaikytų didžiausią krano keliamąją galią, įskaitant tilto sijos svorį ir keliamą krovinį.

Norint užtikrinti stabilumą ir saugumą, būtinas tinkamas dydis ir sutvirtinimas.

Suderinamumas kilimo ir tūpimo taku:

Ratai arba ritinėliai turi būti suderinami su kilimo ir tūpimo tako sijomis arba bėgiais, kad būtų užtikrintas sklandus judėjimas ir išvengta susidėvėjimo ar pažeidimų.

Tikslus lygiavimas su kilimo ir tūpimo taku yra labai svarbus tinkamam veikimui.

3. Apibendrinant galima pasakyti, kad viršutinio važiuojančio krano galinė sija yra pagrindinė sudedamoji dalis, kuri palaiko krano tiltelį ir palengvina horizontalų judėjimą kilimo ir tūpimo taku. Jo konstrukcija ir priežiūra yra labai svarbūs bendram krano veikimui, stabilumui ir saugumui.











4.Krano judėjimo mechanizmas

1. Viršutinio krano judėjimo mechanizmas yra sistema, leidžianti visam krano tilteliui (arba tolimajai sijai) judėti horizontaliai palei kilimo ir tūpimo tako sijas. Šis mechanizmas yra būtinas norint pastatyti kraną darbo zonoje ir palengvinti krovinių judėjimą įvairiose darbo erdvės dalyse.

2. Krano važiavimo mechanizmo komponentai:

Galiniai sunkvežimiai (galinės sijos):

Funkcija: Galiniai sunkvežimiai, taip pat žinomi kaip galinės sijos, yra konstrukcijos, sumontuotos abiejuose krano tilto galuose. Jie palaiko tiltą ir talpina ratus arba ritinius, kurie važiuoja ant kilimo ir tūpimo tako sijų.

Konstrukcija: paprastai yra rėmas, ratai arba ritinėliai, guoliai ir kartais pavaros mechanizmas

Ratai / ritinėliai:

Funkcija: ant galinių sunkvežimių sumontuoti ratai arba ritinėliai leidžia krano tiltui judėti kilimo ir tūpimo tako sijomis. Jie atlaiko krano svorį ir jo apkrovą, todėl užtikrina sklandų horizontalų judėjimą.

Pavaros mechanizmas:

Funkcija: suteikia galią kranui judėti kilimo ir tūpimo taku. Tai gali būti elektros variklis, prijungtas prie pavarų sistemos.

3. Programos:

Gamyba: Medžiagoms ir komponentams perkelti išilgai gamybos linijų.

Sandėliai: tvarkyti ir perstatyti sandėliuojamas prekes.

Konstrukcija: sunkioms statybinėms medžiagoms pervežti vietoje.

Pristatymas ir priėmimas: pakrauti ir iškrauti dideles siuntas.

4. Apibendrinant galima pasakyti, kad viršutinio važiuojamojo krano krano judėjimo mechanizmas yra skirtas palengvinti krano tilto horizontalų judėjimą palei kilimo ir tūpimo tako sijas. Šią sistemą sudaro galiniai sunkvežimiai, ratai arba ritinėliai, pavaros mechanizmas ir valdymo sistema, kurios veikia kartu, kad būtų galima tiksliai ir efektyviai tvarkyti medžiagas. Reguliari priežiūra ir tinkamas veikimas yra būtini norint užtikrinti krano važiavimo mechanizmo patikimumą ir saugumą.

5. Vežimėlio judėjimo mechanizmas

Viršutinio krano vežimėlio judėjimo mechanizmas yra atsakingas už keltuvo judėjimą horizontaliai per krano tilto siją (tolimąją siją). Šis mechanizmas leidžia kranui tiksliai išdėstyti krovinį darbo zonoje.

Vežimėlio važiavimo mechanizmo komponentai:

Vežimėlio rėmas:

Funkcija: rėmas yra konstrukcinė dalis, kurioje yra ir palaikomas keltuvas bei kiti susiję mechanizmai.

Vežimėlio ratai / ritinėliai:

Funkcija: ant vežimėlio rėmo sumontuoti ratai arba ritinėliai leidžia vežimėliui judėti išilgai tilto sijos. Jie užtikrina sklandų judėjimą ir atlaiko keltuvo svorį.

Tipai:

Bėgio ratai: Šie ratai važiuoja ant bėgių, sumontuotų ant tilto sijos. Paprastai jie naudojami iš viršaus važiuojančiuose vežimėliuose.

Volai: kai kuriose konstrukcijose vietoj ratų gali būti naudojami ritinėliai, ypač važiuojamuose vežimėliuose.

Pavaros mechanizmas:

Funkcija: suteikia galią vežimėliui judėti išilgai tilto sijos. Tai gali būti elektros variklis ir pavarų sistema.

Tipai:

Tiesioginė pavara: variklis tiesiogiai varo vežimėlio ratus.

Pavarų pavara: variklis varo pavarų sistemą, kuri savo ruožtu varo vežimėlio ratus, todėl galima tiksliai valdyti judėjimą.

Keltuvas:

Funkcija: keltuvas yra sumontuotas ant vežimėlio ir yra atsakingas už krovinio pakėlimą ir nuleidimą.

Tipai:

Elektrinis keltuvas: maitinamas elektra, tinkamas dideliems darbams.

Rankinis keltuvas: valdomas rankomis, paprastai naudojamas lengvesniems kroviniams.

Pneumatinis keltuvas: Varomas suslėgto oro, naudojamas pavojingoje aplinkoje.

Apibendrinant galima pasakyti, kad viršutinio važiuojančio krano vežimėlio judėjimo mechanizmas yra atsakingas už horizontalų keltuvo judėjimą išilgai krano tilto sijos. Jį sudaro vežimėlio rėmas, ratai arba ritinėliai, pavaros mechanizmas ir valdymo sistema. Tinkama priežiūra ir eksploatavimas yra būtini norint užtikrinti sklandų ir saugų krano darbą.

6.Krano ratas

1. Viršutinio važiuojančio krano krano ratai yra esminiai komponentai, leidžiantys krano tiltui judėti horizontaliai palei kilimo ir tūpimo tako sijas. Jie atlieka pagrindinį vaidmenį krano darbe, atlaikydami krano svorį ir jo apkrovą, užtikrindami sklandų ir stabilų judėjimą.

2. Krano ratų funkcijos:

Atrama: krano ratai palaiko krano tilto, keltuvo ir krovinio svorį, perkeldami šį svorį į kilimo ir tūpimo tako sijas.

Judėjimas: leidžia kranui judėti horizontaliai palei kilimo ir tūpimo tako sijas arba bėgius.

Stabilumas: tinkamai suprojektuoti ir prižiūrėti ratai užtikrina stabilų ir sklandų veikimą, sumažindami vibraciją ir susidėvėjimą.

3. Krano ratų tipai:

Flanšiniai ratai:

Konstrukcija: vienoje arba abiejose rato pusėse turi būti flanšas, kad jis būtų suderintas su kilimo ir tūpimo tako bėgiu.

Taikymas: dažniausiai naudojamas iš viršaus važiuojantiems kranams, kai ratai važiuoja ant kilimo ir tūpimo tako sijos viršutinio flanšo.

Ratai su grioveliais:

Konstrukcija: turi griovelį, atitinkantį kilimo ir tūpimo tako bėgio profilį, kad būtų užtikrintas sklandus ir stabilus veikimas.

Naudojimas: Naudojamas kranuose, kur ratai turi tiksliai tilpti į bėgių profilį.

V formos griovelio ratai:

Dizainas: su V formos grioveliu, kuris sutampa su V formos bėgio profiliu.

4. Dizaino svarstymai:

Apkrova:

Ratai turi būti suprojektuoti taip, kad išlaikytų maksimalią krano apkrovą, įskaitant krano tiltelio, keltuvo ir keliamo krovinio svorį.

Medžiagos stiprumas:

Ratai paprastai gaminami iš labai stiprių medžiagų, tokių kaip kaltas plienas arba ketus, kad būtų užtikrintas ilgaamžiškumas ir atsparumas dilimui.

Lygiavimas:

Tinkamas ratų sulygiavimas su kilimo ir tūpimo tako sijomis arba bėgiais yra labai svarbus sklandžiam veikimui ir siekiant išvengti pernelyg didelio susidėvėjimo ar pažeidimų.

5. Apibendrinant galima pasakyti, kad viršutinio važiuojamojo krano krano ratai yra būtini, kad kranas galėtų judėti horizontaliai palei kilimo ir tūpimo tako sijas. Jų konstrukcija, medžiagos ir priežiūra yra labai svarbūs norint užtikrinti sklandų, stabilų ir saugų krano darbą.

7.Krano kablys

1. Viršutinio važiuojančio krano krano kablys yra svarbus komponentas, naudojamas kroviniams kelti, laikyti ir transportuoti. Tai krano kėlimo sistemos (keltuvo) ir vežamo krovinio jungties taškas.

2. Krano kablio funkcijos:

Kėlimas: Pagrindinė krano kablio funkcija yra saugiai pakelti ir laikyti krovinį jį tvarkant.

Tvirtinimas: kabliukas turi tvirtai prisitvirtinti prie krovinio, užtikrinant, kad judant jis neslystų ir nenukristų.

Padėties nustatymas: kablys leidžia tiksliai nustatyti krovinio padėtį krano veikimo zonoje.

3. Kranų kabliukų tipai:

Vienas kabliukas:

Dizainas: vienas paprastas kabliukas su vienu tvirtinimo tašku. Tai labiausiai paplitęs kablio tipas, naudojamas kranuose.

Naudojimas: tinka įvairioms kėlimo užduotims, nuo lengvų iki vidutinių apkrovų.

Dvigubas kabliukas:

Konstrukcija: Yra du kabliukai, pritvirtinti ant bendros apkabos arba kaiščio, leidžiantys pakelti krovinius iš dviejų taškų.

Taikymas: Naudinga tvarkyti krovinius, kuriems reikia pusiausvyros ar stabilumo, pvz., ilgos sijos ar nepatogios formos daiktai.

Griebkite kabliuką:

Konstrukcija: aprūpinta papildomomis suėmimo funkcijomis arba dantukais, kad krovinys būtų tvirčiau pritvirtintas.

Naudojimas: dažnai naudojamas kėlimo darbams, kai reikia papildomo sukibimo, pvz., su laisvomis ar netaisyklingos formos medžiagomis.

4. Programos:

Gamyba: Komponentų ir gatavų gaminių kėlimui ir perkėlimui išilgai gamybos linijų.

Sandėliai: tvarkyti ir perkelti sandėliuojamas prekes ir medžiagas.

Statybvietės: sunkioms statybinėms medžiagoms ir įrangai kelti.

Pristatymas ir priėmimas: pakrauti ir iškrauti prekes ir medžiagas.

5. Apibendrinant galima pasakyti, kad viršutinio važiuojamojo krano krano kablys yra gyvybiškai svarbus komponentas, užtikrinantis ryšį tarp krano kėlimo sistemos ir krovinio. Jo konstrukcija, tipas ir priežiūra yra labai svarbūs užtikrinant saugias ir efektyvias kėlimo operacijas.



8.Variklis

1. Viršutinio krano variklis yra pagrindinis komponentas, suteikiantis reikiamos galios įvairioms krano operacijoms, įskaitant kėlimą, nuleidimą ir horizontalų judėjimą. Variklis elektros energiją paverčia mechanine energija, valdydamas keltuvo ir vežimėlio sistemas.

2. Krano variklio funkcijos:

Galios perdavimas: paverčia elektros energiją į mechaninę galią, kad būtų galima varyti keltuvą kroviniams kelti ir nuleisti, o vežimėlį ir tiltą – horizontaliam judėjimui.

Greičio valdymas: leidžia valdyti krano veikimo greitį, leidžiantį tiksliai valdyti krovinius.

Krypties valdymas: Suteikia galimybę keisti judėjimo kryptį tiek vertikaliai (keltuvui), tiek horizontaliai (vežimiui ir tiltui).

3. Variklių tipai:

Kintamosios srovės varikliai:

Konstrukcija: kintamos srovės (AC) varikliai dažniausiai naudojami antžeminiuose važiuojamuose kranuose. Jie yra patikimi ir užtikrina gerą našumą nuolatiniam darbui.

Naudojimas: Naudojamas tiek kėlimo, tiek vežimėlių važiavimo sistemoms. Tai gali būti standartiniai varikliai su voverės narveliais arba pažangesnio dizaino varikliai, pavyzdžiui, sinchroniniai arba indukciniai varikliai.

Nuolatinės srovės varikliai:

Konstrukcija: nuolatinės srovės (DC) varikliai naudojami tais atvejais, kai reikalingas tikslus greičio ir sukimo momento valdymas. Šiuolaikiniuose kranuose jie yra mažiau paplitę dėl pažangių kintamosios srovės pavarų atsiradimo.

Taikymas: paprastai naudojamas senesnėse kranų sistemose arba specifinėse srityse, kuriose reikia tiksliai valdyti greitį ir padėties nustatymą.

4. Programos:

Gamyba: naudojamas pramoninėse aplinkose, norint perkelti medžiagas išilgai gamybos linijų ir tarp darbo vietų.

Sandėliai: Prekėms tvarkyti ir išdėstyti sandėliavimo vietose.

Statybvietės: sunkioms medžiagoms ir įrangai perkelti vietoje.

Pristatymas ir priėmimas: padėti pakrauti ir iškrauti prekes.

5. Apibendrinant galima pasakyti, kad krano variklis yra būtinas norint valdyti krano kėlimo ir judėjimo sistemas. Jis turi būti kruopščiai parinktas ir prižiūrimas, kad būtų užtikrintas patikimas ir efektyvus veikimas, atsižvelgiant į tokius veiksnius kaip keliamoji galia, greitis, sukimo momentas ir aplinkos sąlygos.

.



9.Garso ir šviesos signalizacija& ribinis jungiklis

Garso ir šviesos signalizacijos sistema kartu su viršutinio važiuojamojo krano eigos jungikliais yra esminės saugos priemonės, skirtos padidinti eksploatavimo saugumą ir išvengti nelaimingų atsitikimų.

Garso ir šviesos signalizacija

Paskirtis:

Teikti garsinius ir vaizdinius įspėjimus operatoriams ir personalui apie krano būseną arba bet kokius galimus pavojus.

Įspėti operatorių apie sąlygas, kurios gali kelti pavojų saugumui, pavyzdžiui, krano perkrova arba artėjimas prie krano judėjimo ribų.

Komponentai:

Garso aliarmai:

Funkcija: Skleiskite garsius garsus, kad įspėtų operatorius ir netoliese esantį personalą apie galimus pavojus ar veikimo problemas.

Tipai:

Garso signalas: dažniausiai naudojamas bendriems įspėjamiesiems signalams, pvz., krano operacijų pradžiai arba sustabdymui.

Sirena: teikia skubesnį įspėjimą apie kritines sąlygas, pvz., perkrovą ar avarines situacijas.

Šviesos signalai:

Funkcija: naudokite mirksinčias arba nuolatines lemputes, kad vizualiai praneštumėte apie krano būseną arba įspėjimus.

Tipai:

Mirksintis švyturys: dažnai naudojamas norint parodyti, kad kranas veikia arba kad yra įspėjamoji būsena.

Nuolatinė šviesa: naudojama nuolatiniams įspėjimams, pvz., kai kranas yra pavojingoje arba ribotoje zonoje.

Dizaino svarstymai:

Matomumas ir girdimumas:

Garso ir šviesos pavojaus signalai turi būti aiškiai matomi ir girdimi virš aplinkos triukšmo ir aplinkos sąlygų veikimo zonoje.

Pavojaus signalų išdėstymas turėtų būti strategiškas, kad operatorius ir personalas juos pastebėtų.

Integracija:

Signalizacijos turi būti integruotos su krano valdymo sistema, kad automatiškai įsijungtų reaguojant į konkrečias sąlygas, pvz., perkrovą ar pasiekus važiavimo ribas.

Patvarumas:

Signalizacijos turi būti suprojektuotos taip, kad atlaikytų eksploatavimo aplinką, įskaitant dulkių, drėgmės ir ekstremalių temperatūrų poveikį.

Priežiūra:

Norint užtikrinti, kad aliarmai tinkamai veiktų, ir pakeisti visus sugedusius komponentus, reikia reguliariai tikrinti ir prižiūrėti.

Ribiniai jungikliai

Paskirtis:

Kad kranas neviršytų suprojektuotų eksploatavimo ribų ir apsaugotų tiek kraną, tiek jo aplinką nuo pažeidimų.

Suteikti automatinį valdymą sustabdant arba reguliuojant krano judėjimą, kai tenkinamos tam tikros sąlygos.

Ribinių jungiklių tipai:

Kėlimo ribiniai jungikliai:

Funkcija: neleiskite keltuvui pakelti arba nuleisti krovinio, viršijančio maksimalias arba minimalias ribas.

Konstrukcija: Paprastai montuojama keltuvo eigos tako viršuje ir apačioje, kad būtų sustabdytas keltuvo variklis, kai pasiekiamos šios ribos.

Kelionės ribiniai jungikliai:

Funkcija: valdyti horizontalų krano tiltelio ir vežimėlio judėjimą, užtikrinant, kad kranas nejudėtų už kilimo ir tūpimo tako galų ar bėgių.

Konstrukcija: paprastai yra kilimo ir tūpimo tako arba bėgio galuose ir įjungiama kranui judant, kad sustabdytų arba atsuktų judėjimą.

Saugos ribiniai jungikliai:

Funkcija: Suteikite papildomą saugą sustabdydami kraną arba konkrečias funkcijas esant neįprastoms sąlygoms arba sistemos gedimams.

Dizainas: Gali būti montuojamas įvairiose vietose, atsižvelgiant į saugos reikalavimus ir eksploatacinius poreikius.

Dizaino svarstymai:

Tikslumas:

Ribiniai jungikliai turi būti tiksliai sukalibruoti, kad būtų užtikrintas jų aktyvavimas tinkamose padėtyse ir būtų išvengta pervažiavimo ar netyčinių judesių.

Patikimumas:

Jungikliai turi būti patikimi ir tvirti, kad tinkamai veiktų krano veikimo sąlygomis, įskaitant vibraciją ir aplinkos veiksnius.

Reguliuojamumas:

Daugelis galinių jungiklių yra reguliuojami, kad atitiktų skirtingas krano konfigūracijas ir veikimo reikalavimus.

Integracija:

Ribiniai jungikliai turi būti integruoti į krano valdymo sistemą, kad būtų galima automatiškai sustabdyti arba reguliuoti ir, jei reikia, įjungti signalizacijos sistemas.

Priežiūra:

Reguliarus patikrinimas ir techninė priežiūra yra būtini norint užtikrinti, kad galiniai jungikliai tinkamai veiktų, ir pašalinti susidėvėjimą ar gedimą.

Programos:

Gamyba ir sandėliavimas: Užtikrinti saugų kranų veikimą medžiagų tvarkymo ir sandėliavimo metu.

Statybvietės: neleisti kranams viršyti eksploatacinių ribų ir užtikrinti saugų statybinių medžiagų kėlimą ir išdėstymą.

Siuntimas ir priėmimas: valdyti saugų prekių ir įrangos judėjimą pakrovimo ir iškrovimo metu.

3. Apibendrinant galima pasakyti, kad garso ir šviesos signalizacijos sistema bei ribiniai jungikliai yra svarbiausios viršutinio važiuojamojo krano saugos priemonės. Jie dirba kartu, kad užtikrintų saugų veikimą, įspėdami ir automatiškai valdydami krano judėjimą, kad būtų išvengta nelaimingų atsitikimų ir įrangos sugadinimo. Reguliari priežiūra ir tinkamas integravimas su krano valdymo sistemomis yra būtini, kad jie veiktų efektyviai.

10.Saugos įtaisai

1. Apsauga nuo perkrovos

Paskirtis: neleisti kranui kelti krovinių, viršijančių jo vardinę galią, o tai gali sukelti konstrukcijos pažeidimus arba gedimus.

Komponentai:

Perkrovos jutiklis: matuoja krovinio svorį ir siunčia signalus į krano valdymo sistemą.

Saugos įtaisas: automatiškai sustabdo kraną nuo kėlimo arba nuleidžia krovinį, jei svoris viršija nustatytą ribą.

Dizaino svarstymai:

Kalibravimas, siekiant užtikrinti tikslų apkrovos matavimą.

Reguliarus testavimas, siekiant patikrinti funkcionalumą.

2. Ribiniai jungikliai

Tikslas: neleisti kranui judėti už numatytų eksploatavimo ribų, apsaugant kraną ir jo aplinką.

Tipai:

Kėlimo ribiniai jungikliai: Sustabdykite keltuvą, kai jis pasiekia maksimalią arba mažiausią judėjimo ribas.

Kelionės ribiniai jungikliai: valdykite horizontalų krano tiltelio ir vežimėlio judėjimą, kad išvengtumėte pervažiavimo.

Dizaino svarstymai:

Tikslus kalibravimas tinkamam aktyvavimui.

Tvirta konstrukcija, atlaikanti eksploatavimo sąlygas.

3. Avarinio stabdymo mygtukas

Paskirtis: suteikia greitą būdą sustabdyti visas krano operacijas avarijos atveju.

Komponentai:

Mygtukas: paprastai raudonas ir yra lengvai pasiekiamose vietose.

Valdymo sistemos integravimas: sustabdo krano judesius ir įjungia aliarmus.

Dizaino svarstymai:

Lengvai pasiekiamas ir aiškiai pažymėtas.

Reguliarus testavimas siekiant užtikrinti funkcionalumą.

4. Apsauginiai skląsčiai

Paskirtis: Kad krovinys netyčia nenuslystų nuo krano kablio.

Komponentai:

Užrakto mechanizmas: pritvirtintas prie kablio, kad uždengtų angą ir pritvirtintų krovinį.

Tipai:

Rankinis fiksatorius: norint atidaryti arba uždaryti, reikia valdyti rankiniu būdu.

Automatinis užraktas: automatiškai įsijungia arba išjungiamas pagal krovinio judėjimą.

Dizaino svarstymai:

Patikimas veikimas esant apkrovai.

Reguliarus patikrinimas, siekiant užtikrinti tinkamą veikimą.

5. Garso ir šviesos signalai

Tikslas: įspėti operatorius ir netoliese esantį personalą apie galimus pavojus arba darbo būseną.

Komponentai:

Garso pavojaus signalai: garso signalai arba sirenos, skleidžiančios garsų garsą įspėjamiesiems signalams.

Šviesos pavojaus signalai: mirksi arba nuolat šviečia, kad vizualiai parodytų įspėjamąsias sąlygas.

Dizaino svarstymai:

Matomumas ir girdimumas veiklos aplinkoje.

Integracija su krano valdymo sistema automatiniam aktyvavimui.

11.Valdymo režimas

1. Pakabuko valdymas

Aprašymas:

Pakabos valdymas apima rankinį įrenginį su kabeliu, kuris jungiasi prie krano valdymo sistemos. Šiuo įrenginiu operatorius valdo krano judesius.

Komponentai:

Pakabinama stotis: valdymo dėžutė su mygtukais arba vairasvirtėmis kranui valdyti.

Kabeliai: jungia pakabuką prie krano valdymo sistemos.

Privalumai:

Operatoriaus mobilumas: leidžia operatoriui būti saugiu atstumu nuo krano krovinio.

Tiesioginis valdymas: suteikia tiesioginį grįžtamąjį ryšį ir krano judesių valdymą.

Trūkumai:

Ribotas diapazonas: operatorių riboja kabelio ilgis.

Galimas kabelio pažeidimas: Laikui bėgant kabeliai gali susidėvėti arba būti pažeisti.

2. Radijo nuotolinio valdymo pultas

Aprašymas:

Radijo nuotolinio valdymo pultas naudoja belaidę technologiją kranui valdyti per atstumą, todėl operatorius gali laisvai judėti krano veikimo zonoje.

Komponentai:

Radijo siųstuvas: rankinis įrenginys su valdikliais kranui valdyti.

Radijo imtuvas: montuojamas ant krano signalams iš siųstuvo priimti.

Privalumai:

Operatoriaus laisvė: leidžia operatoriui būti bet kurioje krano veikimo zonoje.

Patobulinta sauga: leidžia operatoriui išvengti galimų pavojų.

Trūkumai:

Signalo trukdžiai: gali turėti įtakos trikdžiai arba signalo praradimas.

Baterijos veikimo laikas: reikia reguliariai įkrauti arba pakeisti baterijas.

3. Salono valdymas

Aprašymas:

Kabinos valdymas apima uždarą operatoriaus kabiną, sumontuotą ant krano tiltelio. Operatorius sėdi kabinoje, kad galėtų valdyti krano judesius.

Komponentai:

Operatoriaus kabina: Įrengta valdikliai, prietaisai ir matomumo langas.

Valdymo skydelis: apima vairasvirtes, mygtukus ir kitus valdiklius kranui valdyti.

Privalumai:

Išsamus valdymas: suteikia prieigą prie visų krano valdiklių vienoje vietoje.

Apsauga nuo oro sąlygų: Kabina apsaugo operatorių nuo oro sąlygų.

Trūkumai:

Ribotas mobilumas: operatorius yra tik salone.

Didesnės išlaidos: kabinos įrengimas ir priežiūra gali būti brangesni.

4. Automatinis arba pusiau automatinis valdymas

Aprašymas:

Automatinės arba pusiau automatinės valdymo sistemos iš dalies arba visiškai automatizuoja tam tikras krano funkcijas pagal iš anksto nustatytas programas arba jutiklius.

Komponentai:

Programuojamas loginis valdiklis (PLC): valdo automatizuotas funkcijas ir sekas.

Jutikliai ir fotoaparatai: pateikite duomenis automatinėms operacijoms ir reguliavimui.

Privalumai:

Padidintas tikslumas: automatizuoja pasikartojančias užduotis ir pagerina tikslumą.

Sumažėjęs operatoriaus nuovargis: sumažina nuolatinio rankinio valdymo poreikį.

Trūkumai:

Sudėtingumas: reikalingas pažangus programavimas ir priežiūra.

Sistemos klaidų galimybė: automatizuotos sistemos gali sugesti arba reikalauti iš naujo kalibruoti.



12.Eskizas







1. Didelė keliamoji galia

Aprašymas: Antžeminiai važiuojantys kranai gali kelti sunkius krovinius, dažnai viršijančius kitų tipų kranų galią.

Privalumas: tinka dideliems, sunkiems ir didelių gabaritų daiktams, kurie yra įprasti gamyboje, statyboje ir sandėliavime, tvarkyti.

2. Efektyvus erdvės naudojimas

Aprašymas: Šie kranai veikia išilgai pastato konstrukcijos arba bėgių sistemos viršaus, atlaisvindami grindų plotą.

Nauda: maksimaliai padidina turimą darbo vietą ir sandėliavimo vietas, todėl galima efektyviau naudotis įrenginiu.

3. Universalus judėjimas

Aprašymas: Antžeminiai važiuojantys kranai gali judėti tiek horizontaliai (išilgai kilimo ir tūpimo tako), tiek vertikaliai (išilgai keltuvo).

Nauda: suteikia lankstumo nustatant krovinio padėtį ir valdymą, todėl lengviau manevruoti krovinius dideliame plote.

4. Patobulinta sauga

Aprašymas: Funkcijos, tokios kaip galiniai jungikliai, apsauga nuo perkrovos ir saugos aliarmai, padidina eksploatavimo saugumą.

Nauda: sumažina nelaimingų atsitikimų, įrangos sugadinimo ir operatoriaus sužalojimo riziką, taip prisidedant prie saugesnės darbo aplinkos.

5. Tikslumas ir kontrolė

Aprašymas: Pažangios valdymo sistemos, įskaitant pakabuką, nuotolinio valdymo pultą ir automatinį valdymą, užtikrina tikslų krovinių valdymą.

Nauda: leidžia tiksliai nustatyti ir perkelti krovinius, o tai labai svarbu atliekant užduotis, kurioms reikia didelio tikslumo.

6. Patvarumas ir patikimumas

Aprašymas: Sukurti dideliems darbams, viršutiniai važiuojantys kranai yra pagaminti iš tvirtų medžiagų ir komponentų.

Nauda: užtikrina ilgalaikį patikimumą ir minimalias prastovos trukmę, sumažina priežiūros išlaidas ir padidina našumą.





1. Gamyba

Surinkimo linijos: naudojamos sunkioms dalims ir komponentams perkelti išilgai surinkimo linijų, padedant gaminti ir surinkti mašinas ir produktus.

Mašinų dirbtuvės: palengvina sunkiųjų mašinų, dalių ir žaliavų judėjimą mašinų dirbtuvių aplinkoje.

2. Sandėliavimas ir paskirstymas

Sandėliavimas: perkelia prekes ir medžiagas sandėliuose, įskaitant daiktų sukrovimą ir išėmimą iš aukštų lentynų.

Užsakymo įvykdymas: padeda išsirinkti ir sudėti prekes siuntimui ir gavimui, pagerina užsakymų apdorojimo efektyvumą.

3. Statyba

Medžiagų tvarkymas: naudojamas statybinėms medžiagoms, tokioms kaip plieninės sijos, betoninės plokštės ir statybinė įranga, kelti ir transportuoti statybvietėse.

Konstrukcijų montavimas: padeda surinkti ir statyti dideles konstrukcijas ir komponentus, įskaitant tiltus ir pastatus.

4. Plieno gamyklos ir liejyklos

Plieno tvarkymas: perkelia sunkius plieno ruošinius, luitus ir ritinius visame malūne, nuo krosnies iki valcavimo staklyno.

Liejimo operacijos: padeda tvarkyti ir transportuoti išlydytą metalą ir liejinius gamybos proceso metu.

5. Laivų statyklos

Laivų statyba: Naudojamas didelių laivų komponentų, pvz., korpuso dalių ir variklių, pakėlimui ir išdėstymui statant ir remontuojant laivus.

Pakrovimas ir iškrovimas: palengvina sunkiųjų krovinių ir įrangos pakrovimą ir iškrovimą iš laivų.

6. Automobilių pramonė

Transporto priemonės surinkimas: perkelia dalis ir komponentus surenkant transporto priemones, įskaitant variklius, važiuoklę ir kėbulo plokštes.

Techninė priežiūra ir remontas: padeda prižiūrėti ir remontuoti automobilių surinkimo linijas ir mašinas.





Medžiagos patikrinimas

Kokybės tikrinimas: griežtai tikrinama įsigytų žaliavų kokybė, siekiant užtikrinti, kad jos atitiktų projektavimo reikalavimus ir nacionalinius standartus.

Medžiagų laikymas: kvalifikuotos medžiagos saugomos pagal klasifikaciją, kad būtų išvengta korozijos ar žalos.

Pjovimas ir formavimas

Plieno pjovimas: naudokite plazminį pjovimą, pjovimą lazeriu arba pjovimą liepsna ir kitas technologijas, kad pjaustytumėte plieną pagal projekto brėžinio dydį.

Formavimo apdorojimas: Formuokite plieninę plokštę lenkdami, valcuodami, suvirindami ir kitais procesais, kad pagamintumėte pagrindinę siją, galinę siją ir kitas konstrukcines dalis.

Suvirinimas

Komponentų suvirinimas: nupjautos ir suformuotos plieninės dalys suvirinamos į pagrindines konstrukcijas, tokias kaip pagrindinė sija, galinė sija ir vežimėlis. Suvirinimo procesas turi būti griežtai kontroliuojamas, kad būtų užtikrintas konstrukcijos stiprumas ir suvirinimo kokybė.

Suvirinimo siūlių patikrinimas: naudokite neardomąją bandymo technologiją (pvz., ultragarsinį, radiografinį bandymą), kad patikrintumėte suvirinimo siūles, kad įsitikintumėte, jog nėra įtrūkimų ar kitų defektų.

Mechaninis apdirbimas

Tikslus apdirbimas: Tikslus apdirbimas atliekamas su pagrindiniais krano komponentais, tokiais kaip ratų komplektai, guolių sėdynės, skriemuliai ir kt., siekiant užtikrinti jų matmenų tikslumą ir paviršiaus kokybę.

Visos mašinos surinkimas

Bendras surinkimas: Remiantis išankstiniu surinkimu, atliekamas bendras krano surinkimas, įskaitant galutinį pagrindinės sijos, galinės sijos, kėlimo mechanizmo, ėjimo mechanizmo ir kt.

Paleidimas ir bandymai

Dinaminėmis sąlygomis tikrinamas krano veikimas, įskaitant kėlimo, ėjimo, vairavimo ir kitas funkcijas. Patikrinamas bendras surinkto tiltinio krano dydis, kad visi matmenys atitiktų projektinius reikalavimus.

Purškimas ir antikorozinis apdorojimas

Paviršiaus apdorojimas Rūdžių šalinimas: rūdžių šalinimas nuo krano paviršiaus, įprasti metodai apima smėliavimą, ėsdinimą ir kt. Grunto purškimas: Ant apdoroto paviršiaus užpurkškite antikorozinį gruntą, kad išvengtumėte metalo oksidacijos ir korozijos. Viršutinio sluoksnio purškimas Spalvų purškimas: Purkškite viršutinį sluoksnį pagal kliento reikalavimus arba pramonės standartus, kad kranui suteiktų apsauginį ir dekoratyvinį efektą. Žymėjimas: po purškimo pažymėkite krano identifikavimo informaciją pagal specifikacijas, pvz., modelį, vardinę apkrovą ir kt.

Gamykla ir montavimas

Pakavimas ir transportavimas

Pakuotės apsauga: Apsaugai supakuokite pagrindinius krano komponentus, kad išvengtumėte žalos transportavimo metu. Transportavimo tvarka: Atsižvelgdami į įrangos dydį ir transportavimo sąlygas, pasirinkite tinkamą transportavimo būdą kranui transportuoti į kliento vietą.

Priėmimas ir pristatymas

Kliento priėmimas

Priėmimas vietoje: Klientas atlieka krano priėmimą vietoje pagal sutarties reikalavimus ir technines specifikacijas, kad patikrintų įrangos veikimą ir kokybę.

Problemos šalinimas: jei randama kokių nors problemų, gamintojas turi jas laiku pašalinti, kad įsitikintų, jog įranga visiškai atitinka kliento reikalavimus. Pristatymas ir naudojimas Eksploatacijos mokymas: gamintojas paprastai apmoko kliento operatorius, kad jie galėtų tinkamai ir saugiai valdyti kraną.







Medžiagos patikrinimas

Kokybės tikrinimas: griežtai tikrinama įsigytų žaliavų kokybė, siekiant užtikrinti, kad jos atitiktų projektavimo reikalavimus ir nacionalinius standartus.

Medžiagų laikymas: kvalifikuotos medžiagos saugomos pagal klasifikaciją, kad būtų išvengta korozijos ar žalos.

Pjovimas ir formavimas

Plieno pjovimas: naudokite plazminį pjovimą, pjovimą lazeriu arba pjovimą liepsna ir kitas technologijas, kad pjaustytumėte plieną pagal projekto brėžinio dydį.

Formavimo apdorojimas: Formuokite plieninę plokštę lenkdami, valcuodami, suvirindami ir kitais procesais, kad pagamintumėte pagrindinę siją, galinę siją ir kitas konstrukcines dalis.

Suvirinimas

Komponentų suvirinimas: nupjautos ir suformuotos plieninės dalys suvirinamos į pagrindines konstrukcijas, tokias kaip pagrindinė sija, galinė sija ir vežimėlis. Suvirinimo procesas turi būti griežtai kontroliuojamas, kad būtų užtikrintas konstrukcijos stiprumas ir suvirinimo kokybė.

Suvirinimo siūlių patikrinimas: naudokite neardomąją bandymo technologiją (pvz., ultragarsinį, radiografinį bandymą), kad patikrintumėte suvirinimo siūles, kad įsitikintumėte, jog nėra įtrūkimų ar kitų defektų.

Mechaninis apdirbimas

Tikslus apdirbimas: Tikslus apdirbimas atliekamas su pagrindiniais krano komponentais, tokiais kaip ratų komplektai, guolių sėdynės, skriemuliai ir kt., siekiant užtikrinti jų matmenų tikslumą ir paviršiaus kokybę.

Visos mašinos surinkimas

Bendras surinkimas: Remiantis išankstiniu surinkimu, atliekamas bendras krano surinkimas, įskaitant galutinį pagrindinės sijos, galinės sijos, kėlimo mechanizmo, ėjimo mechanizmo ir kt.

Paleidimas ir bandymai

Dinaminėmis sąlygomis tikrinamas krano veikimas, įskaitant kėlimo, ėjimo, vairavimo ir kitas funkcijas. Patikrinamas bendras surinkto tiltinio krano dydis, kad visi matmenys atitiktų projektinius reikalavimus.

Purškimas ir antikorozinis apdorojimas

Paviršiaus apdorojimas Rūdžių šalinimas: rūdžių šalinimas nuo krano paviršiaus, įprasti metodai apima smėliavimą, ėsdinimą ir kt. Grunto purškimas: Ant apdoroto paviršiaus užpurkškite antikorozinį gruntą, kad išvengtumėte metalo oksidacijos ir korozijos. Viršutinio sluoksnio purškimas Spalvų purškimas: Purkškite viršutinį sluoksnį pagal kliento reikalavimus arba pramonės standartus, kad kranui suteiktų apsauginį ir dekoratyvinį efektą. Žymėjimas: po purškimo pažymėkite krano identifikavimo informaciją pagal specifikacijas, pvz., modelį, vardinę apkrovą ir kt.

Gamykla ir montavimas

Pakavimas ir transportavimas

Pakuotės apsauga: Apsaugai supakuokite pagrindinius krano komponentus, kad išvengtumėte žalos transportavimo metu. Transportavimo tvarka: Atsižvelgdami į įrangos dydį ir transportavimo sąlygas, pasirinkite tinkamą transportavimo būdą kranui transportuoti į kliento vietą.

Priėmimas ir pristatymas

Kliento priėmimas

Priėmimas vietoje: Klientas atlieka krano priėmimą vietoje pagal sutarties reikalavimus ir technines specifikacijas, kad patikrintų įrangos veikimą ir kokybę.

Problemos šalinimas: jei randama kokių nors problemų, gamintojas turi jas laiku pašalinti, kad įsitikintų, jog įranga visiškai atitinka kliento reikalavimus. Pristatymas ir naudojimas Eksploatacijos mokymas: gamintojas paprastai apmoko kliento operatorius, kad jie galėtų tinkamai ir saugiai valdyti kraną.

Populiarus Žymos: viršutinis važiuojamasis kranas, Kinijos viršutinių važiuojamųjų kranų gamintojai, tiekėjai, gamykla
