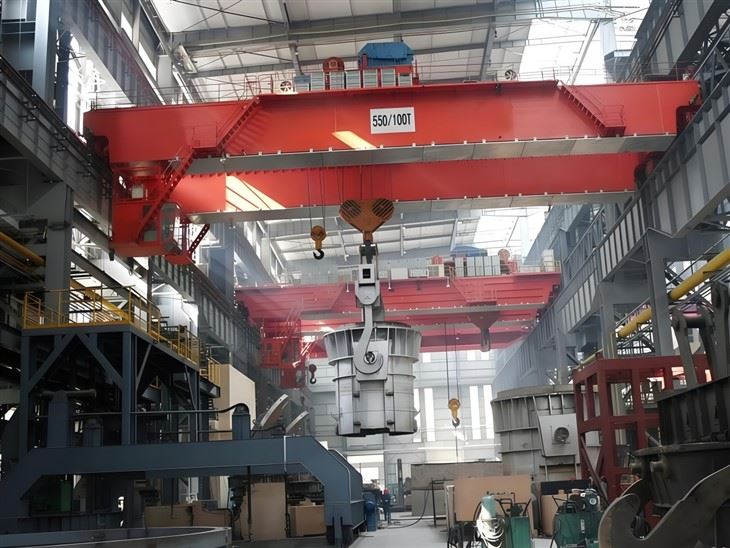

Dvigubos sijos sprogimui atsparus viršutinis kranas

PROJEKTAVIMO IR KONSTRUKCIJOS SAVYBĖS

Struktūriniai pakeitimai

Kibirkšties{0}}atsparios medžiagos: bronzinių/aliuminio bronzos lydinio ratlankių arba plieninių ratų su kibirkštis{0}}atspariais protektoriais naudojimas

Ne{0}}kibirkščiuojantys įrankiai: Priežiūros metu naudojami specialūs įrankiai

Apsauga nuo korozijos: Patobulintos dangos, skirtos cheminei aplinkai

Dulkėms{0}}Daugumui atsparūs korpusai: 20/21/22 zonos programoms



PAGRINDINĖS PAVOJINGOS APLINKOS IR TAIKYMO

Pramonė	Tipiškos vietos	Esama sprogimo pavojaus
Nafta ir dujos	Naftos perdirbimo gamyklos, jūrinės platformos, gręžimo įrenginiai	Metanas, propanas, vandenilio sulfidas, garai
Chemija ir farmacija	Tirpiklių tvarkymas, maišymo vietos, polimerizacija	Degūs tirpikliai, garai, smulkūs milteliai
Kasyba (anglies)	Požeminės kasyklos, anglies perdirbimo įmonės	Metanas (kūrenamasis dulkės), anglies dulkės
Grūdų ir maisto perdirbimas	Miltų malūnai, grūdų elevatoriai, cukraus gamyklos	Degiosios dulkės (miltai, krakmolas, cukrus)
Oro erdvė	Dažų purškimo kabinos, kuro sandėliai	Dažų garai, reaktyvinio kuro garai
Nuotekų valymas	Viryklės pastatai, siurblinės	Metanas, vandenilio sulfidas
Metalo apdirbimas	Aliuminio/magnio šlifavimas, miltelių tvarkymas	Metalo dulkės (E grupės dulkės)



TIPINĖS SPECIFIKACIJOS

Parametras	Standartinis diapazonas	Specialūs svarstymai
Talpa	5 - 100 tonos	Didesnis naftos perdirbimo gamykloms
Span	10 - 40 m	Apribota pastato klasifikacija
Kėlimo greitis	1 - 20 m/min	Lėtesnis tiksliam valdymui
Kelionės greitis	10 - 40 m/min	VFD valdomas sklandžiam paleidimui
Pareigos klasė	FEM M5-M6	Dažnai mažesnis mokestis dėl aplinkos
Apsaugos klasė	IP55 - IP67	Didesnis dulkėms / drėgnai aplinkai
Temperatūros klasė	T1-T6 (pagal uždegimo temperatūrą)	Turi būti žemesnė{0}} savaiminio užsidegimo temperatūra

A Dvigubos sijos sprogimo{0}}atsparus viršutinis kranasskirtas kėlimo operacijomspavojinga aplinkakur gali būti degių dujų, garų ar dulkių (pvz., chemijos gamyklose, naftos ir dujų įmonėse). Visi elektriniai ir mechaniniai komponentai atitinkaatsparumo sprogimui{0}}standartaitokie kaipIECEx, ATEX, GB3836, arba lygiavertis.



1. Dvigubos dėžės sijos (tilto konstrukcija)

Suvirintos dėžės{0}}tipo dvigubos sijos, pagamintos iš didelio-tvirto plieno

Didelis tvirtumas ir{0}}laikomoji galia

Sukurta taip, kad sumažintų deformaciją ir vibraciją

Įrengti bėgiai, skirti važiuoti vežimėliu

Suteiktas anti-statinis įžeminimas



2. Galiniai vežimėliai (krano važiavimo mechanizmas)

Dėžės-galinės sijos

Sprogimui{0}}atsparūs kelioniniai varikliai

Reduktoriai su anti-kibirkštimi

Kaltiniai arba lieti{0}}plieniniai krano ratai

Ratų guoliai su sandariais,{0}}nekibirkščiuojančiais korpusais

Bėgių šlavimo mašinos, buferiai ir apsaugos nuo bėgių

3. Sprogimui atsparus{1}} vežimėlio mazgas

Sunkus{0}} vežimėlio rėmas

Montuojamas tarp dvigubų sijų

Anti-kibirkšties medžiagos, naudojamos ten, kur gali atsirasti trintis

Įrengtas:

Sprogimui{0}}atsparus kėlimo variklis

Sprogimui{0}}atsparus vežimėlio variklis

Sprogimui{0}}atsparūs stabdžiai



4. Kėlimo mechanizmas (apsaugotas nuo sprogimo{1}})

Sprogimui atsparus{0}}elektrinis keltuvas arba gervė

Sprogimui atsparus{0}}variklis (Ex d / Ex e įvertinimas)

Pavarų dėžė su sandaria tepimo sistema

Vielinio lyno būgnas su apsauga nuo{0}}kibirkšties

Didelio{0}}stiprumo vielinis lynas

Kabliuko blokas sune{0}}kibirkščiuojantis kabliukas

Perkrovos ribotuvas (apsaugos nuo sprogimo{0}}tipas)

Viršutinis ir apatinis kėlimo ribos jungikliai



5. Elektrinė valdymo sistema (apsaugota nuo sprogimo{1}})

Sprogimui atspari{0}}elektrinė valdymo spinta

Ugniai atsparūs jungiklių ir kontaktorių korpusai

Iš esmės saugios valdymo grandinės

Sprogimui{0}}atsparūs mygtukai ir pakabinama stotis

PLC ir VFD (apsaugos nuo sprogimo{0}}sertifikavimo, neprivaloma)

Ekranuoti kabeliai ir sandarūs kabelių riebokšliai

6. Maitinimo sistema

Sprogimui{0}}atspari laidininkų strypų sistema

Sprogimui{0}}atspari kabelių apmušalų sistema

Pagrindinis izoliacinis jungiklis (-įvertintas)

Antistatinė įžeminimo ir sujungimo sistema



7. Valdymo įrenginiai

Sprogimui{0}}atsparus pakabuko valdymas

Sprogimui{0}}atsparus belaidis nuotolinio valdymo pultas (pasirenkama)

Operatoriaus kabinoje (jei naudojama) įrengta:

Sprogimui atsparus{0}}apšvietimas

Sprogimui atsparus -oro kondicionavimas{1}}

Ugniai atsparūs elektriniai komponentai

8. Saugos ir apsaugos įrenginiai

Apsauga nuo sprogimo{0}}perkrovos

Kelionės ribiniai jungikliai ({0}}įvertinti)

Avarinio stabdymo sistema

Apsaugos nuo -susidūrimo sistema (pasirenkama)

Temperatūros jutikliai ant variklių ir stabdžių

Kibirkščių-prevencijos įžeminimo sistema

9. Mechaninės saugos ir apsaugos nuo -kibirkščių funkcijos

Vario arba nerūdijančio plieno{0}}komponentai trinties vietose

Ne{0}}kibirkščiuojantys ratų flanšai

Spalvotosios{0}}stabdžių kaladėlės

Visiškai uždari pavaros blokai

10. Pagalbiniai ir pasirenkami komponentai

Anti{0}}siūbavimo valdymo sistema

Būklės stebėjimo sistema

Gaisro aptikimo ir gesinimo sistema

Dulkių-atsparūs ir{1}}dujoms nepralaidūs korpusai

Specialios dangos korozinei aplinkai

Eskizas

Pagrindinė techninė





Dvigubos sijos sprogimo{0}}atsparus viršutinis kranas

1. Aukštas saugos lygis pavojingose ​​zonose

Sprogimui atsparūs{0}}varikliai, stabdžiai, valdymo skydeliai ir eigos jungikliai

Anti-mechaninė konstrukcija sumažina užsidegimo riziką

Iš prigimties saugios elektros grandinės užtikrina patikimą veikimą

2. Didelė apkrova ir konstrukcinis stiprumas

Dvigubos dėžės sijos konstrukcija užtikrina puikų tvirtumą

Tinkavidutinio ir sunkaus kėlimo operacijos (10–100+ tonų)

Stabilus veikimas net esant nuolatiniams darbo ciklams

3. Maksimalus kėlimo aukštis

Vežimėlis važiuoja tarp dvigubų sijų ir užtikrina didesnį kablio aukštį

Idealiai tinka augalams, kurių aukštis yra ribotas

4. Stabilus, sklandus ir tikslus veikimas

Mažesnis siūbavimas ir vibracija, palyginti su viena{0}}sijiniais kranais

Pasirenkamas VFD greičio reguliatorius, užtikrinantis sklandų greitėjimą ir stabdymą

Pagerina padėties nustatymo tikslumą ir naudojimo saugumą

5. Patikimi -sprogimui atsparūs komponentai

Eks{0}}varikliai (Ex d / Ex e) ir ugniai atsparūs korpusai

Ne{0}}kibirkščiuojančios medžiagos, naudojamos didelės-trinties vietose

Visiškai uždaros pavarų dėžės apsaugo nuo nuotėkio ir užteršimo

6. Didelis patvarumas ir ilgas tarnavimo laikas

Sandarintos elektros ir mechaninės sistemos yra atsparios dulkėms, dujoms ir korozijai

Specialios apsauginės dangos chemikalams ir atviroje jūroje

7. Lankstus konfigūravimas ir pritaikymas

1 zonos / 2 zonos dujų aplinka

21 zonos / 22 zonos dulkių aplinka

Pritaikytas atstumas, kėlimo aukštis, greitis ir valdymo režimas

8. Atitiktis tarptautiniams standartams

Atitinka ATEX, IECEx, FEM, ISO ir CE reikalavimus

Tinka tarptautiniams projektams ir EPC sutartims



Dvigubos sijos sprogimo{0}}atsparus viršutinis kranas

Šis kranas plačiai naudojamas pramonės šakose, kurdegios ar sprogios medžiagosyra tvarkomi.



1. Naftos ir dujų pramonė

Naftos perdirbimo gamyklos ir naftos chemijos gamyklos

SGD ir SND perdirbimo įrenginiai

Jūros platformos ir terminalai

2. Chemijos ir naftos chemijos gamyklos

Reaktorių, slėginių indų ir cheminių medžiagų konteinerių tvarkymas

Pavojingų žaliavų ir gatavų gaminių kėlimas

3. Dažų, dangų ir tirpiklių gamyklos

Medžiagų tvarkymas degių garų aplinkoje

Maišymo ir laikymo įrangos priežiūra

4. Farmacijos pramonė

Saugus cheminių medžiagų tvarkymas kontroliuojamose pavojingose ​​zonose

Gamybos ir pakavimo įrenginiai su tirpikliu

5. Dulkės-Sprogimo rizikos įrenginiai

Grūdų perdirbimo įmonės

Cukraus malūnėliai

Miltų malūnai

Pašariniai ir trąšų augalai

6. Baterijos ir naujos energijos pramonė

Ličio baterijų gamyklos

Vandenilio energetikos įrangos dirbtuvės

7. Kariniai ir specialieji pramonės objektai

Amunicijos augalai

Sprogmenų gamybos ir sandėliavimo zonos



TheDvigubos sijos sprogimo{0}}atsparus viršutinis kranasyra pagamintas pagal griežtus kokybės, saugos ir atsparumo sprogimui{0}}standartus, kad būtų užtikrintas patikimas veikimaspavojingų dujų ir dulkių aplinkoje. Visi procesai atitinkaATEX, IECEx, GB3836, FEM, ISO ir CEreikalavimus.



1. Dizainas ir sprogimas{1}}Atsparumo klasifikacija

Patvirtinkite pavojingos zonos klasifikaciją:

Dujų zonos: 1 zona / 2 zona

Dulkių zonos: 21 zona / 22 zona

Nustatykite atsparumo sprogimui{0}} lygį (Ex d / Ex e / Ex t)

Konstrukcijų projektavimas ir apkrovų skaičiavimai

Sertifikuotų -sprogimui atsparių komponentų pasirinkimas



2. Žaliavų parinkimas ir patikrinimas

Didelio-stiprumo konstrukcinis plienas (Q235B / Q345B arba lygiavertis)

Medžiagų sertifikatų tikrinimas

Ultragarsinis vidinių defektų tyrimas

Srautinis pūtimas paviršiaus valymui ir statiniam valdymui



3. CNC pjovimas ir plokščių paruošimas

Sijų plokščių, standiklių, diafragmų pjovimas CNC plazminiu arba lazeriu

Kraštų nuožulnumas suvirinimo kokybei užtikrinti

Matmenų patikra ir dalių žymėjimas



4. Dvigubo sijų gamyba

4.1 Dėžės sijos surinkimas

Juostos plokščių, flanšinių plokščių ir vidinių diafragmų surinkimas

Tikslūs strypai užtikrina teisingą kampą ir išlygiavimą

4.2 Automatinis suvirinimas

Povandeninis lankinis suvirinimas pagrindinėms siūlėms

CO₂ dujomis{0}}ekranuotas antrinių jungčių suvirinimas

4.3 Streso mažinimas ir tiesinimas

Vibracijos ar šilumos streso mažinimo gydymas

Mechaninis tiesinimas deformacijai kontroliuoti

4.4 Neardomasis bandymas

Ultragarsinis tyrimas (UT)

Magnetinių dalelių bandymas (MT)

Vizuali suvirinimo siūlių patikra



5. Pabaigos vežimo ir kelionės mechanizmo gamyba

Dėžutės{0}}tipo galinių sijų gamyba

Ratų sėdynių CNC apdirbimas

Įrengimas:

Sprogimui{0}}atsparūs kelioniniai varikliai

Sprogimui{0}}atsparūs stabdžiai

Pavarų reduktoriai

Kaltiniai krano ratai

Lygiavimas ir sklandus{0}}kelionės bandymas



6. -Sprogimui atsparus vežimėlis ir kėlimo mechanizmas

Vežimėlio rėmo surinkimas

Įrengimas:

Sprogimui{0}}atsparus kėlimo variklis

Pavarų dėžė su sandariu tepimu

Vielinio lyno būgnas ir velenas

Ne{0}}kibirkščiuojantis kabliukas ir skriemuliai

Perkrovos ribotuvo ir eigos jungiklių montavimas



7. Elektros sistemos mazgas (apsaugotas nuo sprogimo{1}})

Sprogimui atsparios{0}}elektros valdymo spintos gamyba

Ugniai atsparių kontaktorių ir jungiklių montavimas

Iš esmės saugios valdymo grandinės

Sprogimui{0}}atsparus pakabukas arba belaidis nuotolinio valdymo pultas

Įžeminimo ir anti{0}}statinio sujungimo sistema



8. Paviršiaus apdorojimas ir anti-statinis dažymas

8.1 Šratavimas

Plieniniai paviršiai apšviestiSa2.5standartinis

8.2 Dengimo sistema

Antistatinis epoksidinis cinko-gruntas

Epoksidinė tarpinė danga

Poliuretanas arba specialus -sprogimui atsparus viršutinis sluoksnis



9. Krano surinkimas ir išankstinis{1}}montavimas

Dvigubų sijų ir galinių vežimėlių surinkimas

Sprogimui atsparaus{0}} vežimėlio įrengimas

Elektros tiekimo sistemos montavimas (šynos arba šynos kabelis)

Elektros laidų ir įžeminimo patikra



10. Gamyklinis priėmimo bandymas (FAT)

Testavimas apima:

Ne{0}}apkrovos veikimo bandymas

Statinės apkrovos bandymas (125 % vardinė apkrova)

Dinaminės apkrovos bandymas (110 % vardinė apkrova)

Stabdžių ir greičio testai

Sprogimui{0}}saugių įrenginių patikrinimas

Elektros izoliacijos ir įžeminimo bandymai



11. Sertifikavimas ir dokumentai

Sprogimo{0}}atitikties patikra

Išdavimas:

ATEX / IECEx sertifikatai

Įkelti bandymų ataskaitas

Kokybės sertifikatai

Naudojimo ir priežiūros vadovai



12. Pakavimas ir transportavimas

Sprogimui{0}}atsparūs elektriniai komponentai, supakuoti sandariose medinėse dėžėse

Konstrukcinės dalys apsaugotos{0}}drėgmei atspariomis medžiagomis

Ženklinimas saugiam naudojimui ir montavimui



13. -Įdiegimas ir paleidimas vietoje

Montavimas ant kilimo ir tūpimo tako sijų

Elektros pajungimo ir įžeminimo patikra

Svetainės apkrovos testavimas-

Sprogimo{0}}saugos patikrinimas

Operatoriaus mokymas ir perdavimas

Seminaro vaizdas:
