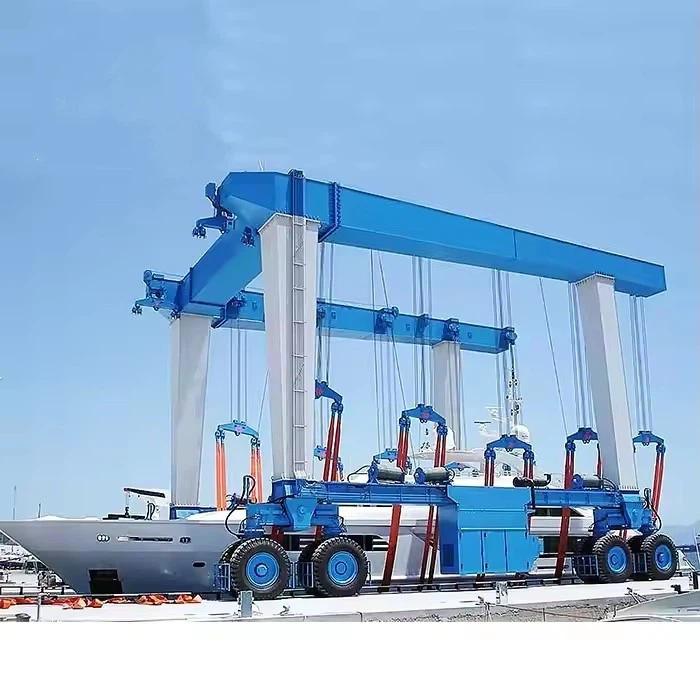

Mobiliojo valties pakėlimo gantro kranas

Pagrindinės savybės:

Pajėgumas: Diapazonas nuo30 tonų iki 1 200 tonų, su pritaikomomis galimybėmis.

Mobilumas: Įrengtas360 laipsnių koncentrinis vairavimasir įstrižainės judėjimo galimybės.

Kontrolė: Veikė perNuotolinio valdymo pultas ar kabina, suViso dažnio konvertavimasTikslumui.

Kėlimo greitis: Reguliuojamas (pvz.,0 - 2 m\/min., iki5 m\/min).

Techninės specifikacijos

Kėlimo aukštis: Paprastai10–15 metrų, bet pritaikomas.

Span: PASIRINKITE8m, 11m, 15m, arba pritaikytas valties matmenims.

Žemės slėgis: Kinta pagal modelį (pvz.,11,5 kg\/m² už 100- tonos talpą).

Darbinė temperatūra: -20 laipsnis +50 laipsnis, tinka atšiaurioms aplinkoms.

Kėlimo talpa 1 - 20 tonų
Span (plotis) 3 - 12 metrai (reguliuojami)
Kėlimo aukštis 3 - 10 matuokliai
Darbo klasė 3- a5 (nuo lengvo iki vidutinio darbo)
Kėlimo greitis 0. 5 - 8 m\/min (kintamasis)
Pagrindinio pluošto tipo vienas\/dvigubas sijos (dėžutės tipo)
Maitinimo šaltinis 220 V\/380 V 3- fazė arba vadovas
Valdymo režimo pakabuko valdymo\/belaidžio nuotolinio valdymo pultas
Kelio tipo elektrinis grandinės keltuvas\/vielos virvės keltuvas
Kelionės važiavimo rankinis stumimas arba motorizuotas
Korozijos apsauga nuo karštakočių cinkuotų arba jūrinių rūšių dažų
Vėjo pasipriešinimas iki „Beaufort Scale 6“ (naudojimui lauke)
Veikianti temp -20 laipsnis +50 laipsnis

Čia pateiktas išsamus pagrindinių mobiliojo valčių keltuvo krano komponentų, susintetintų iš pramonės standartų ir techninių nuorodų, komponentų, suskirstytų:

1. Struktūrinė sistema
Pagrindinės žandikaulio sijos: dvigubos arba vienos plieninės sijos, sudarančios viršutinį tiltą, skirtą valties pločiui apimti ir palaikyti kėlimo apkrovas.

Kojos\/atramos: reguliuojamo aukščio vertikalios kolonos (dažnai ant guminių padangų ar bėgių), kad būtų galima mobilumui ir stabilumui. Kai kuriuose modeliuose yra teleskopinės kojos, skirtos skirtingam vandens gyliui.

Kryžminiai petnešos: įstrižainės armatūra, kad būtų išvengta šoninio svyravimo kėlimo metu.

2. Kėlimo mechanizmas
Kelio bloko vienetas: elektrinė arba hidraulinė gervės sistema (pvz. Pajėgumai svyruoja nuo 30 iki 1 200 tonų jūrų programoms.

Sprogdintuvo juosta\/rėmas: paskirstykite kėlimo jėgą tolygiai, kad išvengtų korpuso pažeidimo. Gali būti reguliuojamos rankos skirtingo valties pločio.

Slidai\/dirželiai: sintetiniai arba plieniniai kabeliai, pritvirtinti prie valties kėlimo taškų (pvz., Kelio dirželiai jachtoms).

3. Mobilumo sistema
Gumos paieškoti ratai: sunkiųjų pneumatinių ar kietos padangos sklandžiai judėti ant dokų\/laivų statyklų. Kai kurie modeliai siūlo 360 laipsnių vairavimą įtemptoms erdvėms.

Pavaros varikliai: elektriniai arba hidrauliniai varikliai, maitinantys ratų judėjimą, dažnai su kintamu greičio valdymu.

Kelionės\/bėgių parinktys: alternatyva ratams fiksuoto tako operacijoms (pvz.

4. Maitinimo ir valdymo sistemos
Hidraulinės maitinimo paketas: kėlimo ir mobilumo funkcijos skatina hidraulinius modelius.

Valdymo skydelis: nuotoliniu būdu valdomas (radijas\/laidinis) arba kabina, pritvirtinta prie vairasvirčių kelionių\/kelionių valdymui. Išplėstinės sistemos apima apkrovą ribojančius jutiklius ir avarines stoteles.

Akumuliatorių\/hibridinės sistemos: ekologiškos parinktys, tokios kaip akumuliatoriai varomi arba hibridiniai dyzeliniai elektriniai įrenginiai (pvz., „Konecranes RTG“ modeliai).

5. Saugos funkcijos
Apkrovos ląstelės: realiojo laiko svorio stebėjimas, kad būtų išvengta perkrovos.

Ribiniai jungikliai: automatiniai keltuvo aukščio ir kelionių kelionių ribos.

„Anti-Sway“ technologija: stabilizuoja krovinius judesio metu (kritiškai verčiant subtilias valtis).

Avariniai stabdžiai: saugios elektros energijos praradimo scenarijų sistemos.

.

6. Pasirenkami priedai
Įkrovimo konteineriai: už akumuliatorių maitinamus įrenginius (pvz., „Konecranes“ hibridiniai RTG).

Diagnostiniai jutikliai: „WiFi“ palaikymo stebėjimo stebėjimas.

Pritaikomi barstytuvai: pritaikomi unikalioms korpuso formoms (pvz., Katamaranams).

Eskizas

Pagrindinis techninis

Mažų valčių kėlimo gantrų kranai siūlo praktinį ir efektyvų sprendimą, kaip valdyti mažus ir vidutinius indus (paprastai 1-20 tonos). Šie kranai yra plačiai naudojami prieplaukose, valčių statyklose ir krantinės patalpose dėl jų universalumo ir ekonomiškumo. Žemiau yra jų pagrindiniai pranašumai ir programos.

Mobiliųjų valčių keltuvo kėlimo kranų pranašumai

Mobilumas ir lankstumas

ĮrengtasGumos painiojami rataiarba geležinkelių sistemos, leidžiančios lengvai perkelti į dokus, laivų statyklą ar prieplaukas.

Kai kurie modeliai pasižymi360 laipsnių vairavimasmanevravimui sandariose vietose.

Didelė apkrovos talpa

Galima pakelti valtis ir jachtas, pradedant nuo30–1 200 tonų, todėl jie yra tinkami mažiems pramoginiams valtims į didelius komercinius laivus.

Tikslumas ir sauga

IšplėstinėHidraulinės elektrinės sistemosUžtikrinkite sklandų kėlimą ir mažinimą, sumažindami korpuso įtempį.

Integruotos saugos funkcijos patinkaĮkelkite ląsteles, „Anti-Sway“ technologija, irAvariniai stabdžiaiPagerinkite operatyvinę saugą.

Ekologiškos galimybės

AtsirandaVandenilio kuro elementų varomi modeliai(Pvz., „DP World“ bandomoji RTG kranu) sumažinkite anglies išmetimą, o eksploatavimo metu skleidžia tik garą.

Ekonominis efektyvumas

Pašalina nuolatinių slydimo ar sausų dokų poreikį, sumažinant infrastruktūros išlaidas.

Moduliniai dizainai leidžia pritaikyti konkretaus dydžio valčių dydžius, optimizuojant investicijas.

Pagrindinės programos

Jūrų techninė priežiūra ir remontas

Naudojamaslaivų statyklospakelti valtis korpuso patikrinimams, dažymui ar variklio remontui.

„Port & Dock“ operacijos

Palengvina indų pakrovimą\/iškrovimą uostuose, ypač ten, kur fiksuoti kranai yra nepraktiški.

Jachtų klubai ir prieplaukos

Idealiai tinka sezoniniam valčių laikymui, perduodant indus tarp vandens ir laikymo lentynų.

Avarinis gelbėjimas

Dislokuojami dėl jų mobilumo ir didelių pajėgumų susigrąžinti viršutines ar įžemintas valtis.

Hidroenergijos projektai

Pritaikytas specializuotoms užduotims, tokioms kaipTrys „Gorges“ projektas, kur tikslus didelių konstrukcijų pakėlimas buvo kritiškas.

1. Dizainas ir inžinerija

Reikalavimo analizė

Supraskite kliento specifikacijas (apkrovos talpa, span, aukštis, darbo aplinka ir kt.).

Nustatykite veiklos parametrus: kėlimo aukštis, kelionės greitis, darbinis dažnis ir kt.

Preliminarus dizainas

Sukurkite koncepcinius dizainus ir 3D modelius.

Pasirinkite medžiagas, pagrįstas jėgomis ir aplinkos sąlygomis.

Išsami inžinerija

Sukurkite išsamius inžinerinius brėžinius (konstrukcinius komponentus, mechanizmus, elektros sistemas).

Norėdami užtikrinti saugumą, atlikite streso ir nuovargio analizę.

2. Medžiagos pirkimai

Šaltinis aukštos kokybės medžiagos, įskaitant:

Plieninės plokštelės ir konstrukcinių komponentų profiliai.

Varikliai, pavarų dėžės ir kitos mechaninės dalys.

Elektros sistemos ir valdymo komponentai.

Patikrinkite medžiagas, kad užtikrintumėte kokybės standartų laikymąsi.

3. Gaminimas

Struktūrinio komponento gamyba

Iškirpkite, suvirinkite ir surinkite plienines konstrukcijas (pagrindinės sijos, konsolės rankos, kojos ir kt.).

Užtikrinkite tikslų derinimą ir matmenis.

Norėdami apsaugoti koroziją, atlikite paviršiaus apdorojimą (pvz., Sprogdinimą, dažymą).

Mechaninis surinkimas

Surinkite mechanines dalis (vežimėlis, keltuvas, ratai ir kt.).

Įdiekite variklius, pavarų dėžes ir disko sistemas.

Elektros rinkinys

Įdiekite elektrinius komponentus (valdymo skydelius, kabelius, jutiklius).

Laidu ir prijunkite sistemą, kad užtikrintumėte funkcionalumą.

4. Kokybės patikrinimas

Medžiagos patikrinimas

Patikrinkite medžiagos sertifikavimo ir atlikimo testus (pvz., Tempimo testai).

Struktūrinis patikrinimas

Patikrinkite suvirinimo kokybę (pvz., Ultragarsinis bandymas).

Užtikrinkite matmenų tikslumą ir paviršiaus apdailą.

Asamblėjos patikrinimas

Patikrinkite visų dalių (mechaninės ir elektrinės) suderinimą ir funkcionalumą.

Apkrovos bandymas

Norėdami užtikrinti saugų veikimą, atlikite statinius ir dinaminius apkrovos bandymus.

5. Gamyklos priėmimo bandymai (riebalai)

Atlikite išsamų bandomąjį bandymą, įskaitant:

Visas apkrovos ir perkrovos testai.

Visų saugos įtaisų funkcionalumas (pvz., Liminti jungikliai, avariniai stabdžiai).

Sklandus vežimėlio, keltuvo ir krano kelionių eksploatavimas.

Dokumento rezultatai ir gaukite kliento patvirtinimą.

6. Išmontavimas ir pakavimas

Išardykite kraną į gabenamas dalis.

Pakuotės komponentai saugiai, kad būtų išvengta žalos transportavimo metu.

Pažymėkite ir paruoškite pakuočių sąrašą efektyviam surinkimui.

7. Transportas

Pateikite krano komponentus į montavimo vietą, naudodamiesi tinkamais transportavimo metodais.

8. Įdiegimas ir paleidimas

Vietos surinkimas

Surinkite konstrukcinius komponentus ir mechanines sistemas.

Įdiekite elektros sistemas ir valdymo skydelius.

Kalibravimas ir bandymai

Perkalibruokite kranų sistemą konkrečioms vietai būdingoms sąlygoms.

Norėdami patikrinti našumą, atlikite apkrovos bandymą vietoje.

9. Perdavimas

Suteikite mokymus kliento personalui saugiai eksploatuoti ir priežiūrą.

Pateikite techninę dokumentaciją (vartotojo vadovas, priežiūros vadovas, sertifikatai).

Gaukite kliento galutinį patvirtinimą ir priėmimą.

10. Palaikymas po pardavimo

Siūlykite garantijos paslaugas ir priežiūros palaikymą.

Prireikus teikite atsargines dalis ir techninę pagalbą.

Seminaro vaizdas:

Bendrovė įdiegė intelektualios įrangos valdymo platformą ir įdiegė 310 rinkinių (rinkinių) tvarkymo ir suvirinimo robotų. Užbaigus planą, bus daugiau nei 500 rinkinių (rinkinių), o įrangos tinklo norma sieks 95%. Naudojamos 32 suvirinimo linijos, planuojama įdiegti 50, o visos produktų linijos automatizavimo greitis pasiekė 85%.
