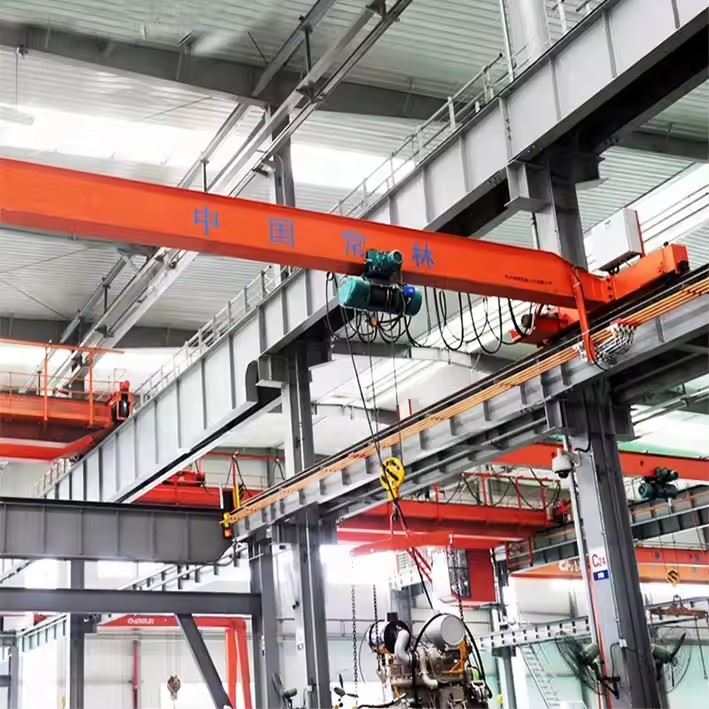

Elektrinis vienos sijos viršutinis kranas



AnElektrinis vienos sijos viršutinis kranassusideda iš kelių pagrindinių komponentų, kurie veikia kartu, kad būtų galima efektyviai kelti ir tvarkyti medžiagas. Žemiau pateikiamas išsamus pagrindinių jo dalių suskirstymas:



1. Pagrindinė sija (tilto sija)

Pirminis horizontalus spindulys, apimantis darbo sritį.

Paprastai pagamintas išvalcuotas plienas (I-sija)arbasuvirintos dėžės-tipo konstrukcija.

Palaiko keltuvą ir vežimėlį, paskirsto krovinį į galinius sunkvežimius.

2. Galiniai sunkvežimiai (galiniai vežimėliai)

Įsikūręs abiejuose pagrindinės sijos galuose.

Įrengtas surataikurie važiuoja kilimo ir tūpimo tako bėgiais.

Apimavaromieji varikliai(keliaujančiam judėjimui) irstabdžiai.

Gali būtivienas{0}}ratasarbadvigubas{0}}rataskonfigūracija, priklausomai nuo apkrovos.

3. Kėlimo įrenginys

Kėlimo mechanizmas sumontuotas ant sijos.

Tipai:

Elektrinis grandininis keltuvas(lengvesniems kroviniams, iki ~5 tonų).

Vielinio lyno keltuvas(sunkesniems kroviniams iki 20+ t).

Apima:

Variklis(kelimui/nuleidimui).

Pavarų dėžė(kad sumažintumėte greitį ir padidintumėte sukimo momentą).

Būgnas arba žvaigždutė(virvių/grandinių vyniojimui).

Kabliuko blokas(kroviniui pritvirtinti).



4. Vežimėlis (keltuvo judėjimo mechanizmas)

Leidžia keltuvui judėtiišilgai sijos ilgio(kryžminė kelionė).

Maitinamas anelektros variklissu pavaru deze ir ratais.

Gali būtimotorizuotas(varomam judėjimui) arbarankinis stūmimas(lengviems{0}}kranams).

5. Kilimo ir tūpimo tako sistema

Susideda iškilimo ir tūpimo tako sijos(bėgeliai), montuojami ant kolonų ar pastato konstrukcijos.

Numato kelią kranuiišilginis judėjimas(kelionė tiltu).

Apimabėgių spaustukai(kranui užfiksuoti vietoje).

6. Elektros sistema

Maitinimas:Paprastai3 fazių kintamoji srovė (380 V / 415 V, 50 / 60 Hz).

Kontrolės metodai:

Pakabuko valdymas(pakabinti-mygtuko stotelė-).

Radijo nuotolinio valdymo pultas(belaidis veikimas).

Salono valdymas(didesniems kranams).

Ribiniai jungikliai:

Viršutinė/apatinė ribiniai jungikliai(apsaugo nuo per{0}}kėlimo).

Važiavimo pabaigos jungikliai(neleidžia kranui atsitrenkti į galinius stabdžius).

Festoon arba Conductor Bar System(galios ir signalų perdavimui kilimo ir tūpimo taku).

.

7. Saugos ir pagalbiniai komponentai

Apsauga nuo perkrovos:Neleidžia kelti virš vardinės galios.

Avarinis sustojimas (E-Stop):Avariniais atvejais akimirksniu nutraukia elektros tiekimą.

Buferiai:Sugerti smūgį kilimo ir tūpimo tako galuose.

Įspėjamieji įrenginiai:Garso signalai arba šviesos signalams apie veiklą.

Izoliuotas padas (sprogioje aplinkoje):Apsaugo nuo kibirkščiavimo.

Pasirenkami komponentai

Krano skalė:Integruota svėrimo sistema.

Anti-Sway sistema:Sumažina apkrovos svyravimus.

Kintamo dažnio pavara (VFD):Sklandus greičio valdymas.

Sprogimui atsparus{0}} dizainas:Pavojingoms aplinkoms.



Eskizas



Pagrindinė techninė



Kaina{0}}efektyvi

Mažesnės pradinės sąnaudos, palyginti su dvigubos sijos kranais dėl paprastesnės konstrukcijos ir mažiau komponentų.

Sumažėjusios įrengimo ir priežiūros išlaidos.

Erdvė-Taupantis dizainas

Kompaktiška konstrukcija reikalauja mažiau vietos, todėl idealiai tinka patalpoms su aukščio apribojimais.

Lengvesnis svoris sumažina sunkių kilimo ir tūpimo tako atraminių konstrukcijų poreikį.

Lengvas montavimas ir priežiūra

Iš anksto{0}}surinkti komponentai leidžia greitai nustatyti.

Mažiau judančių dalių reiškia mažesnes priežiūros išlaidas ir lengvesnį aptarnavimą.

Energetiškai efektyvus

Elektrinis valdymas sunaudoja mažiau energijos, palyginti su hidraulinėmis ar pneumatinėmis sistemomis.

Regeneracinis stabdymas kai kuriuose modeliuose pagerina efektyvumą.

Sklandus ir tikslus veikimas

Elektriniai keltuvai užtikrina geresnį greičio valdymą nei rankiniai arba hidrauliniai.

NeprivalomaKintamo dažnio pavara (VFD)leidžia reguliuoti kėlimo ir važiavimo greitį.

Universalus krovinių valdymas

Tinka lengvoms ir vidutinėms{0}}apkrovoms (paprastai1-20 tonų).

Galima pritaikyti įvairiems keltuvų tipams (grandinei arba vieliniams lynams) ir kėlimo aukščiams.

Patobulintos saugos funkcijos

Integruota{0}}apsauga nuo perkrovos, ribiniai jungikliai ir avarinio stabdymo funkcijos.

Apsaugos nuo -susidūrimo sistemos galimos keliems kranams tame pačiame kilimo ir tūpimo take.



1. Gamyba ir dirbtuvės

Surinkimo linijos (automobiliams, mašinoms ir kt.).

Žaliavų, formų ir gatavų gaminių tvarkymas.

2. Sandėliavimas ir logistika

Prekių pakrovimas/iškrovimas paskirstymo centruose.

Paletinių krovinių krovimas ir transportavimas.

3. Statyba ir medžiagų tvarkymas

Perkeliamos plieninės sijos, betoninės plokštės ir statybiniai įrankiai.

Modulinių pastatų surenkamosios gamybos dirbtuvės.

4. Elektrinės ir komunalinės paslaugos

Turbinų, generatorių ir sunkiosios įrangos priežiūra.

Anglies, pelenų ir kitų medžiagų tvarkymas energetikos įmonėse.

5. Automobiliai ir aviacija

Kėlimo varikliai, fiuzeliažo dalys ir sunkūs komponentai.

Naudojamas remonto ir priežiūros angaruose.

6. Popieriaus ir spausdinimo pramonė

Popieriaus ritinių ir sunkiųjų spaudos mašinų transportavimas.

7. Maisto ir gėrimų perdirbimas

Galimi higieniški dizainai švariai aplinkai.

Birių ingredientų, supakuotų prekių ir mechanizmų perkėlimas.

8. Kasyba ir sunkioji pramonė

Lengvas{0}} medžiagų tvarkymas kasyklose ir perdirbimo įmonėse.



1. Dizainas ir inžinerija
Reikalavimų analizė: pagal kliento poreikius patvirtinkite keliamąją galią, tarpatramį, kėlimo aukštį, automatizavimo lygį, valdymo režimą ir saugos funkcijas.

Konstrukcijos projektavimas: suprojektuokite vienos sijos pagrindinę siją, galinius vežimėlius, vežimėlį ir keltuvo agregatą naudodami CAD programinę įrangą.

Elektros ir valdymo projektavimas: kurkite valdymo sistemos schemas, įskaitant PLC programavimą, variklio pasirinkimą, VFD, jutiklius, signalizacijas ir saugos blokus.

Modeliavimas ir patvirtinimas: naudokite FEA (baigtinių elementų analizę), kad užtikrintumėte struktūrinį vientisumą ir dinaminį modeliavimą judesio valdymui.

2. Medžiagų pirkimas
Tolimosios sijos ir komponentų šaltinis yra aukštos-kokybės plienas (Q345B arba lygiavertis).

Įsigykite variklius, keltuvus, VFD, PLC, ribinius jungiklius ir signalizacijos sistemas iš patikimų tiekėjų.

Įsitikinkite, kad visi komponentai atitinka atitinkamus sertifikatus ir standartus (ISO, CE, GB).

3. Tolimųjų sijų gamyba
Pjovimas: Plieninės plokštės supjaustomos pagal dydį naudojant CNC liepsnos / plazminio pjovimo stakles.

Formavimas: susukite arba formuokite plokštes į I-sijos arba dėžės sijos profilį.

Suvirinimas: suvirinkite flanšus, juostą ir standiklius pagal suvirinimo procedūrų specifikacijas (WPS).

Terminis apdorojimas: prireikus sumažinkite įtampą, kad sumažintumėte suvirinimo deformaciją.

Apdirbimas: Išgręžkite skylutes galiniam vežimėliui ir vežimėlio tvirtinimui; mašinų krano bėgiai, jei yra integruoti.

Patikra: patikrinkite suvirinimo kokybę (rentgeno spinduliu arba ultragarsu), matmenis ir paviršiaus apdailą.

4. Galinio vežimėlio ir vežimėlio surinkimas
Rėmo gamyba: Iškirpti ir suvirinti galinius vežimėlių rėmus ir vežimėlių rėmus.

Ratų surinkimas: Sumontuokite ratus ir pritvirtinkite guolius; surinkti pavaros variklį ir pavarų dėžę.

Montavimas: Pritvirtinkite ratus prie rėmų ir sumontuokite stabdžius bei eigos jungiklius.

Bandymai: statiniai ir dinaminiai ratų ir stabdžių bandymai, užtikrinantys sklandų sukimąsi ir apkrovą.

5. Keltuvo mazgas
Ant vežimėlio sumontuokite vielinį lyną arba grandininį keltuvą.

Sumontuokite kablio bloką, apsauginį skląstį, apkrovos ribotuvą ir apkrovos jutiklius.

Prijunkite keltuvo variklį, pavarų dėžę, stabdžius ir daviklius.

Atlikite kėlimo greičio, keliamosios galios ir stabdymo funkcinius bandymus.

6. Elektros instaliacija ir valdymo sistema
Sumontuokite variklio kabelius, valdymo kabelius ir ryšio linijas.

Sumontuokite PLC, VFD, kontaktorius ir saugos reles valdymo spintoje.

Laidiniai ribiniai jungikliai, aliarmai, avarinis sustabdymas ir jutikliai.

Programuoti PLC su automatizuota valdymo logika, saugos blokatoriais ir diagnostika.

7. Paviršiaus apdorojimas
Valymas: Pašalinkite rūdis, alyvą ir šiukšles nuo visų plieninių dalių.

Grunto danga: užtepkite antikorozinį gruntą-.

Galutiniai dažai: užpurkškite didelio{0}}patvarumo pramoninius dažus, kad apsaugotumėte nuo nusidėvėjimo ir korozijos.

Kietėjimas: Palaukite tinkamą džiūvimo laiką, kad užtikrintumėte apdailos kokybę.

8. Bandymas prieš-įdiegimą
Ne{0}}Apkrovos bandymai: paleiskite kraną, vežimėlį ir keltuvą be krovinio, kad patikrintumėte judėjimą, greitį ir valdymą.

Apkrovos bandymas: atlikite vardinės apkrovos bandymą pagal standartus, kad užtikrintumėte keliamąją galią ir konstrukcijos vientisumą.

Saugos įrenginio patikrinimas: patikrinkite, ar veikia perkrovos ribotuvas, ribiniai jungikliai, avarinis sustabdymas ir aliarmai.

Automatikos patvirtinimas: patikrinkite automatizuotas sekas, padėties nustatymo tikslumą ir jutiklio grįžtamąjį ryšį.

9. Pakavimas ir pristatymas
Jei reikia transportuojant, išardykite dalis.

Apsaugokite komponentus su apsauga nuo rūdžių{0}}, paminkštinimu ir saugiu įpakavimu.

Paruoškite dokumentus, įskaitant vartotojo vadovus, techninės priežiūros vadovus ir bandymų sertifikatus.

10. Montavimas ir paleidimas (-svetainėje)
Iš naujo surinkite krano komponentus kliento vietoje.

Sulygiuokite krano bėgius ir pritvirtinkite kilimo ir tūpimo tako konstrukciją.

Prijunkite maitinimo ir valdymo laidus.

Kalibruokite jutiklius ir patikrinkite automatinio valdymo funkcijas.

Traukinių operatoriai ir techninės priežiūros personalas.

Priduokite dokumentus ir sertifikatus.
