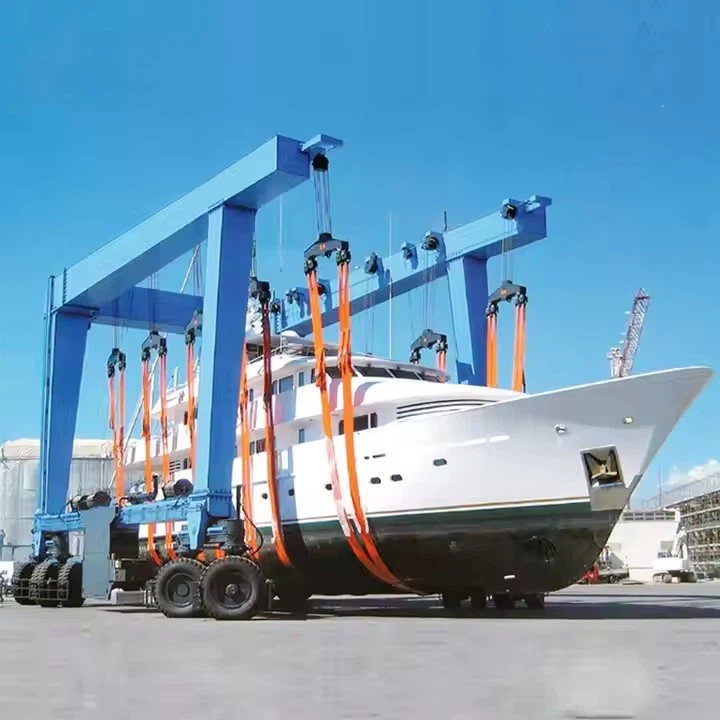

Mažo valties kėlimo gantro kranas

Mažos valties kėlimo gantrų kranai yra idealūs prieplaukoms, remonto dirbtuvėms ir valčių savininkams, kuriems reikalingas lankstus, prieinamas ir saugus kėlimo sprendimas. Dėl jų reguliavimo, perkeliamumo ir naudojimo lengvumo jie yra pageidaujamas pasirinkimas, o ne brangesnėms alternatyvoms, tokioms kaip kelionių keltuvai.



Pagrindinės mažų valčių kėlimo kranų bruožai

Kompaktiškas ir nešiojamas dizainas

Skirtingai nuo didelių pramoninių gantrų kranų, mažos valties gantrės dažnai būna lengvos ir gali būti pritvirtintos ratukais, kad būtų lengva perkelti.

Kai kurie modeliai yra sulankstomi arba moduliniai laikymui ir transportavimui.

Reguliuojamas tarpas ir aukštis

Sukurtas taip, kad tilptų skirtingi valčių dydžiai, su reguliuojamu pluošto pločiu ir kėlimo aukštumais.

Kai kuriuose modeliuose yra teleskopiniai arba išplėstiniai strėlės, siekiant lankstumo.

Rankinis arba maitinamas operacija

Mažesnėse versijose gali būti naudojamos rankomis pritvirtintos gervės arba elektriniai keltuvai (paprastai 1-10- tonos talpa).

Didesniems modeliams gali būti taikomi motorizuoti vežimėliai sklandžiau.

Tvirta konstrukcija

Pagamintas iš didelio stiprumo plieno arba aliuminio atsparumo korozijai jūrų aplinkoje.

Stiprintos kojos ir stabilizuojantys atraminiai vaistai neleidžia pakilti.

Saugos funkcijos

Apkrovos ribotuvai, priešpriešinės sistemos ir fiksavimo mechanizmai užtikrina stabilumą.

Kai kurie modeliai apimaSlidinėjimo juostosNorėdami paskirstyti svorį tolygiai pakeliant korpusus.



Palyginimas su kitais jūrų kėlimo sprendimais

Savybė	Mažo valties gantro kranas	Kelionės keltuvas	Šakinis krautuvas (jūrų pėstininkas)
Mobilumas	Nešiojami, kai kurie ratukai	Fiksuotas arba pritvirtintas geležinkeliu	Labai mobilus
Pajėgumas	1–20 tonų	10 - 100+ tonos	2–10 tonų
Geriausia	Mažos valtys, „pasidaryk pats“ kiemai	Didelės prieplaukos	Lengvos valtys
Kaina	Žemiau	Aukštesnis	Vidutinis



Kėlimo talpa 1 - 20 tonų
Span (plotis) 3 - 12 metrai (reguliuojami)
Kėlimo aukštis 3 - 10 matuokliai
Darbo klasė 3- a5 (nuo lengvo iki vidutinio darbo)
Kėlimo greitis 0. 5 - 8 m/min (kintamasis)
Pagrindinio pluošto tipo vienas/dvigubas sijos (dėžutės tipo)
Maitinimo šaltinis 220 V/380 V 3- fazė arba vadovas
Valdymo režimo pakabuko valdymo/belaidžio nuotolinio valdymo pultas
Kelio tipo elektrinis grandinės keltuvas/vielos virvės keltuvas
Kelionės važiavimo rankinis stumimas arba motorizuotas
Korozijos apsauga nuo karštakočių cinkuotų arba jūrinių rūšių dažų
Vėjo pasipriešinimas iki „Beaufort Scale 6“ (naudojimui lauke)
Veikianti temp -20 laipsnis +50 laipsnis







Nedidelį valčių kėlimo gantro kraną sudaro keli pagrindiniai komponentai, kurie dirba kartu, kad saugiai pakeltų ir perkeltų valtis. Žemiau yra išsamus kiekvienos dalies skilimas:

1. Struktūriniai komponentai
A. Pagrindinis pluoštas (tilto sijos)
Funkcija: horizontalusis pluoštas, apimantis valties plotį, palaikant kėlimo mechanizmą.

Medžiaga: paprastai pagaminta iš didelio stiprumo plieno arba aliuminio (lengvam perkeliamumui).

Tipai:

Fiksuoto ilgio sija (nuosekliems valčių dydžiams).

Reguliuojamas/teleskopinis pluoštas (skirtingo valties pločio).



B. Palaikymo kojos (galų vežimai)
Funkcija: vertikalios atramos, laikančios pagrindinį pluoštą ir užtikrinanti stabilumą.

Dizaino funkcijos:

Fiksuotos aukščio kojos (nuolatinėms įrenginiams).

Reguliuojamo aukščio kojos (atsižvelgiant į skirtingus kėlimo reikalavimus).

Ratu pritvirtintos kojos (mobilumui, dažnai su fiksuojančiais ratukais).





C. Pagrindinis rėmas (kilimo ir tūpimo tako sistema)
Funkcija: pateikia stabilų pagrindą kranui.

Parinktys:

Fiksuoti bėgiai (nuolatiniams įrenginiams).

Ratinė bazė (nešiojamoms gantrams).

Nuvalumai (už papildomą stabilumą nelygioje vietoje).





2. Kėlimo ir kėlimo mechanizmas
A. keltuvo vienetas
Funkcija: motorizuotas arba rankinis įtaisas, kuris pakelia valtį.

Tipai:

Elektrinis grandinės keltuvas (įprasta 1–10 tonų pajėgumams).

Vielos virvės keltuvas (sunkesniems keltuvams).

Rankinė rankinė gervė (lengvoms valtims).



B. vežimėlių sistema
FUNKCIJA: Norėdami tiksliam padėties nustatymui, juda keltuvą išilgai pagrindinio pluošto.

Tipai:

Rankinis „Push Trolley“ (draugiškas biudžetui).

Motorizuotas vežimėlis (sklandžiau veikimui).

C. Kėlimo dirželiai/barstytuvo strypai
Funkcija: paskirsto svorį tolygiai, kad būtų išvengta korpuso pažeidimo.

Medžiagos:

Nailono stropai (lengvoms valtims).

Plieno barstytuvo strypai (sunkesniems indams).



3. Valdymo ir saugos sistemos
A. Valdymo skydelis (elektriniams modeliams)
Savybės:

Pakabų valdymas (laidinis nuotolinio valdymo pultas).

Belaidis nuotolinio valdymo pultas (operatoriaus mobilumui).

Kintamas greičio valdymas (tiksliam pakėlimui).

.

B. Saugos funkcijos
Perkrovos ribotuvas (apsaugo nuo svorio galios).

Avarinis sustojimo mygtukas (sustabdykite operaciją akimirksniu).

Sistema priešvaiką (sumažina svyravimą keltuvų metu).

Stabdžių užrakinimas (apsaugo nuo nenumatyto judesio).

4. Pasirenkami priedai
Valčių lopšys (saugiam ilgalaikiam laikymui).

Besisukantys kabliukai (kad būtų lengviau padėti valtis).

Korozijai atsparios dangos (druskos vandens aplinkai).

LED darbo lemputės (naktinėms operacijoms).

Eskizas



Pagrindinis techninis



Mažų valčių kėlimo gantrų kranai siūlo praktinį ir efektyvų sprendimą, kaip valdyti mažus ir vidutinius indus (paprastai 1-20 tonos). Šie kranai yra plačiai naudojami prieplaukose, valčių statyklose ir krantinės patalpose dėl jų universalumo ir ekonomiškumo. Žemiau yra jų pagrindiniai pranašumai ir programos.



Mažų valčių kėlimo privalumai Gantry kranai

1. Perkeliamumas ir kompaktiškas dizainas

✅ Lengva judėti:Daugelyje modelių yraRatinės bazėsarbaModuliniai dizainai, leidžiant perkelti prireikus.
✅ Taupymas erdvėje:Idealiai tinkaTvirtos erdvėskur dideli kelionių keltuvai negali veikti.

2. Ekonominis sprendimas

✅ Mažesnės investicijos:Labiau prieinamas neikelionių keltuvaiarbaJūrų šakiniai krautuvaiMažos apimties operacijoms.
✅ Reikalinga minimali infrastruktūra:NereikiaNuolatiniai bėgiaiarbagiliai pamatai.

3. Reguliuojama ir pritaikoma

✅ Kintamasis plotis:Kai kurie modeliai turiTeleskopinės sijosNorėdami pritaikyti skirtingus valčių dydžius.
✅ Aukščio pakeitimai:Kojas galima pratęstiAukštesni keltuvaiarbaŽemo lygmens zonos.

4. Saugi ir patikima operacija

✅ Stabilus kėlimas: Slidinėjimo juostosirSubalansuotos stroposužkirsti kelią korpuso pažeidimui.
✅ Saugos funkcijos:ApimaApsauga nuo perkrovos, avariniai stabdžiai ir priešvėžiniai valdikliai.

5. Universalios galios parinktys

✅ Vadovas (rankinė gervė):Tinka lengvoms valtims ({1-3 tonoms).
✅ Elektrinis keltuvas:Geriau dažnai naudoti (iki 10-20 tonų).



Mažų valčių kėlimo kranų taikymas

1. Laivo priežiūra ir remontas

🛠️ Sausas dokas:Pakelia valtisKorpuso valymas, dažymas ir remontas.
🛠️ Variklio ir sraigto darbas:Suteikia stabilią prieigą mechaninei aptarnavimui.

2. Prieplaukos ir valčių statyklos operacijos

⚓ Paleidimas ir gavimas:Juda valtis tarpVandens ir laikymo lentynos.
⚓ Žiemos saugykla:Pakelia valtis antpriekabos ar lopšysne sezono metu.

3. Žvejyba ir akvakultūra

🎣 Mažos žvejybos valtys:Tvarko indusGrynasis remontas ir įrangos priežiūra.
🐟 Akvakultūros ūkiai:KeltuvaiPlūduriuojantys narvai ir darbo kateriaiPriežiūra.

4. Avarinės ir gelbėjimo operacijos

🚨 Valties atkūrimas:Gaunaužrišti ar įstrigę indaisekliuose vandenyse.
🚨 Potvynių gelbėjimas:NaudojamasAtsakymas į nelaimesgreitai judėti mažomis valtimis.

5. „pasidaryk pats“ ir nedidelio masto valčių statytojai

🔧 Valčių konstrukcija:Padedapadėties nustatymo korpusaiSurinkimo metu.
🔧 Priekabos pakrovimas:Padeda pakrauti valtisTransporto priekabossaugiai.



1. Dizainas ir inžinerija

Reikalavimo analizė

Supraskite kliento specifikacijas (apkrovos talpa, span, aukštis, darbo aplinka ir kt.).

Nustatykite veiklos parametrus: kėlimo aukštis, kelionės greitis, darbinis dažnis ir kt.

Preliminarus dizainas

Sukurkite koncepcinius dizainus ir 3D modelius.

Pasirinkite medžiagas, pagrįstas jėgomis ir aplinkos sąlygomis.

Išsami inžinerija

Sukurkite išsamius inžinerinius brėžinius (konstrukcinius komponentus, mechanizmus, elektros sistemas).

Norėdami užtikrinti saugumą, atlikite streso ir nuovargio analizę.

2. Medžiagos pirkimai

Šaltinis aukštos kokybės medžiagos, įskaitant:

Plieninės plokštelės ir konstrukcinių komponentų profiliai.

Varikliai, pavarų dėžės ir kitos mechaninės dalys.

Elektros sistemos ir valdymo komponentai.

Patikrinkite medžiagas, kad užtikrintumėte kokybės standartų laikymąsi.

3. Gaminimas

Struktūrinio komponento gamyba

Iškirpkite, suvirinkite ir surinkite plienines konstrukcijas (pagrindinės sijos, konsolės rankos, kojos ir kt.).

Užtikrinkite tikslų derinimą ir matmenis.

Norėdami apsaugoti koroziją, atlikite paviršiaus apdorojimą (pvz., Sprogdinimą, dažymą).

Mechaninis surinkimas

Surinkite mechanines dalis (vežimėlis, keltuvas, ratai ir kt.).

Įdiekite variklius, pavarų dėžes ir disko sistemas.

Elektros rinkinys

Įdiekite elektrinius komponentus (valdymo skydelius, kabelius, jutiklius).

Laidu ir prijunkite sistemą, kad užtikrintumėte funkcionalumą.

4. Kokybės patikrinimas

Medžiagos patikrinimas

Patikrinkite medžiagos sertifikavimo ir atlikimo testus (pvz., Tempimo testai).

Struktūrinis patikrinimas

Patikrinkite suvirinimo kokybę (pvz., Ultragarsinis bandymas).

Užtikrinkite matmenų tikslumą ir paviršiaus apdailą.

Asamblėjos patikrinimas

Patikrinkite visų dalių (mechaninės ir elektrinės) suderinimą ir funkcionalumą.

Apkrovos bandymas

Norėdami užtikrinti saugų veikimą, atlikite statinius ir dinaminius apkrovos bandymus.

5. Gamyklos priėmimo bandymai (riebalai)

Atlikite išsamų bandomąjį bandymą, įskaitant:

Visas apkrovos ir perkrovos testai.

Visų saugos įtaisų funkcionalumas (pvz., Liminti jungikliai, avariniai stabdžiai).

Sklandus vežimėlio, keltuvo ir krano kelionių eksploatavimas.

Dokumento rezultatai ir gaukite kliento patvirtinimą.

6. Išmontavimas ir pakavimas

Išardykite kraną į gabenamas dalis.

Pakuotės komponentai saugiai, kad būtų išvengta žalos transportavimo metu.

Pažymėkite ir paruoškite pakuočių sąrašą efektyviam surinkimui.

7. Transportas

Pateikite krano komponentus į montavimo vietą, naudodamiesi tinkamais transportavimo metodais.

8. Įdiegimas ir paleidimas

Vietos surinkimas

Surinkite konstrukcinius komponentus ir mechanines sistemas.

Įdiekite elektros sistemas ir valdymo skydelius.

Kalibravimas ir bandymai

Perkalibruokite kranų sistemą konkrečioms vietai būdingoms sąlygoms.

Norėdami patikrinti našumą, atlikite apkrovos bandymą vietoje.

9. Perdavimas

Suteikite mokymus kliento personalui saugiai eksploatuoti ir priežiūrą.

Pateikite techninę dokumentaciją (vartotojo vadovas, priežiūros vadovas, sertifikatai).

Gaukite kliento galutinį patvirtinimą ir priėmimą.

10. Palaikymas po pardavimo

Siūlykite garantijos paslaugas ir priežiūros palaikymą.

Prireikus teikite atsargines dalis ir techninę pagalbą.
