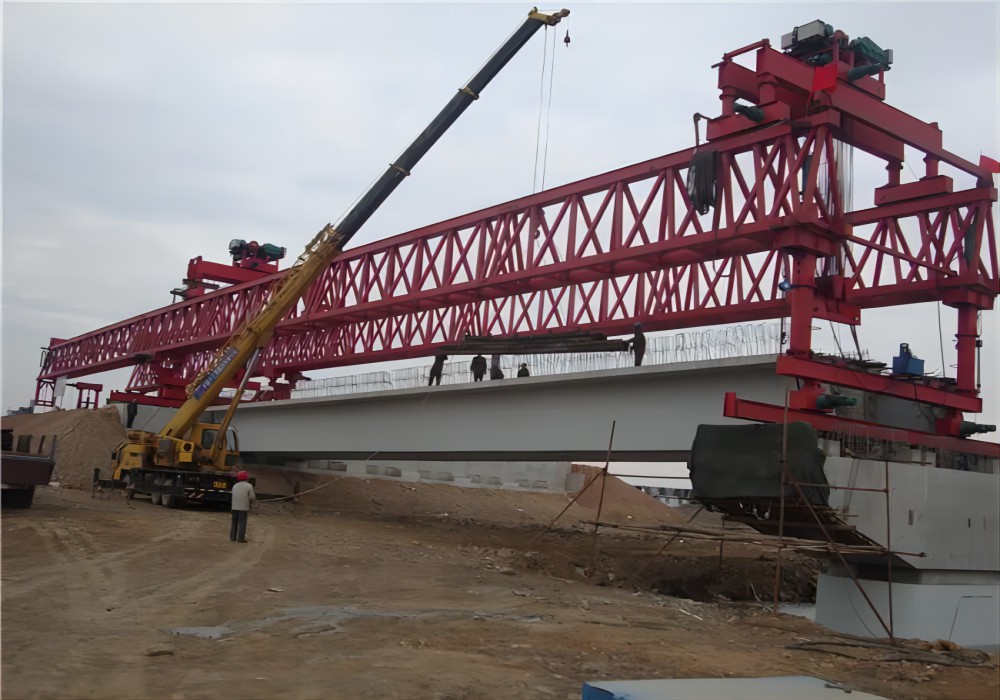

800TON Beam paleidimo kranas

800- tonos spindulio paleidimo kranas yra sunkiųjų kėlimo mašina, skirta tvarkyti didžiules apkrovas, paprastai naudojamas tokiose pramonės šakose kaip laivų statyba, tiltų konstrukcija ir didelio masto pramonės projektai. Čia yra pagrindinių jo aspektų suskirstymas:





Pagrindinės 800- tonų pluošto paleidimo krano savybės:
Kėlimo pajėgumas - gali pakelti iki 800 metrinių tonų (≈1,763 700 svarų), todėl jis yra tinkamas ypač sunkiems komponentams, tokiems kaip laivų sekcijos, tiltų sijos ar pramoniniai moduliai.

„Beam Launcher“ mechanizmas-specializuotas didelėms sijoms paleisti ir išdėstyti (pvz.

Struktūros tipas:

„Gantry Crane“ (didelėms atviroms vietoms, tokioms kaip laivų statyklos)

Viršutinio tilto kranas (skirtose sunkios gamybos parduotuvėse)

„Crawler Crane“ (mobilumui grubiame reljefe)

Maitinimo sistema:

Elektrinis (naudoti vidaus\/laivų statykloje)

Dyzelinas\/hidraulinis (lauko\/mobiliesiems programoms)

Valdymo sistema:

Radijo nuotolinio valdymo pultas

Salone valdomas pažangių apkrovų stebėjimas

Saugos funkcijos:

Apsauga nuo perkrovos

„Anti-Sway“ technologija

Avarinis stabdymas





800- tonos spindulio paleidimo krano specifikacija
1. Bendros specifikacijos
Talpa: 800 metrinių tonų (maksimali kėlimo talpa)

Tipas: Modulinė\/savaime paleidžiama „Gantry Crane“ arba „Rail“ montuojama paleidimo priemonė

Taikymas: „Precast Beam“ erekcija (pvz.

Dizaino standartai: ISO 4301, FEM 1.001, EN 13001, ASME B30.2









800 tonų pluošto paleidimo kranas yra sunkiųjų butų ar tilto kranas, skirtas valdyti dideles sijas, paprastai naudojamas tiltų statyboje, laivų statyboje ar sunkiose pramoninėse programose. Žemiau yra pagrindiniai tokio krano komponentai:

1. Pagrindiniai struktūriniai komponentai
Pagrindinė sija (tilto pluoštas)-pagrindinė apkrovos laikoma konstrukcija, apimanti darbo vietą.

Galiniai vežimėliai (žandikaulio kojos) - palaikykite pagrindinę siją ir laikykite ratus\/kelionių mechanizmus.

Palaikymo stulpeliai (jei fiksuoti)-„Gantry Cranes“, jie gali būti pritvirtinti arba pritvirtinti bėgį.

2. Kelio kėlimo mechanizmas
Kelio variklio ir pavarų dėžė - suteikia kėlimo galią (paprastai elektrinę ar hidraulinę).

Vielos virvė ir būgnelis-sunkiųjų plieninių kabelių, suvyniotų ant būgno, kad būtų galima kelti.

Kabliukų blokai ir skriejai-kelių kritimų skriemulių sistema, skirta paskirstyti apkrovą.

Apsauginė apkrovos ribotuvas ir perkrovos apsauga - užtikrina saugų eksploatavimą įvertinta.

3. „Trolley & Traverse“ sistema
Vežimėlio rėmelis - juda išilgai pagrindinio sijos, kad būtų galima išdėstyti krovinį.

„Trolley Drive Motors“ - galios horizontalus judėjimas.

Ratai ir bėgiai - veda vežimėlį išilgai sijos.

4. Kelionės mechanizmas (išilginis judėjimas)
Krano kelionių varikliai - skatina judėjimą palei kilimo ir tūpimo tako bėgius.

Ratai ir pelkės - palaiko ir juda kraną.

Geležinkelis ir fondas-sunkiųjų bėgių bėgiai sklandžioms kelionėms.

5. Valdymo ir elektros sistemos
Operatoriaus kajutė arba nuotolinio valdymo pultas - tiksliam apkrovos tvarkymui.

Kintamo dažnio diskai (VFD) - sklandus pagreitis\/lėtėjimas.

Ribiniai jungikliai ir jutikliai-neleidžia keliauti.

Maitinimo šaltinis („Festoon System“ arba „Kabelinė ritė“) - tiekia elektrą prie judančių dalių.

6. Saugos ir pagalbiniai komponentai
Anemometras (naudojimui lauke) - stebi vėjo greitį.

Anti susidūrimo sistema-apsaugo nuo susidūrimų su kitais kranais.

Stabdžiai (mechaniniai ir avariniai) - prireikus sustabdo judesį.

Nukreipimai\/stabilizatoriai - už papildomą palaikymą kėlimo metu.

7. Pasirenkamos savybės
Hidraulinė spaustuko sistema - pritvirtinti sijas.

Lazerio gairės - tiksliam padėties nustatymui.

Automatizuota apkrovos padėties nustatymas - pasikartojančioms užduotims.









800 tonų spindulio paleidimo kranas yra sunkiųjų kėlimo mašina, skirta tvarkyti didžiules apkrovas, paprastai naudojamas tokiose pramonės šakose kaip laivų statyba, tiltų statyba ir didelio masto pramonės projektai. Čia yra pagrindiniai jos pranašumai:

1. Didelė apkrovos talpa (800 tonų)
Gali lengvai pakelti ir judinti ypač sunkias sijas, sijas ir surenkamas dalis.

Sumažina kelių kranų poreikį ar rankinį tvarkymą, pagerindamas efektyvumą.

2. Tikslumas ir valdymas
Pažangios hidraulinės ar elektros sistemos leidžia sklandžiai ir tiksliai nustatyti apkrovą.

Idealiai tinka montuoti didelius konstrukcinius komponentus, kuriuose reikalingas milimetro lygio tikslumas.

3. Programų universalumas
Naudojamas tiltų statyboje (pradedant ištikimų segmentus), laivų statybą (tvarkant dideles korpuso dalis) ir pramoninius projektus (elektrines, naftos perdirbimo gamyklas).

Gali būti pritaikytas skirtingais priedais (barstytuvo sijomis, griebtuvais ir kt.).

4. Padidėjęs saugumas
Įrengtos apkrovos momentų indikatoriai (LMI), priešvėžinės sistemos ir apsauga nuo perkrovos, kad būtų išvengta avarijų.

Sumažina rankinę darbo jėgos riziką, kai juda didžiulės apkrovos.

5. Laikas ir ekonominis efektyvumas
Greitėja konstrukcija greitai įdedant dideles surenkamuosius sekcijas.

Sumažina darbo sąnaudas, sumažindamos daugelio mažesnių kranų ar rankinio takelažo poreikį.

6. prisitaikymas prie sudėtingos aplinkos
Gali veikti uždarose vietose, kur kiti sunkūs kranai (pvz., Crawler ar bokšto kranai) gali netilpti.

Kai kuriuose modeliuose yra savaime suprantama arba geležinkeliu pritvirtintos mobilumo sistemos.

7. Sumažinti pamatų reikalavimai
Skirtingai nuo „Tower Cranes“, kai kurie spindulių paleidimo įrenginiai efektyviai paskirsto svorį, sumažindami žemės paruošimo poreikius.

8. Automatizavimas ir nuotolinis veikimas
Šiuolaikinės versijos gali apimti automatizuotą valdiklį arba nuotolinį veikimą, kad būtų galima saugiau ir efektyviau tvarkyti.

Tipiški naudojimo atvejai:
Tilto konstrukcija: ištikimo betoninių sijų ar plieninių sijų paleidimas.

Laivų statyklos: didelių laivų atkarpų perkėlimas į vietą.

Sunkūs pramonės projektai: reaktorių, katilų ar didelių mašinų montavimas.

Išvada:
800- tonos spindulio paleidimo kranas yra galingas, efektyvus ir saugus sprendimas, skirtas dideliam kėlimui didelio masto statybų ir pramoniniams projektams. Dėl didelės talpos, tikslumo ir pritaikomumo jis būtinas tvarkant masinius struktūrinius komponentus.





800- tonų pluošto paleidimo kranas yra sunkioji kėlimo sistema, skirta didelio masto statybos projektams, ypač tiltų pastate, sunkiosios pramonės statybos ir pagrindinės infrastruktūros plėtros.

Pirminės programos
Tilto konstrukcija
Paleidžiamas ištikimosi betono arba plieno tilto segmentai

Didelių tiltų sijų statėjimas (dėžutės sijos, „i-sijos“ ir kt.)

Padėties visos ilgo tarpsnių tiltų skyrių

Darbas su subalansuotomis konsolerių statybos metodais

Sunkūs pramonės projektai
Didelės proceso įrangos įrengimas naftos perdirbimo gamyklose ir chemijos gamyklose

Sunkių konstrukcinių komponentų įdėjimas į elektrines

Didelių pramoninių modulių surinkimas gamybos įrenginiuose

Infrastruktūros plėtra
Didelių viadukų skyrių, skirtų greitkeliams ir geležinkeliams

Tunelio segmentų sumontavimas panardinamais vamzdžių tuneliais

Sunkių užtvankų ir spynų sudedamųjų dalių išdėstymas





1. Įvadas
800- tonos pluošto paleidimo kranas yra sunkiųjų kėlimo ir paleidimo sistema, naudojama tiltų konstrukcijoje, ištikimybės spindulio montavime ir didelio masto infrastruktūros projektuose. Šiame dokumente aprašoma gamybos procedūra, įskaitant dizainą, gamybą, surinkimą, bandymus ir kokybės kontrolę.

2. Dizainas ir inžinerija
2.1 Projektavimo specifikacijos
Kėlimo talpa: 800 metrinių tonų

Span: Reguliuojamas (paprastai 30 m - 60 m)

Maitinimo sistema: hidraulinė\/elektrinė

Valdymo sistema: PLC pagrįsta nuotoliniu būdu

Saugos funkcijos: Apsauga nuo perkrovos, avariniai stabdžiai, priešvėžinės sistemos sistema

2.2 Struktūrinė analizė
Baigtinių elementų analizė (FEA) apkrovos pasiskirstymui

Dinaminio apkrovos bandymo modeliavimas

ISO 4301, EN 13001 ir ASME B30 standartų laikymasis

2.3 Patvirtinimas ir sertifikavimas
Dizainas peržiūrėjo trečiųjų šalių inžinerinių firmų

Vietos reguliavimo reikalavimų laikymasis

3. Medžiagos pirkimai
3.1 Pagrindiniai komponentai
Pagrindinis sijos: didelio stiprumo plienas (ASTM A572\/A992)

Pabaigos vežimai: sustiprintas plienas su sunkiaisiais ratais

Kelio kėlimo mechanizmas: vielos lynai, hidrauliniai cilindrai ir skiautai

Elektros ir hidraulinės sistemos: varikliai, siurbliai, valdymo plokštės

3.2 Tiekėjo kvalifikacija
Sertifikuoti plieno tiekėjai (ISO 9001)

Hidrauliniai komponentai iš žinomų gamintojų (Bosch Rexroth, Parker)

4. Gamybos procesas
4.1 Pjovimas ir apdirbimas
CNC plazmos\/lazerio pjaustymas tikslumui

Ryšio taškų gręžimas ir frezavimas

4.2 Suvirinimas ir surinkimas
Pagrindinių sijų panardintas lanko suvirinimas (pjūklas)

Ultragarsinis bandymas (UT) ir magnetinių dalelių tikrinimas (MPI), siekiant suvirinimo vientisumo

Vežimėlių, keltuvų ir galinių vežimų surinkimas

4.3 Paviršiaus apdorojimas
Smėlio spalvos (SA 2.5 standartas)

Epoksidinis gruntas + poliuretano viršutinis sluoksnis, skirtas atsparumui korozijai

5. Asamblėja ir integracija
5.1 Mechaninis surinkimas
Pagrindinių sijų montavimas ant galinių vežimų

Kėlimo gervių ir vežimėlių montavimas

Lyginimo patikrinimai su lazerio išlyginimu

5.2 Elektros ir hidraulinė integracija
Valdymo plokščių ir jutiklių laidai

Hidraulinės žarnos maršrutas ir slėgio bandymai

6. Testavimas ir paleidimas
6.1 Gamyklos priėmimo testas (riebalai)
Statinio apkrovos testas: 100% SWL (800 tonų) + 25% perkrova (1000 tonų)

Dinaminio apkrovos testas: kėlimas ir pervažiavimas esant vardinei talpai

Funkciniai testai: Avarinis sustojimas, ribiniai jungikliai ir nuotolinio valdymo pultas

6.2 Vietos paleidimas
Erekcija projekto svetainėje

Galutinis apkrovos testas realiomis sąlygomis

7. Kokybės kontrolė ir dokumentacija
7.1 tikrinimo etapai
Žaliavų patikrinimas

Matmenų patikrinimai gaminimo metu

Galutinis patikrinimas prieš išsiunčiant

7.2 Dokumentacija
Medžiagos sertifikatai (MTC)

Suvirinimo procedūros specifikacijos (WPS)

Testo ataskaitos (riebalai, NDT)

Eksploatavimo ir priežiūros vadovas

8. Pristatymas ir diegimas
Gabenamas moduliniuose skyriuose

Tvarkytų technikų surinkimas vietoje

Nurodyti operatoriaus mokymai

9. Saugumas ir atitiktis
OSHA\/ISO saugos atitiktis

Periodinis techninės priežiūros grafikas

Išvada
800-} tonos pluošto paleidimo krano gamyba apima griežtą inžineriją, tikslaus gamybos ir kruopštaus bandymo, kad būtų užtikrintas patikimumas ir saugumas atliekant sunkių kėlimo operacijas.





Bendrovė įdiegė intelektualios įrangos valdymo platformą ir įdiegė 310 rinkinių (rinkinių) tvarkymo ir suvirinimo robotų. Užbaigus planą, bus daugiau nei 500 rinkinių (rinkinių), o įrangos tinklo norma sieks 95%. Naudojamos 32 suvirinimo linijos, planuojama įdiegti 50, o visos produktų linijos automatizavimo greitis pasiekė 85%.
