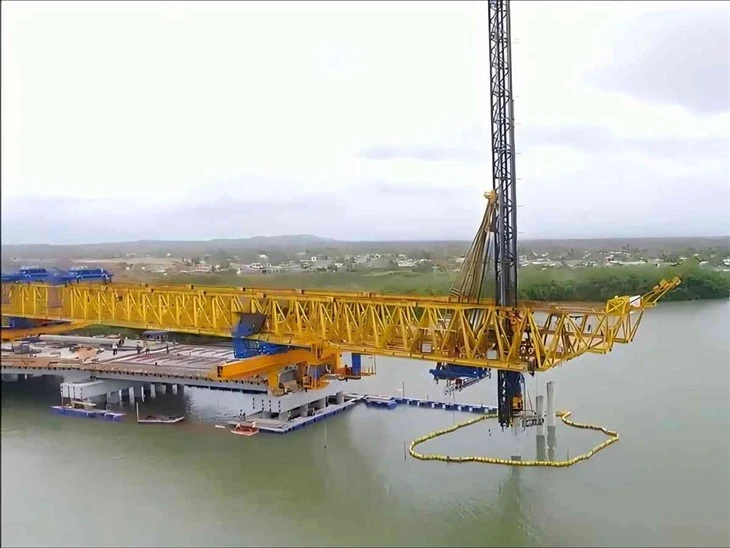

120tono tilto spindulio paleidimo priemonė

120- ton tilto pluošto paleidimo priemonėyra specializuotas sunkiosios statybinės įrangos gabalas, skirtas efektyviai ir saugiai įrengti tiltų ištikimybės betonines sijas. Paprastai jis naudojamas greitkelio, geležinkelio ir viaduko konstrukcijose, užtikrinant greitą ir tikslų didelių sijų, turinčių minimalų darbo ir maksimalų saugumą, išdėstymą.





A 120- tonų tilto pluošto paleidimo įrenginys yra specializuotas sunkiosios įrangos gabalas, skirtas tiltų sijų kėlimui ir padėjimui statybos projektų metu. Čia yra pagrindinės jo savybės:

1. Apkrovos talpa ir struktūra
Kėlimo pajėgumas: 120 tonų, tinkami valdyti dideles tikrinimo sijas.

Struktūra: Paprastai susideda iš pagrindinio sijos, atraminių kojų ir vežimėlių sistemos.

Medžiaga: didelio stiprumo plienas, kad būtų patvarumas ir stabilumas.

2. Darbo mechanizmas
„Girder“ paleidimo sistema: juda sijomis iš vieno tarpo į kitą naudodami geležinkelio sistemą.

Vežimėlio mechanizmas: aprūpinta gerve kėlimo ir padėties sijų.

Hidraulinė ar elektrinė pavara: užtikrina sklandų veikimą ir tikslią valdymą.

3. Operatyvinės savybės
SPAN pritaikomumas: tinkamas skirtingams tilto ilgio ilgiui.

Reguliuojamos atraminės kojos: leidžia lanksčiau skirtingose ​​vietovėse ir darbo sąlygose.

Nuotolinis ir rankinis valdymas: pagerina saugumą ir tikslumą.

4. Saugos funkcijos
Apsauga nuo perkrovos: neleidžia per dideliam svoriui sugadinti mašiną.

Anti-Tilt System: palaiko pusiausvyrą tvarkant dideles apkrovas.

Avarinės stotelės sistema: užtikrina nedelsiant išjungimą, jei gedimo atveju.

5. Mobilumas ir diegimas
Modulinis dizainas: leidžia lengvai surinkti, išardyti ir transportuoti.

Savarankiškos sistemos sistema: savarankiškai juda ant tilto prieplaukų.

Kompaktiška struktūra: tinkama sandarioms statybvietėms.

6. Taikymo sritys
Greitkelio ir geležinkelio tilto statyba

Miesto viadukai ir viadukai

Prabandus betono sijos erekcija





A 120- tonų tilto spindulio paleidimo priemonė yra specializuotas sunkiųjų mašinų gabalas, naudojamas tiltų konstrukcijai pastatyti ištikimo betono sijas. Čia yra tipiškos jo specifikacijos:

1. Bendrieji parametrai
Kėlimo talpa: 120 tonų

Taikomas tilto tarpas: 20–50 metrų (skiriasi pagal modelį)

Taikomas pluošto tipas: Iškirpimo betono sijos („T-pluoštas“, „Box“ sijos, I spindulio ir kt.)

Struktūros tipas: santvaros arba dėžutės sijos paleidimo priemonė

2. Mechaninės specifikacijos
Pagrindinio sijos ilgis: 35–55 metrai (pritaikomas)

Paleidimo greitis: 3–5 m\/min (kinta)

Sijos erekcijos metodas: subalansuotas konsole arba viso spanos rinkinys

Takelio tipas: prie geležinkelio pritvirtintas ar guminis

3. Kelio kėlimo mechanizmas
Kėlimo gervės talpa: 120 tonų

Kėlimo greitis: 0. 5–5 m\/min

Gervių skaičius: 2 arba 4 (remiantis dizainu)

4. Kelionės mechanizmas
Skersinis judėjimo greitis: 2–6 m\/min

Išilginis judėjimo greitis: 3–8 m\/min

Maitinimo šaltinis: hidraulinis arba elektrinis variklis

5. Maitinimo šaltinis
Įtampa: 380 V\/50Hz (pritaikomas)

Valdymo režimas: nuotolinio valdymo pultas + rankinis veikimas

6. Saugos funkcijos
Apsauga nuo perkrovos

Avarinių stotelių sistema

Apsauga nuo nuotakos

Vėjo atsparumas iki 10 m\/s









A 120- tonų tilto pluošto paleidiklis (dar žinomas kaip tilto sijos paleidimo priemonė arba tilto erekcijos kranas) yra specializuota statybos aparatas, naudojamas tiltų pastatytam ištikimosi betonui ar plieninėms sijoms. Jį sudaro keli pagrindiniai komponentai:

1. Pagrindinė struktūra
Pagrindinė sija: pirminė apkrovos nešiojanti sija, apimanti tiltą, palaiko.

Atraminės kojos (priekinė ir galinė): reguliuojamos kojos, palaikančios paleidimo įrenginį ant prieplaukų.

Galinės sijos: esančios abiejuose galuose, jungiantis pagrindinį siją prie atraminių kojų.

2. Kėlimo ir kėlimo sistema
Gervės ir keltuvai: naudojamos pakeliant ir išdėstyti priešgaisrines singlus.

Vielos lynai ir skriemuliai: būtina kontroliuoti kėlimą ir judėjimą.

Hidraulinė sistema: suteikia galią kėlimui ir padėties nustatymui.

3. Kelionės mechanizmas
Bėgo ar takelių sistema: leidžia paleidimo priemonei judėti išilgai tilto suderinimo.

Vežimėlio mechanizmas: kėlimo sistemą perkelia pirmyn ir atgal.

Pavaros varikliai ir pavarų sistema: teikia judesius ir padėties nustatymą.

4. Saugos ir valdymo sistema
Elektros valdymo sistema: PLC (programuojamas loginis valdiklis) automatizavimui.

Nuotolinio valdymo pultas: leidžia operatoriams saugiai valdyti paleidimo priemonę.

Jutikliai ir ribiniai jungikliai: Užtikrinkite saugumą ir užkirskite kelią perkrovai.

Stabdymo sistema: užkerta kelią nekontroliuojamam judėjimui.

5. Maitinimo sistema
Elektrinis arba hidraulinis galios blokas: suteikia reikiamą energiją kėlimui ir judėjimui.

Kabeliai ir jungtys: Užtikrinkite patikimą galios perdavimą.

6. Palaikymo ir stabilumo komponentai
Atsvara: subalansuoja struktūrą ir apsaugo nuo pakreipimo.

Reguliuojamos atramos: užtikrina stabilumą skirtingose ​​vietovėse.









A 120- tonų tilto spindulio paleidimo priemonė yra specializuota įranga, naudojama tilto statybos metu paleisti ištikimybės tilto sijas ar sijas. Paprastai jis naudojamas didelio masto infrastruktūros projektuose, tokiuose kaip greitkelio ir geležinkelio tiltai. Čia yra keletas pagrindinių 120- ton tilto spindulio paleidimo priemonės pranašumų:

1. Didelė kėlimo talpa
120- tonos talpa leidžia jai valdyti dideles ir sunkias išankstinio tilto sijas, todėl ji yra tinkama įvairiems tiltų statybos projektams.

2. Padidėjęs efektyvumas
Sumažina kelių kranų poreikį, supaprastindamas pluošto paleidimo procesą.

Greitėja statyba, sumažina projekto terminus ir darbo sąnaudas.

3. Patobulinta sauga
Suprojektuotas su pažangiomis saugos funkcijomis, įskaitant apsaugos nuo perkrovos ir stabilumo mechanizmus.

Sumažina riziką, susijusią su rankiniu būdu tvarkymu ir tradiciniu kėlimu kranu.

4. Tiltų konstrukcijos universalumas
Tinka įvairių tipų tiltų tarpsniams, įskaitant tiesiog palaikomas sijas, ištisines sijas ir konsolės tiltus.

Gali būti naudojamas tiek greitkelio, tiek geležinkelio tilto konstrukcijai.

5. Pritaikomumas prie sudėtingų reljefų
Gali veikti sudėtingoje aplinkoje, įskaitant kalnuotus regionus, upes ir miesto zonas, kuriose yra ribota erdvė.

Įgalina statybą tose vietose, kur sunku prieiti prie krano.

6. Ekonominis sprendimas
Sumažina priklausomybę nuo didelių kranų ir plačių pastolių, sumažindama bendras statybos sąnaudas.

Sumažina kelių uždarymą ir eismo sutrikimus.

7. Tikslumas ir automatizavimas
Įrengtos automatinės valdymo sistemos, kad būtų galima tiksliai padėti ir suderinti sijas.

Nuotolinio valdymo operacija padidina tikslumą ir sumažina žmogaus intervenciją.

8. Modulinė ir pritaikoma
Gali būti pritaikytas atsižvelgiant į konkrečius projekto reikalavimus, tokius kaip ilgio ilgis ir sijos dydžiai.

Modulinė konstrukcija leidžia lengvai transportuoti ir surinkti.





A 120- tonų tilto pluošto paleidimo priemonė yra specializuota sunkiosios mašinos gabalas, naudojamas tiltų statybos projektuose, skirtuose kėlimo ir pastatymo sijų ar sijų ant tiltų prieplaukų kėlimo ir pastatymo ir pastatymo. Šie paleidimo įrenginiai yra būtini didelio masto infrastruktūros projektams, ypač greitkelių ir geležinkelio tiltams.

120- ton tilto spindulio paleidimo priemonės programos
Greitkelio tilto konstrukcija

Naudojamas iškėlimui ir pastatyti ištikimybę arba plienines sijas per tilto tarpus.

Efektyviai veikia uždarose vietose ar srityse, kuriose yra ribota krano prieiga.

Geležinkelio tilto konstrukcija

Būtina paleisti sunkiųjų geležinkelio tilto sijos per ilgą tarpą.

Užtikrina tikslų greitųjų geležinkelio projektų suderinimą.

Miesto viaduko konstrukcija

Naudojami padidintuose metro ir miesto transporto projektuose, kad būtų galima įrengti iš anksto pastatytas sijas.

Sumažina statybos laiką perpildytame miesto aplinkoje.

Upių ir slėnio sankryžos

Naudojamas tiltų statybai virš upių, slėnių ar tarpeklių, kur privažiavimas ant žemės yra sudėtinga.

Pašalina laikinų pastolių ar esminių poreikį.

Viaduko ir perteklių konstrukcija

Efektyviai sumontuoja tiltų sijas per esamus kelius ar geležinkelio takus, nenukreipdami eismo.

Sumažina priklausomybę nuo didelių kranų.

Segmentinė tilto konstrukcija

Gali būti naudojamas kartu su „Precast Segmental Bridge“ statybos technika.

Padeda iš eilės paleisti priešakinius segmentus.





1. Dizainas ir inžinerija
Patvirtinkite projekto specifikacijas (tarpsnis, kėlimo pajėgumas, vietos sąlygos).

Struktūrinis ir mechaninis dizainas (CAD brėžiniai, FEM analizė).

Elektros ir hidraulinės sistemos projektavimas.

2. Medžiagos pirkimai
Didelio stiprumo konstrukcinis plienas (Q345B arba ekvivalentas).

Hidraulinės sistemos komponentai (siurbliai, cilindrai, žarnos).

Varikliai, gervės ir kėlimo mechanizmai.

Elektros valdymo sistemos (PLC, jutikliai, laidai).

Tvirtinimo detalės, suvirinimo medžiagos ir saugos įranga.

3. Gaminimas ir gamyba
3.1 Plieno konstrukcijos gamyba
Pjovimas: Plieninių plokštelių CNC pjaustymas.

Suvirinimas: Visas raktų sąnarių suvirinimas.

Apdirbimas: tikslus komponentų gręžimas ir formavimas.

Paviršiaus apdorojimas: smėlio pūtimas, rūdijims atspari danga ir dažymas.

3.2 Mechaninis ir hidraulinis rinkinys
Pagrindinių kėlimo mechanizmų įrengimas (gervės, skriemuliai, kabliukai).

Hidraulinių cilindrų ir vamzdynų sistemos integracija.

Variklio ir pavarų dėžės komplektas.

3.3 Elektros sistemos integracija
PLC valdymo sistemos įrengimas.

Laidų ir jutiklių išdėstymas.

Avarinės stotelės ir saugos funkcijos.

4. Surinkimas ir išankstinis patikrinimas
Gamyklos skyrių išankstinis surinkimas.

Atskirų komponentų apkrovos testas.

Hidraulinių ir elektrinių sistemų funkcinis bandymas.

5. Gamyklos apkrovos bandymas
Neįkrovos testas: Judėjimo ir suderinimo tikrinimas.

Statinio apkrovos testas: testavimas naudojant 120- tonos lygiavertį svorį.

Dinaminio apkrovos testas: veikimas imituotomis sąlygomis.

6. Išmontavimas ir transportas
Visų komponentų žymėjimas, kad būtų lengva surinkti.

Pakavimas ir transportavimas į svetainę.

7. Įdiegimas vietoje ir paleidimas
Gantry erekcija ir išlyginimas.

Galutinis tilto paleidimo surinkimo surinkimas.

Bandymai realiomis sąlygomis.

8. Mokymai ir perdavimas
Operatoriaus mokymai saugiam eksploatavimui.

Priežiūros gairės ir trikčių šalinimas.

Galutinis perdavimas ir dokumentacija.





Bendrovė įdiegė intelektualios įrangos valdymo platformą ir įdiegė 310 rinkinių (rinkinių) tvarkymo ir suvirinimo robotų. Užbaigus planą, bus daugiau nei 500 rinkinių (rinkinių), o įrangos tinklo norma sieks 95%. Naudojamos 32 suvirinimo linijos, planuojama įdiegti 50, o visos produktų linijos automatizavimo greitis pasiekė 85%.
