Tiltinis kranas ritiniui

Tiltinis kranas ritiniams tvarkyti yra pažangi medžiagų tvarkymo sistema, sukurta saugiam, efektyviam ir tiksliam ritinių transportavimui įvairiose pramoninėse aplinkose, tokiose kaip plieno gamyklos, aliuminio gamybos įmonės ir sandėliai. Krano sistema sujungia novatorišką inžinerinį dizainą ir tvirtą konstrukciją, kad būtų užtikrintas patikimumas ir produktyvumas sudėtingoje darbo aplinkoje.

Tiltinis kranas ritės tvarkymui turi pritaikomą keliamąją galią. Priklausomai nuo eksploatacinių poreikių, jis skirtas įvairiems ritinių svoriams, nuo kelių tonų iki daugiau nei 100 tonų. Jame yra specialus ritės griebtuvas.

Jame taip pat įrengti specialūs kėlimo mechanizmai, tokie kaip C formos kabliukai, magnetai ar vakuuminiai keltuvai, užtikrinantys saugų ir nepažeidžiamą ritinių tvarkymą.

Tiltinis kranas ritės tvarkymui turi didelio tikslumo valdymo sistemą. Jame naudojama pažangi dažnio konvertavimo technologija ir siūbavimo slopinimo mechanizmai, kad būtų pasiektas sklandus ir tikslus judėjimas. Jis pagamintas iš didelio stiprumo plieno ir korozijai atsparių komponentų, kad atlaikytų atšiaurią darbo aplinką ir užtikrintų ilgą tarnavimo laiką.

Pagrindiniai komponentai: variklis

Kilmės vieta: Henanas, Kinija

Garantija: 2 metai

Svoris (KG): 3000 kg

Vaizdo įrašo patikrinimas: pateikiama

Mašinų bandymo ataskaita: pateikta

Taikymas: dirbtuvės

Kėlimo mechanizmas: Eliectric Hoist

Krano savybė: Lengvai valdomas tiltinis kranas

Valdymo būdas: belaidis nuotolinio valdymo pultas

Maitinimo šaltinis: vartotojų vietinė maitinimo sistema

Spalva: Priimtina pritaikyta spalva

Kėlimo greitis: Reguliuojamas greitis

1. Tolimoji šviesa

Pagrindinė tiltinio krano sija, naudojama ritinių tvarkymui, yra labai svarbus komponentas, o jos konstrukcija ir specifikacijos yra pritaikytos prie konkrečių tvarkomos medžiagos reikalavimų.

Paprastai pagrindinė sija yra dėžė arba I-sijos konstrukcija, užtikrinanti tinkamą stiprumą ir standumą. Ritės kėlimui sijoje gali būti specializuotų kėlimo priedų, tokių kaip C formos kabliukai, magnetai arba spaustukai, kad būtų galima tvirtai pritvirtinti ritę.

Aukštos kokybės plienas (pvz., Q235 arba Q345) naudojamas pagrindinei sijai, siekiant pagerinti patvarumą ir laikomąją galią.

Norint pailginti tarnavimo laiką, gali būti naudojamos atitinkamos paviršiaus apdorojimo priemonės (pvz., antikorozinės dangos).

Pagrindinės sijos talpa skirta atlaikyti ritės svorį, nuo kelių tonų iki šimtų tonų. Projektuojant atsižvelgiama į tokius veiksnius kaip dinaminės apkrovos ir saugos faktoriai.

Pagrindinės sijos tarpatramis priklauso nuo krano panaudojimo ir dirbtuvės ar tvarkymo zonos pločio. Sija yra integruota su keltuvo ir skriemulio sistema, kad būtų užtikrintas sklandus horizontalus ir vertikalus judėjimas.

Kėlimo sistema

Ritėms tvarkyti naudojamo viršutinio krano kėlimo sistemą paprastai sudaro keli pagrindiniai komponentai ir funkcijos, užtikrinančios saugų, efektyvų ir tikslų sunkių ir subtilių krovinių, pavyzdžiui, plieno ar aliuminio ritinių, kėlimą.

Variklis: Galingas variklis su kintamo greičio valdymu kėlimo greičiui reguliuoti.

Vielinis lynas arba grandinė: Kroviniui pakelti naudojamas didelio stiprumo plieninis vielinis lynas arba grandinė. Ritėms pirmenybė teikiama vieliniam lynui dėl didesnės apkrovos ir sklandaus veikimo.

Būgnas: vielinis lynas apvyniojamas aplink būgną su grioveliais, kad būtų galima pakelti arba nuleisti ritę.

Stabdžių sistema: saugus stabdys užtikrina, kad krovinys eksploatacijos metu išliks saugus.

C kabliukas: C kabliukas sugriebia vidinį ritės skersmenį (ID).

Elektromagnetiniai keltuvai: tinka metalinėms ritėms kelti, šie prietaisai naudoja magnetinį lauką kroviniui patraukti.

Vakuuminiai keltuvai: nemetalinėms arba padengtoms ritėms naudojamas siurbtukas.

Gnybtai: reguliuojami mechaniniai spaustukai gali sugriebti išorinį skersmenį (OD) arba ritės šonus.

3.Pabaigavežimas

Galinis tiltinio krano rėmas, naudojamas ritėms valdyti, vaidina gyvybiškai svarbų vaidmenį visoje sistemoje. Jis palaiko tilto sijas ir leidžia sklandžiai bei patikimai judėti krano bėgiais.

Ritinio krano galinis rėmas skirtas atlaikyti dideles apkrovas, būdingas plieniniams ar metaliniams ritiniams, užtikrinant ilgaamžiškumą ir didelę apkrovą. Tinkamas išlygiavimas užtikrina, kad kranas sklandžiai judėtų per vikšrus, neapkraunant krano konstrukcijos ir nepakenkiant apkrovos stabilumui.

4.Krano judėjimo mechanizmas

1) Darbo principas

Važiavimo mechanizmas yra varomas elektra, tiekiama per laidžius strypus, trosus arba kabelių būgnus. Paprastai dvigubi varikliai naudojami sinchronizuotam ir subalansuotam abiejų krano pusių judėjimui. Variklio sukimasis ratams perduodamas per pavarų dėžę ir movas. Pavarų dėžė sumažina variklio greitį, tuo pačiu padidindama sukimo momentą dirbant su didele apkrova. Varomieji ratai, sumontuoti ant galinių rėmų, varo kraną išilgai bėgių sijų. Tuščiosios eigos ratai užtikrina stabilumą ir atramą. Kryptį ir greitį operatorius valdo per valdymo pultą. Kintamo dažnio pavaros (VFD) dažnai naudojamos sklandžiai reguliuoti greitį, leidžiantį tiksliai nustatyti ritių padėtį. Variklyje arba pavarų dėžėje integruoti stabdžiai naudojami kranui prireikus sulėtinti ir sustabdyti.

2) Krano veikimo mechanizmo funkcijos

Krano judėjimas palei tiltą: krano eigos mechanizmas leidžia tiltiniam kranui judėti horizontaliai per tilto ilgį. Paprastai jį sudaro ratų arba vikšrų rinkinys, sumontuotas tilto sijos šone. Šis judesys yra būtinas norint pastatyti kraną įvairiose darbo vietose, pavyzdžiui, ritinių laikymo vietose ar darbo vietose.

Tikslus valdymas: ritės, ypač plieninės, yra sunkios ir su jais reikia elgtis atsargiai. Krano eigos mechanizmas leidžia tiksliai nustatyti krano padėtį, užtikrinant, kad ritinius būtų galima paimti, perkelti ir įdėti labai tiksliai, taip sumažinant žalos riziką.

Kėlimas ir nuleidimas: krano eigos mechanizmas kartu su keltuvu yra atsakingas už ritinių pakėlimą ir nuleidimą. Krovinį galima pakelti į reikiamą aukštį ir perkelti palei tiltą į norimą vietą.

Krovinio stabilumas: važiavimo mechanizmas padeda išlaikyti krano stabilumą vežant krovinį, užkertant kelią siūbavimui ar svyravimui, kuris gali atsirasti horizontaliai judant ritėms.

Efektyvus transportavimas: leidžiant kranui važiuoti visu tiltu, galima maksimaliai padidinti krano galimybes aprėpti didelę darbo zoną, o tai leidžia efektyviai transportuoti ritinius iš sandėlio į apdorojimo ar pakrovimo zonas.

Sauga: Važiavimo mechanizmas užtikrina, kad kranas galėtų sklandžiai judėti savo keliu, sumažinant nelaimingų atsitikimų tikimybę, ypač judant dideliems ir sunkiems ritiniams, kurie gali būti pavojingi nukritę ar netinkamai valdomi.

5. Vežimėlio judėjimo mechanizmas

1) Darbo principas

Tiltinio krano vežimėlio važiavimo mechanizmo veikimas apima elektrinę pavaros sistemą, kuri vežimėlį judina tilto bėgiais. Operatorius atidžiai jį valdo nuotolinio valdymo pulteliu arba valdymo skydeliu, kad ritės apkrovą judėtų horizontaliai ir vertikaliai, užtikrinant efektyvų ir saugų valdymą. Sistema sukurta taip, kad užtikrintų tikslų judėjimą ir saugos funkcijas, kad būtų išvengta nelaimingų atsitikimų ir būtų apsaugotos krano dalys.

2) Vežimėlio veikimo mechanizmo funkcija

Horizontalus judėjimas: pagrindinė vežimėlio eigos mechanizmo funkcija yra užtikrinti horizontalų judėjimą tiltinio krano tarpatramyje. Tai leidžia kranui perkelti krovinį, šiuo atveju ritę, iš vienos pusės į kitą per tilto ilgį.

Krovinio padėtis: Vežimėlis gali tiksliai nustatyti krovinio padėtį. Naudojant ritinius, kurie dažnai yra sunkūs ir trapūs, šis tikslumas yra labai svarbus siekiant išvengti žalos ir užtikrinti saugumą kėlimo ir transportavimo metu.

Koordinavimas su tiltu ir keltuvu: Vežimėlis yra didesnės krano sistemos dalis, kurią sudaro tiltas (judantis išilgai bėgių) ir keltuvas (judantis vertikaliai). Vežimėlio judėjimas veikia derinant su keltuvu, kad ritė būtų perkelta iš vieno taško į kitą, sulygiuojant ją su norima pakrovimo ar iškrovimo zona.

Saugos ypatybės: Vežimėlio mechanizmas paprastai turi saugos sistemas, tokias kaip ribiniai jungikliai, apsauga nuo perkrovos ir apsaugos nuo siūbavimo valdymas, kad būtų užtikrintas sklandus veikimas ir išvengta nelaimingų atsitikimų, ypač dirbant su didelėmis, sunkiomis ritėmis.

Efektyvus ritinių tvarkymas: Ritės dažnai tvarkomos tokiose pramonės šakose kaip plieno gamyba ar metalo apdirbimas, kurioms reikalingas tikslumas ir greitis. Vežimėlio judėjimo mechanizmas leidžia kranui greitai nugabenti ritinius į sandėliavimo, apdorojimo ar gabenimo vietas.

Reguliuojamas greitis ir valdymas: Vežimėlis gali važiuoti skirtingu greičiu, kad būtų galima valdyti įvairaus svorio ir dydžio ritinius. Kai kuriose pažangiose sistemose netgi yra kintamo dažnio pavaros, užtikrinančios sklandų pagreitį ir lėtėjimą, o tai labai svarbu sprendžiant jautrias ar sunkias apkrovas, tokias kaip ritės.

6.Krano ratas

Funkcija

Krano ratas yra važiavimo mechanizmo dalis, leidžianti viršutiniam kranui judėti išilgai horizontalios ašies.

Jis skirtas atlaikyti didelius krovinius ir leidžia kranui saugiai ir efektyviai transportuoti ritinius.

Jis turi užtikrinti tikslų judėjimą, kad būtų išvengta apkrovos nestabilumo, ypač dirbant su sunkiomis ar gležnomis ritėmis.

Dizaino ypatybės

Medžiaga: Pagaminta iš labai stiprių medžiagų, tokių kaip kaltas arba liejamas plienas, kad būtų atsparus dilimui, deformacijai ir aukštam slėgiui. Naudojamos medžiagos yra 42CrMo4 arba lygiavertės klasės, užtikrinančios puikią laikomąją galią.

Rato forma: Ratai paprastai yra su flanšais, kad būtų išlaikytas tinkamas išlygiavimas bėgių kelyje ir būtų išvengta nuvažiavimo nuo bėgių. Protektorius gali būti sukietintas, kad būtų sumažintas susidėvėjimas ir pailgintas tarnavimo laikas.

Kranų ratų tipai

Vienas flanšas: užtikrina išlygiavimą ir neleidžia nuvažiuoti nuo bėgių.

Dvigubas flanšas: užtikrina papildomą saugumą, ypač didelės talpos kranams.

Plokščias protektorius: specialus bėgių ir bėgių suvedimo dizainas.

7.Krano kabliukas

Viršutinio krano krano kablys yra specializuotas ritės kėlimo įtaisas, naudojamas sunkiųjų metalų ritėms arba ritėms, pvz., plieno ar aliuminio ritėms, tvarkyti pramoninėje aplinkoje.

Kablio dizainas: C formos kabliukai dažniausiai naudojami ritėms tvarkyti, kai jie praeina per ritės centrą (akį), pagaminti iš aukštos kokybės legiruoto plieno, kad būtų užtikrintas tvirtumas ir ilgaamžiškumas.

Talpa: apkrovos galia paprastai yra pagaminta pagal užsakymą, nuo kelių tonų iki šimtų tonų.

Sukimosi mechanizmas (pasirenkamas): kai kuriuose kabliuose yra 360 laipsnių sukimosi mechanizmas, kad būtų galima tiksliai nustatyti apkrovą.

Izoliacinė danga: gali būti padengta apsaugine danga, kad būtų išvengta ritės paviršiaus pažeidimo.

Saugos savybės: Užrakto mechanizmas apsaugo nuo atsitiktinio atsikabinimo. Perkrovos indikatorius užtikrina saugumą.

Atsvaras: išlaiko pusiausvyrą keliant asimetrines arba skirtingo svorio ritinius.

Variklis

Varikliai, naudojami viršutinių kranų tvarkymo ritėse, dažnai turi atitikti specifinius reikalavimus, atsižvelgiant į pritaikymą, keliamąją galią ir darbo aplinką.

Variklių tipai

Kintamosios srovės varikliai: dažniausiai naudojami viršutiniuose kranuose dėl jų patvarumo ir efektyvumo. Paprastai pirmenybė teikiama voverės narvelio indukciniams varikliams.

Nuolatinės srovės varikliai: naudojami tais atvejais, kai reikalingas tikslus greičio valdymas, tačiau dabar mažiau paplitę dėl kintamosios srovės variklių pavarų pažangos.

Servo varikliai: naudojami didelio tikslumo valdymui, dažnai naudojami šiuolaikiniuose kranuose su pažangia automatika.

Variklis turi būti suderintas su viršutinio krano keliamąją galią. Norint valdyti ritinius, kuriuose gali būti naudojamos sunkios plieninės ritės, gali prireikti didelės talpos variklio (pvz., 10-50+ tonų).

Variklis turi būti suprojektuotas taip, kad veiktų dideliu apkrovimu ir paprastai priskiriamas FEM/ISO darbo klasei, pvz., M5, M6 ar aukštesnei, dažnai paleidžiant/sustabdant ir naudojant daug.

Kintamo dažnio pavaros (VFD) dažnai naudojamos su varikliais, kad būtų užtikrintas sklandus pagreitis, lėtėjimas ir greičio valdymas. Tai būtina norint saugiai valdyti ritinius, kad būtų išvengta žalos.

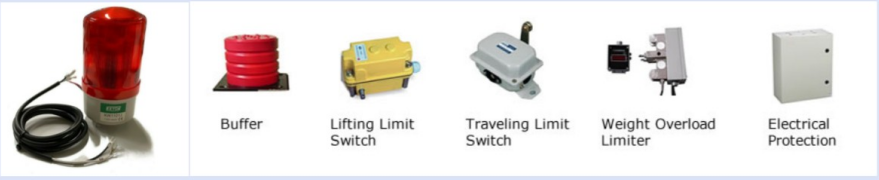

Garso ir šviesos signalizacija bei eigos jungiklis

1) Garso ir šviesos signalizacija

Viršutinių kranų valdymo ritinių garso ir šviesos signalizacijos sistemos sukurtos taip, kad užtikrintų saugumą ir įspėtų operatorių ar šalia esantį personalą apie eksploatavimo sąlygas ar pavojus. Šie pavojaus signalai yra labai svarbūs sunkiųjų mašinų aplinkoje, ypač dirbant su sunkiomis ar potencialiai pavojingomis medžiagomis, tokiomis kaip ritės.

Garsinis pavojaus signalas: paprastai sirena arba garsinis signalas, skleidžiantis stiprų garsą, įspėjantis operatorių ir netoliese esantį personalą apie įvairias situacijas. Priklausomai nuo skubos, jo aukštis arba trukmė gali skirtis (pvz., nenutrūkstamas garsas avarinei situacijai arba trumpų garsų serija įspėjimui).

Šviesos signalas (švyturys): mirksi lemputė (dažniausiai besisukantis švyturėlis arba šviesos diodas), kuri vizualiai rodo esamą krano būseną. Paprastai skirtingos šviesos spalvos naudojamos skirtingiems pavojaus signalams nurodyti:

Raudona lemputė: rimtas įspėjimas arba avarinė situacija (pvz., krano gedimas, perkrovos situacija).

Geltona/gintarinė lemputė: įspėjamasis signalas (pvz., kranas yra netoli apkrovos ribos ir jį reikia prižiūrėti).

Žalia šviesa: rodo, kad viskas normalu.

Mėlyna šviesa: kartais naudojama norint parodyti, kad kranas yra naudojamas, paprastai kaip šalia esančių darbuotojų saugos priemonė.

2) Ribinis jungiklis

Ritėms valdyti naudojamų viršutinių kranų ribiniai jungikliai yra esminis komponentas, užtikrinantis saugų ir efektyvų krano veikimą. Šie jungikliai skirti apriboti krano keltuvo, vežimėlio ar tilto judėjimą, užkertant kelią pervažiavimui už saugių eksploatavimo ribų. Jie dažnai naudojami tais atvejais, kai tikslus padėties nustatymas yra labai svarbus, pavyzdžiui, tvarkant ritinius, kurie gali būti sunkūs ir jautrūs.

Ribinių jungiklių tipai:

Mechaniniai ribiniai jungikliai: šie jungikliai įjungiami naudojant fizinį kontaktą su judančiomis krano dalimis. Jie gali būti montuojami ant krano konstrukcijos ir nustato, kada keltuvas ar vežimėlis pasiekia tam tikrą padėtį.

Elektroniniai ribiniai jungikliai: Šie jungikliai veikia be fizinio kontakto. Jie remiasi jutikliais, tokiais kaip artumo jutikliai, kad nustatytų judančių krano dalių padėtį. Jie yra patvaresni ir reikalauja mažiau priežiūros nei mechaniniai jungikliai.

Sukamieji ribiniai jungikliai: jie dažnai naudojami kranuose, kad būtų galima tiksliai valdyti sukimąsi. Jie stebi krano ar keltuvo sukimąsi ir sustabdo sukimąsi, kai pasiekiama nustatyta riba.

Traukimo lyno ribiniai jungikliai: naudojami situacijose, kai kranas juda didesniu atstumu. Jungiklis įsijungia, kai lynas patraukiamas, kai kranas pasiekia važiavimo ribą.

10.Saugos įtaisai

Antžeminiai kranai, naudojami ritinių tvarkymui, ypač tokiose pramonės šakose kaip plieno gamyklos ar sandėliai, turi būti aprūpinti įvairiais saugos įtaisais, apsaugančiais darbuotojus, įrangą ir krovinius.

Apsauga nuo perkrovos: neleidžia kranui kelti krovinių, viršijančių jo vardinę galią.

Apsaugos nuo susidūrimo įtaisas: užtikrina, kad kranas nesusidurtų su kita įranga, konstrukcijomis ar kitais veikiančiais kranais.

Avarinis stabdymas (E-Stop): leidžia operatoriui avariniu atveju nedelsiant sustabdyti kraną.

Kėlimo ribinis jungiklis: apsaugo nuo pernelyg didelio kablio judėjimo aukštyn ir žemyn.

Apsaugos nuo siūbavimo valdymas: sumažina apkrovos svyravimą, kad būtų padidintas saugumas eksploatacijos metu, ypač judant sunkiems ritiniams.

Apsauga nuo perkaitimo: neleidžia perkaisti krano variklio arba keltuvo mechanizmo.

Krovinio padėties nustatymo sistema: užtikrina tikslų ritės padėties nustatymą, sumažindama ritės nukritimo ar sugadinimo riziką.

Įspėjamasis indikatorius: įspėja operatorių ir netoliese esantį personalą apie krano judėjimą, galimus pavojus arba įrangos gedimą.

Avarinis maitinimas: užtikrina, kad kritinės saugos funkcijos ir toliau veiktų nutrūkus elektrai.

Apsauginis kablys ir diržas: įsitikinkite, kad ritė yra saugiai pakelta ir neleidžia nukristi judant.

11.Valdymo režimas

Ritinių tvarkymui naudojamų viršutinių kranų valdymo režimas dažniausiai priklauso nuo krano tipo, apkrovos ir darbo aplinkos.

Rankinio valdymo režimas: krano operatorius valdo kraną rankiniu būdu, naudodamas pakabuką arba radijo valdiklį.

Automatinis valdymo režimas: kranas seka iš anksto užprogramuotą kelią arba instrukcijas.

Pusiau automatinis valdymo režimas: daugumą veiksmų kranas atlieka automatiškai, tačiau operatorius gali įsikišti atliekant tam tikras užduotis ar avarines situacijas.

Nuotolinio valdymo režimas: kranas valdomas belaidžiu nuotolinio valdymo pulteliu, leidžiančiu operatoriui perkelti kraną iš saugaus atstumo.

Kranai su krovinio padėties nustatymo sistemomis: Kai kurie pažangūs kranai turi krovinio padėties nustatymo sistemas, kurios automatiškai reguliuoja krovinio padėtį, užtikrindamos jo stabilumą.

12.Eskizas

Pagrindinė techninė

Patobulintas krovinių valdymas: tiltiniai kranai skirti lengvai pakelti sunkius ir didelių gabaritų krovinius, tokius kaip metalinės ritės. Dėl tvirtos konstrukcijos ir didelės keliamosios galios jie puikiai tinka dideliems ritiniams, kurie gali sverti kelias tonas.

Tikslumas ir valdymas: šie kranai aprūpinti pažangiomis valdymo sistemomis, kurios užtikrina tikslų kėlimą ir padėties nustatymą. Tai labai svarbu tvarkant ritinius, nes sumažinama krovinio ir aplinkinės infrastruktūros pažeidimo rizika.

Saugos ypatybės: Tiltiniai kranai paprastai būna su keliomis saugos funkcijomis, tokiomis kaip apsauga nuo perkrovos, avariniai stabdžiai ir apsaugos nuo siūbavimo mechanizmai, kurie užtikrina saugų veikimą, kai tvarkomi potencialiai pavojingi kroviniai, pvz., ritės.

Efektyvi darbo eiga: galimybė perkelti krovinius dideliais atstumais gamykloje ar sandėlyje padidina produktyvumą. Tai sumažina prastovų laiką ir sumažina rankų darbo poreikį, todėl valdymas greitesnis ir veiklos efektyvumas.

Erdvės optimizavimas: skirtingai nei tradiciniai šakiniai krautuvai ar kita kėlimo įranga, tiltinis kranas naudoja viršutinę erdvę, atlaisvindamas grindų plotą kitai veiklai. Tai ypač naudinga perpildytoje ar ribotoje darbo aplinkoje.

Patvarumas ir ilgaamžiškumas: pastatyti taip, kad atlaikytų sunkų naudojimą, tiltiniai kranai yra pagaminti iš aukštos kokybės medžiagų, sukurtų tarnauti daugelį metų. Tai laikui bėgant sumažina priežiūros išlaidas.

Pritaikomas dizainas: tiltiniai kranai gali būti pritaikyti pagal specifinius ritės tvarkymo poreikius. Į dizainą galima įtraukti tokias funkcijas kaip reguliuojami kabliukai, specialūs ritės kėlimo priedai ir įvairios kėlimo galios.

Sumažėjusi ritės pažeidimo rizika: su specializuotais ritės kėlimo priedais ir tiksliu valdymu tiltiniai kranai padeda sumažinti ritinių pažeidimo riziką tvarkant, išsaugo jų kokybę ir sumažina nuostolius.

Minimali darbuotojų įtampa: Automatizuodami ritinių kėlimą ir perkėlimą tiltiniai kranai sumažina darbuotojų fizinę įtampą, todėl sumažėja traumų ir nuovargio darbo vietoje.

Universalumas: be ritinių, šie kranai gali dirbti su įvairiomis kitomis medžiagomis, todėl jie yra universalūs įvairiems pramoniniams tikslams, taip padidindami bendrą kranų sistemos naudingumą.

Ritės kėlimas ir transportavimas: tiltiniai kranai idealiai tinka kelti ritinius, ypač didelius ar sunkius, dėl jų didelės keliamosios galios ir galimybės važiuoti fiksuotu keliu. Jie gali lengvai pakelti ritinius iš sandėliavimo vietų ir perkelti juos į gamybos linijas arba gabenimo vietas.

Tikslus padėties nustatymas: krano galimybė judėti išilgai horizontalios ir vertikalios ašies leidžia tiksliai nustatyti ritinius. Tai labai svarbu atliekant tokius procesus kaip ritinių padavimas į mašinas arba jų sukrovimas į specialią vietą sandėliavimo vietose.

Ritės tekinimas: Kai kuriuose tiltiniuose kranuose gali būti įrengti specialūs kabliukai arba ritės keltuvai, skirti sukti ritinius, todėl ritinius būtų lengviau orientuoti pagal poreikį apdorojimui ar saugojimui.

Saugus sunkiųjų ritinių tvarkymas: ritės, ypač pagamintos iš metalo arba plieno, gali būti sunkios ir sunkiai valdomos rankiniu būdu. Tiltiniai kranai yra saugus ir efektyvus būdas perkelti šias ritines, sumažinant nelaimingų atsitikimų ar sužalojimų, susijusių su kėlimu rankiniu būdu, riziką.

Sumažinti žalą: Tiltiniai kranai skirti švelniai tvarkyti medžiagas, o tai padeda sumažinti ritės pažeidimo riziką. Tinkama kėlimo įranga, pavyzdžiui, ritės griebtuvai, gali užtikrinti, kad ritės būtų keliamos tolygiai ir saugiai, taip išvengiant deformacijos.

Sandėliavimo valdymas: Ričių laikymo vietose tiltiniai kranai gali būti naudojami siekiant efektyviai organizuoti ir sukrauti ritinius. Galimybė perkelti ritinius vertikaliai ir horizontaliai leidžia optimaliai išnaudoti sandėlio erdvę ir pagerina atsargų valdymą.

Integravimas su kita įranga: tiltinius kranus galima integruoti su kita įranga, pvz., konvejerio juostomis, o tai supaprastina ritinių perkėlimo iš vieno gamybos etapo į kitą procesą ir pagerina darbo eigos efektyvumą.

1. Projektavimas ir planavimas

Pirmiausia reikia surinkti konkrečius kliento poreikius, įskaitant ritinių svorį ir matmenis, keliamąją galią ir darbo aplinką. Krano konstrukcija sukurta naudojant CAD programinę įrangą, atsižvelgiant į tokius veiksnius kaip kėlimo aukštis, tarpatramis, valdymo tipas. sistema (rankinė arba automatizuota) ir saugos ypatybės.Inžinieriai atlieka konstrukcijų analizę, siekdami užtikrinti, kad kranas galėtų saugiai valdyti apkrovą ir veikti visomis numatomomis sąlygomis.

2. Medžiagos parinkimas

Didelio stiprumo plienas paprastai naudojamas rėmui ir konstrukcijos komponentams, siekiant užtikrinti patvarumą ir saugumą. Kėlimo ritiniams parenkami patvarūs vieliniai lynai arba kėlimo grandinės, priklausomai nuo keliamosios galios ir aplinkos. Kėlimo varikliai, vežimėliai ir tiltas parenkami pagal apkrovą ir darbo aplinką. Elektriniai komponentai parenkami taip, kad būtų užtikrintas patikimas veikimas.

3. Komponentų gamyba

Pagrindinė tiltinio krano konstrukcija pagaminta suvirinant norimos formos ir dydžio plienines plokštes. Jos pagamintos ir suvirintos, kad paremtų bėgius ir leistų kranui judėti per tarpatramį. Keltuvas, kurį sudaro variklis, pavarų dėžė, būgnas ir virvė yra pagaminti. Jis sukurtas sklandžiam ir patikimam kėlimui. Vežimėlis keltuvas perkeliamas per tiltą ir yra surinktas naudojant tvirtas medžiagas, kad būtų užtikrintas sklandus judėjimas ir apkrova. Sumontuoti ir sukonfigūruoti laidai, valdymo skydeliai ir saugos jutikliai.

4. Surinkimas

Pagaminta tilto sija, galiniai sunkvežimiai ir kiti komponentai montuojami į krano rėmą. Ant tilto sumontuota keltuvo ir vežimėlio sistema, užtikrinanti tinkamą išlygiavimą ir funkcionalumą. Pabaigta valdymo, variklių ir saugos sistemų elektros instaliacija.

5. Testavimas ir kokybės kontrolė

Atliekamas apkrovos bandymas, siekiant užtikrinti, kad kranas galėtų saugiai be problemų pakelti ritinius ar kitas sunkias medžiagas. Išbandomas krano judėjimas per tiltą, užtikrinant, kad visi komponentai veiktų taip, kaip numatyta, įskaitant keltuvą, vežimėlį ir tilto judėjimą. Atliekami įvairūs saugos testai, įskaitant avarinį stabdymą, apsaugą nuo perkrovos ir ribinius jungiklius.

6. Apdaila

Kranas yra nudažytas antikorozine danga, kad būtų užtikrintas ilgalaikis patvarumas, ypač atšiaurioje aplinkoje, pavyzdžiui, plieno gamyklose ar sandėliuose. Po dažymo kranui atliekama galutinė patikra, siekiant užtikrinti, kad visi komponentai tinkamai veiktų.

7. Pristatymas ir montavimas

Kranas išmontuojamas (jei reikia) transportavimui ir siunčiamas į kliento vietą. Kranas surenkamas vietoje, o elektros sistema prijungiama prie vietinio maitinimo šaltinio. Sumontavus kranui atliekami galutiniai veikimo bandymai, ir darbuotojai yra apmokyti, kaip valdyti ir prižiūrėti kraną.

8. Techninė priežiūra ir pagalba po pardavimo

Siekiant užtikrinti optimalų veikimą ir pailginti krano tarnavimo laiką, planuojamos reguliarios patikros ir techninės priežiūros darbai. Greitam remontui užtikrinamas atsarginių dalių prieinamumas.

Seminaro vaizdas:

Įmonė įdiegė išmaniąją įrangos valdymo platformą, įdiegė 310 tvarkymo ir suvirinimo robotų komplektų (komplektų). Įgyvendinus planą, bus daugiau nei 500 komplektų (komplektų), o įrangos tinklinimo greitis sieks 95%. Pradėtos naudoti 32 suvirinimo linijos, planuojama įrengti 50, o visos gaminių linijos automatizavimas pasiekė 85%.
