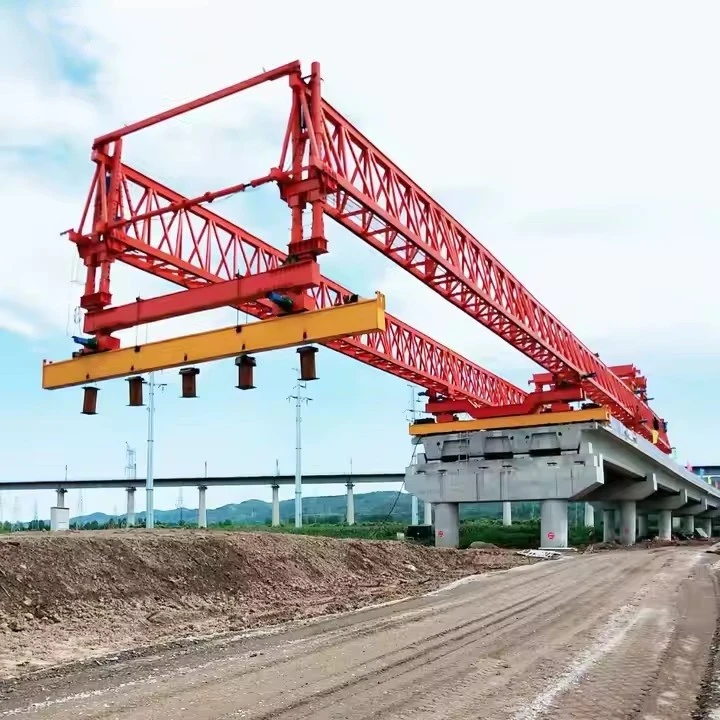

450 tonų tilto paleidimo įranga

450 tonų tilto paleidimo priemonė yra-sunki įranga, naudojama tiltų statybai, ypač surenkamiems arba surinktiems tilto segmentams paleisti į vietą. Šios mašinos būtinos dideliems-infrastruktūros projektams, pvz., greitkelių viadukams, geležinkelio tiltams ir viadukams.





450-t sverianti tilto paleidimo įranga – tai didelės apkrovos mašina, skirta efektyviai įrengti didelius tilto segmentus, paprastai naudojama infrastruktūros projektuose, tokiuose kaip greitkeliai, geležinkeliai ir miesto viadukai. Žemiau pateikiamos pagrindinės tokios įrangos savybės:

1. Didelė apkrova
Gali apdoroti tilto segmentus, sveriančius iki 450 tonų, todėl tinka didelių-tarpatramių tiltų statybai.

Reguliuojamas įvairiems apkrovų paskirstymui, kad būtų užtikrintas stabilumas paleidimo metu.

2. Modulinis ir reguliuojamas dizainas
Moduliniai komponentai leidžia pritaikyti įvairiems tiltų tipams (pvz., dėžės sijos, T-sijos, segmentiniai tiltai).

Reguliuojamos atramos ir paleidimo antgaliai, kad tilptų įvairios geometrijos tiltas.

3. Pažangi hidraulinė sistema
Labai{0}}tikslūs hidrauliniai kėlikliai sklandžiam ir kontroliuojamam paleidimui.

Sinchronizuoti kėlimo ir stūmimo mechanizmai, užtikrinantys tolygų svorio paskirstymą.

4. Savaeigis-arba gervė-varomas judėjimas
Kai kuriuose modeliuose naudojami savaeigiai{0}}mechanizmai (vikšriniai vikšrai arba ratai), o kiti – gervės-ir -lynų sistemos judėjimui į priekį.

Gali veikti laikinuose bėgiuose arba esamuose tilto paklotuose.

5. Kompiuterizuota valdymo sistema
Automatizuotas apkrovos paskirstymo, išlyginimo ir įtempių lygių stebėjimas.

Atsiliepimai realiuoju-laiku, kad išvengtumėte perkrovos ar nesutapimų.

6. Saugos mechanizmai
Sugedo{0}}saugios stabdžių sistemos, kad išvengtumėte atsitiktinio paslydimo.

Avarinio stabdymo funkcijos ir apsauga nuo perkrovos.

7. Paleidimo metodų universalumas
Gali atlikti laipsnišką paleidimą (push{0}}paleidimą) arba visą-paleidimą, atsižvelgiant į projekto reikalavimus.

Tinka tiesiam, lenktam arba nuožulniam tiltų tiesimui.

8. Kompaktiškas ir transportuojamas
Sukurtas lengvam išmontavimui ir transportavimui tarp statybviečių.

Kai kuriuose modeliuose yra greito{0}}surinkimo mechanizmai, kurie sumažina sąrankos laiką.

9. Prisitaikymas prie aplinkos
Gali veikti įvairiose vietovėse, įskaitant minkštą dirvą, stačius šlaitus ar virš vandens.

Orui{0}}atsparios medžiagos, užtikrinančios ilgaamžiškumą atšiauriomis sąlygomis.

10. Sąnaudų ir laiko efektyvumas
Sumažėja sunkiųjų kranų poreikis, sumažinamos projekto išlaidos.

Pagreitina statybų terminus, nes įgalina nuolatines paleidimo operacijas.





450 tonų tilto paleidimo įranga – techninės specifikacijos
Bendras aprašymas
Paskirtis: Suprojektuotas surenkamųjų betoninių/plieninių tiltų segmentų, sijų arba pilno -tarpatramio dėžių sijų paleidimui iki 450 tonų.

Tipas: savaime{0}}paleidžiama, modulinė arba platforminė{1}}sistema.

Taikymas: tinka greitkeliams, geležinkeliams ir ilgo{0}}tarpatramio tiltų statybai.

Pagrindiniai techniniai parametrai
Maksimali paleidimo galia: 450 tonų (vienam segmentui/sijai)

Atstumo diapazonas: reguliuojamas (paprastai 20–60 m, priklausomai nuo konfigūracijos)

Paleidimo greitis: 3–10 m/min (hidraulinė / elektrinė pavara)

Darbinis plotis: reguliuojamas, kad atitiktų tilto pakloto plotį (pvz., 10–20 m)

Kėlimo aukštis: Reguliuojamas (pvz., 5m – 30m virš žemės)

Maitinimas: dyzelinis generatorius arba išorinė elektros energija (pvz., 380V, 50Hz, 100kW+)

Hidraulinės ir elektros sistemos
Hidraulinis slėgis: 25–35 MPa

Siurblio našumas: 50–100 L/min

Valdymo sistema: nuotoliniu būdu{0}}valdoma su saugos užraktais.

Jutikliai: apkrovos stebėjimas, pakreipimo jutikliai ir išlygiavimo grįžtamasis ryšys.

Saugos ypatybės
Apsauga nuo perkrovos (automatinis{0}}išjungimas esant 110 % arba didesnei talpai).

Avarinio stabdymo sistema.

Neslystantis{0}}užrakinimo mechanizmas.

Atsparumas vėjui: stabilus iki Beaufort skalės 6 (12,5 m/s).

Mobilumas ir montavimas
Transportavimas: Modulinė konstrukcija, kad būtų lengva išardyti (supakuota į konteinerį).

Surinkimo laikas: 7-14 dienų (priklausomai nuo vietos sąlygų).

Bėgių / bėgių sistema: pasirenkama išilginiam judėjimui.

Aplinkos ir eksploatavimo sąlygos
Darbinė temperatūra: nuo -20 laipsnių iki +50 laipsnių.

Drėgmė: iki 90 % nesikondensuoja{1}}.

Įžeminimo guolio slėgis: mažesnis arba lygus 150 kPa (reikalingas paruoštas pagrindas).

Atitiktis ir standartai
Projektavimo kodai: EN 1993, AASHTO, BS arba konkretūs projekto standartai.

Saugos standartai: OSHA/CE sertifikuota.

Kokybės kontrolė: NDT (UT/MT) kritinėms siūlėms.





450-t sverianti tilto paleidimo priemonė yra didelės apkrovos įranga, naudojama statybose, ypač sijų ar segmentų paleidimui tiltų statybos projektuose. Toliau pateikiami pagrindiniai komponentai, paprastai randami tokioje sistemoje:

1. Pagrindinė paleidimo juosta (paleidimo nosis)
Pirminė konstrukcinė sija, kuri palaiko ir nustato tilto segmentus.

Dažnai modulinis, kad būtų lengva transportuoti ir surinkti.

2. Hidraulinė paleidimo sistema
Hidrauliniai kėlikliai / stūmikliai – Suteikite trauką, kad paleidimo priemonė judėtų į priekį.

Hidrauliniai cilindrai – Naudojami segmentams kelti ir reguliuoti.

Siurblio stotis – maitina hidraulinę sistemą.

3. Atrama ir guolių sistema
Laikinos atramos / prieplaukos – operacijų metu laikykite paleidimo įrenginį.

Stumdomi guoliai – leidžia sklandžiai judėti išilgai.

Reguliuojamos kojelės – Aukščio ir išlyginimo korekcijai.

4. Kėlimo ir kėlimo įranga
Gervės ir keltuvai – Surenkamiems segmentams kelti.

Kranų priedai – Pagalbiniai kėlimo mechanizmai.

5. Vadovavimo ir išlyginimo sistema
Šoniniai kreiptuvai – Užtikrinkite tinkamą padėtį.

Lazeriniai / optiniai derinimo įrankiai – tiksliam išdėstymui.

6. Valdymo sistema
PLC (Programmable Logic Controller) – automatizuoja judesius.

Nuotolinio valdymo pultas – leidžia operatoriui reguliuoti iš saugaus atstumo.

Jutikliai ir grįžtamojo ryšio sistemos – Stebėkite apkrovą, išlygiavimą ir stabilumą.

7. Struktūrinis karkasas
Santvaros ir sijos – užtikrina tvirtumą ir apkrovos paskirstymą.

Sujungimo kaiščiai ir varžtai – pritvirtinkite modulines dalis.

8. Pagalbiniai komponentai
Atramos / stabilizatoriai – Apsaugokite nuo apvirtimo darbo metu.

Pėsčiųjų takai ir saugos turėklai – darbuotojų prieigai ir saugai užtikrinti.

Atsvarai – subalansuokite sistemą paleidimo metu.

9. Maitinimo blokas
Dyzelinis generatorius arba elektros variklis – maitina hidraulines ir valdymo sistemas.

10. Transportavimo ir montavimo komponentai
Transportavimo vežimėliai – perkelkite segmentus į vietą.

Vežimėlių paleidimas – Padėkite stumti tilto elementus į priekį.









450 -tonų tilto paleidimo priemonė yra sunki{2}} mašina, naudojama tiltams statyti, ypač vykdant didelio masto infrastruktūros projektus, pvz., greitkelius, geležinkelius ir miesto transporto sistemas. Štai keletas pagrindinių tokios įrangos naudojimo pranašumų:

1. Didelė apkrova
Gali tvarkyti surenkamus tilto segmentus, sijas ir sunkias medžiagas (iki 450 tonų), todėl sumažėja kelių kranų ar atramų poreikis.

Tinka ilgiems{0}}tiltams ir sunkioms betono/plieninėms konstrukcijoms.

2. Efektyvumas ir greitis
Greitas tilto segmentų surinkimas ir paleidimas, pagreitinant projektų terminus.

Modulinė konstrukcija leidžia greitai reguliuoti įvairias tilto konfigūracijas.

Sumažina rankų darbą ir pagreitina statybas, palyginti su tradiciniais metodais.

3. Tikslumas ir sauga
Kompiuteriu{0}}valdomos hidraulinės sistemos užtikrina tikslų tilto segmentų išdėstymą.

Sumažina žmogiškąsias klaidas ir pagerina struktūrinį suderinimą.

Stabilus ir saugus eksploatacijos metu, sumažinantis nelaimingų atsitikimų riziką.

4. Universalumas
Pritaikomas prie įvairių tipų tiltų (dėžinių sijų, T-sijų, segmentinių tiltų).

Gali dirbti įvairiose vietovėse (mieste, kalnuose, virš upių ar greitkelių).

Reguliuojamos atramos ir paleidimo antgaliai įvairioms tiltų geometrijoms.

5. Sąnaudų-efektyvumas
Sumažina priklausomybę nuo kelių kranų ir atraminių konstrukcijų, sumažina įrangos nuomos išlaidas.

Sumažina eismo trikdžius (naudinga miesto projektams), nes leidžia greičiau statyti.

Ilgalaikis{0}}patvarumas ir pakartotinis naudojimas keliuose projektuose.

6. Sumažintas poveikis aplinkai
Mažiau{0}}betonavimo vietoje (jei naudojami surenkamieji segmentai), sumažinant taršą.

Mažesnis triukšmas ir vibracija, palyginti su tradiciniais polių{0}kalimo būdais.

Veiksmingas medžiagų naudojimas sumažina atliekų kiekį.

7. Automatika ir nuotolinis valdymas
Kai kuriuose modeliuose yra automatizuotas segmentų valdymas ir nuotolinis stebėjimas.

Pagerina darbuotojų saugą sumažindamas tiesioginį pavojingų zonų poveikį.





450-t sverianti tiltų paleidimo įranga yra sunkiasvorė-mašina, naudojama didelių-tarpatramių tiltams statyti, ypač surenkamiesiems segmentiniams tiltams, sijų paleidimui ir tarpatramių-montavimui. Žemiau pateikiamos pagrindinės jo programos ir funkcijos:

Programos:
Surenkamieji segmentiniai tiltai

Naudojamas surenkamojo betono segmentams (sveriantiems iki 450 tonų) paleisti viadukams, greitkelių tiltams ir geležinkelio tiltams.

Įprasta subalansuota konsolės konstrukcija arba tarpatramio-pagal-tarpio metodus.

Sijų paleidimas (dėžės sijos, I-sijos, U-sijos)

Tinka sunkioms iš anksto įtemptoms betoninėms arba plieninėms ilgų{0}}tarpatramių tiltų sijomis.

Tinka sijų paleidimui virš upių, slėnių ar greitkelių be tarpinių atramų.

Miesto aukšti greitkeliai ir metro tiltai

Veiksmingas perpildytose miesto vietose, kur tradiciniai kranai negali veikti.

Įgalina greitas statybas su minimaliais eismo trikdžiais.

Kalnuoti ir sudėtingi reljefo tiltai

Idealiai tinka nelygiam reljefui, giliems slėniams ar aukštoms prieplaukoms, kur įprasti metodai yra nepraktiški.

Gali dirbti su savaime{0}}paleidžiamomis platformomis staigiems nuolydžiams.

Geležinkelio ir greitųjų{0}}geležinkelių tiltai

Naudojamas greitųjų{0}} geležinkelių projektuose, kuriuose reikia tiksliai sulygiuoti sunkias tilto atkarpas.





450-t sveriančios tilto paleidimo įrangos gamyba apima sudėtingą, kelių etapų gamybos procesą, reikalaujantį tikslios inžinerijos, sunkios gamybos ir griežtos kokybės kontrolės. Žemiau pateikiama struktūrizuota gamybos procedūra:

1. Dizainas ir inžinerija
Koncepcinis dizainas: apibrėžkite keliamąją galią (450 tonų), tarpatramio ilgį, mobilumą ir išskleidimo mechanizmą.

Išsami inžinerija:

Struktūrinė analizė (FEA įtempiams, deformacijoms ir dinaminėms apkrovoms).

Hidraulinės/pneumatinės sistemos konstrukcija (paleidimo mechanizmui).

CAD modeliavimas (AutoCAD, SolidWorks ar panašiai).

Teisės aktų laikymasis: užtikrinkite, kad būtų laikomasi AASHTO, EN 1993 ar kitų tiltų statybos standartų.

2. Medžiagų pirkimas
Didelio -stiprumo plienas: ASTM A572 50 klasės arba lygiavertis, skirtas pagrindinėms sijoms.

Hidrauliniai komponentai: siurbliai, cilindrai ir valdymo vožtuvai.

Elektronika: jutikliai, PLC ir nuotolinio valdymo sistemos.

Suvirinimo medžiagos: AWS{0}}sertifikuoti elektrodai, skirti didelio stiprumo{1}} jungtims.

3. Gamybos procesas
A. Konstrukcijų gamyba
Pjovimas ir apdirbimas:

Plieninių plokščių pjovimas plazminiu/oksi{0}}kuru.

Tiksliųjų detalių (kaiščių, jungčių) CNC apdirbimas.

Sijos surinkimas:

Suvirinkite dėžių sijas arba santvarų dalis (storų plokščių suvirinimas povandeniniu lankiniu būdu).

Standinimo ir diafragmos tvirtinimas.

Vežimėlio ir važiuoklės gamyba:

Sunkios{0}} ašys, ratai ir pakabos sistemos.

B. Mechaninės sistemos
Paleidimo mechanizmas:

Hidraulinių cilindrų, gervių ir ritinėlių surinkimas.

Teleskopinių svirčių montavimas laipsniškam paleidimui.

Vairavimo sistema:

Variklio / jėgos bloko integravimas (dyzelinis arba elektrinis).

Pavarų dėžės ir transmisijos sąranka.

C. Elektros ir valdymo sistemos
Laidų instaliacija.

PLC programavimas automatizuotam diegimui.

Apkrovos stebėjimo jutikliai (įtempimo matuokliai, slėgio jutikliai).

4. Kokybės kontrolė ir testavimas
NDT patikrinimai:

Kritinių suvirinimo siūlių ultragarsinis tyrimas (UT) arba radiografija.

Magnetinių dalelių patikrinimas (MPI) paviršiaus įtrūkimams nustatyti.

Apkrovos bandymas:

Statinės apkrovos bandymas (1,25x projektinė apkrova, ty 562,5 tonos).

Dinaminis testavimas (modeliuoti tilto paleidimo ciklai).

Funkciniai patikrinimai:

Hidraulinės sistemos slėgio bandymai.

Valdymo sistemos gedimas{0}}seifai.

5. Surinkimas ir integravimas
Sumontuokite mechanines sistemas ant važiuoklės.

Prijunkite hidraulines linijas ir elektrinius valdiklius.

Galutinės bėgių / sijų išlygiavimo patikros.

6. Dažymas ir apsauga nuo korozijos
Paviršiaus paruošimas: Srautinis pūtimas (SA 2.5 standartas).

Danga:

Epoksidinis gruntas + poliuretano viršutinis sluoksnis.

Cinko{0}}turtingos dangos, skirtos labai-korozinėms vietoms.

7. Gamyklos priėmimo testas (FAT)
Kliento patikrinimas eksploatavimo sąlygomis.

Dokumentacijos peržiūra (suvirinimo žurnalai, bandymų ataskaitos).

8. Transportavimas ir vietos paleidimas
Išmontavimas (jei modulinis) transportavimui.

-Perrinkimas svetainėje ir veikimo patikrinimas.

Operatoriaus mokymas.





Įmonė įdiegė išmaniąją įrangos valdymo platformą, įdiegė 310 tvarkymo ir suvirinimo robotų komplektų (komplektų). Įgyvendinus planą, bus daugiau nei 500 komplektų (komplektų), o įrangos tinklinis lygis sieks 95% pradėtos naudoti. 32 suvirinimo linijos, planuojama įrengti 50, o visos gaminių linijos automatizavimo rodiklis pasiekė 85%.
