250 tonų tilto paleidimo įranga

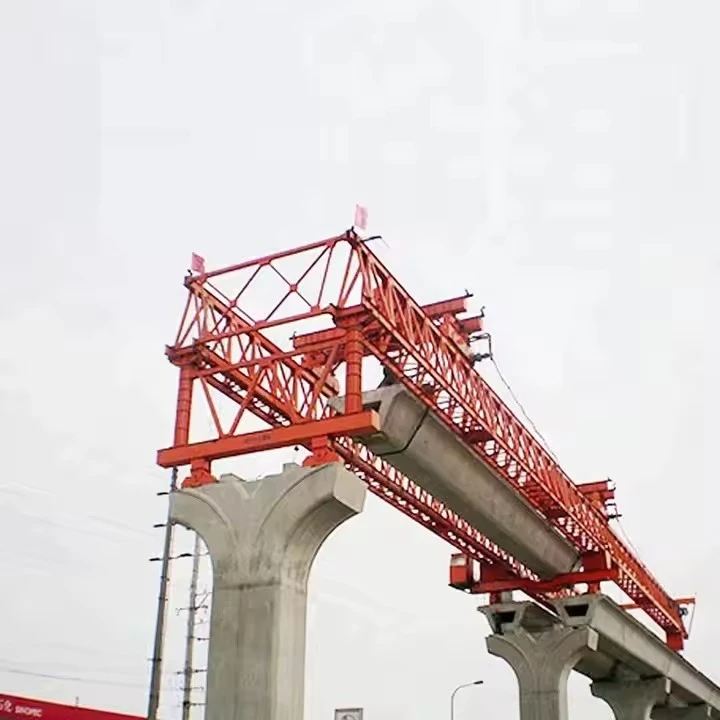

A 250 tonų tilto paleidimo įrangayra didelio našumo{0}}mašina, naudojama surenkamiems tilto segmentams arba sijoms efektyviai sumontuoti.
Pagrindinės savybės
Pagrindinės 250 tonų tilto paleidimo priemonės savybės:
Didelė apkrova– Gali pakelti ir padėti tilto segmentus, sveriančius iki 250 tonų.
Reguliuojamas tarpas ir siekis– Pritaikomas įvairaus pločio ir aukščio tiltams.
Savaeigė{0}}arba modulinė konstrukcija– Kai kurie modeliai yra savaeigiai{0}} ant bėgių arba ratų, o kiti yra moduliniai ir juos reikia surinkti- vietoje.
Tikslus išdėstymas– Įrengtas hidraulinis arba elektroninis valdymas, skirtas tiksliai sureguliuoti tilto segmentus.
Saugos sistemos– Apima apsaugą nuo perkrovos, anti{0}}siūbavimo mechanizmus ir avarinį stabdymą.
Prisitaikymas– Galima naudoti įvairiems tiltų tipams (sijinė, dėžinė, segmentinė ir kt.).
Nuotolinio valdymo pulto veikimas– Kai kuriuose modeliuose galima manevruoti nuotoliniu būdu{0}}, kad būtų padidintas saugumas ir efektyvumas.
Specifikacija
1. Bendrosios specifikacijos
Modelis/tipas:250 tonų tilto paleidimo priemonė
Taikymas:Surenkamoji segmentinio tilto konstrukcija, sijų paleidimas, tarpatramio-pa-tarpatramio montavimas
Maksimalus paleidimo pajėgumas:250 metrinių tonų
Paleidimo būdas:Savarankiškai-paleidžiamas, modulinis arba portalinis-pagrįstas
Valdymo sistema:Automatizuotas / PLC{0}}valdomas rankiniu būdu
2. Struktūrinės specifikacijos
Pagrindinė sija / rėmas:Labai{0}}stiprus plienas (S355 / S460 klasė)
Tarpo ilgis:Reguliuojamas (pvz., tipiškas 30–60 m)
Plotis:Reguliuojamas pagal tilto pakloto plotį (pvz., 10m–20m)
Aukštis:Reguliuojamas (pvz., 6m–12m)
Palaikymo sistema:Hidrauliniai kėlikliai, laikinos prieplaukos arba slydimo guoliai
Paveikslėliai ir komponentai
A 250 tonų tilto paleidimo įrangayra didelio našumo{0}}mašina, naudojama surenkamiems tilto segmentams arba sijoms efektyviai sumontuoti. Štai pagrindiniai jo komponentai:
1. Pagrindiniai konstrukciniai komponentai
Paleidimo nosis (priekinė strėlė)– Išsiplečia į priekį, kad nukreiptų tilto segmentus statant.
Pagrindinė sija / sijos– Pirminė apkrovą{0}}nešanti konstrukcija, laikanti tilto segmentus paleidimo metu.
Atraminiai bokštai / prieplaukos– Laikinos arba nuolatinės atramos, skirtos stabilizuoti paleidimo įrenginį veikimo metu.
Galinis atraminis rėmas– Pritvirtina paleidimo įrenginį prie užbaigtos tilto dalies.
2. Hidraulinės ir mechaninės sistemos
Hidrauliniai kėlikliai– Suteikite kėlimo ir stūmimo jėgą, kad judintumėte tilto segmentus.
Stūmimo/traukimo mechanizmas– Slenka paleidimo priemonę pirmyn arba atgal išilgai tilto išlygiavimo.
Gervės ir trosai– Pagalba nustatant ir stabilizuojant segmentus.
3. Judėjimo ir padėties nustatymo sistemos
Keliaujantys ratai / vikšrai– Leidžia paleidimo įrenginiui judėti tilto deniu arba žeme.
Reguliuojamos atramos– Įgalinkite aukščio ir išlygiavimo korekcijas, kad būtų galima tiksliai išdėstyti.
Pasukamasis guolis– Leidžia pasukti lenktą tiltą (jei taikoma).
4. Valdymo ir saugos sistemos
PLC valdymo sistema– Automatizuoti sinchronizuotų operacijų valdikliai.
Apkrovos stebėjimo jutikliai– Užtikrinkite, kad svorio pasiskirstymas neviršytų saugių ribų.
Avariniai stabdžiai ir užraktai– Apsaugokite nuo atsitiktinių judesių darbo metu.
5. Pagalbiniai komponentai
Darbo platformos ir prieigos kopėčios– Suteikti saugią prieigą operatoriams.
Atsvarai– Subalansuokite paleidimo įrenginį sunkių kėlimo metu.
Maitinimo blokas (hidraulinis ir elektrinis)– Tiekia energiją hidraulinėms ir elektros sistemoms.
6. Papildomos funkcijos
Savaeigis{0}}modulis (SPM)– Savarankiškam judėjimui be išorinių kranų.
Adaptyvi vairavimo sistema– Sudėtingoms tiltų geometrijoms.
Nuotolinio valdymo pulto veikimas– Padidina saugumą pavojingomis sąlygomis.
Ši įranga yra labai svarbi norint efektyviai paleisti didelius{0}}tarpatramius tiltus, viadukus ir surenkamas segmentines konstrukcijas.
Eskizas
Privalumai
The250 tonų tilto paleidimo įrangayra sunkiasvorė{0}}mašina, sukurta greitam ir efektyviam didelių tiltų įrengimui, paprastai naudojama kariniams, avariniams ir infrastruktūros projektams. Štai pagrindiniai jo pranašumai:
1. Greitas diegimas
Gali greitai sumontuoti tiltus per kelias minutes, sumažinant prastovos laiką kritinėse situacijose (pvz., atliekant karines operacijas ar teikiant pagalbą nelaimės atveju).
Automatinės arba pusiau{0}}automatinės paleidimo sistemos sumažina rankų darbą.
2. Didelė apkrova
Palaiko250 tonų, leidžianti pravažiuoti sunkiosioms karinėms transporto priemonėms (cisternoms, sunkvežimiams) arba civiliniam transportui.
Užtikrina stabilumą ir saugumą nuolatiniam intensyviam eismui.
3. Mobilumas ir universalumas
Montuojamas ant mobiliojo nešiklio (ratinio arba vikšrinio), leidžiantis gabenti į atokias ar atšiaurias vietas.
Pritaikomas įvairiems tiltų tipams (Bailey tiltams, moduliniams tiltams ir kt.).
4. Sumažintas rankų darbas
Hidraulinės arba mechaninės sistemos tvarko sunkius komponentus, todėl sumažėja didelių brigadų poreikis.
Sumažina riziką, susijusią su tilto statyba rankomis.
5. Padidintas saugumas
Tikslus{0}}valdomas diegimas sumažina nelaimingų atsitikimų skaičių diegimo metu.
Įdiegtos{0}}stabilizavimo sistemos užtikrina saugų tilto išdėstymą.
6. Karinės ir civilinės programos
Karinis:Greitas tilto dislokavimas kariuomenės ir transporto priemonių judėjimui kovos zonose.
Civiliai:Avarinis tiltų remontas po stichinių nelaimių (potvynių, žemės drebėjimų) ar infrastruktūros projektų.
7. Ekonomiškas-efektyvus
Sumažina ilgalaikes{0}}sąnaudas pagreitinant statybas ir sumažinant darbo sąnaudas.
Daugkartinio naudojimo įranga, skirta daugkartiniam diegimui.
8. Patvarumas ir patikimumas
Sukurtas atlaikyti atšiaurias sąlygas (ekstremalus oras, nelygus reljefas).
Mažai{0}}priežiūros reikalaujantis dizainas, skirtas ilgalaikiam naudojimui lauke.
Išvada
The250 tonų tilto paleidimo priemonėyra labai svarbus tiek karinės, tiek civilinės inžinerijos turtasgreitis, jėga ir efektyvumastiltų diegimo operacijose. Dėl savo gebėjimo atlaikyti ekstremalias apkrovas ir užtikrinti greitą montavimą, jis yra būtinas kritiniais atvejais.
Taikymas
A 250 tonų tilto paleidimo priemonėyra{0}}sunki įranga, naudojama statant tiltus, ypač surenkamiems segmentams, sijoms ar ištisiems tilto tarpatramiams paleisti į vietą. Toliau pateikiamos pagrindinės jo programos, funkcijos ir svarstymai:
Programos:
Surenkamųjų sijų paleidimas– Naudojamas didelių surenkamų betoninių arba plieninių sijų (iki 250 tonų) kėlimui ir pastatymui ant atramų ar atramų.
Segmentinių tiltų statyba– Surenkamus segmentus diegia subalansuotais konsolės arba intervalo-pagal-span metodus.
Santvarų ir arkų paleidimas– Padeda pastatyti dideles plienines santvaras arba arkos dalis ilgiems{0}}tiltams.
Geležinkelių ir greitkelių tiltai– Dažniausiai naudojamas tiek geležinkelio, tiek greitkelių tiltų projektuose, kur reikalingas sunkus kėlimas.
Viršutinis ir apatinis paleidimas– Galima sukonfigūruoti sijų paleidimui iš viršaus (viršutinė platforma) arba apačios (paleidimo antgalis).
Gamybos procedūra
Gamyba a250 tonų tilto paleidimo įranga (BLE)apima sudėtingą, kelių{0}}pakopų procesą, apimantį konstrukcijų inžineriją, mechanines sistemas, hidrauliką ir automatiką. Žemiau pateikiamas išsamusžingsnis{0}}po-žingsnio gamybos procedūra:
1. Projektavimo ir inžinerijos etapas
Reikalavimų analizė: apibrėžkite keliamąją galią (250 tonų), tarpatramio ilgį, prisitaikymą prie reljefo ir mobilumą.
CAD modeliavimas: 3D projektavimui naudokite tokią programinę įrangą kaip AutoCAD, SolidWorks arba CATIA.
FEA analizė: Atlikite baigtinių elementų analizę (ANSYS, ABAQUS), kad patvirtintumėte struktūros vientisumą.
Hidraulinių ir elektros sistemų projektavimas: suplanuokite hidraulinius cilindrus, siurblius ir valdymo sistemas.
2. Medžiagų pirkimas
Konstrukcinis plienas: Aukštos -klasės plienas (ASTM A572/A514), skirtas sijoms, sijoms ir santvaroms.
Hidrauliniai komponentai: Siurbliai, cilindrai, vožtuvai (Bosch Rexroth, Parker).
Elektros ir valdymo sistemos: PLC, jutikliai ir nuotolinio{0}}valdymo moduliai.
Trasos/paleidimo mechanizmas: Sunkios{0}}apkrovos ritinėliai arba slydimo guoliai.
3. Gamybos procesas
A. Pagrindinių sijų gamyba
Pjovimas ir formavimas: Plieninių plokščių pjovimas plazminiu/oksi{0}}kuru.
Suvirinimas: Povandeninis lankinis suvirinimas (SAW) išilginėms siūlėms; tikslumo suvirinimo robotas.
Surinkimas: Priveržkite ir suvirinkite segmentus į dėžių sijas arba santvarų dalis.
B. Atraminė struktūra (A-rėmas / bokštas)
Gaminkite vertikalias atramas iš armuoto plieno.
Surinkite hidraulinius kėlimo mechanizmus.
C. Nosies ir galinio atramos paleidimas
Sukonstruoti paleidimo antgalį (laikinas pratęsimas tilto išdėstymui).
Sumontuokite galines atramines kojeles/stabilizatorius.
4. Hidraulinė ir elektrinė integracija
Hidraulinė sistema:
Sumontuokite hidraulinius cilindrus kėlimui ir paleidimui.
Prijunkite siurblius, žarnas ir valdymo vožtuvus.
Elektros sistema:
Laidiniai PLC, jutikliai ir valdymo skydeliai.
Išbandykite sinchronizavimą tarp hidraulinių ir judesių sistemų.
5. Kokybės kontrolė ir testavimas
NDT testavimas: Ultragarso / rentgeno suvirinimo{0}}patikrinimas.
Apkrovos bandymas: Saugumui patikrinti pritaikykite 125 % projektinės apkrovos (312,5 tonos).
Funkcinis testavimas: Imituokite tilto paleidimą kontroliuojamomis sąlygomis.
6. Surinkimas ir išankstinis{1}}pristatymo patikrinimas
Surinkite visus modulius (sijas, atramas, hidrauliką).
Atlikti galutinius veikimo bandymus (išsiplėtimas / įtraukimas, stabilumas).
7. Transportavimas ir vietos paleidimas
Išardykite į transportuojamus modulius (jei reikia).
Surinkimas ir paleidimas vietoje-.
Operatoriaus mokymas.
Seminaro vaizdas
Įmonė įdiegė išmaniąją įrangos valdymo platformą, įdiegė 310 tvarkymo ir suvirinimo robotų komplektų (komplektų). Įgyvendinus planą, bus daugiau nei 500 komplektų (komplektų), o įrangos tinklelis sieks 95% pradėtos naudoti. 32 suvirinimo linijos, planuojama įrengti 50, o visos gaminių linijos automatizavimas pasiekė 85%.
