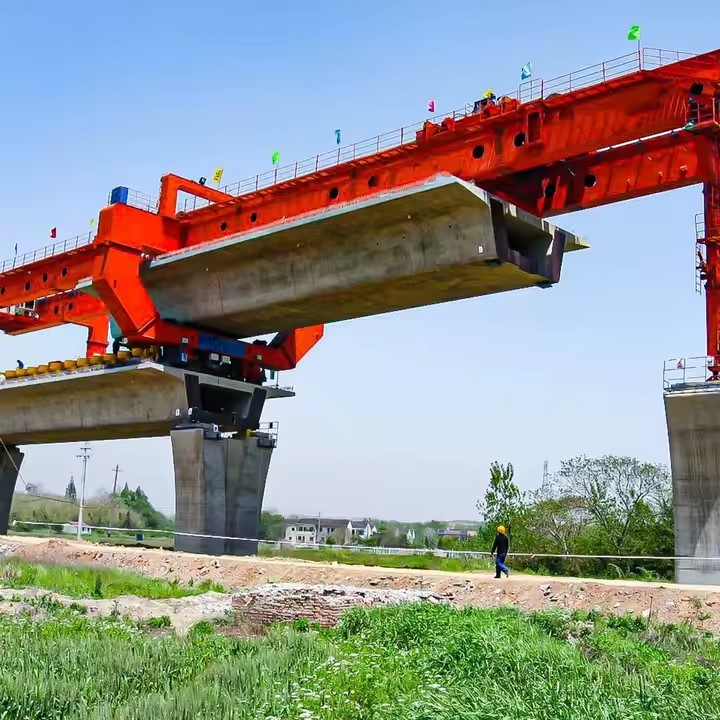

Tilto paleidimo įranga tiltų statybai

„Bridge Launcher“ įranga yra būtina efektyviam tiltų statybai, ypač segmentiniams ir prieštvarkingoms betoniniams tiltams. Šios mašinos leidžia greitai ir tiksliai išdėstyti tiltų segmentus, sutrumpindama statybos laiką ir pagerinti saugą.







Tiltų paleidimo įrenginiai yra specializuotos mašinos, naudojamos segmentinių tiltų statybai, dėžutės sijos tiltų ir kitų ilgo pločio konstrukcijose. Jie įgalina efektyvų ir saugų tiltų segmentų išdėstymą, nereikalaujant plačios žemės palaikymo. Žemiau yra pagrindinės „Bridge Launcher“ įrangos savybės:

1. Modulinis ir reguliuojamas dizainas
Gali būti pritaikytas skirtingo tilto pločiui, tarpiniams ir geometrijoms.

Pritaikoma įvairioms statybvietės sąlygoms (pvz., Kreivės, nuolydžiai).

2. Savarankiško paleidimo galimybės
Juda į priekį autonomiškai naudodamas hidraulines sistemas ar gerves.

Sumažina priklausomybę nuo kranų ar kitos sunkios kėlimo įrangos.

3. Sunkių krovinių tvarkymas
Galintis pakelti ir pastatyti ištikinamą betono segmentus (sveriančius iki šimtų tonų).

Su stipriomis atraminės sijos ir stabilizavimo mechanizmai.

4. Hidraulinės ir mechaninės sistemos
Tiksliai kontroliuojami hidrauliniai kėlikliai, skirti segmentų išlyginimui.

Gervės, vežimėliai ir sklandaus segmentų gabenimo gantinės.

5. Saugos ir stabilumo funkcijos
Nukreipimai ir atsvaros, kad būtų išvengta.

Saugios stabdymo ir fiksavimo sistemos.

Krovinių stebėjimas realiuoju laiku ir struktūrinis vientisumas.

6. Greita ir efektyvi konstrukcija
Sumažina statybos laiką, palyginti su tradiciniais metodais.

Įgalina nuolatinę pažangą su minimaliais pertraukimais.

7. Nuotolinio ir automatizuotas valdymas
Kai kurie modeliai pasižymi pusiau automatinėmis arba nuotoliniu būdu kontroliuojamomis operacijomis, kad būtų galima tiksliai ir saugiai.

8. Mobilumas ir transportavimas
Gali būti išardytas ir gabenamas į naujas statybų aikšteles.

Kai kurie modeliai yra montuojami geležinkeliu arba naudojami ratiniais vežėjais.

9. Suderinamumas su skirtingais tiltų tipais
Tinka subalansuotam konsoleriui, tarpsniui ir laipsniškiems paleidimo metodams.

10. Aplinkos ir išlaidų išmokos
Sumažina pagrindinius sutrikimus ir laikinus darbus.

Sumažina darbo ir medžiagų išlaidas, palyginti su įprastais pastoliais ar klaidingais darbais.















„Bridge Launcher Equipment“ yra specializuota mašina, naudojama tiltų statybai, ypač norint paleisti ištikimų segmentus, sijas ar pilno tarpsnio tilto komponentus į galutines pozicijas. Šios sistemos yra būtinos pagreitintoms tiltų konstrukcijai (ABC), sumažinant eismo sutrikimus ir sutrumpinant statybos laiką.

„Bridge Launcher“ įranga yra būtina efektyviam tiltų statybai, ypač segmentiniams ir prieštvarkingoms betoniniams tiltams. Šios sistemos leidžia greitai ir tiksliai išdėstyti tiltų segmentus, sutrumpindama statybos laiką ir pagerinti saugą. Žemiau yra pagrindiniai tiltų paleidimo įrangos komponentai:

1. Pagrindinė sija (paleidžiama santvara ar sija)
Pagrindinė konstrukcinė sistema, apimanti tilto statybos spragą.

Paprastai pagamintas iš didelio stiprumo plieno, kad būtų patvarumas ir laikomas auginimas.

Palaiko segmentų ir statybinių apkrovų svorį paleidžiant.

2. Priekinė atrama (nosis ar nosies paleidimas)
Praplokščia pagrindinę siją, kad paleidimo metu būtų užtikrintas stabilumas.

Padeda paskirstyti apkrovas ir apsaugo nuo per didelio įlinkio.

Dažnai reguliuojama, kad tiltų skirtingas tilto geometrijas.

3. Užpakalinė atrama (uodegos arba tvirtinimo sistema)
Teikia atsvarą ir stabilumą paleidimo proceso metu.

Pritvirtintos prie užpildytų tiltų skyrių, kad būtų išvengta.

Gali apimti hidraulinius kėliklius arba kontroliuojamo judėjimo slankiojimo mechanizmus.

4. Gantros paleidimas (keliautojas arba erekcijos ganys)
Juda išilgai pagrindinės sijos, kad pakeltų ir padėtų ištikimų segmentus.

Su keltuvais, gervėmis ar hidraulinėmis sistemomis, skirtoms segmentų tvarkymui.

Gali būti savaime suprantamas arba perkeltas naudojant išorines mašinas.

5. Hidrauliniai kėlikliai ir gervės
Naudojamas paleidimo ir tilto segmentų kėlimui, stumimui ar traukimui.

Pateikite kontroliuojamą judėjimą paleidimo operacijų metu.

Gali apimti sinchronizacijos sistemas, kad būtų galima tiksliai suderinti.

6. Stumdamasis ar riedėjimo mechanizmas
Leidžia paleidėjui judėti į priekį, kai tiltas progresuoja.

Gali naudoti stumdomus guolius, ritinėlius ar slidžių takelius.

Dažnai maitinami hidrauliniais ar elektriniais varikliais.

7. Segmentų tvarkymo įranga
Kranai, rėmų kėlimo ar vakuuminių keltuvų kėlimo segmentai gabenami.

Užtikrina saugų ir tikslų tiltų denio segmentų išdėstymą.

8. Valdymo sistema
Automatizuotas arba rankinis sinchronizuotų paleidimo operacijų valdymas.

Apima jutiklius, PLC (programuojamus loginius valdiklius) ir stebėjimo įrenginius.

Užtikrina suderinimą ir stabilumą statybos metu.

9. Laikinosios atramos (melagingi ar prieplaukos)
Tarpinės atramos, naudojamos paleidžiant paleidžiant, siekiant sumažinti ilgio ilgį.

Pašalintas po to, kai tilto denis bus baigtas ir savarankiškai palaikomas.

10. Saugos sistemos
Apsauga nuo kritimo, avariniai stabdžiai ir perkrovos jutikliai.

Užtikrina saugų veiklą darbuotojams ir įrangai.









„Bridge Launcher Equipment“ yra specializuota mašina, naudojama segmentinių tiltų, viadukų ir kitų ilgo pločio konstrukcijų statybai. Tai suteikia keletą pranašumų, palyginti su tradiciniais tiltų statybos metodais, įskaitant:

1. Greitesnis statybos greitis
Įgalinamas greitas ištikimų segmentų surinkimas, sumažindamas projekto tvarkaraščius.

Nuolatinis paleidimo procesas sumažina vėlavimus, palyginti su įprastais metodais.

2. Didelis tikslumas ir kokybės kontrolė
Užtikrina tikslų segmentų išdėstymą, gerinant derinimą ir struktūrinį vientisumą.

Sumažina žmogaus klaidas naudojant automatizuotas ar pusiau automatines operacijas.

3. Sumažėjęs darbo jėgos ir ekonominis efektyvumas
Reikia mažiau darbuotojų, palyginti su tradiciniais pastolių ar kranų pagrindu pagamintais metodais.

Sumažina bendrąsias statybos išlaidas dėl greitesnio vykdymo ir mažesnio rankinio darbo.

4. Patobulinta sauga
Sumažina riziką, susijusią su darbu aukštumose ir sunkiu kėlimu.

Teikia stabilią platformą darbuotojams diegimo metu.

5. Minimalus eismo ir aplinkos sutrikimas
Idealiai tinka miesto teritorijoms ar viadukams, nes tai sumažina didelės žemės palaikymo poreikį.

Mažiau triukšmo ir vibracijos, palyginti su įprastomis statybos metodais.

6. pritaikomumas prie sudėtingų geometrijų
Tinka lenktoms, pasvirusioms ar kintamo pločio tiltams.

Gali efektyviai valdyti skirtingus tarpo ilgio ir segmentų tipus.

7. Sumažintas laikinų palaikymo poreikis
Pašalina arba sumažina laikinų prieplaukų ar klaidingų, taupymo laiko ir medžiagų naudojimą.

8. Patobulintas apkrovos paskirstymas
Tolygiai paskirsto statybines apkrovas, mažindama tilto konstrukcijos įtempius surinkimo metu.

9. Tinka iššūkių reljefui
Veiksminga sunkiose vietose, tokiose kaip upės, slėniai ar tankiai pastatytos teritorijos, kuriose tradiciniai metodai yra nepraktiški.

Išvada
„Bridge Launcher“ įranga padidina tiltų konstrukcijos efektyvumą, saugumą ir tikslumą, todėl tai yra pasirinktas pasirinkimas šiuolaikiniams infrastruktūros projektams. Dėl sugebėjimo pagreitinti statybą išlaikant aukštos kokybės standartus, jis tampa neįkainojamas didelio masto tiltų plėtrai.





„Bridge Launcher“ įranga yra specializuota mašina, naudojama segmentinių tiltų statybai, ypač naudojant „Span-Span“ ar „Subalansed ConSolever“ metodus. Tai leidžia efektyviai ir tiksliai išdėstyti tiltų segmentus, sutrumpinti statybos laiką ir pagerinti saugą. Žemiau yra pagrindinės jo programos ir funkcijos:

„Bridge Launcher“ įrangos programos
Segmentinė tilto konstrukcija

Naudojami vištų, greitkelių tiltų ir geležinkelio tiltų paleidimui iš anksto betono segmentuose.

Tinka tiek tarpsnių, tiek subalansuotų konsolerių statybos metodams.

Pradėkite sijos ištikimams segmentams

Aukštai tiksliai perneša, keltuvai ir išdėstytos ištikimybės segmentai.

Užtikrina tinkamą išlyginimą prieš įtempimą.

Virš galvos ir paleidimas

Viršutiniai paleidimo įrenginiai: „Gantry“ sistemos, gabenančios segmentus iš viršaus (įprasta aukštų prieplaukų).

„UndersLung“ paleidimo įrenginiai: palaikykite segmentus iš apačios (naudojami mažesniems aukščiams).

Miesto ir sudėtinga reljefo statyba

Idealiai tinka tiltams virš upių, slėnių, greitkelių ar tankiai apgyvendintų vietų, kur tradiciniai kranai yra nepraktiški.

Pagreitinta tilto konstrukcija (ABC)

Sumažina statybos laiką vietoje, surenkant segmentus ne vietoje ir greitai paleisdami juos.





1. Projektavimo etapas
Inžinerinė analizė: Struktūriniai ir mechaniniai inžinieriai analizuoja tilto specifikacijas, kad nustatytų paleidimo priemonės reikalavimus

CAD modeliavimas: Visos paleidimo sistemos 3D modeliavimas, įskaitant:

Pagrindinė sijos\/nosies paleidimas

Palaikymo sistemos

Hidraulinės\/pneumatinės sistemos

Kontrolės mechanizmai

Apkrovos skaičiavimai: maksimalios apkrovos galios ir įtempių taškų nustatymas

2. Medžiagos pirkimai
Didelio stiprumo plienas struktūriniams komponentams

Specializuoti hidrauliniai cilindrai ir siurbliai

Tikslūs guoliai ir stumdymo mechanizmai

Elektros ir valdymo sistemos komponentai

Dėvėti atsparios medžiagos kontaktiniams paviršiams

3. Gaminimo procesas
Struktūriniai komponentai
Pagrindinis sijos gaminimas:

Plieninių plokščių pjaustymas ir formavimas

Dėžutės sijų ar santvaros konstrukcijų suvirinimas

Šilumos apdorojimas stresui palengvinant

Tikslus poravimosi paviršių apdirbimas

Palaikymo rėmai:

Laikinų prieplaukų ar atramų gamyba

Stumdymo mechanizmų statyba

Reguliuojamų komponentų surinkimas

Mechaninės sistemos
Hidraulinės sistemos rinkinys:

Cilindrų gamyba

Siurblio ir vožtuvo montavimas

Žarnos maršrutas ir jungtys

Guolių ir ritininių sistemos diegimas

Nosies konstrukcijos paleidimas

Elektros sistemos
Valdymo skydelio agregatas

Jutiklio diegimas (padėtis, apkrova, išlyginimas)

Laidų ir kabelių valdymas

Saugos sistemos integracija

4. Kokybės kontrolė
Neardomojo suvirinimo bandymai (NDT)

Kritinių komponentų matmenų tikrinimas

Hidraulinis slėgio bandymas

Apkrovos konstrukcinių elementų bandymas

Funkcinis valdymo sistemų bandymas

5. Surinkimas ir išankstinis komplektas
Pagrindinių komponentų surinkimas

Mechaninių, hidraulinių ir elektrinių sistemų integracija

Gamyklos priėmimo testavimas (riebalai):

Imituojamos paleidimo operacijos

Avarinis sustabdymo bandymas

Lyginimo patikrinimas

Apkrovos talpos patikrinimas

6. Paviršiaus apdorojimas
Smėlio spalvos paviršiaus paruošimas

Apsauginių dangų taikymas:

Gruntas

Tarpiniai paltai

Viršutiniai paltai (dažnai pagal konkrečiai projekto spalvas)

Specializuotos dangos, skirtos nusidėvėjusiems paviršiams

7. Dokumentacija
Operavimo vadovų paruošimas

Priežiūros grafikai

Atsarginių dalių sąrašai

Sertifikavimo dokumentai

Kaip pastatyti brėžiniai

8. Transporto planavimas
Išmontuoti transportavimą (jei reikia)

Specialios per didelių komponentų transporto priemonės

Maršruto apklausos ir leidimai

9. Svetainės paleidimas
Surinkimas statybvietėje

Galutiniai derinimo patikrinimai

Operacinis bandymas su faktiniais tiltų segmentais

Operatoriaus mokymai





Bendrovė įdiegė intelektualios įrangos valdymo platformą ir įdiegė 310 rinkinių (rinkinių) tvarkymo ir suvirinimo robotų. Užbaigus planą, bus daugiau nei 500 rinkinių (rinkinių), o įrangos tinklo norma sieks 95%. Naudojamos 32 suvirinimo linijos, planuojama įdiegti 50, o visos produktų linijos automatizavimo greitis pasiekė 85%.
