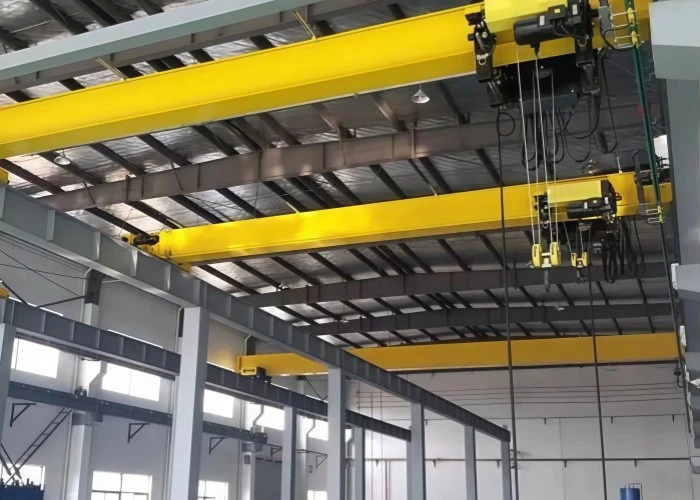

5t LDA tipo viršutinis kranas



LDA tipo viršutinis kranas yra standartizuotas vienos{0}}sijos elektrinis važiuojamasis kranas su specifiniais komponentais, sukurtais efektyviam medžiagų tvarkymui. Čia pateikiamas išsamus pagrindinių jo komponentų suskirstymas:

1. Pagrindiniai konstrukciniai komponentai

Pagrindinė juosta (viena)

Paprastai pagamintas iš valcuoto plieno I{0}}sijos arba suvirintos dėžės sijos

Sukurtas su optimizuotu skerspjūviu{0}}, kad būtų išlaikyta jėgos ir svorio pusiausvyra

Apima armavimo plokštes įtempių koncentracijos taškuose

Galiniai sunkvežimiai (galiniai vežimėliai)

Plieninės karkasinės konstrukcijos su integruotais pavaros mechanizmais

Yra ratų rinkiniai, skirti judėti kilimo ir tūpimo tako bėgiais

Turi apsaugos nuo{0}}nuo bėgių įtaisus

2. Kėlimo mechanizmas

Elektrinis kėlimo įrenginys

Standartinėse konfigūracijose naudojami CD/MD tipo vieliniai keltuvai

Apima:

Kėlimo variklis (galimi{0}}dviejų greičių parinktys)

Pavarų reduktorius

Būgno surinkimas su vieliniu lynu

Kabliuko blokas su apsauginiu užraktu

Viršutinė/apatinė ribiniai jungikliai

Vežimėlio rėmas

Plieninė konstrukcija su ritinėliais sijų judėjimui

Gali būti rankinis arba motorinis traverso mechanizmas

Abiejuose galuose įrengti buferiniai įrenginiai

3. Važiavimo mechanizmas

Tilto pavaros sistema

Du varomieji ratai (po vieną kiekvienam galiniam sunkvežimiui)

Įrengtas:

Kelioniniai varikliai (paprastai 0,4–3,0 kW)

Stabdžių sistemos

Pavarų reduktoriai

Sukabinimo įtaisai

Kilimo ir tūpimo tako sistema

Apima krano bėgius (paprastai P24/P38 standartas)

Bėgių gnybtai stovėjimo saugumui

Elektros tiekimo laidininkai arba apmušalų sistemos

4. Elektros sistema

Maitinimo komponentai

Slankiojančios kolektorių sistemos arba kabelių apmušalų išdėstymas

Pagrindinis grandinės pertraukiklis ir valdymo skydelis

Apsauga nuo perkrovos ir{0}}trumpojo jungimo

Valdymo sistema

Pakabinama valdymo stotis (standartinė IP54 apsauga)

Valdymo mygtukai, skirti:

Pakelkite aukštyn/žemyn

Kelionė tiltu į kairę/dešinę

Vežimėlis pirmyn/atgal (jei variklis)

Avarinio stabdymo mygtukas

5. Saugos įrenginiai

Standartinės saugos funkcijos

Perkrovos ribotuvas (mechaninis arba elektroninis)

Dvigubi-ribiniai jungikliai kėlimui

Eigos ribiniai jungikliai tilto judėjimui

Įspėjamieji įtaisai (garso signalas)

Fazės apsaugos relė

Pasirenkami saugos atnaujinimai

Apsaugos nuo -susidūrimo sistema keliems kranams

Įtampos apsaugos įtaisas

Darbo zonos infraraudonųjų spindulių apsauga

.

6. Pagalbiniai komponentai

Buferiai ir buferiai

Guminiai arba spyruokliniai{0}}buferiai tilto galuose

Vežimėlio galo stotelės

Priežiūros ypatybės

Apžiūros platformos (didesniuose modeliuose)

Tepimo taškai su centralizuotomis sistemos galimybėmis

7. Pasirenkami tinkinimai

Specialios konfigūracijos

Sprogimui{0}}atsparūs komponentai (varikliai, elektra)

Nerūdijančio plieno konstrukcija korozinei aplinkai

Kintamo dažnio pavaros sklandesniam veikimui

Nuotolinio valdymo sistemos (radijo / belaidės)



Eskizas



Pagrindinė techninė



1. Ekonomiškas-sprendimas

Mažesnės pradinės investicijos, lyginant su dvigubais kranais

Sumažėjusios įrengimo ir pamatų sąnaudos

Minimalūs priežiūros reikalavimai

2. Erdvės-Taupantis dizainas

Kompaktiška konstrukcija idealiai tinka patalpoms su riboto aukščio apribojimais

Reikia mažiau vietos aukštyje nei dvigubų sijų kranams

Optimalus dirbtuvėms su ribota vieta

3. Energiją taupantis veikimas

Mažesnis energijos suvartojimas

Galimos energiją{0}}taupančios variklio parinktys

Sumažėjusios veiklos sąnaudos

4. Lengvas montavimas ir priežiūra

Paprastas modulinis dizainas greitam surinkimui

Standartiniai komponentai, skirti lengvai pakeisti

Prieinami priežiūros taškai

5. Universalus našumas

Sklandus veikimas su tikslia krovinio padėtimi

Pritaikomas įvairiems kėlimo reikalavimams

Tinka įvairioms pramoninėms aplinkoms

6. Patikimos saugos priemonės

Standartinė apsauga nuo perkrovos

Dvigubi{0}}ribiniai jungikliai kėlimui

Avarinio sustabdymo funkcija

Galimos apsaugos nuo{0}}susidūrimo parinktys



1. Gamybos įrenginiai

Surinkimo linijos operacijos

Mašinos dalių tvarkymas

Gamybinės medžiagos perdavimas

2. Sandėliavimas ir logistika

Prekių pakrovimas/iškrovimas

Padėklų ir konteinerių tvarkymas

Sandėliavimo valdymas

3. Automobilių pramonė

Variklio ir komponentų valdymas

Transporto priemonių surinkimo atrama

Dalių sandėlio operacijos

4. Statybinių medžiagų tvarkymas

Plieninių sijų pozicionavimas

Surenkamas dalių judėjimas

Statybinių medžiagų platinimas

5. Lengvosios pramonės taikymas

Maisto perdirbimo įmonės

Pakavimo įrenginiai

Mažos{0}}gamybos linijos

6. Techninės priežiūros ir remonto dirbtuvės

Įrangos montavimas

Mašinų aptarnavimas

Pastatų priežiūros darbai



1. Dizainas ir inžinerija
Reikalavimų analizė: pagal kliento poreikius patvirtinkite keliamąją galią, tarpatramį, kėlimo aukštį, automatizavimo lygį, valdymo režimą ir saugos funkcijas.

Konstrukcijos projektavimas: suprojektuokite vienos sijos pagrindinę siją, galinius vežimėlius, vežimėlį ir keltuvo agregatą naudodami CAD programinę įrangą.

Elektros ir valdymo projektavimas: kurkite valdymo sistemos schemas, įskaitant PLC programavimą, variklio pasirinkimą, VFD, jutiklius, aliarmus ir saugos blokus.

Modeliavimas ir patvirtinimas: naudokite FEA (baigtinių elementų analizę), kad užtikrintumėte struktūrinį vientisumą ir dinaminį modeliavimą judesio valdymui.

2. Medžiagų pirkimas
Tolimosios sijos ir komponentų šaltinis yra aukštos-kokybės plienas (Q345B arba lygiavertis).

Įsigykite variklius, keltuvus, VFD, PLC, ribinius jungiklius ir signalizacijos sistemas iš patikimų tiekėjų.

Įsitikinkite, kad visi komponentai atitinka atitinkamus sertifikatus ir standartus (ISO, CE, GB).

3. Tolimųjų sijų gamyba
Pjovimas: Plieninės plokštės supjaustomos pagal dydį naudojant CNC liepsnos / plazminio pjovimo stakles.

Formavimas: susukite arba formuokite plokštes į I-sijos arba dėžės sijos profilį.

Suvirinimas: suvirinkite flanšus, juostą ir standiklius pagal suvirinimo procedūros specifikacijas (WPS).

Terminis apdorojimas: prireikus sumažinkite įtampą, kad sumažintumėte suvirinimo deformaciją.

Apdirbimas: Išgręžkite skylutes galiniam vežimėliui ir vežimėlio tvirtinimui; mašinų krano bėgiai, jei yra integruoti.

Patikra: patikrinkite suvirinimo kokybę (rentgeno spinduliu arba ultragarsu), matmenis ir paviršiaus apdailą.

4. Galinio vežimėlio ir vežimėlio surinkimas
Rėmo gamyba: Iškirpti ir suvirinti galinius vežimėlių rėmus ir vežimėlių rėmus.

Ratų surinkimas: Sumontuokite ratus ir pritvirtinkite guolius; surinkti pavaros variklį ir pavarų dėžę.

Montavimas: Pritvirtinkite ratus prie rėmų ir sumontuokite stabdžius bei eigos jungiklius.

Bandymai: statiniai ir dinaminiai ratų ir stabdžių bandymai, užtikrinantys sklandų sukimąsi ir apkrovą.

5. Keltuvo surinkimas
Ant vežimėlio sumontuokite vielinį lyną arba grandininį keltuvą.

Sumontuokite kablio bloką, apsauginį skląstį, apkrovos ribotuvą ir apkrovos jutiklius.

Prijunkite keltuvo variklį, pavarų dėžę, stabdžius ir daviklius.

Atlikite kėlimo greičio, keliamosios galios ir stabdymo funkcinius bandymus.

6. Elektros instaliacija ir valdymo sistema
Sumontuokite variklio kabelius, valdymo kabelius ir ryšio linijas.

Sumontuokite PLC, VFD, kontaktorius ir saugos reles valdymo spintoje.

Laidiniai ribiniai jungikliai, aliarmai, avarinis sustabdymas ir jutikliai.

Programuoti PLC su automatine valdymo logika, saugos blokatoriais ir diagnostika.

7. Paviršiaus apdorojimas
Valymas: Pašalinkite rūdis, alyvą ir šiukšles nuo visų plieninių dalių.

Grunto danga: užtepkite antikorozinį gruntą-.

Galutiniai dažai: purškite didelio{0}}patvarumo pramoninius dažus, kad apsaugotumėte nuo nusidėvėjimo ir korozijos.

Kietėjimas: Palaukite tinkamą džiūvimo laiką, kad užtikrintumėte apdailos kokybę.

8. Bandymas prieš-įdiegimą
Ne{0}}Apkrovos bandymai: paleiskite kraną, vežimėlį ir keltuvą be krovinio, kad patikrintumėte judėjimą, greitį ir valdymą.

Apkrovos bandymas: atlikite vardinės apkrovos bandymą pagal standartus, kad užtikrintumėte keliamąją galią ir konstrukcijos vientisumą.

Saugos įrenginio patikrinimas: patikrinkite, ar veikia perkrovos ribotuvas, ribiniai jungikliai, avarinis sustabdymas ir aliarmai.

Automatikos patvirtinimas: patikrinkite automatizuotas sekas, padėties nustatymo tikslumą ir jutiklio grįžtamąjį ryšį.

9. Pakavimas ir pristatymas
Jei reikia transportuojant, išardykite dalis.

Apsaugokite komponentus su apsauga nuo rūdžių{0}}, paminkštinimu ir saugiu supakavimu.

Paruoškite dokumentus, įskaitant vartotojo vadovus, techninės priežiūros vadovus ir bandymų sertifikatus.

10. Montavimas ir paleidimas (-svetainėje)
Iš naujo surinkite krano komponentus kliento vietoje.

Sulygiuokite krano bėgius ir pritvirtinkite kilimo ir tūpimo tako konstrukciją.

Prijunkite maitinimo ir valdymo laidus.

Kalibruokite jutiklius ir patikrinkite automatinio valdymo funkcijas.

Traukinių operatoriai ir techninės priežiūros personalas.

Pateikite dokumentus ir sertifikatus.
