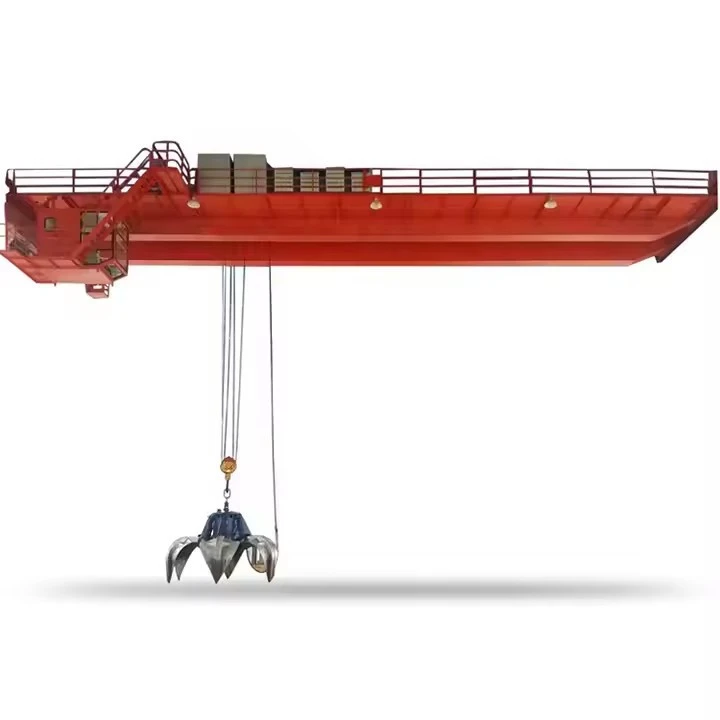

Dvigubos sijos viršutinis kranas su griebtuvu

A Dvigubos sijos viršutinis kranas su griebtuvuyra sunkiasvoris{0}}kėlimo sprendimas, skirtas birių medžiagų, tokių kaip anglis, rūda, grūdai, smėlis, žvyras ir metalo laužas, tvarkymui. Šio tipo kranai plačiai naudojami tokiose pramonės šakose kaip kasyba, uostai, plieno gamyklos, elektrinės ir atliekų perdirbimo įrenginiai.

Pagrindinės funkcijos:

Dvigubos sijos konstrukcija– Užtikrina didesnę keliamąją galią, geresnį stabilumą ir ilgesnį tarpatramį, palyginti su vienos sijos kranais.

Griebkite kaušo priedą– Mechaninis arba hidraulinis greiferinis kaušas naudojamas efektyviam birių ar granuliuotų medžiagų išėmimui, pakėlimui ir iškrovimui.

Didelė keliamoji galia– Paprastai svyruoja nuoNuo 5 tonų iki daugiau nei 100 tonų, priklausomai nuo taikymo poreikių.

Tikslus valdymas– Įrengtos kintamo greičio pavaros, užtikrinančios sklandų veikimą ir tikslų medžiagų išdėstymą.

Patvarumas ir saugumas– Tvirta konstrukcija su apsauga nuo perkrovos, eigos jungikliais ir avarinio stabdymo sistemomis.



Palyginimas su kitais greiferiniais kaušiniais kranais

Funkcija	Dvigubos sijos Clamshell kranas	Vienos sijos atverčiamas kranas
Talpa	5–550+ tonos	1-20 tonų
Span	Ilgi tarpatramiai (iki 40 m+)	Trumpesni tarpatramiai (<25m)
Kėlimo aukštis	Didesnis dėl dvigubos sijos konstrukcijos	Ribotas
Patvarumas	Sunkios{0}}apkrovos, ilgas tarnavimo laikas	Lengvos ir vidutinės{0}}apkrovos
Kaina	Didesnės pradinės išlaidos	Ekonomiškesnis



Pagrindiniai komponentai: guolis, pavarų dėžė, variklis, siurblys

Kilmės vieta: Henanas, Kinija

Garantija: 1 metai

Svoris (KG): 2000 kg

Vaizdo įrašo išeinantis{0}}patikrinimas: pateikiama

Mašinų bandymo ataskaita: pateikta

Dizainas: dviguba sija

Efektyvumas: didelis efektyvumas

Veikimo greitis: veikimas dideliu greičiu

Stabilumas: anti{0}}siūbavimo funkcija

Spalva: neprivaloma

Maitinimo šaltinis: 110V/220V/230V/380V/440V, pritaikytas

Atstumas: 7,5-31,5 m





A Dvigubos sijos viršutinis kranas su griebtuvuyra didelės apkrovos{0}}kėlimo sistema, skirta birių medžiagų, tokių kaip anglis, rūda, grūdai, smėlis ar metalo laužas, tvarkymui. Jį sudaro keli pagrindiniai komponentai, kurie veikia kartu, kad užtikrintų efektyvų medžiagų tvarkymą. Žemiau pateikiamas pagrindinių komponentų suskirstymas:

---

1. Tilto konstrukcija (dviguba sija)

Pagrindinės sijos (2 Nr.)– Pirminės apkrovą{0}}nešančios sijos, apimančios krano plotį, laikančios keltuvą, vežimėlį ir greiferio kaušą.

Galiniai sunkvežimiai (2 Nr.)– Kiekviename sijų galuose yra ratai, skirti išilginiam judėjimui kilimo ir tūpimo tako bėgiais.

Skersinės sijos ir tvirtinimas– Suteikia kranui konstrukcijos stabilumą ir standumą.

2. Kėlimo mechanizmas

Kėlimo variklis– Pakelia ir nuleidžia greiferinį kaušą.

Vielinis lynas / grandinė– Sujungia keltuvą su greiferio kaušu vertikaliam judėjimui.

Būgno arba skriemulio surinkimas– Eksploatacijos metu nukreipia ir saugo vielinį lyną.

Stabdžių sistema– Užtikrina kontroliuojamą ir saugų krovinių tvarkymą.





3. Vežimėlio surinkimas

Vežimėlio rėmas– Juda horizontaliai išilgai tilto sijų.

Vežimėlio variklis ir pavara– Užtikrina skersinį griebtuvo kaušo judėjimą (skersinį eigą).

Ratai ir bėgiai– Leidžia sklandžiai judėti išilgai sijų.

4. Grab Bucket System

Griebiamasis kibiras (atkabos tipo)– Mechaninis žandikaulių{0}}panašus įtaisas, skirtas birių medžiagų ėmimui ir išleidimui.

Virve{0}}Valdomas griebtuvas– Naudoja atskirus kėlimo ir uždarymo lynus.

Motorizuotas griebtuvas– Savarankiškas{0}}variklis atidarymui/uždarymui.

Skriemuliai ir skriemuliai– Nukreipia lynus griebtuvui.

Valdymo mechanizmas– Hidraulinė arba elektrinė kaušo atidarymo/uždarymo sistema.

5. Kilimo ir tūpimo tako sistema

Kilimo ir tūpimo tako sijos– Palaiko krano judėjimą palei įlanką.

Kilimo ir tūpimo tako bėgiai– Užtikrina sklandų vėžę krano galiniams sunkvežimiams.

Pabaigos stotelės ir buferiai– Apsaugo nuo per{0}}keliavimo ir sugeria poveikį.

6. Elektros ir valdymo sistema

Kabinos arba pakabuko valdymas– Operatoriaus sąsaja krano judėjimui.

Festoon sistema / Kabelio ritė– Tvarko maitinimo ir valdymo laidus.

Ribiniai jungikliai ir jutikliai– Užtikrina saugų veikimą, užkertant kelią per{0}}kėlimui ar susidūrimams.

Kintamo dažnio diskai (VFD)– Leidžia sklandžiai įsibėgėti ir lėtėti.

7. Saugos komponentai

Apsauga nuo perkrovos– Neleidžia kelti virš vardinės galios.

Avarinis sustojimas (E-Stop)– Nedelsiant sustabdo krano darbą.

Anti- susidūrimų sistema– Naudojamas kelių{0}}kranų sąrankose.

Anemometras (skirtas lauko kranams)– Stebi vėjo greitį, kad veiktų saugiai.

Pagrindiniai skirtumai, palyginti su vienos sijos kranais

✔ Didesnis pajėgumas– Dvigubos sijos atlaiko sunkesnius krovinius.
✔ Geresnis kablio aukštis– Daugiau vietos po kranu.
✔ Didesnis patvarumas– Tinka intensyviam naudojimui.



ESKIZAS

Pagrindinė techninė





A Dvigubos sijos viršutinis kranas su griebtuvupasiūlymaididesnis efektyvumas, ilgaamžiškumas ir saugumasbirių medžiagų tvarkymui, todėl tai puikus pasirinkimas sunkiajai pramonei.

1. Didesnė keliamoji galia

Dvigubos sijos konstrukcija užtikrina didesnį stiprumą ir stabilumą, leidžiančiądidesnės apkrovos galios(iki šimtų tonų), lyginant su vienos sijos kranais.

Tinkasunkioms{0}}pramoninėms reikmėmskaip plieno gamyklos, kasyba ir uostai.

2. Didesnis diapazonas ir aprėptis

Dvigubos sijos konstrukcijos atramosilgesni tarpatramiai, todėl puikiai tinka didelėms dirbtuvėms, sandėliams ir lauko kiemams.

Geriaukablio aukštis(daugiau kėlimo vietos po kranu), palyginti su vienos sijos kranais.

3. Efektyvus medžiagų tvarkymas su griebtuvu

Themotorizuotas griebtuvasleidžiagreitas pakrovimas/iškrovimasbirių medžiagų be rankų darbo.

Gali susitvarkytitiek sausos, tiek šlapios medžiagos(pvz., smėlis, anglis, grūdai, rūda).

Sumažina išsiliejimą ir pagerinaveiklos efektyvumas.

4. Patvarumas ir ilgas tarnavimo laikas

Tvirta konstrukcija susunkios{0}}plieninės sijos, sustiprintas vežimėlis ir aukštos kokybės{0}}komponentai.

Geresnis atsparumasnusidėvėjimas, todėl tinka atšiaurioms aplinkoms (pvz., liejykloms, cemento gamykloms).

5. Patobulintos saugos funkcijos

Įrengtas suapsauga nuo perkrovos, eigos jungikliai ir avarinis stabdymas.

Stabilus kėlimas suanti-svyravimo technologijatiksliam medžiagų išdėstymui.

Sumažėjusi nelaimingų atsitikimų rizika, palyginti su rankiniu valdymu.

6. Pritaikomas ir universalus

Galima montuoti suskirtingų tipų griebtuvai(atsegimas, apelsinų žievelės, medienos griebtuvai) įvairioms medžiagoms.

Parinktys, skirtosnuotolinio valdymo pultas arba kabinos valdymasgeresniam matomumui ir kontrolei.

7. Kaina{1}}efektyvu ilgalaikėje perspektyvoje

Sumažina darbo sąnaudasautomatizuojant birių medžiagų tvarkymą.

Maža priežiūradėl tvirtos konstrukcijos ir aukštos kokybės{0}}komponentų.

8. Geresnis apkrovos paskirstymas

Dvigubos sijos konstrukcijatolygiai paskirsto svorį, sumažinant krano konstrukcijos ir kilimo ir tūpimo tako sistemos apkrovą.



Programos:

Uostai ir terminalai– Birių krovinių pakrovimas/iškrovimas iš laivų ir sunkvežimių.

Plieno gamyklos– Metalo laužo, anglies ir geležies rūdos tvarkymas.

Elektrinės– Anglies ir pelenų transportavimas.

Atliekų tvarkymas– Pervežti ir rūšiuoti antrinėms žaliavoms.

Grūdų ir trąšų silosai– Efektyviai valdyti birius žemės ūkio produktus.





Gamyba aDvigubos sijos viršutinis kranas su griebtuvuapima kelis pagrindinius etapus – nuo ​​projektavimo ir medžiagų įsigijimo iki surinkimo ir testavimo. Žemiau pateikiamas išsamusžingsnis{0}}po-žingsnio gamybos procedūra:

---

1. Dizainas ir inžinerija

Reikalavimų analizė: Nustatykite keliamąją galią, tarpą, kėlimo aukštį ir darbo aplinką (vidaus/lauko, temperatūrą ir kt.).

Struktūrinis projektavimas:

Dvigubos sijos tilto konstrukcijos projektavimas naudojant CAD programinę įrangą (pvz., SolidWorks, AutoCAD).

Apskaičiuokite įtempių pasiskirstymą, įlinkį ir nuovargio trukmę.

Mechaninis ir elektrinis dizainas:

Pasirinkite variklius, pavarų dėžes, stabdžius ir vielinius lynus keltuvo ir griebtuvo kaušo mechanizmui.

Suprojektuoti elektros valdymo sistemą (kintamo dažnio pavaros, PLC, eigos jungikliai).

Grab Bucket dizainas:

Pasirinkite mechaninį ({0}}valdomą lynu) arba hidraulinį griebtuvą.

Užtikrinkite suderinamumą su krano keliamoji galia.

---

2. Medžiagų pirkimas

Konstrukcinis plienas: Aukštos-kokybės plieno plokštės (Q235B, Q345B), skirtos sijoms, galiniams vežimėliams ir vežimėlių rėmams.

Mechaniniai komponentai:

Kėlimo įrenginys (elektrinis arba hidraulinis).

Griebimo kaušo mechanizmas (žandikauliai, skriemuliai, lynai).

Ratai, ašys ir guoliai, skirti vežimėliui ir tiltui judėti.

Elektriniai komponentai:

Varikliai (AC/DC), stabdžiai, kodavimo įrenginiai.

Valdymo pultai, jutikliai ir kabeliai.

Saugos komponentai: perkrovos ribotuvai, avarinis stabdymas, anti{0}}susidūrimo sistemos.

---

3. Pagrindinių komponentų gamyba

a. Dvigubų sijų gamyba

Pjovimas ir suvirinimas:

CNC plazminis pjovimas plieninėms plokštėms.

Povandeninis lankinis suvirinimas (SAW) sijinių dėžių sekcijoms.

Mechaninis apdirbimas: Išgręžkite skyles jungtims ir sutvirtinimams.

Šratavimas ir dažymas: Paviršiaus apdorojimas atsparumui korozijai.

b. Galiniai vežimėliai ir vežimėlio rėmas

Sukurkite galinius vežimėlius su ratukais tilto judėjimui.

Sumontuokite vežimėlio rėmą, kad galėtumėte laikyti keltuvą ir patraukti kaušą.

c. Griebkite kaušo surinkimą

Suvirinkite arba surinkite kaušo nasrus.

Sumontuokite skriemulius, lynus ir hidraulinius cilindrus (jei yra).

---

4. Mechaninis surinkimas

Tilto surinkimas:

Ant galinių vežimėlių pastatykite dvigubas sijas.

Sumontuokite pavaros mechanizmus (variklius, pavarų dėžes, stabdžius) tilto judėjimui.

Vežimėlio surinkimas:

Sumontuokite kėlimo įrenginį ir paimkite kaušą ant vežimėlio.

Sumontuokite vielinius lynus / būgnus, kad galėtumėte valdyti griebtuvą.

Trasos įrengimas:

Ant kilimo ir tūpimo tako sijų sumontuokite krano bėgius (jei iš anksto{0}}neįdiegti).

---

5. Elektros ir valdymo sistemos montavimas

Laidai: prijunkite variklius, jutiklius ir valdymo pultus.

Valdymo sistema:

Įdiekite PLC automatiniam griebimo darbui (jei reikia).

Konfigūruokite kintamo dažnio pavaras (VFD), kad pagreitintumėte / lėtėtų sklandžiai.

Saugos sistemos:

Patikrinkite apsaugą nuo perkrovos, ribinius jungiklius ir avarinį sustabdymą.

---

6. Testavimas ir kokybės kontrolė

a. Gamyklos priėmimo testai (FAT)

Ne{0}}Įkelti bandymą: paleiskite kraną be apkrovos, kad patikrintumėte judėjimą, stabdžius ir išlygiavimą.

Apkrovos testas:

Testas pas110% vardinės talpos(pagal ISO, FEM arba ASME standartus).

Patikrinkite griebtuvo kaušo atidarymą/uždarymą ir krovinio tvarkymą.

Dinaminis testas: Imituoti realias darbo sąlygas (kėlimas, judėjimas, griebimas).

b. Saugos patikrinimai

Patikrinkite suvirinimo siūles (jei reikia, ultragarsu).

Patikrinkite elektros izoliaciją ir įžeminimą.

---

7. Pakavimas ir pristatymas

Išardykite (jei reikia) transportavimui.

Saugokite jautrius komponentus (elektros plokštes, variklius) nuo drėgmės ir smūgių.

---

8. Montavimas ir paleidimas (-svetainėje)

Sumontuokite kraną ant kliento kilimo ir tūpimo tako.

Sulygiuokite bėgelius ir patikrinkite rato kontaktą.

Atliktigalutinis apkrovos bandymasir operatoriaus mokymas.

Seminaro vaizdas:

Įmonė įdiegė išmaniąją įrangos valdymo platformą, įdiegė 310 tvarkymo ir suvirinimo robotų komplektų (komplektų). Įgyvendinus planą, bus daugiau nei 500 komplektų (komplektų), o įrangos tinklinis lygis sieks 95% pradėtos naudoti. 32 suvirinimo linijos, planuojama įrengti 50, o visos gaminių linijos automatizavimo rodiklis pasiekė 85%.
