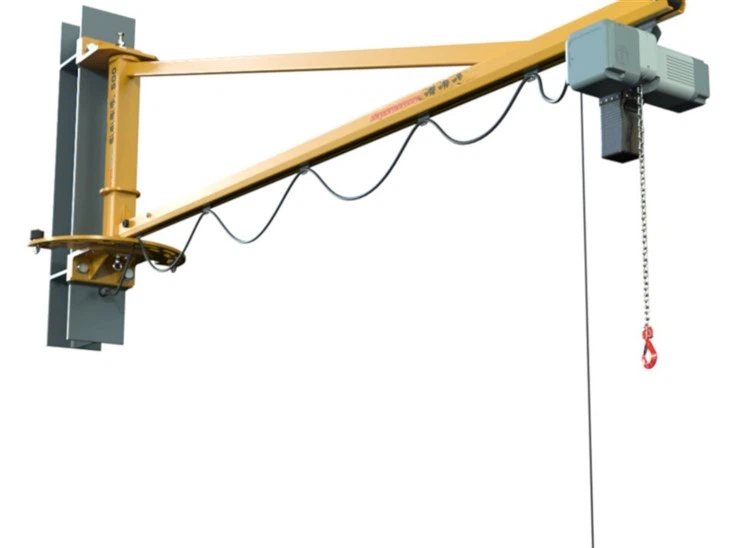

Sienų strėlės kranas

„Wall strype“ kranas yra viršutinės krano rūšis, skirta kelti ir judinti sunkias apkrovas tam tikroje vietoje, paprastai palei sieną ar dirbtuvę. Jį sudaro strėlės (horizontalioji rankena), pritvirtinta prie vertikalios atraminės konstrukcijos, kuri dažnai yra pritvirtinta prie sienos ar kolonėlės. Šie kranai dažniausiai naudojami pramoninėje aplinkoje, kur erdvė yra ribota, ir jie padeda maksimaliai padidinti darbo vietos efektyvumą, naudojant sienas palaikymui.





Sienų strėlės kranas yra kranas, pritvirtintas prie sienos ar konstrukcijos, paprastai naudojamas pramoniniame ar sandėlio nustatymuose, skirtuose kelti ir judančioms medžiagoms per nedidelius atstumus. Čia yra pagrindinės jo savybės:

Erdvės efektyvumas:

„Wall Jib“ kranai yra suprojektuoti taip, kad būtų pritvirtinti ant sienos ar pastato konstrukcijos, todėl jie yra idealūs teritorijoms, kuriose yra ribotos grindų plotas.

Besisukanti ranka:

Kranas pasižymi besisukančia ranka, kuri gali judinti medžiagas apskritu judesiu aplink sieną montuojamą šerdį. Paprastai ranka sukasi iki 180 laipsnių, leidžiančią platų judesių diapazoną uždaroje vietoje.

Apkrovos talpa:

Paprastai jie turi nuo 250 kg iki kelių tonų, atsižvelgiant į konkretų dizaino ir naudojimo dėklą nuo 250 kg. Apkrovos talpą dažnai lemia sienos konstrukcinis stiprumas ir krano rankos ilgis.

Reguliuojamas ilgis ir aukštis:

Kai kurie modeliai leidžia sureguliuoti rankos ilgį ir skirtingus aukščio diapazonus, o tai padidina kėlimo ir judėjimo apkrovų lankstumą.

Rankinis arba elektros operacija:

„Wall Jib“ kranai gali būti valdomi rankiniu būdu (naudojant grandinės keltuvą) arba su elektriniu varikliu, kad būtų galima automatizuotam veikimui, atsižvelgiant į taikymą.

Kompaktiškas dizainas:

Kompaktiškas dizainas padeda sutaupyti grindų plotą, todėl jis yra tinkamas sandarioms darbo vietoms, tokioms kaip sandėliai, gamyklos ar dirbtuvės.

Patvarumas:

Sukurtos su stipriomis, patvariomis medžiagomis (paprastai plieninėmis ar lydiniais), sieniniai strėlės kranai yra sukurti taip, kad būtų galima valdyti sunkiųjų kėlimą ir atlaikyti atšiaurią pramoninę aplinką.

Pritaikomos funkcijos:

Kai kuriuose modeliuose pateikiamos papildomos funkcijos, tokios kaip kintamas greičio valdymas, nuotolinio valdymo operacija ir specializuoti kėlimo kabliukai ar stropai, skirti konkrečioms medžiagų tvarkymo užduotims.

Saugumas:

Saugos funkcijos, tokios kaip apsauga nuo perkrovos, avarinių stotelių mygtukai ir kovos su susidūrimo sistemos, dažnai yra integruotos, kad būtų užtikrintas saugus veikimas.

Ekonomiškai efektyvus:

Palyginti su didesniais, laisvai stovinčiais kranais, „Wall Jib“ kranai dažnai būna ekonomiškesni įmonėms, turinčioms ribotus vietos ar lengvesnius kėlimo reikalavimus.





Sienų strėlės kraną paprastai sudaro šie komponentai:

Stulpelis (arba stiebas): Tai yra vertikali struktūra, palaikanti kraną. Paprastai jis pritvirtinamas prie sienos ar kitos fiksuotos struktūros, kad būtų stabilumas.

JIB rankena: horizontali krano rankena, besitęsianti nuo kolonėlės, palaikanti apkrovą. Paprastai jis yra reguliuojamas ir gali judėti įvairiomis kryptimis, atsižvelgiant į krano dizainą.

Pasukimo mechanizmas: Tai yra besisukantis mechanizmas, leidžiantis strypui sukti aplink kolonėlę. Paprastai tai apima pavaras ar variklius, įgalinančius 180 laipsnių arba 360 laipsnių sukimąsi.

Kelio ar kėlimo mechanizmas: tai sudaro variklis, skriemulys, grandinės ar vielos virvė ir kabliuko ar kėlimo tvirtinimas. Jis yra atsakingas už krovinio padidinimą ir mažinimą.

Sienų laikiklis arba montavimo plokštė: Tai yra komponentas, užtikrinantis koloną prie sienos ar kitos struktūros. Tai užtikrina, kad kranas būtų stabilus ir tinkamai išlygintas.

Vežimėlis (neprivaloma): Kai kuriuose dizainuose keltuvas naudojamas pakeliui judėti išilgai strėlės rankos ilgio. Tai suteikia daugiau lankstumo judant apkrovai.

Valdymo sistema: Valdymo sistemą sudaro jungikliai, mygtukai ar nuotolinio valdymo pultas, skirtas kranui valdyti, įskaitant keltuvo perkėlimą ir strypo pasukimą.

Šie komponentai veikia kartu, kad sieninis strėlės kranas galėtų pakelti ir judinti medžiagas nurodytame diapazone.













„Wall Monded Jib“ kranai suteikia keletą pranašumų, todėl jie yra populiarus pasirinkimas medžiagų tvarkymui įvairiose pramoninėse ir komercinėse vietose. Čia yra keletas pagrindinių sienų montuojamų „Jib Cranes“ pranašumų:

• Erdvės efektyvumas: Vienas iš pagrindinių pranašumų yra jų sugebėjimas sutaupyti plotą. Prie pastato konstrukcijos pritvirtinti prie sienos pritvirtinti „Jib“ kranai, paliekant grindis netrukdančias kitai veiklai, mašinoms ar laikymui.
• Lengvas montavimas: Diegimas paprastai yra paprastesnis ir ekonomiškesnis, palyginti su laisvai stovinčiomis „Jib“ kranais. Ant sienos pritvirtinti kranai naudoja esamą pastato konstrukciją, sumažindamos papildomų atramų ir pamatų poreikį.
• 360- laipsnio pasukimas: Daugelis sieninių „Jib Cranes“ siūlo pilną 360- laipsnio pasukimą, užtikrinant didesnį lankstumą nustatant ir prieinant prie apkrovų visoje darbo vietoje.
• Ekonominis sprendimas: Sienos montuojami strėlės kranai dažnai būna ekonomiškesni nei sudėtingesnės viršutinės kranų sistemos. Jų dizainas sumažina poreikį išsamiai modifikuoti pastato konstrukciją.
• Universalumas: Šie kranai yra universalūs ir gali būti pritaikyti atsižvelgiant į specifinius kėlimo reikalavimus. Jie gali tvarkyti įvairius krovinius, o parinktys, tokios kaip skirtingi keltuvai, vežimėliai ir kėlimo priedai, suteikia pritaikomumą skirtingoms programoms.
• Pagerintas produktyvumas: „Wall Munter Jib Cranes“ padidina produktyvumą, palengvindami efektyvų medžiagų tvarkymą. Operatoriai gali lengvai padėti ir pernešti krovinius pasiekiamose vietose, sumažindami laiką ir pastangas, reikalingas rankiniam kėlimui.
• Prieinamumas: Sienomis pritvirtintų „Jib“ kranų dizainas leidžia jiems pasiekti ir patekti į vietas, kurios gali būti sudėtingos kitų rūšių kranams. Šis prieinamumas yra ypač naudingas gamybos, surinkimo ir priežiūros procesuose.
• Saugos funkcijos: „Wall Monsed Jib“ kranai aprūpinti įvairiomis saugos funkcijomis, įskaitant ribinius jungiklius, avarinės stotelės funkcijas ir perkrovos apsaugą. Šios savybės padidina bendrą kranų operacijų saugumą.
• Lengva priežiūra: „Wall Munter Jib“ kranai yra skirti lengvai pasiekti priežiūros taškus. Šis prieinamumas supaprastina įprastus patikrinimus ir priežiūros užduotis, prisidedant prie kranų sistemos ilgaamžiškumo.
• Pritaikymo parinktys: Vartotojai gali pasirinkti iš įvairių pritaikymo parinkčių, kad pritaikytų kraną pagal konkrečius poreikius. Tai apima tinkamos apkrovos talpos, keltuvo tipo, valdymo sistemos ir papildomų priedų pasirinkimą.
• Didelis pritaikomumas: Sienos pritvirtintos „Jib“ kranai gali būti montuojami esamuose pastatuose, nereikalaujant didelių konstrukcinių modifikacijų, todėl jie yra tinkami modifikuoti į nustatytas įrenginius.





Sienų strėlės kranas yra strėlės krano rūšis, pritvirtinta prie vertikalios sienos ar kolonėlės, o ne ant grindų montuojamos kolonos. Jis dažniausiai naudojamas įvairiose pramoninėse ir komercinėse vietose, kur reikalingas medžiagų tvarkymas.

„Wall Jib Crane“ taikymas
Gamybos įmonės

Naudojamas sunkiems komponentams kelti ir išdėstyti surinkimo metu.

Padeda efektyviai judėti medžiagas tarp darbo vietų.

Seminarai ir mašinų parduotuvės

Idealiai tinka įkelti ir iškrauti stakles, tokias kaip tekinimo staklės, malimo mašinos ir CNC mašinos.

Sumažina rankinį darbą ir padidina produktyvumą.

Sandėliai ir saugyklos

Naudojami padėklų, konteinerių ir sunkiųjų prekių tvarkymui.

Gali būti sumontuotas šalia pakrovimo dokų, kad būtų galima pakrauti sunkvežimį\/iškrauti.

Automobilių pramonė

Padeda pakelti transporto priemonių dalis, tokias kaip varikliai ir transmisijos.

Naudojamas surinkimo linijose tiksliam komponentų išdėstymui.

Statybos vietos

Padeda kelti ir dedant statybines medžiagas uždarose vietose.

Naudinga atliekant surenkamuosius ir medžiagų tvarkymą mažose dirbtuvėse.

Laivų statyklos ir dokai

Naudojami kėlimo įrangai, įrankiams ir nedideliems kroviniams laivams ar techninės priežiūros dirbtuvėms.

Tekstilės ir maisto perdirbimo pramonė

Padeda tvarkyti audinio ritinius, maisto perdirbimo įrangą ir pakavimo medžiagas.



1. Dizainas ir planavimas
Kliento reikalavimai: nustatykite kėlimo talpą, strėlės ilgį, sukimosi kampą ir darbo aplinką.

Inžinerinio projekto dizainas: Norėdami sukurti išsamius brėžinius ir struktūrinius skaičiavimus, naudokite CAD programinę įrangą.

Medžiagos pasirinkimas: Pasirinkite didelio stiprumo plieną ir komponentus pagal apkrovos talpos ir saugos standartus.

2. Medžiagos paruošimas
Plieninis pjaustymas: supjaustykite žaliavas (plieninės plokštelės, vamzdžiai ir sijos), kad būtų reikalingos matmenys, naudojant plazmos ar lazerinius pjovimo mašinas.

Paviršiaus apdorojimas: Smėlio spalvos arba išvalykite plieną, kad pašalintumėte rūdis ir priemaišas.

3. Apdirbimas ir gamyba
„Jib“ rankos gamyba: suvirinimo arba mašina „Jib“ ranka, užtikrinant tikslų išlyginimą.

Kolonos ir tvirtinimo laikiklių gamyba: Apdorokite ir suvirinkite konstrukcines dalis, kurios bus pritvirtintos ant sienos.

Guolio ir sukimosi mechanizmo montavimas: surinkite guolio sistemą sklandžiai sukimosi.

4. Asamblėja
Suvirinimas ir varžtai: pritvirtinkite strypo ranką prie sienos laikiklio ar kolonėlės, naudodami suvirinimo ar varžtų metodus.

Variklio ir keltuvo montavimas: Elektros arba rankinio keltuvo pritvirtinkite ant strypo rankos.

Elektros sistemos sąranka: Įdiekite variklį, valdymo skydelį ir ribinius jungiklius, kad galėtumėte saugiai veikti.

5. Kokybės tikrinimas ir bandymai
Apkrovos testavimas: Norėdami patikrinti stiprumą ir stabilumą ir stabilumą, pritaikykite bandymo apkrovą (paprastai 1,25 karto didesnę už reitingą).

Rotacijos ir judesio testas: patikrinkite sklandų JIB rankos judesį ir pasukimą.

Elektros saugos patikrinimas: Užtikrinkite tinkamą valdymo sistemos laidą ir funkcionavimą.

6. Paviršiaus apdorojimas ir dažymas
Antikorozinė danga: Norėdami išvengti rūdžių, užtepkite gruntą ir apsauginę dangą.

Galutinis paveikslas: naudokite pramoninio lygio dažus, kad patvarumus ir estetiką.

7. Pakuotė ir pristatymas
Išmontavimas (jei reikia): Kai kurie komponentai gali būti išmontuoti, kad būtų lengva transportuoti.

Pakavimas: Siuntimui naudokite apsauginius vyniojimo priemones, medines dėžes ar plieninius rėmus.

Pristatymas ir diegimas: Siųskite kraną į klientų svetainę ir pateikite diegimo rekomendacijas.





„Henan Mine Crane Co., Ltd“ įdiegė išmaniosios įrangos valdymo platformą ir įdiegė 310 tvarkymo ir suvirinimo robotų rinkinių. Įvykdžius iniciatyvą, bendras rinkinių skaičius viršys 500, o tai pasieks 95% įrangos tinklo normą. Šiuo metu veikia 32 suvirinimo linijos, planuojant įdiegti papildomą 50. Bendra visos produktų linijos automatizavimo norma jau pasiekė 85%.
