Sienos pritvirtintas strėlės

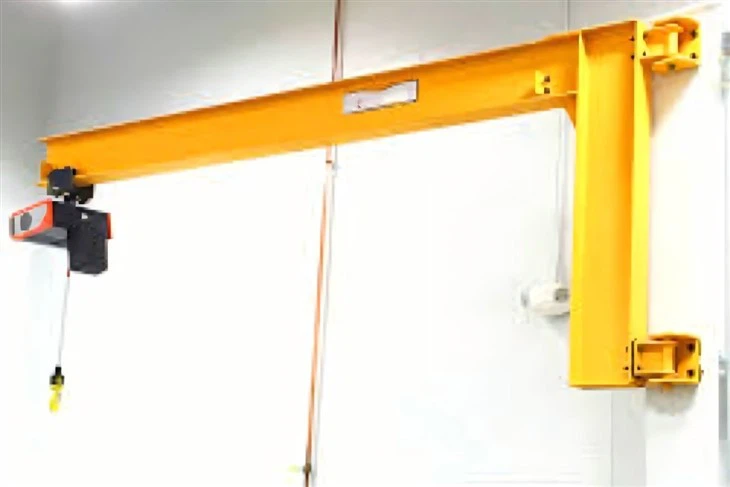

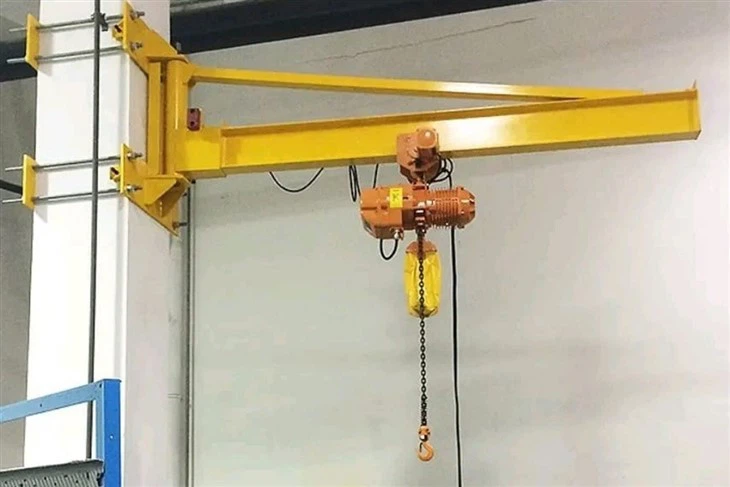

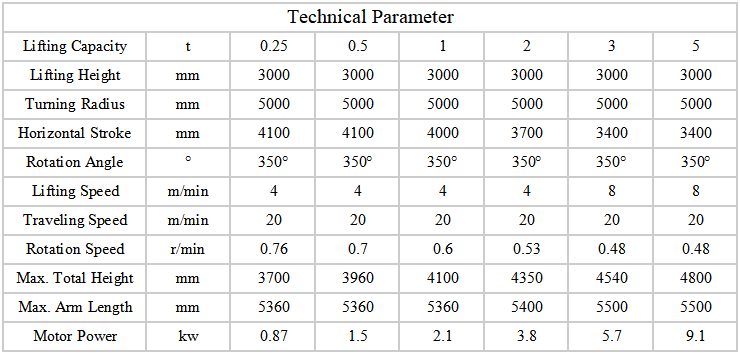

Sieną pritvirtintas „Jib Crane“ yra kompaktiškas ir universalus kėlimo sprendimas, skirtas efektyviam medžiagų tvarkymui uždarose vietose. Jis sumontuotas ant sienos ar kolonėlės, užtikrinant besisukančią strėlę, kad būtų galima pakelti, judėti ir tiksliai išdėstyti apkrovas. Idealiai tinka dirbtuvėms, surinkimo linijoms, pakrovimo dokams ir saugojimo vietoms, jis padidina produktyvumą, o taupo grindų plotą.

1. Susitikimų taupymo dizainas
Tvirtinami tiesiai prie sienų ar konstrukcinių kolonų, pašalindami grindų ploto poreikį.

Idealiai tinka teritorijoms, kuriose yra ribota vieta tradiciniams viršutiniams kranams.

2. 180 laipsnių arba 360 laipsnių pasukimas
Sienoje montuojami strėlės paprastai siūlo 180 laipsnių pasukimą darbui palei sieną.

Kolonoje montuojami JIB gali suteikti 360 laipsnių sukimąsi, kad būtų galima visiškai aprėpti.

3. Didelė apkrovos talpa
Galima įsigyti nuo 250 kg iki 5, 000 kg (ar daugiau, atsižvelgiant į dizainą).

Tvirta konstrukcija užtikrina patvarumą ir saugumą.

4. Reguliuojamas strėlės ilgis
Sukčių ilgis svyruoja nuo 2 m iki 10 m, pritaikomas pagal darbo vietos reikalavimus.

5. Sklandus ir tikslus veikimas
Rankinės arba motorizuotos sukimosi parinktys.

Elektrinis arba pneumatinis keltuvas suderinamas su pastangomis.

6. Maža techninė priežiūra ir lengvas įrengimas
Minimalios judančios dalys sumažina priežiūros poreikius.

Sukurtas greitam surinkimui ir integracijai į esamas struktūras.

Sieną pritvirtintas „Jib Crane“ yra kompaktiškas kėlimo sprendimas, skirtas naudoti uždarose vietose, kur grindų plotas yra ribotas. Jį sudaro keli pagrindiniai komponentai, kurie veikia kartu, kad būtų lengviau sklandžiai ir efektyviai tvarkyti apkrovą. Čia yra pagrindiniai ant sienos pritvirtinto strėlės krano komponentai:

1. Sienų laikiklis (montavimo atrama)
Teikia konstrukcinę atramą ir pritvirtina strėlės kraną prie sienos ar kolonėlės.

Turi būti tvirtai pritvirtintas prie apkrovos turinčios sienos arba sustiprintos konstrukcijos.

Gali būti fiksuotas arba pasukamas, atsižvelgiant į dizainą.

2. BOOM (strėlės ranka)
Horizontalusis pluoštas, kuris tęsiasi į išorę, kad būtų kėlimo spindulys.

Gali būti fiksuotas (nejudantis) arba besisukantis (sukimasis), kad būtų didesnis padengimas.

Pagaminta iš plieno („i-sijos“ arba vamzdinių konstrukcijų), kad būtų galima stipriai ir ilgaamžiškumui.

3. Sukimo mechanizmas (pasukamas vienetas) (jei pasukamas)
Leidžia „Boom“ pasukti, paprastai iki 180 laipsnių –200 laipsnių (kai kurie modeliai siūlo 360 laipsnių su papildomu palaikymu).

Komplekte yra sklandaus judėjimo guoliai arba pasukamieji guoliai.

4. Kelio ir vežimėlis
Elektrinis arba rankinis keltuvas - kėlimo įtaisas (grandinės keltuvas, vielos virvės pakėlimas arba svirties keltuvas), kuris juda vertikaliai.

Vežimėlis - juda išilgai strėlės ilgio, kad padėtų krovinį.

Gali būti rankinis stumimas arba motorizuotas, kad būtų lengviau veikti.

5. Pabaigos sustoja (strėlė sustoja)
Saugos įtaisai strėlės galuose, kad troleibusas užkirstų kelią viršijimui.

6. Apkrovos ribotuvas (neprivaloma)
Užtikrina, kad kranas nebus perkrautas peržengiant jo įvertintą galią.

7. Valdymo sistema (varomiems kranams)
Pakabukų valdymas (laidinis arba belaidis) elektriniams keltuvams ir vežimėliams valdyti.

8. Armatūros struktūra (jei reikia)
Sunkiųjų paslaugų programoms gali prireikti papildomų tvirtinimo ar palaikymo stulpelių.

Sieną pritvirtintas „Jib Crane“ yra kompaktiškas ir universalus kėlimo sprendimas, kuris suteikia keletą pranašumų, ypač įrenginiuose, kuriuose yra ribotas grindų plotas. Čia yra pagrindiniai pranašumai:

1. Susitikimų taupymo dizainas
Tvirtinamas tiesiai prie sienos ar kolonėlės, atlaisvindamas vertingą grindų plotą.

Idealiai tinka dirbtuvėms, sandėliams ir gamybos linijoms, kuriose grindyse montuojami kranai yra nepraktiški.

2. Ekonomiški
Mažesnės montavimo ir priežiūros išlaidos, palyginti su laisvai stovinčiomis „Jib Cranes“.

Nereikia papildomų palaikymo struktūrų ar pamatų.

3. Patobulintas manevringumas
Suteikia 180 laipsnių arba 360 laipsnių sukimąsi (atsižvelgiant į modelį), kad būtų galima tiksliai padėti apkrovai.

Padidina produktyvumą sumažindama rankinio tvarkymo ar šakinių krautuvų poreikį.

4. Lengvas diegimas ir perkėlimas
Gali būti montuojamas ant esamų sienų arba sustiprintų kolonų.

Kai kurie modeliai yra moduliniai, leidžiantys perkelti, jei keičiasi darbo vietos išdėstymas.

5. Universalus apkrovos tvarkymas
Tinka šviesos ir vidutinės apkrovoms pakelti (paprastai iki 2 tonų, tačiau kai kurie sunkiųjų modelių modeliai yra didesni).

Gerai veikia su keltuvais, balansatoriais ar rankinėmis grandinės blokais.

6. Patobulinta sauga
Sumažina darbuotojų įtampą, sumažindama rankinį kėlimą.

Gali būti aprūpinti apkrovos ribotuvais ir apsaugoti nuo susidūrimo funkcijas, kad būtų galima saugiau veikti.

7. pritaikomas pasiekiamumas ir aukštis
Reguliuojamas strėlės ilgis ir tvirtinimo aukštis, kad atitiktų konkrečius darbo vietos reikalavimus.

8. Idealiai tinka pasikartojančioms užduotims
Puikiai tinka surinkimo linijoms, pakrovimo dokams ir mašinoms, kurios reikia pasikartojančio kėlimo.

Sienos pritvirtintas strėlė yra kompaktiškas kėlimo sprendimas, skirtas pritaikymui, kur grindų plotas yra ribotas arba kur mobilumas nereikalauja. Jį sudaro horizontalus strėlė (strėlės ranka), pritvirtinta prie sienos ar kolonėlės, leidžianti suktis ir pakelti tam tikroje darbo vietoje. Čia yra keletas įprastų prie sienos pritvirtintų JIB programų:

1. Gamybos ir surinkimo linijos
Kėlimo ir padėties komponentai surinkimo stotyse.

Tvarkymo įrankiai, mašinų dalys ar ruošiniai gamybos zonose.

2. Sandėliavimas ir logistika
Iš lentynų ar konvejerių krovimo\/iškrovimo.

Judantys supakuoti daiktai sandariose laikymo vietose.

3. Priežiūros ir remonto dirbtuvės
Palaikymo varikliai, varikliai ar sunki įranga aptarnavimo metu.

Padeda montuoti mašinų dalis.

4. Automobilių ir kosmoso pramonė
Automobilių dalių, variklių ar orlaivių komponentų tvarkymas.

Sunkių įrankių nustatymas remonto vietose.

5. Seminarai ir mažos gamyklos
Metalinių lakštų, formų ar žaliavų kėlimo.

Pagalba suvirinimo, apdirbimo ar gamybos užduotyse.

6. Statybos ir medžiagų tvarkymas
Padeda kelti statybines medžiagas (plytas, vamzdžius ir kt.) Uždarose vietose.

Palaikymo pastolių ar klojinių montavimas.

7. Laboratorijos ir bandymo įrenginiai
Saugiai perkelkite jautrią ar sunkią bandymo įrangą.

Sienoje montuojamų Jibs pranašumai:
Taupymas erdvėje (be grindų kliūčių).

Ekonomiškai, palyginti su laisvai stovinčiais kranais.

Lengvas montavimas ant esamų sienų ar stulpelių.

Reguliuojamas sukimasis (rankinis arba maitinamas).

Vidutinė apkrovos talpa (paprastai nuo 250 kg iki 2, 000 kg).

1. Medžiagos pirkimai
Žaliavos: aukštos kokybės plienas (ASTM A36 arba lygiavertis), guoliai, varžtai, suvirinimo strypai, dažai ir kita aparatūra.

Komponentai: Krūvio žiedas, keltuvo vežimėlis, vielos virvė\/grandinė, kabliukas ir elektriniai komponentai (jei motorizuoti).

Kokybės patikrinimas: patikrinkite medžiagų sertifikatus (MTC) ir apžiūrėkite, ar nėra defektų.

2. Dizainas ir inžinerija
CAD modeliavimas: sukurkite išsamius brėžinius su matmenimis, apkrovos talpa (SWL) ir streso analize.

Patvirtinimas: Peržiūrėkite projektą su inžinerijos komanda, kad užtikrintumėte standartų laikymąsi (ISO, OSHA, ANSI).

3. Gaminimo procesas
A. Pjovimas ir formavimas
Plieninėms plokštelėms ir sijoms naudokite CNC plazmos\/deguoniško kuro pjaustymą.

Mašinos komponentai (žiedas, skliausteliuose, skliausteliuose) iki tikslių tolerancijų.

B. suvirinimas
Suvirinkite strypo ranką, atraminius laikiklius ir ant sienų montavimo plokštelę, naudodami MIG\/TIG suvirinimą.

Laikykitės WPS (suvirinimo procedūros specifikacijos) ir atlikite vaizdinius patikrinimus.

C. Apdirbimas ir gręžimas
Gręžkite varžtų, kaiščių ir pasukamųjų mechanizmų skylutes.

Mašinų guolių korpusai sklandžiai sukimosi.

D. susirinkimas
Surinkite strypo ranką su pasukamu žiedu ir pasukimo mechanizmu.

Įdiekite keltuvo vežimėlį (rankinį arba elektrinį) ir vielos virvę\/grandinę.

4. Paviršiaus apdorojimas
Smėlio pūtimas: Nuvalykite paviršius, kaip pašalinti rūdis ir priemaišas.

Dažymas\/miltelių danga: užtepkite gruntą ir atsparus korozijai (kaip nurodyta RAL spalva).

5. Kokybės kontrolė ir testavimas
Matmenų tikrinimas: patikrinkite tolerantus vienam dizainui.

Apkrovos bandymas: bandykite su 125% SWL (saugaus darbo apkrova), kad būtų užtikrintas struktūrinis vientisumas.

Rotacijos testas: patikrinkite sklandų strypo rankos judėjimą.

Saugos patikrinimai: apžiūrėkite suvirinimus, varžtus ir elektrinius komponentus (jei taikoma).

6. Galutinis surinkimas ir pakuotė
Pridėkite įspėjimo etiketes, talpos plokšteles ir eksploatavimo vadovus.

Saugiai supakuokite gabenimą, kad būtų išvengta žalos.

7. Įdiegimas ir paleidimas (vietoje)
Sienų tvirtinimas: Įsitikinkite, kad sienos struktūra gali palaikyti apkrovą (sustiprintą betoną arba plieninį rėmą).

Lygiavimas: patikrinkite lygį ir sklandų veikimą.

Funkcinis testas: atlikite bandomuosius važiavimus su apkrovomis ir be jo.

8. Dokumentacija ir perdavimas
Numatyti:

Gamintojo bandymo pažymėjimas

Vartotojo vadovas

Išsami informacija apie garantiją

Atitikties sertifikatai (CE, OSHA ir kt.)

9. Priežiūros gairės
Reguliarus šarnyro taškų tepimas.

Periodinis suvirinimo, varžtų ir apkrovos turinčių dalių patikrinimas.

Metinis apkrovos bandymas (jei to reikalauja nuostatai).

„Henan Mine Crane Co., Ltd“ įdiegė išmaniosios įrangos valdymo platformą ir įdiegė 310 tvarkymo ir suvirinimo robotų rinkinių. Įvykdžius iniciatyvą, bendras rinkinių skaičius viršys 500, o tai pasieks 95% įrangos tinklo normą. Šiuo metu veikia 32 suvirinimo linijos, planuojant įdiegti papildomą 50. Bendra visos produktų linijos automatizavimo norma jau pasiekė 85%.
