Daugiafunkcis ožinis kranas



1. Daugiafunkcis ožtinis kranas yra universali ir tvirta kėlimo įranga, dažniausiai naudojama įvairiose pramonės šakose sunkiems kroviniams krauti. Sukurti efektyvumui, lankstumui ir patikimumui, šie kranai plačiai naudojami laivų statyklose, sandėliuose, statybvietėse ir pramoninėje aplinkoje.

2. Daugiafunkcis ožinis kranas yra esminis pramoninių operacijų įrankis, siūlantis universalumą, patikimumą ir efektyvumą. Dėl savo gebėjimo atlaikyti įvairius krovinius, kartu su pažangiomis saugos ir valdymo funkcijomis, jis yra idealus pasirinkimas įmonėms, norinčioms optimizuoti medžiagų tvarkymo procesus. Nesvarbu, ar tai būtų statyba, gamyba ar logistika, investicijos į daugiafunkcį ožinį kraną užtikrina didesnį našumą ir saugumą įvairiose srityse.

Nominali keliamoji galia: 50t

Maks. Kėlimo aukštis: 30m

Atstumas: 70m

Garantija: 2 metai

Svoris (KG): 3500 kg

Talpa: 10-600t

Darbo pareigos:A5-A6

Vardinis kėlimo momentas: 100 kn

1. Tolimoji šviesa

1. Daugiafunkcio ožinio krano pagrindinė sija yra esminis konstrukcinis komponentas, kuris atlieka pagrindinį vaidmenį bendram krano funkcionalumui ir keliamajai galiai. Tai horizontalus elementas, besidriekiantis tarp krano atramų (kojų ar kolonų) ir tiesiogiai nešantis keliamų krovinių svorį.

Daugiafunkcinė ožinio krano pagrindinė sija paprastai yra pagaminta iš didelio stiprumo plieno, kuris suteikia reikiamą standumą ir stiprumą, kad atlaikytų dideles apkrovas. Tai gali būti vienos sijos arba dviejų sijų konstrukcija, priklausomai nuo krano galios ir pritaikymo. Sija gali būti skirtingų profilių, pavyzdžiui, dėžės tipo, I sijos arba santvaros, priklausomai nuo konstrukcijos reikalavimų. Dėžės sijos yra įprastos didelėms apkrovoms, užtikrinančios puikų stiprumo ir svorio santykį ir sumažinančios deformaciją veikiant apkrovai.

Daugiafunkcinio ožinio krano pagrindinės sijos konstrukcijoje yra funkcijų, mažinančių deformaciją (lenkimą) esant apkrovai, o tai būtina norint išlaikyti krano stabilumą ir užtikrinti saugų veikimą. Per didelis deformavimas gali sukelti eksploatavimo problemų ir galimus pavojus saugai. Kai kuriose konstrukcijose pagrindinė sija gali būti sutvirtinta papildomomis medžiagomis arba konstrukciniais elementais, siekiant padidinti jos laikomąją galią ir sumažinti gedimo riziką esant didelėms apkrovoms.

4. Daugiafunkcinė ožinio krano pagrindinė sija yra daugiafunkcio ožinio krano pagrindas, užtikrinantis reikiamą stiprumą ir stabilumą, kad būtų galima efektyviai ir saugiai tvarkyti sunkius krovinius. Jo dizainas ir konstrukcija yra labai svarbūs bendram krano veikimui, todėl atidžiai atsižvelgiama į tokius veiksnius kaip apkrovos paskirstymas, įtempių valdymas ir integracija su kitais krano komponentais. Pritaikoma ir tvirta pagrindinė sija užtikrina, kad kranas gali patenkinti įvairius įvairių pramonės šakų poreikius – nuo ​​statybos iki gamybos ir ne tik.

Kėlimo sistema

1. Daugiafunkcio ožinio krano kėlimo sistema yra jo funkcionalumo pagrindas, leidžiantis saugiai ir efektyviai tvarkyti sunkius krovinius įvairiose pramonės srityse. Šią sistemą sudaro keli tarpusavyje sujungti komponentai, sukurti sklandžiai veikti kartu, siekiant tiksliai ir patikimai pakelti, transportuoti ir padėti krovinius. Žemiau pateikiama išsami daugiafunkcio ožinio krano kėlimo sistemos apžvalga.

2. Kėlimo sistemos apžvalga

Kėlimo sistema yra atsakinga už vertikalų ir horizontalų krovinių judėjimą. Tai apima keltuvą, vežimėlį, kabliukus, vielinius lynus arba trosus, valdymo sistemas ir saugos mechanizmus. Ši sistema sukurta taip, kad atlaikytų įvairias apkrovas, užtikrinant sklandų veikimą, tikslų padėties nustatymą ir saugos standartų laikymąsi.

3.Pagrindiniai kėlimo sistemos komponentai

a. Keltuvas

Funkcija: keltuvas yra pagrindinis kėlimo įrenginys, pakeliantis ir nuleidžiantis krovinį.

Tipai:

Elektriniai keltuvai: naudokite elektrinius variklius, kad valdytumėte sklandžiai ir tiksliai, idealiai tinka aplinkai su patikimais energijos šaltiniais.

Grandininiai keltuvai: turi grandine varomą mechanizmą, užtikrinantį patvarumą ir didelę apkrovą.

Vieliniai lynų keltuvai: Kėlimui naudokite vielinius lynus, kurie suteikia lankstumo ir stiprumo įvairioms reikmėms.

Keliamoji galia: keltuvai parenkami pagal krano keliamąją galią, kuri paprastai svyruoja nuo kelių tonų iki kelių šimtų tonų.

b. Vežimėlis

Funkcija: vežimėlis perkelia keltuvą horizontaliai išilgai pagrindinės sijos, todėl kroviniai gali būti gabenami per krano tarpatramį.

Komponentai:

Rato surinkimas: Užtikrina sklandų judėjimą išilgai pagrindinės sijos bėgio.

Pavaros sistema: varoma elektros varikliais arba rankiniais valdikliais, kad vežimėlis būtų judinamas tiksliai.

Stabdžių sistema: Užtikrina saugų vežimėlio sustojimą ir laikymą.

Savybės: dažnai būna su galiniais jungikliais, kad vežimėlis neviršytų spindulio diapazono.

4. Daugiafunkcio ožinio krano kėlimo sistema yra sudėtinga ir neatsiejama jo bendros konstrukcijos dalis, leidžianti efektyviai, saugiai ir tiksliai valdyti sunkius krovinius įvairiose pramonės srityse. Integruodama tvirtus komponentus, tokius kaip keltuvai, vežimėliai, valdymo sistemos ir saugos mechanizmai, kėlimo sistema užtikrina, kad kranas galėtų patikimai ir efektyviai atlikti savo užduotis. Reguliari techninė priežiūra, pritaikymo galimybės ir technologijų pažanga dar labiau pagerina kėlimo sistemos veikimą ir pritaikomumą, todėl daugiafunkciniai ožiniai kranai yra būtini įrankiai šiuolaikinėse pramonės operacijose.



Galinė sija

Daugiafunkcio ožinio krano galinė sija (taip pat žinoma kaip galinis vežimėlis arba galinis sunkvežimis) yra esminis konstrukcinis komponentas, kuris palaiko pagrindinę krano siją ir leidžia visam kranui judėti nurodytu keliu. Galinė sija atlieka labai svarbų vaidmenį užtikrinant ožinio krano stabilumą, mobilumą ir bendrą funkcionalumą.

Apžvalga ir funkcionalumas

Galinė sija yra išdėstyta abiejuose pagrindinės sijos galuose, jungianti krano laikančiąją konstrukciją (kojas ar kolonas) ir palengvinanti krano horizontalų judėjimą išilgai jo bėgių ar bėgių. Jis palaiko pagrindinės sijos, kėlimo sistemos ir apkrovos svorį, tolygiai paskirstydamas šias jėgas tarp ratų ar bėgių.

Pagrindiniai komponentai

a. Struktūra

Dizainas:Galinė sija paprastai yra pagaminta iš didelio stiprumo plieno arba kitų patvarių medžiagų, kad atlaikytų dideles krano apkrovos ir judėjimo jėgas.

Forma:Jis dažnai turi dėžės formos arba I formos sijos struktūrą, užtikrinančią reikiamą standumą ir stiprumą, kad būtų galima atlaikyti tiek statines, tiek dinamines apkrovas.

Ilgis:Galinės sijos ilgis nustatomas pagal ožinio krano plotį ir atraminių kojų arba kolonų atstumą.

b. Ratai ir ašys

Ratai:Galinėje sijoje yra ratai, važiuojantys išilgai bėgių ar vikšrų, leidžiantys kranui judėti horizontaliai. Šie ratai dažniausiai gaminami iš grūdinto plieno arba kitų dilimui atsparių medžiagų.

Ašys:Ratai montuojami ant ašių, kurios sujungtos su galine sija. Ašys turi būti tiksliai išlygintos, kad būtų užtikrintas sklandus judėjimas ir sumažintas susidėvėjimas.

4. Daugiafunkcio ožinio krano galinė sija yra gyvybiškai svarbus komponentas, užtikrinantis krano stabilumą, mobilumą ir saugumą eksploatacijos metu. Jo tvirta konstrukcija, tikslus išlygiavimas ir integracija su krano pavara ir saugos sistemomis yra labai svarbūs norint efektyviai perkelti ir išdėstyti sunkius krovinius. Atsižvelgiant į pritaikymo ir moduliškumo parinktis, galinę siją galima pritaikyti įvairioms pramonės reikmėms, todėl tai yra esminė ožinio krano bendro veikimo ir patikimumo dalis.







Krano judėjimo mechanizmas

Daugiafunkcio ožinio krano važiavimo mechanizmas yra labai svarbi sistema, leidžianti kranui judėti horizontaliai jam skirtu keliu, o tai leidžia efektyviai transportuoti krovinius įvairiose darbo vietos vietose. Šis mechanizmas yra atsakingas už kontroliuojamą krano judėjimą ant bėgių ar bėgių, užtikrinant sklandų, tikslų ir saugų darbą.

Apžvalga ir funkcionalumas

Krano judėjimo mechanizmas palengvina visos krano konstrukcijos horizontalų judėjimą, įskaitant pagrindinę siją, galines sijas, kėlimo sistemą ir krovinį. Tai leidžia kranui važiuoti kilimo ir tūpimo taku arba bėgiais, kurie gali būti žemėje esantys bėgiai arba paaukštintos sijos, priklausomai nuo krano konstrukcijos ir pritaikymo.

Pagrindiniai komponentai

a. Kelioniniai varikliai

Funkcija:Suteikite varomąją jėgą, reikalingą kranui judėti išilgai bėgių.

Tipai:

Elektriniai varikliai:Labiausiai paplitęs tipas, siūlantis tikslų valdymą ir kintamo greičio parinktis. Šie varikliai gali būti kintamos arba nuolatinės srovės, priklausomai nuo konkretaus krano konstrukcijos.

Hidrauliniai varikliai:Naudojamas specializuotose srityse, kuriose reikalingas didelis sukimo momentas arba kur elektros galia gali būti netinkama.

Galios įvertinimas:Parenkama pagal krano dydį ir keliamąją galią, užtikrinančią pakankamą galią sklandžiam greitėjimui, lėtėjimui ir nuolatiniam judėjimui.

b. Pavarų dėžės

Funkcija:Paverskite variklio sukimąsi dideliu greičiu į mažesnį greitį ir didesnį sukimo momentą, reikalingą krano ratams vairuoti.

Dizainas:Paprastai jį sudaro krumpliaračių rinkinys, kuris sumažina variklio sukimosi greitį ir padidina sukimo momentą. Pavarų skaičius parenkamas taip, kad atitiktų pageidaujamą važiavimo greitį ir apkrovos reikalavimus.

Patvarumas:Pavarų dėžės skirtos atlaikyti dideles apkrovas ir užtikrinti patikimą veikimą ilgą laiką, reikalaujant minimalios priežiūros.

4. Daugiafunkcio ožinio krano judėjimo mechanizmas yra sudėtinga ir esminė sistema, leidžianti kranui efektyviai ir saugiai judėti jam skirtu keliu. Jį sudaro varikliai, pavarų dėžės, ratai, ašys, stabdžių sistemos ir valdymo mechanizmai, todėl kranas gali tiksliai ir patikimai transportuoti sunkius krovinius. Su pritaikymo galimybėmis, kintamo greičio valdymu ir pažangiomis saugos funkcijomis važiavimo mechanizmas sukurtas taip, kad atitiktų įvairius įvairių pramoninių pritaikymų poreikius, užtikrinant, kad kranas veiktų sklandžiai ir efektyviai bet kokioje aplinkoje. Reguliari techninė priežiūra ir patikra yra labai svarbūs norint išlaikyti važiavimo mechanizmo ilgaamžiškumą ir našumą, todėl tai yra esminė viso krano funkcionalumo sudedamoji dalis.



Vežimėlio judėjimo mechanizmas

1. Viršutinio krano vežimėlio judėjimo mechanizmas reiškia vežimėlio įtaisą, kuris horizontaliai juda pagrindine tiltinio krano sija. Pagrindinė jo funkcija yra nešti krano kėlimo sistemą ir judėti pagrindine sija tiltinio krano veikimo diapazone. Vežimėlio važiavimo sistemos konstrukcija ir veikimas tiesiogiai veikia krano darbo efektyvumą ir veikimo tikslumą.

2. Toliau pateikiami pagrindiniai vežimėlio važiavimo mechanizmo komponentai ir funkcijos:

Vežimėlio rėmas

Vežimėlio rėmas yra pagrindinis vežimėlio judėjimo mechanizmo karkasas. Paprastai jis turi didelio stiprumo plieno konstrukciją ir gali nešti kėlimo įrenginį bei jo apkrovą. Vežimėlio rėmas dažniausiai projektuojamas kaip dėžės tipo konstrukcija, kuri gali suteikti pakankamai tvirtumo ir sumažinti svorį. Vežimėlio rėmas montuojamas virš arba žemiau tolimosios sijos ir per ratų komplektą sujungiamas su tolimosios sijos takeliu.

Perdavimo sistema

Pavarų perdavimo sistema dažnai naudojama vežimėlių važiavimo sistemoje. Jis turi didelio efektyvumo ir tikslumo privalumus ir yra tinkamas sklandžiam vežimėlio darbui esant didelei apkrovai. Grandininė pavara yra dar vienas įprastas perdavimo būdas, ypač vežimėliuose, kuriems reikalinga kompaktiška konstrukcija arba trumpas perdavimo atstumas. Grandininė pavara yra paprasta, patvari ir lengvai prižiūrima.

Kabelis ir maitinimo sistema

Vežimėlio eigos sistema dažniausiai maitinama šynomis. Šynos klojamos palei tolimąją šviesą, kad vežimėlis galėtų nuolat gauti maitinimą viso veikimo metu. Kai kuriuose kranuose vežimėlio valdymo sistema gali naudoti kabelio būgną, kad jį maitintų, ypač tais atvejais, kai reikia judėti dideliais atstumais arba dažnai reikia atlikti operacijas. Kabelio būgno sistema gali automatiškai susitraukti ir atleisti kabelį, kad kabelis netemptų žeme arba nesusipainiotų.

3. Santrauka

Tiltinio krano vežimėlio važiavimo mechanizmas yra viena iš svarbiausių krano dalių, atsakinga už kėlimo įrangos ir sunkių daiktų judėjimą. Dėl tikslaus valdymo ir stabilaus veikimo, vežimėlio valdymo sistema leidžia tiltiniam kranui efektyviai atlikti įvairias kėlimo užduotis ir užtikrinti viso eksploatavimo proceso saugumą ir patikimumą.

6.Krano ratas

Nutarė vežimėlio judėjimo mechanizmas Daugiafunkcis portalinis kranas yra pagrindinė sistema, leidžianti vežimėliui, kuriame yra kėlimo mechanizmas, judėti horizontaliai palei pagrindinę krano siją. Šis judesys yra labai svarbus norint pastatyti keltuvą tiesiai virš krovinio, kad būtų galima tiksliai pakelti, nuleisti ir perkelti medžiagas. Vežimėlio judėjimo mechanizmas turi būti tvirtas, tikslus ir efektyvus, kad būtų užtikrintas sklandus krano veikimas.

2. Apžvalga ir funkcionalumas

Vežimėlio judėjimo mechanizmas leidžia vežimėliui pervažiuoti tolimosios sijos ilgį, todėl kranui suteikiamas platus veikimo diapazonas. Šis mechanizmas užtikrina, kad keltuvas gali būti tiksliai pastatytas virš krovinio, todėl galima tiksliai atlikti kėlimo operacijas. Paprastai jį sudaro motorizuotos pavaros sistema, ratai, ašys ir valdymo sistemos, kurios veikia kartu, kad vežimėlis judėtų sklandžiai ir saugiai.

3.Pritaikymas ir pritaikymas

Tinkinimas:Vežimėlio judėjimo mechanizmas gali būti pritaikytas, kad atitiktų specifinius eksploatacinius reikalavimus, įskaitant skirtingus variklių tipus, greičio valdymo parinktis ir saugos funkcijas.

Pritaikymas:Mechanizmas gali būti pritaikytas įvairioms aplinkoms, įskaitant lauko, pavojingus ar didelio tikslumo nustatymus, užtikrinant optimalų veikimą įvairiose pramonės srityse.

4.Išvada

Daugiafunkcio ožinio krano vežimėlio judėjimo mechanizmas yra būtinas tiksliam horizontaliam keltuvo ir krovinio judėjimui išilgai pagrindinės sijos. Jis sujungia variklius, pavarų dėžes, ratus, ašis ir valdymo sistemas, kad užtikrintų sklandų, efektyvų ir saugų veikimą. Su pritaikymo ir pritaikomumo galimybėmis šis mechanizmas sukurtas taip, kad atitiktų įvairius įvairių pramoninių pritaikymų poreikius. Reguliari priežiūra ir patikra yra labai svarbūs siekiant išlaikyti vežimėlio važiavimo mechanizmo ilgaamžiškumą ir našumą, todėl tai yra gyvybiškai svarbi viso krano funkcionalumo dalis.



7.Krano kablys

Krano kablys yra vienas iš svarbiausių daugiafunkcio ožinio krano komponentų, atsakingas už tiesioginį krano kėlimo mechanizmo sujungimą su kroviniu. Kablys turi būti tvirtas, patvarus ir patikimas, nes atlaiko krovinio svorį ir užtikrina saugias bei efektyvias kėlimo operacijas. Krano kablio konstrukcija ir medžiaga yra labai svarbūs siekiant užtikrinti saugumą ir našumą įvairiose pramonės srityse.

Apžvalga ir funkcionalumas

Krano kablys yra komponentas, tvirtinamas prie stropų, grandinių ar kitų takelažo įtaisų, leidžiantis kranui kelti ir perkelti krovinius. Paprastai jis tvirtinamas prie keltuvo arba vežimėlio mechanizmo ir eksploatacijos metu turi atlaikyti didelį įtempimą ir įtampą. Kablio konstrukcijoje yra funkcijų, kurios užtikrina, kad jis patikimai išlaiko krovinį, sumažina paslydimo riziką ir gali būti lengvai pritvirtinamas ir nuimamas nuo krovinio.

Pagrindinės savybės

a. Medžiaga ir konstrukcija

Didelio stiprumo plienas:Dauguma kranų kabliukų yra pagaminti iš didelio stiprumo legiruotojo plieno arba kalto anglinio plieno, užtikrinančio reikiamą patvarumą ir laikomąją galią.

Terminis apdorojimas:Kabliams atliekami terminio apdorojimo procesai, tokie kaip grūdinimas ir grūdinimas, siekiant padidinti jų stiprumą, tvirtumą ir atsparumą dilimui.

Kalta konstrukcija:Kablio kalimas užtikrina vienodą grūdelių struktūrą ir pašalina silpnąsias vietas, todėl kabliukas tampa tvirtesnis ir patikimesnis.

4.Pritaikymas ir pritaikymas

Individualūs kabliukai:Specializuotoms reikmėms pritaikyti kabliai gali būti suprojektuoti taip, kad atitiktų specifinius reikalavimus, pavyzdžiui, kelti neįprastus ar nestandartinius krovinius.

Dangos ir apdaila:Kabliukai gali būti padengti korozijai atspariomis medžiagomis, skirtomis naudoti atšiaurioje aplinkoje, pavyzdžiui, jūrų ar chemijos pramonėje.

Specialūs kabliukai:Kabliukai gali būti pritaikyti su unikaliomis savybėmis, tokiomis kaip krovinio pasukimai, arba integruoti su kėlimo spaustukais konkrečioms užduotims atlikti.



5.Išvada

Krano kablys yra esminis daugiafunkcio ožinio krano komponentas, skirtas saugiai laikyti ir kelti krovinius įvairiose pramonės srityse. Pagamintas iš itin tvirtų medžiagų ir su tokiomis saugos funkcijomis kaip skląsčiai ir apkrovos indikatoriai, kabliukas užtikrina saugias ir efektyvias kėlimo operacijas. Reguliarus patikrinimas ir priežiūra yra labai svarbūs norint išvengti susidėvėjimo, deformacijos ir kitų problemų, kurios gali pakenkti kablio veikimui. Atsižvelgiant į pritaikymo ir pritaikomumo galimybes, krano kablys gali būti pritaikytas prie konkrečių eksploatavimo poreikių, todėl jis yra universalus ir patikimas įrankis įvairiose pramonės šakose.

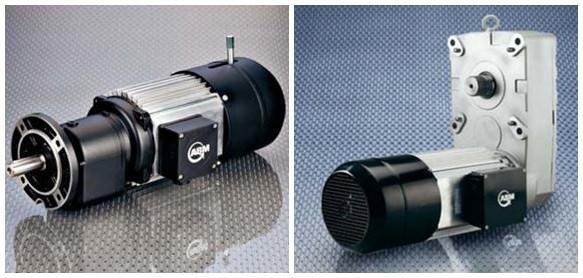

8.Variklis

1. Variklis yra svarbi daugiafunkcio ožinio krano sudedamoji dalis, suteikianti reikiamą galią įvairioms krano operacijoms atlikti, įskaitant krovinių kėlimą, nuleidimą ir judėjimą horizontaliai. Variklio našumas, efektyvumas ir patikimumas tiesiogiai veikia bendrą krano funkcionalumą ir saugumą. Labai svarbu pasirinkti tinkamą variklio tipą ir specifikacijas, atsižvelgiant į krano pritaikymą ir eksploatacinius reikalavimus.

2. Apžvalga ir funkcionalumas

Daugiafunkcio ožinio krano variklis yra atsakingas už elektros energijos pavertimą mechanine energija, leidžiančia kranui kelti ir transportuoti krovinius. Priklausomai nuo krano konstrukcijos, gali būti keli varikliai, susiję su įvairiomis užduotimis, tokiomis kaip krovinio kėlimas, vežimėlio perkėlimas ir krano važiavimas bėgiais. Šie varikliai turi būti tvirti ir efektyvūs, kad atitiktų pramoninių operacijų poreikius.

3. Pagrindinės funkcijos

a. Variklių tipai

Kintamosios srovės varikliai (kintamoji srovė):

Indukciniai varikliai: dažniausiai naudojami ožiniuose kranuose dėl jų ilgaamžiškumo, mažai priežiūros ir gebėjimo atlaikyti dideles apkrovas. Jie veikia naudojant standartinį kintamosios srovės maitinimą ir yra įvairių galios kategorijų.

Sinchroniniai varikliai: siūlo tikslų greičio valdymą ir yra naudojami tais atvejais, kai reikalingas tikslus padėties nustatymas, pavyzdžiui, automatiniuose kranuose.

Nuolatinės srovės varikliai (nuolatinė srovė):

Serijos apvijų varikliai: žinomi dėl didelio paleidimo sukimo momento, todėl tinkami kėlimo darbams.

Shunt Wound Motors: užtikrina nuoseklų greičio valdymą įvairiomis apkrovos sąlygomis, idealiai tinka sklandžiam darbui tvarkant medžiagas.

4.Valdymo sistemos

a. Rankiniai valdikliai

Funkcija: leiskite operatoriui rankiniu būdu valdyti variklio greitį, kryptį ir stabdymą. Paprastai įgyvendinama naudojant vairasvirtes, svirtis arba valdymo pultus.

Taikymas:Tinka tais atvejais, kai reikia tikslios operatoriaus įvesties kroviniams kelti ir padėti.

b. Automatiniai valdikliai

Funkcija:Leiskite kranui automatiškai atlikti iš anksto nustatytus judesius ir operacijas. Šios sistemos naudoja jutiklius ir programuojamus loginius valdiklius (PLC), kad valdytų variklio darbą su minimaliu žmogaus įsikišimu.

Taikymas:Idealiai tinka pasikartojančioms užduotims ir operacijoms, kurioms reikia didelio tikslumo ir nuoseklumo.

5. Variklis yra gyvybiškai svarbus daugiafunkcio ožinio krano komponentas, atsakingas už galios, reikalingos kroviniams kelti, perkelti ir padėti, tiekimą. Nesvarbu, ar naudojami kintamosios srovės, nuolatinės srovės ar VFD varikliai, norint užtikrinti krano veikimą, efektyvumą ir saugą, būtina pasirinkti tinkamą variklio tipą ir specifikacijas. Tinkama variklio priežiūra ir reguliari apžiūra yra labai svarbūs norint išlaikyti jo patikimumą ir išvengti veikimo sutrikimų. Naudojant atitinkamas saugos funkcijas ir valdymo sistemas, variklis gali būti pritaikytas specifiniams įvairių pramoninių pritaikymų poreikiams, todėl jis yra universali ir nepakeičiama ožinio krano sistemos dalis.

.



9.Garso ir šviesos signalizacija bei eigos jungiklis

Garso ir šviesos signalizacija bei ribiniai jungikliai yra esminiai daugiafunkcio ožinio krano saugos komponentai, skirti padidinti eksploatavimo saugą ir išvengti nelaimingų atsitikimų. Šios sistemos suteikia garsinius ir vaizdinius įspėjimus operatoriams ir šalia esantiems darbuotojams bei užtikrina, kad kranas veiktų neperžengdamas jam nustatytų ribų, apsaugodamas tiek įrangą, tiek krovinį nuo pažeidimų.

Garso ir šviesos signalizacija

Apžvalga ir funkcionalumas

Garso ir šviesos signalizacijos sistema yra svarbi saugos funkcija, įspėjanti operatorius ir kitus darbuotojus apie galimus pavojus krano operacijų metu. Ši sistema paprastai įjungiama atliekant konkrečius krano judesius, pvz., keliant, nuleidžiant arba važiuojant vežimėliu ir kranu, siekiant įspėti apie krano judėjimą ir išvengti susidūrimų ar kitų nelaimingų atsitikimų. Garsinių ir vaizdinių signalų derinys užtikrina, kad įspėjimai būtų pastebėti net triukšmingoje ar vizualiai judrioje aplinkoje.

Pagrindiniai komponentai

a. Garsiniai signalai (garsinis signalas)

Tipai: Įprasti garsiniai pavojaus signalai yra sirenos, garsiniai signalai ir garso signalai. Šie įrenginiai skleidžia stiprų garsą, įspėjantį personalą apie krano judesius arba galimus pavojus.

b. Vizualiniai pavojaus signalai (šviesos signalas)

Tipai: vaizdinius pavojaus signalus paprastai sudaro mirksinčios lemputės, blykstės arba švyturių lemputės, kurios įjungus skleidžia ryškius, pastebimus signalus.

c. Integruotos sistemos

Kombinuoti garso ir šviesos signalai: daugelis kranų naudoja garso ir šviesos signalų derinį, kad sukurtų išsamesnę įspėjimo sistemą. Šis dvigubo įspėjimo metodas padidina tikimybę, kad įspėjimai bus pastebėti ir į juos bus imtasi veiksmų.

Ribinis jungiklis

Apžvalga ir funkcionalumas

Ribiniai jungikliai yra esminiai saugos įtaisai, naudojami krano ir jo komponentų judėjimui valdyti, užtikrinant, kad operacijos būtų saugios ir iš anksto nustatytose ribose. Šie jungikliai paprastai įrengiami kritiniuose krano taškuose, pvz., vežimėlio, keltuvo ir paties krano važiavimo takų galuose. Pasiekus ribą, jungiklis automatiškai sustabdo arba apriboja tolesnį judėjimą, užkertant kelią susidūrimams, pervažiavimui ir kitoms pavojingoms situacijoms.

Programos

Kėlimo valdymas:Neleidžia keltuvui pakelti arba nuleisti už saugių ribų, išvengiant galimo susidūrimo su krano konstrukcija arba krovinio kritimo.

Vežimėlio kelionės valdymas:Užtikrina, kad vežimėlis nejudėtų už pagrindinės krano sijos galų, užkertant kelią nuvažiavimui nuo bėgių arba konstrukcijų pažeidimų.

Krano eigos valdymas:Neleidžia kranui judėti už jam skirtų vėžių, išvengiant susidūrimo su kliūtimis ar kitais kranais kelių kranų aplinkoje.

Išvada

4sApsaugos ir šviesos signalizacijos sistema ir ribiniai jungikliai yra pagrindinės daugiafunkcinio ožinio krano saugos savybės, teikiančios svarbius įspėjimus ir valdančios krano judesius, kad būtų išvengta nelaimingų atsitikimų. Garso ir šviesos signalizacija užtikrina, kad operatoriai ir netoliese esantys darbuotojai žinotų apie krano operacijas ir galimus pavojus, o ribiniai jungikliai apsaugo nuo perkrovos ir perkrovos. Reguliari šių sistemų priežiūra ir testavimas yra labai svarbūs siekiant užtikrinti, kad jos veiktų efektyviai ir patikimai įvairiose pramonės aplinkose.

10.Saugos įtaisai

Apsaugos nuo perkrovos įtaisas

Funkcija: neleiskite kranui toliau veikti, kai jis viršija vardinę apkrovą, taip išvengiant mechaninių gedimų ir saugos nelaimingų atsitikimų.

Darbo principas: Prietaisas per jutiklius stebi krano apkrovą. Aptikusi, kad apkrova viršija saugos ribą, sistema suskamba pavojaus signalu ir automatiškai nutraukia krano kėlimo grandinę, todėl jis nebegali toliau kelti sunkių daiktų.

Įprastos formos: mechaninė apsauga nuo perkrovos, elektroninė apsauga nuo perkrovos (pvz., sukimo momento ribotuvas).

Ribinis jungiklis

Funkcija: naudojama apriboti kraštutinę krano judėjimo padėtį, kad tolimosios šviesos, vežimėlio ar kablio spinduliai neviršytų iš anksto nustatyto diapazono, kad būtų išvengta susidūrimo ir žalos.

Taikymas: kėlimo riba, važiavimo riba, sukimosi riba ir kt.

Tipas: mechaninis eigos jungiklis, fotoelektrinis ribinis jungiklis, magnetinis ribinis jungiklis ir kt.

Garso ir šviesos signalizacija

Funkcija: Skleisdami garso ir šviesos signalus operatoriui ir aplinkiniams darbuotojams primenama apie krano veikimo būseną, ypač pavojingomis ar neįprastomis sąlygomis.

Taikymas: krano paleidimas, perkrovos įspėjimas, įspėjimas, kai suveikia riba ir kt.

Avarinio stabdymo įtaisas

Funkcija: Avariniu atveju operatorius gali greitai atjungti krano maitinimą per avarinio sustabdymo mygtuką, kad nedelsiant sustabdytų visas operacijas.

Vieta: paprastai įrengiama prieinamoje vietoje operacinėje, valdymo spintoje arba krane, kad būtų galima greitai valdyti avariniu atveju.

Vėjo nepraleidžiantis prietaisas

Funkcija: Naudojama, kad dirbant lauke dėl stipraus vėjo kranas neapvirstų arba nenusileistų nuo bėgių.

Sudėtis: Vėjui atsparus bėgio spaustukas, vėjui atsparus inkaras, vėjui atspari signalizacija ir kt.

Buferis

Funkcija: buferis įrengiamas trasos gale, kad krano vežimėlis ar automobilis ekstremaliais atvejais neatsitrenktų į vėžės galą ir sumažintų smūgio jėgą.

Tipas: spyruoklinis buferis, hidraulinis buferis ir kt.

11.Valdymo režimas

PLC valdymo sistema

Funkcija: PLC (programuojamas loginis valdiklis) yra tiltinio krano valdymo sistemos šerdis, atsakinga už operacijų komandų vykdymą, įrangos būsenos stebėjimą ir automatinio valdymo įgyvendinimą.

Savybės: Jis turi lankstaus programavimo, greito reagavimo, didelio patikimumo ir tt privalumus, gali realizuoti sudėtingą valdymo logiką ir automatinį veikimą.

Taikymas: didelių ir mažų automobilių važiavimo valdymas, kėlimo valdymas, limito valdymas ir kt.

Dažnio keitimo valdymo sistema

Funkcija: Reguliuojant variklio dažnį, kranas gali būti paleidžiamas sklandžiai, greitis gali būti tiksliai sureguliuotas ir energijos taupymo operacija.

Privalumai: Sumažinkite paleidimo srovės poveikį, pagerinkite veikimo tikslumą, pailginkite mechaninį tarnavimo laiką ir taupykite energiją.

Naudojimas: Didelių ir mažų automobilių važiavimo valdymas, kėlimo greičio reguliavimas.

Nuotolinio valdymo sistema

Funkcija: Leiskite operatoriui valdyti krano veikimą belaidžiu nuotolinio valdymo pulteliu saugioje padėtyje nuo krano.

Privalumai: Padidinkite darbo saugą ir lankstumą, ypač sudėtingose ​​ar pavojingose ​​darbo aplinkose.

Naudojimas: Nuotolinis krano paleidimo, sustabdymo, važiavimo, kėlimo ir kitų operacijų valdymas.

HMI (žmogaus mašinos sąsajos) sistema

Funkcija: HMI sistema suteikia draugišką žmogaus ir mašinos sąsają, kurioje operatorius gali tiesiogiai stebėti ir valdyti įvairias krano funkcijas per jutiklinį ekraną arba valdymo skydelį.

Savybės: Intuityvi valdymo sąsaja, stebėjimo ir diagnostikos realiuoju laiku funkcijos, aliarmo rodymas ir duomenų įrašymas.

Taikymas: Rodyti krano veikimo būseną, apkrovos sąlygas, informaciją apie gedimus ir kt.

Duomenų stebėjimo ir valdymo sistema

Funkcija: naudojama stebėti krano veikimo duomenis (pvz., apkrovą, greitį, padėtį ir kt.) realiu laiku, registruoti ir analizuoti duomenis.

Privalumai: gerinkite veiklos efektyvumą, prevencinę priežiūrą ir optimizuokite valdymą.

Taikymas: Nuotolinis stebėjimas, gedimų diagnostika, veikimo duomenų analizė ir įrašymas.



12.Eskizas







1. Universalumas

a. Kelios programos

Funkcionalumas: Daugiafunkciai ožiniai kranai gali atlikti įvairias užduotis, pavyzdžiui, kelti, nuleisti ir perkelti įvairių tipų krovinius, įskaitant sunkius ir didelių gabaritų daiktus, įvairiose pramoninėse aplinkose.

Pritaikymas: jie tinka įvairioms reikmėms, įskaitant gamybą, statybą, gabenimą, logistiką ir sandėliavimą.

2. Ekonomiškumas

a. Sumažėjusios kapitalo investicijos

Vieno krano sprendimas: atlikdamas kelias funkcijas, vienas daugiafunkcis ožinis kranas gali pakeisti kelis specializuotus kranus ar kėlimo įrenginius, sumažindamas bendras kapitalo išlaidas įrangai.

Eksploatacijos efektyvumas: daugiafunkcinių ožinių kranų universalumas leidžia efektyviai naudoti išteklius ir sumažina papildomos įrangos poreikį.

3. Didesnis veiklos efektyvumas

a. Padidėjęs produktyvumas

Greitis ir tikslumas: daugiafunkciniai ožiniai kranai skirti greitam ir tiksliam kėlimui ir judėjimui, o tai padidina medžiagų tvarkymo produktyvumą ir sumažina ciklo laiką.

Sutrumpintas prastovos laikas: jų gebėjimas atlikti įvairias užduotis reiškia mažiau pakeitimų tarp skirtingų tipų įrangos, sumažinant prastovų laiką ir padidinant bendrą veiklos efektyvumą.

4. Kosmoso efektyvumas

a. Optimizuotas erdvės panaudojimas

Kompaktiškas dizainas: Daugiafunkciniai ožiniai kranai dažnai pasižymi kompaktiškomis konstrukcijomis, leidžiančiomis efektyviai veikti ribotose erdvėse arba ribotose vietose, optimizuojant turimo grindų ploto naudojimą.

Universalus veikimas: jų gebėjimas atlikti įvairias užduotis iš vienos vietos sumažina papildomos vietos poreikį įvairių tipų įrangai.

5. Saugumas ir patikimumas

a. Išplėstinės saugos funkcijos

Integruoti saugos įtaisai: Daugiafunkciai ožiniai kranai aprūpinti saugos įtaisais, tokiais kaip apsauga nuo perkrovos, ribiniai jungikliai, apsaugos nuo susidūrimo sistemos ir avarinio stabdymo funkcijos, užtikrinančios saugų veikimą ir nelaimingų atsitikimų prevenciją.





1. Sunkiųjų mašinų tvarkymas

Naudojimas: sunkių mašinų ir įrangos kėlimas ir perkėlimas montavimo, priežiūros ar remonto metu.

2. Statybos aikštelės

a. Struktūrinis susirinkimas

Naudojimas: konstrukcinių komponentų, tokių kaip sijos, kolonos ir santvaros, kėlimas ir išdėstymas statant pastatą.

Privalumai: palengvina tikslų didelių komponentų išdėstymą ir padidina konstrukcijos efektyvumą.

3. Siuntimas ir logistika

a. Konteinerių tvarkymas

Naudojimas: gabenimo konteinerių ir krovinių kėlimas ir perkėlimas uostuose, sandėliuose ir paskirstymo centruose.

4. Aviacija ir gynyba

a. Lėktuvų techninė priežiūra

Naudojimas: orlaivio komponentų ir dalių kėlimas ir išdėstymas atliekant techninės priežiūros ir remonto operacijas.

5. Energija ir komunalinės paslaugos

a. Elektrinės priežiūra

Naudojimas: kėlimo ir transportavimo įrangai ir dalims jėgainėse, pvz., turbinoms ir generatoriams.

6. Automobilių pramonė

a. Transporto priemonių surinkimas

Naudojimas: automobilių komponentų ir mazgų kėlimas ir išdėstymas transporto priemonių gamybos metu.

Privalumai: Supaprastina surinkimo procesą ir pagerina gamybos efektyvumą.

b. Dalių tvarkymas

Naudojimas: automobilių dalių ir priedų perkėlimas ir tvarkymas gamybos ir remonto patalpose.

Privalumai: pagerina automobilių dalių tvarkymo organizavimą ir efektyvumą.

7. Moksliniai tyrimai ir plėtra

a. Laboratorinės įrangos tvarkymas

Naudojimas: sunkios laboratorinės įrangos, tokios kaip centrifugos ir autoklavai, kėlimas ir perkėlimas tyrimų patalpose.





1. Dizainas ir inžinerija

Išsami inžinerija: parengti išsamius inžinerinius brėžinius ir specifikacijas, įskaitant pagrindinę siją, keltuvą, vežimėlį, galinius vežimėlius ir kitus komponentus.

Modeliavimas ir modeliavimas: naudokite kompiuterinio projektavimo (CAD) ir modeliavimo įrankius, kad modeliuotumėte krano veikimą ir optimizuotumėte jo dizainą.

2. Medžiagos parinkimas

Medžiagų specifikacijos: Pasirinkite aukštos kokybės medžiagas, atitinkančias stiprumo, ilgaamžiškumo ir atsparumo karščiui reikalavimus. Įprastos medžiagos yra didelio stiprumo plienas, lydiniai ir specializuotos dangos.

Pirkimas: žaliavos iš patvirtintų tiekėjų, užtikrinant, kad jos atitiktų būtinus kokybės ir sertifikavimo standartus.

3. Komponentų gamyba

Pjovimas ir formavimas: supjaustykite ir suformuokite žaliavas į reikiamus komponentus, tokius kaip sijos, kolonos ir laikikliai. Tai gali apimti tokius procesus kaip plazminis pjovimas, pjovimas lazeriu ir apdirbimas. Suvirinimas ir surinkimas: Suvirinkite komponentus, kad suformuotumėte krano konstrukcinius elementus. Tai apima pagrindinės sijos, galinių vežimėlių ir kitų laikančiųjų dalių suvirinimą.

4. Surinkimas

Surinkimas: atskirus komponentus, pvz., kėlimo sistemą, vežimėlį ir galinius vežimėlius, surinkite į mazgus. Tai apima dalių sujungimą ir tinkamo išlygiavimo užtikrinimą.Pagrindinis mazgas: Sujunkite mazgus, kad sukurtumėte visą krano konstrukciją. Tai apima keltuvo ir vežimėlio montavimą ant tolimosios sijos, galinių vežimėlių pritvirtinimą ir valdymo sistemų įrengimą.

5. Sistemų integravimas

Elektros sistemos: sumontuokite elektrinius komponentus, įskaitant variklius, valdymo skydelius, laidus ir jutiklius. Užtikrinkite, kad krano elektros sistemos būtų tinkamai integruotos ir patikrintos.

Valdymo sistemos: Įdiekite ir konfigūruokite valdymo sistemas, tokias kaip programuojami loginiai valdikliai (PLC), nuotolinio valdymo pultai ir saugos įtaisai. Patikrinkite, ar valdymo sistemos tinkamai veikia ir yra sukalibruotos.

6. Testavimas ir kokybės užtikrinimas

Priešeksploatacinis bandymas: atlikite priešeksploatacinius bandymus, kad patikrintumėte krano funkcionalumą, įskaitant apkrovos bandymą, kėlimo ir važiavimo mechanizmų veikimo bandymus ir valdymo sistemos patikrinimus.

Saugos bandymas: patikrinkite, ar saugos funkcijos, pvz., eigos jungikliai, pavojaus signalai ir avariniai stabdikliai, veikia tinkamai ir atitinka saugos standartus.

Patikra: atlikite išsamų krano konstrukcijos ir komponentų patikrinimą, kad įsitikintumėte, jog laikomasi projektavimo specifikacijų ir kokybės standartų.

7. Galutiniai reguliavimai ir kalibravimas

Tikslus derinimas: atlikite visus reikiamus reguliavimus, kad optimizuotumėte krano veikimą ir užtikrintumėte sklandų veikimą. Tai gali apimti jutiklių kalibravimą, valdiklių reguliavimą ir tikslų kėlimo sistemos sureguliavimą.

Dokumentacija: Paruoškite ir peržiūrėkite dokumentus, įskaitant naudojimo vadovus, techninės priežiūros vadovus ir saugos instrukcijas.

8. Pristatymas ir montavimas

Transportavimas: pasirūpinkite, kad kranas būtų transportuojamas į montavimo vietą, užtikrinant, kad jis būtų tvarkomas ir gabenamas saugiai, kad būtų išvengta žalos.

Montavimas: prižiūrėkite krano montavimą kliento įmonėje, įskaitant surinkimą, išlyginimą ir prijungimą prie maitinimo šaltinių ir valdymo sistemų.

Mokymas: mokykite operatorius ir techninės priežiūros personalą, kad jie būtų susipažinę su krano veikimu ir saugos procedūromis.

9. Paleidimas ir perdavimas

Paleidimas: atlikite galutinius paleidimo bandymus, kad patikrintumėte, ar kranas tinkamai veikia realiomis sąlygomis ir atitinka eksploatacines specifikacijas.

Perdavimas: oficialiai perduokite kraną klientui, pateikdami visus reikiamus dokumentus, įskaitant atitikties sertifikatus, garantijos informaciją ir techninės priežiūros grafikus.





Medžiagos patikrinimas

Kokybės tikrinimas: griežtai tikrinama įsigytų žaliavų kokybė, siekiant užtikrinti, kad jos atitiktų projektavimo reikalavimus ir nacionalinius standartus.

Medžiagų laikymas: kvalifikuotos medžiagos saugomos pagal klasifikaciją, kad būtų išvengta korozijos ar žalos.

Pjovimas ir formavimas

Plieno pjovimas: naudokite plazminį pjovimą, pjovimą lazeriu arba pjovimą liepsna ir kitas technologijas, kad pjaustytumėte plieną pagal projekto brėžinio dydį.

Formavimo apdorojimas: Formuokite plieninę plokštę lenkdami, valcuodami, suvirindami ir kitais procesais, kad pagamintumėte pagrindinę siją, galinę siją ir kitas konstrukcines dalis.

Suvirinimas

Komponentų suvirinimas: nupjautos ir suformuotos plieninės dalys suvirinamos į pagrindines konstrukcijas, tokias kaip pagrindinė sija, galinė sija ir vežimėlis. Suvirinimo procesas turi būti griežtai kontroliuojamas, kad būtų užtikrintas konstrukcijos stiprumas ir suvirinimo kokybė.

Suvirinimo siūlių patikrinimas: naudokite neardomąją bandymo technologiją (pvz., ultragarsinį, radiografinį bandymą), kad patikrintumėte suvirinimo siūles, kad įsitikintumėte, jog nėra įtrūkimų ar kitų defektų.

Mechaninis apdirbimas

Tikslus apdirbimas: Tikslus apdirbimas atliekamas su pagrindiniais krano komponentais, tokiais kaip ratų komplektai, guolių sėdynės, skriemuliai ir kt., siekiant užtikrinti jų matmenų tikslumą ir paviršiaus kokybę.

Visos mašinos surinkimas

Bendras surinkimas: Remiantis išankstiniu surinkimu, atliekamas bendras krano surinkimas, įskaitant galutinį pagrindinės sijos, galinės sijos, kėlimo mechanizmo, ėjimo mechanizmo ir kt.

Paleidimas ir bandymai

Dinaminėmis sąlygomis tikrinamas krano veikimas, įskaitant kėlimo, ėjimo, vairavimo ir kitas funkcijas. Patikrinamas bendras surinkto tiltinio krano dydis, kad visi matmenys atitiktų projektinius reikalavimus.

Purškimas ir antikorozinis apdorojimas

Paviršiaus apdorojimas Rūdžių šalinimas: rūdžių šalinimas nuo krano paviršiaus, įprasti metodai apima smėliavimą, ėsdinimą ir kt. Grunto purškimas: Ant apdoroto paviršiaus užpurkškite antikorozinį gruntą, kad išvengtumėte metalo oksidacijos ir korozijos. Viršutinio sluoksnio purškimas Spalvų purškimas: Purkškite viršutinį sluoksnį pagal kliento reikalavimus arba pramonės standartus, kad kranui suteiktų apsauginį ir dekoratyvinį efektą. Žymėjimas: po purškimo pažymėkite krano identifikavimo informaciją pagal specifikacijas, pvz., modelį, vardinę apkrovą ir kt.

Gamykla ir montavimas

Pakavimas ir transportavimas

Pakuotės apsauga: Apsaugai supakuokite pagrindinius krano komponentus, kad išvengtumėte žalos transportavimo metu. Transportavimo tvarka: Atsižvelgdami į įrangos dydį ir transportavimo sąlygas, pasirinkite tinkamą transportavimo būdą kranui transportuoti į kliento vietą.

Priėmimas ir pristatymas

Kliento priėmimas

Priėmimas vietoje: Klientas atlieka krano priėmimą vietoje pagal sutarties reikalavimus ir technines specifikacijas, kad patikrintų įrangos veikimą ir kokybę.

Problemos šalinimas: jei randama kokių nors problemų, gamintojas turi jas laiku pašalinti, kad įsitikintų, jog įranga visiškai atitinka kliento reikalavimus. Pristatymas ir naudojimas Eksploatacijos mokymas: gamintojas paprastai apmoko kliento operatorius, kad jie galėtų tinkamai ir saugiai valdyti kraną.

Populiarus Žymos: daugiafunkcis ožinis kranas, Kinijos daugiafunkcinių ožinių kranų gamintojai, tiekėjai, gamykla
