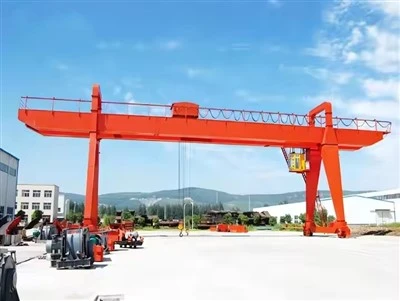

80 tonų dvigubas ožinis kranas



The80 tonų dvisijinis ožinis kranasyra sunkaus{0}}kėlimo kėlimo sprendimas, skirtas dideliems ir didelių gabaritų kroviniams kelti lauko arba pusiau{1}}lauko aplinkoje. Šis ožinis kranas, pagamintas iš tvirtos dvigubos-sijos konstrukcijos, užtikrina puikų stiprumą, stabilumą ir kėlimo našumą sudėtingoms pramonės reikmėms.

Įrengtas akėlimo mechanizmas, sumontuotas tarp dviejų sijų arba ant jų, šis kranas užtikrina tikslų krovinių kėlimą ir horizontalų judėjimą. Jis veikia ant antžeminių bėgių ir dažniausiai naudojamaslaivų statyklos, statybvietės, plieno gamyklos, surenkamojo betono gamyklos ir konteinerių aikštelės.

Pagrindinės funkcijos:

Keliamoji galia:80 tonų

Atstumo diapazonas:Pritaikoma (paprastai 18–35 metrų ar daugiau)

Kėlimo aukštis:Priklausomai nuo projekto poreikių (paprastai 6–12 metrų ar daugiau)

Darbo klasė:A5–A7 (naudojant nuo vidutinio iki sunkaus{2}}apkrovos)

Valdymo režimas:Kabina, nuotolinio valdymo pultas arba pakabukas

Maitinimas:Kabelio ritė, šynų sistema arba šyna

Dizaino akcentai:

Dvigubos sijos dizainas:Siūlo didesnę laikomąją{0}}galią ir tvirtumą.

Didelis atsparumas vėjui:Tinka naudoti lauke, su saugos funkcijomis audrai užrakinti.

Tikslus valdymas:Sklandus paleidimas/sustabdymas ir tikslus krovinių išdėstymas.

Pritaikoma struktūra:Galima įsigyti su konsolinėmis svirtimis, reguliuojamu tarpatramumu ir specialiais kabliukais, atsižvelgiant į konkrečius naudojimo poreikius.

Saugos sistemos:Įrengta apsauga nuo perkrovos, ribiniai jungikliai, avarinis stabdymas ir anti{0}}susidūrimo įtaisai.



Pagrindiniai komponentai: guolis, pavara, pavarų dėžė, variklis

Kilmės vieta: Henanas, Kinija

Garantija: 1 metai

Svoris (KG): 2000 kg

Vaizdo įrašo išeinantis{0}}patikrinimas: pateikiama

Mašinų bandymo ataskaita: pateikta

Raktažodžiai: portalinis kranas

Spalva: pritaikyta

Dydis: pritaikytas

Dizainas: kompiuterinio optimizavimo projektavimas

Sauga: didelė lankstaus plokščio kabelio galia

Naudojimas: statybos pramonė, dirbtuvės, sandėlis

Darbo klasė: A3-A8

Sertifikatas: ISO, CE, BV, S GS, TUV

Maitinimo šaltinis: 380 ~ 480 V, pritaikytas





1.Pagrindinės sijos

Tipas:Dvigubos dėžės-formos arba santvaros-tipo plieninės sijos

Funkcija:Palaikykite keltuvą / vežimėlį ir tolygiai paskirstykite apkrovą visoje krano konstrukcijoje

Ypatybė:Labai{0}}stiprus suvirintas dizainas su minimalia deformacija



Vežimėlis su kėlimo mechanizmu

Tipas:Elektrinė arba hidraulinė vežimėlių sistema su motorizuotu keltuvu

Keltuvas:Sunkus{0}}lynų keltuvas arba atvira gervė

Funkcija:Juda išilgai sijų, kad pakeltų ir transportuotų krovinius horizontaliai



3. Galiniai vežimėliai (kojos ir ratų mazgai)

Struktūra:Dvi standžios kojos (viena arba abi gali būti A-rėmo arba dėžutės-tipo)

Funkcija:Paremkite pagrindines sijas ir leiskite kranui judėti palei žemės bėgius

Ratai:Įrengti plieniniai ratai bėgių judėjimui; gali turėti kreipiamuosius ratus stabilumui užtikrinti





4. Krano eigos mechanizmas

Vairavimo sistema:Variklis+greičių dėžė+stabdys

Vairavimo režimas:Paprastai{0}}dviguba pavara užtikrina geresnę pusiausvyrą ir sukibimą

Valdymas:Kintamo dažnio pavara (VFD), skirta sklandžiam greitėjimui ir lėtėjimui



5. Vežimėlio judėjimo mechanizmas

1) Struktūrinė kompozicija

Vežimėlio rėmas: rėmas yra pagrindinė vežimėlio konstrukcinė atrama, suteikianti reikiamą standumą ir stiprumą, kad būtų galima atlaikyti apkrovą. Paprastai jis pagamintas iš didelio-tvirčio plieno, kad būtų užtikrintas ilgaamžiškumas ir atsparumas deformacijoms esant didelėms apkrovoms.

Ratų komplektas: ratai dažnai montuojami ant ašių, o šių ratų viduje esantys guoliai yra skirti didelei apkrovai{0}}atlaikyti ir sklandžiai veikti.

Elektrinis pavaros variklis: vežimėlio judėjimą varo elektros variklis, kuris varo ratų sistemą per pavarų dėžę ir skriemulių arba grandinių sistemą. Variklis paprastai montuojamas ant vežimėlio rėmo ir yra sujungtas su ratais per pavaros mechanizmą, leidžiantį judėti pirmyn ir atgal.

2) Vežimėlio veikimo mechanizmo funkcija

1. Horizontalus keltuvo judėjimas

Vežimėlis, kuriame yra kėlimo mechanizmas, juda horizontaliai išilgai portalinio bėgio. Šis horizontalus judėjimas leidžia kranui pakelti ir nuleisti medžiagas dideliame plote, pavyzdžiui, kieme, doke ar sandėlyje.

2. Sklandus ir tikslus padėties nustatymas

Vežimėlio judėjimo mechanizmas skirtas tiksliai valdyti vežimėlio padėtį. Tai labai svarbu norint užtikrinti, kad kroviniai būtų paimti ir tiksliai išdėstyti norimose vietose.

3. Kėlimo mechanizmo palaikymas

Kėlimo sistema paprastai montuojama ant vežimėlio. Vežimėlio judėjimo mechanizmas leidžia keltuvui važiuoti per portalo ilgį, taip užtikrinant, kad kėlimo įranga gali padengti visą operacijai reikalingą plotą.

4. Krovinio pasiskirstymas ir stabilumas

Vežimėlis padeda tolygiai paskirstyti apkrovą visoje krano konstrukcijoje. Vežimėliui judant, krovinys išlieka stabilus, todėl sumažėja disbalanso, dėl kurio gali įvykti nelaimingi atsitikimai, rizika.

5. Greičio valdymas

Vežimėlio judėjimo mechanizmas apima variklius, pavaras, o kartais ir kintamo dažnio pavaras (VFD), kurios užtikrina reikiamą vežimėlio judėjimo greičio valdymą. Tai padeda prisitaikyti prie įvairių veiklos poreikių, nesvarbu, ar juda lėtai, kad būtų tikslumas, ar greitai, kad būtų efektyvus.

6. Integracija su kitais kranų judesiais

Vežimėlio judėjimo mechanizmas yra integruotas su portalo vertikaliais (kėlimo) ir išilginiais (keliantis ožine) judesiais. Jis veikia kartu su šiomis funkcijomis, kad užtikrintų sklandų ir sinchronišką veikimą, todėl būtų lengviau atlikti sudėtingus kėlimus ir medžiagų perkėlimus.

7. Sauga ir krovinių tvarkymas

Mechanizmas dažnai apima saugos priemones, pvz., eigos jungiklius ar jutiklius, kad vežimėlis neperžengtų eksploatacinių ribų arba nesusidurtų su kliūtimis, o tai padidina viso krano veikimo saugumą.

6.Krano ratas

1) Ratų funkcija

Ratai palaiko krano konstrukciją ir yra būtini, kad ožinis kranas galėtų važiuoti bėgiu. Jie taip pat sugeria jėgas, kurias sukuria krano svoris ir eksploataciniai judesiai, paskirstydami šias jėgas, kad būtų išvengta vėžės ir kitų krano komponentų pažeidimo.

Priklausomai nuo krano paskirties ir jo keliamų apkrovų, ratai yra sukurti taip, kad atlaikytų skirtingą svorio galią. Didesni kranai arba tie, kurie naudojami sunkesniam kėlimui, turės didesnius ir tvirtesnius ratus.

2) Projektavimo reikalavimai

Krano ratai paprastai gaminami iš didelio-tvirto plieno arba legiruotų medžiagų, kad atlaikytų krano svorį ir jo apkrovą, kartu išlaikant nuolatinį judėjimą ir dideles apkrovas. Ratai dažnai suprojektuoti su flanšu, kad būtų užtikrintas sklandus ir stabilus judėjimas išilgai bėgių ir neleistų jiems nuvažiuoti nuo bėgių.

7.Krano kabliukas

Konsolinio ožinio krano krano kablys yra esminis kėlimo ir tvarkymo proceso komponentas. Šis kablys naudojamas kroviniams pritvirtinti ir palaikyti kėlimo operacijų metu.

Kablys paprastai yra pagamintas iš didelio{0}}tvirto plieno, kad atlaikytų didelius krovinius. Jis yra lenktos formos, su gilia pagurkliu, kad būtų galima saugiai pritvirtinti prie stropų, grandinių ar kitų kėlimo įtaisų. Kablys paprastai turi apsauginį skląstį, kad krovinys netyčia atsilaisvintų darbo metu.

Pagrindinė krano kablio funkcija yra sujungti krano kėlimo mechanizmą (pvz., keltuvą) su kroviniu. Jis juda išilgai ožinio krano sijos (kuris palaiko ožinės konstrukcijos kojeles) ir gali būti pakeltas arba nuleidžiamas priklausomai nuo kėlimo reikalavimų.

Variklis

Konsolinio ožinio krano variklis yra esminis komponentas, atsakingas už įvairius krano judesius, tokius kaip kėlimas, vežimėlio eiga ir portalo judėjimas. Priklausomai nuo krano konstrukcijos ir dydžio, variklis gali skirtis pagal tipą ir specifikacijas. Variklius paprastai valdo PLC (programuojamas loginis valdiklis) arba VFD (kintamo dažnio pavaros), kad būtų galima reguliuoti greitį ir sukimo momentą efektyviam veikimui.

Kėlimo variklis: Paskirtis: Varo keltuvą, kad pakeltų ir nuleistų krovinį.Variklio tipas: Paprastai elektros variklis, dažnai kintamosios srovės indukcinis variklis. Galia: skiriasi priklausomai nuo keliamosios galios, svyruoja nuo kelių kW iki kelių šimtų kW.

Važiuojantis variklis (vežimėlio judėjimas): Paskirtis: perkelia vežimėlį išilgai platformos bėgio. Variklio tipas: Paprastai trijų-fazių kintamosios srovės variklis. Galia: parenkama atsižvelgiant į reikiamą vežimėlio greitį ir talpą.

Ožinis važiuojantis variklis (tilto judėjimas): Paskirtis: perkelia visą portalo konstrukciją išilgai žemės bėgio, leisdama jai pereiti per apkrovos zoną. Variklio tipas: didelio galingumo elektros variklis, dažnai su kintamo greičio pavara (VSD), kad būtų galima tiksliai valdyti. Galia: panašus į vežimėlio variklį, bet paprastai aukštesnis, nes reikia perkelti visą krano konstrukciją.

.

Garso ir šviesos signalizacija bei eigos jungiklis

1) Garso ir šviesos signalizacija

Konsolinio ožinio krano garso ir šviesos signalizacijos sistema sukurta taip, kad padidintų saugumą, teikdama vaizdinius ir garsinius signalus esant neįprastoms sąlygoms ar pavojui. Šie pavojaus signalai padeda įspėti operatorius, darbuotojus ir personalą, esantį šalia galimos rizikos.

Garsinis pavojaus signalas (garso signalas arba sirena): Paskirtis: įspėja darbuotojus apie avarinę ar neįprastą situaciją. Garsas: paprastai garsus ir patraukiantis dėmesį, pvz., sirena ar garsinis signalas su įvairiais raštais (nuolatinis, pertraukiamas arba pulsuojantis), signalizuojantis apie skirtingus perspėjimus. Patalpų vieta: paprastai valdoma kabinoje arba šalia krano. kur dažniausiai būna darbuotojų.

Šviesos pavojaus signalas (Blyksčioji šviesa arba mirksintis švyturys): Tikslas: suteikia vaizdinį įspėjimą, kuris gali būti matomas tose vietose, kur vienas garsas gali būti neveiksmingas (pvz., triukšmingoje aplinkoje arba per atstumą). Šviesos tipas: dažniausiai naudojami mirksintys arba besisukantys blyksniai arba švyturėliai, dažnai su skirtingomis spalvomis, nurodantys skirtingus įspėjimo lygius.

Raudona: kritinis pavojaus signalas (pavojinga situacija).

Geltona/gintarinė: įspėjimas (įspėjimas arba neskubi problema).

Mėlyna: gali rodyti veikimo būseną arba kitokią konkrečią būseną.

2) Ribinis jungiklis

Konsolinio ožinio krano ribinis jungiklis yra saugos įtaisas, naudojamas neleisti kranui per{0}}judėti arba pajudėti už iš anksto nustatytų ribų. Tai būtinas komponentas, užtikrinantis tinkamą ir saugų krano veikimą. Konsolinis ožinis kranas paprastai susideda iš didelės konstrukcijos su tiltu ir kėlimo mechanizmu, kuris dažnai naudojamas pramoninėje aplinkoje, pavyzdžiui, uostuose ar sandėliuose sunkiems kroviniams kelti ir perkelti.

Ribinio jungiklio funkcija:

Padėties aptikimas: eigos jungiklis aptinka, kai krano keltuvas arba vežimėlis pasiekė nurodytą galinę padėtį (visiškai pakeltas, nuleistas arba pajudintas bėgiu). Tai padeda išvengti mechaninių pažeidimų, kuriuos sukelia per-kelionė.

Sauga: veikia kaip saugiklis-, neleidžiantis kranui judėti, jei jis pasiekia savo ribą. Tai sumažina nelaimingų atsitikimų riziką ir apsaugo tiek kraną, tiek aplinkinę įrangą.

Automatika: ribinius jungiklius galima prijungti prie krano valdymo sistemos. Kai suveikia eigos jungiklis, jis siunčia signalą valdymo sistemai, kad kranas būtų sustabdytas arba pakeistų jo kryptį.

Ožinių kranų ribinių jungiklių tipai:

Mechaninis ribinis jungiklis: Šis tipas naudoja fizinę pavarą, kad atidarytų arba uždarytų kontaktus, kai kranas pasiekia ribą. Tai dažnai naudojamas, paprastas ir ekonomiškas{1}}sprendimas.

Magnetinis ribinis jungiklis: jie naudoja magnetinius laukus, kad aptiktų taikinio padėtį be tiesioginio kontakto, o tai yra patvaresnis ir ilgesnis{0}} sprendimas.

Artumo ribos jungiklis: jis aptinka taikinį be kontakto, naudodamas jutiklį, ir dažnai naudojamas pažangesnėse ar greitesnėse{0}}programose.

10.Saugos įtaisai

1) 1. Apsaugos nuo perkrovos įtaisas

Neleidžia kranui kelti krovinių, viršijančių jo vardinę galią.

Įjungia aliarmą arba atjungia kėlimo mechanizmo maitinimą, kai krovinys viršija saugias ribas.

2. Ribiniai jungikliai

Kėlimo ribos jungiklis: sustabdo kėlimo mechanizmą, kai kablys pasiekia viršutinę arba apatinę ribą, kad būtų išvengta per{0}}kilimo ar per{1}}nuleidimo.

Važiavimo ribinis jungiklis: apriboja krano ar vežimėlio horizontalų judėjimą, kad būtų išvengta susidūrimų ar nuvažiavimo nuo bėgių.

Sijos kampo ribinis jungiklis (jei taikoma): užtikrina, kad strėlė neviršytų saugių kampų ribų.

3. Avarinio stabdymo mygtukas

Leidžia operatoriams iš karto sustabdyti krano darbus avarijos atveju.

Paprastai montuojamas keliose prieinamose krano ir nuotolinio valdymo pultelių vietose.

4. Anti- susidūrimų įrenginiai

Naudoja jutiklius (artumo jutiklius arba lazerius), kad aptiktų kliūtis ar kitą įrangą krano kelyje, užkertant kelią susidūrimams.

Gali apimti garsinius signalus arba automatines stabdžių sistemas.

5. Vėjo greičio stebėjimo sistema

Stebi vėjo greitį ir siunčia įspėjimus, kai jis viršija saugų eksploatavimo lygį.

Kai kurios sistemos automatiškai užrakina arba pritvirtina kraną esant dideliam vėjui.

6. Stabdžių sistema

Mechaniniai stabdžiai: užtikrina, kad krovinys nejudėtų.

Avarinio stabdymo sistema: įsijungia dingus elektrai arba sutrikus sistemos veikimui.

7. Bėgio spaustukas arba Storm Lock

Užfiksuoja kraną audros ar didelio vėjo metu, kad būtų išvengta judėjimo.

8. Buferinė sistema

Įrengtas krano važiavimo kelio pabaigoje, kad sugertų smūgį ir sumažintų žalą atsitiktinai važiuojant{0}}.

9. Apkrovos momento indikatorius (LMI)

Stebi apkrovos momentą ir įspėja operatorių, jei kranas artėja prie apsivertimo taško.

10. Apsauginiai blokatoriai

Užtikrina, kad tam tikros operacijos, tokios kaip kėlimas, vežimėlio judėjimas ar strėlės reguliavimas, nebūtų atliekamos vienu metu nesaugiai.

11. Garsinės ir vaizdinės perspėjimo sistemos

Pavojaus signalai: įspėkite netoliese esantį personalą krano veikimo metu arba gedimo atveju.

Signalinės lemputės: rodo krano veikimo būseną.

12. Vielinio lyno patikrinimas ir saugos priemonės

Virvės apsauga nuo vėjo: apsaugo nuo netinkamo vielinio lyno suvyniojimo, o tai gali sukelti nelaimingus atsitikimus.

Virvės trūkimo aptikimas: aptinka vielinio lyno trūkį arba trūkumą ir sustabdo veikimą.

13. Operatoriaus kabinos saugos priemonės

Ergonomiškai suprojektuoti valdikliai, siekiant sumažinti operatoriaus nuovargį.

Gaisro gesintuvai ir kita avarinė įranga paprastai yra salone.

14. Automatinė krano stebėjimo sistema (pasirinktinai)

Stebi svarbiausius parametrus, tokius kaip apkrova, greitis ir temperatūra.

Registruoja eksploatacinius duomenis ir gedimus techninei priežiūrai ir trikčių šalinimui.

11.Valdymo režimas

1)1. Rankinis valdymas

Aprašymas: operatoriai rankiniu būdu valdo kraną naudodami mygtukų pakabukus, svirtis arba valdymo pultus tiesiai-svetainėje.

Savybės:

Paprasta naudoti ir prižiūrėti.

Tinka ne tokiems sudėtingiems kėlimo darbams.

Programos: naudojamos mažesnės{0}} masto operacijose arba vietose, kurioms taikomi nedideli automatizavimo reikalavimai.

2. Nuotolinio valdymo pultas

Aprašymas: Norėdami valdyti kraną iš saugaus atstumo, operatoriai naudoja belaidį nuotolinio valdymo įrenginį.

Savybės:

Padidintas saugumas, nes operatorius negali būti atokiau nuo krovinio.

Didesnis veiklos lankstumas.

Gali atlikti sudėtingesnius judesius.

Taikymas: sandėliuose, logistikos aikštelėse ir kitose aplinkose, kurioms reikalingas didesnis tikslumas.

3. Salono valdymas

Aprašymas: operatorius sėdi prie krano pritvirtintoje kabinoje ir valdo operacijas naudodamas vairasvirtes arba valdymo pultus.

Savybės:

Suteikia operatoriui aiškų krovinio ir darbo zonos vaizdą.

Tinka sunkioms{0}}ir ilgalaikėms{1}}operacijoms.

Taikymas: didelio masto{0}}pramonės aikštelės, pvz., laivų statyklos, plieno gamyklos ar statybvietės.

4. Pusiau{1}}automatinis valdymas

Aprašymas: kai kurios operacijos (pvz., pasikartojantys judesiai) yra automatizuotos, o kitas reikia įvesti rankiniu būdu.

Savybės:

Sumažina operatoriaus darbo krūvį.

Padidina pasikartojančių užduočių efektyvumą.

Taikymas: surinkimo linijos, logistikos centrai ir užduotys, susijusios su pakartotiniu kėlimu ir padėties nustatymu.

5. Visiškai automatinis valdymas

Aprašymas: kranas veikia autonomiškai pagal iš anksto{0}}užprogramuotas instrukcijas arba jutiklių įvestis.

Savybės:

Didelis tikslumas ir efektyvumas.

Pašalina žmogiškąsias klaidas ir sumažina darbo sąnaudas.

Dažnai integruojamas su išmaniosiomis sistemomis arba IoT stebėjimui ir duomenų analizei.

Programos: prievadai, automatizuoti sandėliai ir aplinka, kuriai reikalinga didelė{0}}greita ir tikslios operacijos.

6. Hibridinis valdymas (rankinis + automatinis)

Aprašymas: Sujungia rankinio ir automatinio valdymo parinktis, todėl lankstumas priklauso nuo užduoties reikalavimų.

Savybės:

Pritaikomas įvairiems veiklos poreikiams.

Padidina efektyvumą neprarandant kontrolės.

Programos: svetainės, kurioms reikalinga žmogaus priežiūra ir automatizavimas.

12.Eskizas



Pagrindinė techninė





1. Didelė apkrova ir konstrukcinis stiprumas

Sukurta tvarkytiiki 80 tonųstabilios ir saugios medžiagos.

Thedvigubos sijos konstrukcijaužtikrina puikų apkrovos paskirstymą ir tvirtumą, palyginti su vienos sijos tipais.

---

2. Platus diapazonas ir aprėptis

Palaikodideli tarpatramiai(paprastai 18–35 metrų ar daugiau), todėl galima aptarnauti plačias darbo vietas.

Idealiai tinka didelės apimties{0}} operacijoms, tokioms kaip plieno gamyklos, laivų statyklos ir statybvietės.

---

3. Padidintas kėlimo aukštis

Keltuvas juda ant viršaus arba tarp sijų, tai leidžiadidesnis kėlimo aukštisnei vienos sijos kranai, ypač naudingi aukštoms apkrovoms ar konstrukcijoms.

---

4. Lankstus pritaikymas

Tinkapatalpose ir laukenaudoti.

Galima pritaikyti sukonsolės, bėgių sistemos, kėlimo įtaisaiarba keli keltuvai konkrečioms užduotims atlikti.

---

5. Patvarus ir{1}}atsparus oro sąlygoms dizainas

Pastatytas sudidelio{0}}stiprumo plieno, antikorozinės dangos-irvėjui{0}}atsparūs mechanizmaipvz., bėgių spaustukai ir audros užraktai lauko aplinkai.

---

6. Sklandus veikimas ir tikslus valdymas

Įrengtas sukintamo dažnio pavaros (VFD)tiksliam judėjimui ir sumažintam mechaniniam įtempimui.

Pasiūlymaiminkštas paleidimas / sustabdymasfunkcijos ir tikslus krovinio padėties nustatymas.

---

7. Kelios valdymo parinktys

Veikia perkabina, nuotolinio valdymo pultelis ar pakabukas, priklausomai nuo svetainės poreikių ir operatoriaus pageidavimų.

Pagerina saugumą ir veiklos efektyvumą.

---

8. Pažangios saugos sistemos

Apimaapsauga nuo perkrovos, ribinius jungiklius, avarinius stabdžius ir anti{0}}susidūrimo sistemas.

Sumažina nelaimingų atsitikimų ir įrangos sugadinimo riziką.

---

9. Ilgas tarnavimo laikas

Sukurtavidutinio ir sunkaus{0}}darbo ciklai (A5–A7 klasifikacija), teikianti patikimą tarnybą metų metus ir tinkama priežiūra.





1. Statybos pramonė

Sunkių statybinių medžiagų, tokių kaip plieninės sijos, betoniniai blokai ir kiti statybiniai komponentai, kėlimas.

Medžiagų transportavimas ir išdėstymas statybvietėse.

2. Gamybos įrenginiai

Didelių komponentų ar mašinų tvarkymas gamybos linijose.

Žaliavų ar gatavų gaminių perkėlimas gamykloje.

3. Laivų statyklos ir uostai

Konteinerių ar krovinių pakrovimas ir iškrovimas iš laivų.

Sunkių laivo komponentų ar priežiūros įrangos transportavimas.

4. Sandėliavimas ir logistika

Prekių krovimas ir tvarkymas lauko ar vidaus sandėliavimo aikštelėse.

Sunkvežimių ar automotrisių pakrovimas ir iškrovimas.

5. Oro erdvė ir aviacija

Didelių orlaivio komponentų, tokių kaip fiuzeliažai, sparnai ar varikliai, tvarkymas.

Techninės priežiūros ir surinkimo operacijų palaikymas.

6. Geležinkelio kiemai

Geležinkelio komponentų, tokių kaip bėgiai ar vežimėliai, kėlimas ir išdėstymas.

Geležinkelio krovinių pakrovimas ir iškrovimas.

7. Plieno gamyklos ir liejyklos

Sunkiųjų plieninių plokščių, ritinių ar liejinių perkėlimas.

Išlydyto metalo konteinerių tvarkymas.

8. Kasyba ir sunkioji pramonė

Sunkiosios įrangos ir medžiagų gabenimas kasybos operacijose.

Tvarkyti dideles mašinas, skirtas surinkti ar remontuoti.

9. Elektrinės

Turbinų, generatorių ir kitos sunkiosios galios įrangos montavimas arba priežiūra.

Kuro ar atliekų konteinerių gabenimas atominėse ar šiluminėse jėgainėse.

Kranasgamyba procedūra

1. Dizainas ir inžinerija

Reikalavimų analizė

Suprasti kliento specifikacijas (keliamoji galia, tarpatramis, aukštis, darbo aplinka ir kt.).

Nustatykite veikimo parametrus: kėlimo aukštį, važiavimo greitį, darbo dažnį ir kt.

Preliminarus dizainas

Kurkite konceptualius dizainus ir 3D modelius.

Pasirinkite medžiagas pagal stiprumą ir aplinkos sąlygas.

Detali inžinerija

Parengti detalius inžinerinius brėžinius (konstrukcijų komponentai, mechanizmai, elektros sistemos).

Norėdami užtikrinti saugumą, atlikite streso ir nuovargio analizę.

2. Medžiagų pirkimas

Gaukite aukštos{0}}kokybės medžiagų, įskaitant:

Plieninės plokštės ir profiliai konstrukcijų komponentams.

Varikliai, pavarų dėžės ir kitos mechaninės dalys.

Elektros sistemos ir valdymo komponentai.

Patikrinkite medžiagas, kad įsitikintumėte, jog jos atitinka kokybės standartus.

3. Gamyba

Konstrukcinių komponentų gamyba

Iškirpti, suvirinti ir surinkti plienines konstrukcijas (pagrindinę siją, konsoles, kojeles ir kt.).

Užtikrinkite tikslų išlygiavimą ir matmenis.

Apsaugai nuo korozijos atlikti paviršiaus apdorojimą (pvz., šratinio srove, dažymą).

Mechaninis surinkimas

Surinkite mechanines dalis (vežimėlis, keltuvas, ratai ir kt.).

Sumontuokite variklius, pavarų dėžes ir pavaros sistemas.

Elektros mazgas

Sumontuoti elektros komponentus (valdymo pultus, kabelius, jutiklius).

Prijunkite ir prijunkite sistemą, kad užtikrintumėte funkcionalumą.

4. Kokybės patikra

Medžiagos apžiūra

Patikrinkite medžiagos sertifikavimą ir atlikite bandymus (pvz., tempimo bandymus).

Konstrukcijų apžiūra

Patikrinkite suvirinimo siūlės kokybę (pvz., ultragarsu).

Užtikrinkite matmenų tikslumą ir paviršiaus apdailą.

Surinkimo apžiūra

Patikrinkite visų dalių (mechaninių ir elektrinių) išlygiavimą ir funkcionalumą.

Apkrovos bandymas

Norėdami užtikrinti saugų veikimą, atlikite statinės ir dinaminės apkrovos bandymus.

5. Gamyklinis priėmimo bandymas (FAT)

Atlikite išsamų bandomąjį paleidimą, įskaitant:

Pilnos apkrovos ir perkrovos testai.

Visų saugos įtaisų (pvz., eigos jungiklių, avarinių stabdžių) funkcionalumas.

Sklandus vežimėlio, keltuvo ir krano judėjimas.

Dokumentuokite rezultatus ir gaukite kliento patvirtinimą.

6. Išmontavimas ir pakavimas

Išardykite kraną į transportuojamas dalis.

Saugiai supakuokite komponentus, kad nepažeistumėte transportavimo metu.

Pažymėkite ir paruoškite pakuotės sąrašą, kad galėtumėte efektyviai surinkti.

7. Transportas

Pristatykite krano komponentus į montavimo vietą tinkamais transportavimo būdais.

8. Montavimas ir paleidimas

-Svetainės surinkimas

Surinkite konstrukcinius komponentus ir mechanines sistemas.

Sumontuoti elektros sistemas ir valdymo pultus.

Kalibravimas ir testavimas

Iš naujo sukalibruokite krano sistemą{0}}konkrečioms svetainės sąlygoms.

Atlikite{0}}svetainės apkrovos testavimą, kad patikrintumėte našumą.

9. Perdavimas

Apmokykite kliento personalą saugaus naudojimo ir priežiūros klausimais.

Pateikite techninę dokumentaciją (naudojimo vadovą, techninės priežiūros vadovą, sertifikatus).

Gaukite galutinį kliento patvirtinimą ir priėmimą.

10. Pagalba po-pardavimo

Siūlykite garantines paslaugas ir techninės priežiūros palaikymą.

Jei reikia, suteikite atsargines dalis ir techninę pagalbą.

Seminaro vaizdas:

Įmonė įdiegė išmaniąją įrangos valdymo platformą, įdiegė 310 tvarkymo ir suvirinimo robotų komplektų (komplektų). Įgyvendinus planą, bus daugiau nei 500 komplektų (komplektų), o įrangos tinklinis lygis sieks 95% pradėtos naudoti. 32 suvirinimo linijos, planuojama įrengti 50, o visos gaminių linijos automatizavimo rodiklis pasiekė 85%.
