Elektromagnetinis tilto kranas

Elektromagnetiniai tiltų kranai yra idealūs pramonės šakoms, kuriose dažnai perkeliami dideli, sunkiųjų metalų komponentai, todėl ją reikia greitai ir efektyviai tvarkyti.





Svoris (kg): 32000 kg

Maks. Kėlimo apkrova: 32 tonos

Span: 10,5 ~ 31,5 m

Produkto pavadinimas: Populiarus parduodamas elektrinis kėlimo magnetas 32 tonų tilto viršutinio krano

Valdymo metodas: salono valdymas

Maitinimo šaltinis: 3 fazė 380 V 50Hz

Kėlimo greitis: 1-15 m\/min

Kėlimo mechanizmas: elektrinis vežimėlis

Spalva: neprivaloma

Vežimėlio važiavimo greitis: 5-40 m\/min

Krano bėgimo greitis: 5-100 m\/min





Dviguba sija (sijos):Dvigubo pluošto elektromagnetinis tilto kranas yra viršutinio krano rūšis, skirta kelti ir gabenti sunkias feromagnetines medžiagas, tokias kaip plieninės plokštelės, sijos ar metalo laužą. Pagrindinis šio krano bruožas yra elektromagnetų naudojimas šioms medžiagoms pakelti, o ne tradiciniai kabliukai ar stropai.

Galinė sija:Galinės sijos elektromagnetiniame tilto krane nurodomas horizontalus konstrukcinis komponentas krano tilto gale, kuris palaiko elektromagnetinį kėlimo mechanizmą. Pagrindinė krano struktūra, tiltas, paprastai apima darbo vietos plotį, pavyzdžiui, sandėlį ar gamyklą, o galų sijos yra abiejose tilto pusėse, užtikrinant būtiną atramą ir tvirtinimą krano judėjimui.



Keltuvas:Elektromagnetinio tilto krano keltuvas reiškia kėlimo mechanizmą, integruotą su elektromagnetine sistema. Ši sistema paprastai naudojama pramoninėje aplinkoje, kur reikia pakelti ir perkelti sunkias, feromagnetines medžiagas.

Vežimėlis:Elektromagnetinio tilto krano vežimėlis yra komponentas, judantis išilgai krano tilto pluošto, nešantis elektromagnetą, naudojamą metaliniams daiktams pakelti ir gabenti, paprastai plieninėms ar kitoms geležies medžiagoms. Vežimėlis keliauja išilgai tilto krano trasos sistemos ir gali tiksliai išdėstyti elektromagnetą virš pakeltos medžiagos. Suaktyvinus elektromagnetą, jis sukuria pakankamai stiprų magnetinį lauką, kad metalo objektas būtų vietoje, kol kranas jį judina.

Magnetas:Elektromagnetinis tilto kranas paprastai naudoja elektromagnetą kaip savo kėlimo mechanizmą. Šis elektromagnetas yra maitinamas elektros srove, kuri sukuria pakankamai stiprią magnetinį lauką, kad pakeltų ir judėtų sunkias geležies medžiagas, tokias kaip plieninės plokštelės, sijos ar metalo laužą.

Valdymo sistema:Rankinis valdymas: Operatorius tiesiogiai kontroliuoja krano judesius naudodamas valdymo skydelį. Tai įprasta atliekant įprastas užduotis, kai operatorius gali stebėti ir pritaikyti realiuoju laiku.
Automatinis valdymas: Pažangesnėse sistemose kranas gali veikti automatiškai, remiantis iš anksto nustatytais parametrais ir sąlygomis. PLC gali valdyti judesio ir elektromagneto aktyvaciją, atsižvelgiant į jutiklių įvestį (pvz., Apkrovos jutiklius ar padėties jutiklius).

Eskizas:













Efektyvus magnetinių medžiagų tvarkymas: Elektromagnetiniai tilto kranai yra idealūs geležies medžiagoms, tokioms kaip plieninės plokštelės, laužai ir ritės, yra idealios jų elektromagnetinio kėlimo mechanizmo kėlimui ir gabenimui.

Padidėjęs produktyvumas: Šie kranai gali greitai ir lengvai pasiimti kelis metalo gabalus vienu metu, sumažindami laiką, reikalingą rankiniam pakrovimui ar iškrovimui.

Tikslumas ir kontrolė: Elektromagnetiniai kranai siūlo tiksliai kontroliuoti geležies medžiagų judėjimą, o tai ypač naudinga tokioms pramonės šakoms kaip plieno gamyba ir laužo kiemai.

Sauga: gebėjimas pakelti medžiagas naudojant elektromagnetinę jėgą sumažina darbuotojų poreikį valdyti sunkius, aštrius ar pavojingus daiktus, pagerinant darbo vietos saugumą.

Sumažėjęs medžiagos nusidėvėjimas: skirtingai nuo mechaninių griebtuvų ar kabliukų, kurie gali sugadinti medžiagas, elektromagnetiniai kranai kelia daiktus be tiesioginio kontakto, sumažinant pažeidimus ir susidėvėjimą medžiaga.

Maža priežiūra: elektromagnetinių tiltų kranų projektavimui reikia mažiau priežiūros, palyginti su mechaninėmis kėlimo sistemomis. Nereikia kabliukų, grandinių ar stropų, kurie laikui bėgant gali nusidėvėti.

Lankstumas: Šie kranai gali valdyti įvairias skirtingų formų ir dydžių daugybę juodųjų medžiagų, nereikia koreguoti kėlimo mechanizmo.

Ekonomiški: Laikui bėgant, elektromagnetiniai kranai gali sumažinti išlaidas, susijusias su medžiagų tvarkymu, padidindami efektyvumą, sumažindami darbo jėgą ir sumažindami medžiagų žalą.







Plieno pramonė:

Plieno gamyklos naudoja elektromagnetinius tilto kranus, kad būtų galima valdyti plieninius luitus, ruošinius, plokštes ir ritinius. Elektromagnetas leidžia kranui pakelti šiuos sunkius, karštus ir didelius daiktus, nereikia papildomų stropų ar kabliukų.
Metalo laužo tvarkymas:

Perdirbimo įrenginiai naudoja elektromagnetinius kranus, kad surinktų ir perkeltų metalo laužą. Šie kranai gali greitai ir tiksliai pasiimti didelius geležies laužo, plieno ir kitų juodųjų medžiagų medžiagas.
Laivų statyklos:

Laivų statyboje elektromagnetiniai kranai padeda judinti didelius metalinius lakštus ir konstrukcines dalis statybos ar remonto darbų metu. Jie yra saugesnis ir efektyvesnis geležies medžiagų gabenimo būdas.
Gamyba ir gamyba:

Gamyklos, susijusios su metalinių komponentų ar dalių gamyba, dažnai naudoja elektromagnetinius kranus metaliniams lakštams, plokštelėms ar kitoms žaliavoms gabenti visame įrenginyje.
Liejyklos:

Liturdėse, kur tvarkomi išlydyti metalai, elektromagnetiniai kranai padeda judinti formas, liejinius ir neapdorotus metalines medžiagas.
Statybos vietos:

Statybos projektai, kuriems reikalingas plieninių sijų ar sijų kėlimo projektas, gali būti naudingi elektromagnetiniams tiltų kranams. Šie kranai užtikrina, kad medžiagos būtų saugiai ir efektyviai pakeltos, net ir šiurkščiomis ar sunkiomis sąlygomis.
Sandėliai ir paskirstymo centrai:

Kai kurie sandėliai, kurių specializacija yra metaliniai produktai, naudoja elektromagnetinius kranus, kad būtų galima organizuoti ir valdyti atsargas. Šie kranai padeda judančioms birioms medžiagoms, kurios yra per sunkios ar nelengvos, kad būtų galima tvarkyti rankiniu būdu.



1. Dizainas ir planavimas
Inžinerinis dizainas: Inžinieriai suprojektuoja elektromagnetinį tilto kraną, pagrįstą klientų specifikacijomis, apkrovos talpa, tarpsniu, kėlimo aukščiu ir eksploatavimo aplinka.
Komponentų pasirinkimas: Medžiagų ir komponentų pasirinkimas, įskaitant krano struktūrą, keltuvo, variklio ir elektromagnetinę įrangą.
Elektromagnetinės sistemos dizainas: Tai apima elektromagnetinės kėlimo sistemos projektavimą, užtikrinant, kad ji būtų pakankamai galinga, kad galėtų laikyti medžiagas, ir gali būti tiksliai kontroliuojama.
2. Medžiagų pirkimas
Struktūriniai komponentai: plieninės plokštės, sijos ir kitos rėmo, tilto ir vežimėlio medžiagos.
Elektromagnetinės dalys: elektro magnetai, ritės, valdikliai ir kiti elektroniniai komponentai.
Varikliai ir diskai: keltuvo, vežimėlio ir tilto judesių varikliai bei susijusios pavaros sistemos.
3. Krano struktūros gamyba
Pjovimas ir suvirinimas: plieninės plokštelės ir sekcijos supjaustomos, suvirintos ir surinktos, kad susidarytų krano tiltas, vežimėlis ir kėlimo konstrukcijos.
Paviršiaus apdorojimas: konstrukcija gali būti dažoma arba padengta atsparumui korozijai, ypač kranams, naudojamiems atšiaurioje aplinkoje.
4. Elektromagnetinės kėlimo sistemos surinkimas
Magnetinės ritės gamyba: Elektromagneto ritės yra suvyniotos ir išbandomos, ar nėra elektrinių savybių.
Magneto surinkimas: Magnetinės šerdys ir ritės yra surinktos, kad susidarytų elektromagnetiniai kėlimo vienetai.
Magnetinio valdymo sistema: Elektromagnetinė sistema turi būti integruota su valdymo sistema, įskaitant galios elektroniką, skirtą magneto stiprumui valdyti.
5. Kelio kėlimo mechanizmo įrengimas
Kelio ir pavarų dėžė: kėlimo mechanizmo įrengimas, įskaitant variklius, pavarų dėžes ir vielos virves ar grandines.
Apkrovos testavimas: Kelias išbandomas siekiant užtikrinti, kad jis galėtų pakelti vardinę apkrovos talpą ir veikti sklandžiai.
6. Elektronikos ir valdymo sistema

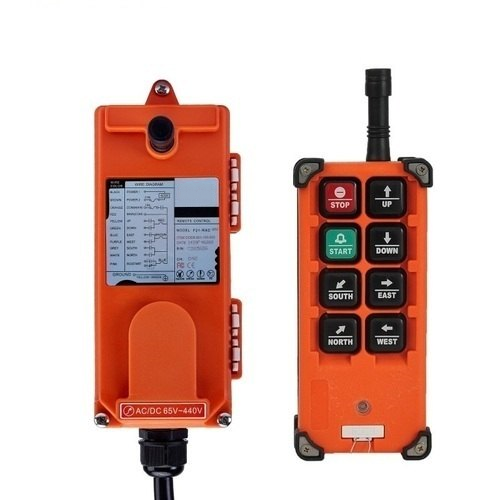

Valdymo skydelio laidai: Valdymo sistema, įskaitant nuotolinio valdymo pultą ar pakabukų stotį, yra įjungta į kraną.
Elektromagneto valdymo integracija: Elektromagnetinė kėlimo sistema yra integruota į valdymo pultą, kad būtų galima tiksliai įjungti\/išjungti valdymą ir magneto stiprio reguliavimą.
Saugos sistemos: ribinių jungiklių įrengimas, avarinio sustabdymo mygtukai ir apsauga nuo perkrovos, kad būtų užtikrintas saugus veikimas.
7. Krano surinkimas trasoje
Tilto surinkimas: Krano tiltas, apimantis bėgio ar takelio ilgį, yra surinktas ir išbandomas.
Vežimėlio ir elektromagneto tvirtinimas: Troley, nešantis elektromagnetą, yra pritvirtintas prie tilto ir prijungtas prie kėlimo mechanizmo.
Bėgio bandymai: kranas išbandomas ant kelio sklandaus judėjimo, stabilumo ir išlyginimo.
8. Testavimas ir kalibravimas
Operacinis bandymas: kranas yra visiškai išbandytas esant apkrovai, įskaitant elektromagnetinę kėlimo sistemą, keltuvą ir judėjimą išilgai bėgių. Tai daroma siekiant užtikrinti, kad viskas veiktų taip, kaip tikėtasi.
Apkrovos bandymas: kranui atliekamas apkrovos bandymas, kuris apima bandymo apkrovos kėlimą ir mažinimą, kad būtų galima patikrinti našumą ir saugumą.
Valdymo sistemos kalibravimas: Elektromagnetinės valdymo sistema yra kalibruojama, kad būtų užtikrinta, jog magnetas veikia tinkamu galios lygiu.
9. Galutinis patikrinimas ir kokybės kontrolė
Saugos patikrinimas: išsamus saugos atitikties patikrinimas, įskaitant stabdžius, ribinius jungiklius, elektros sistemas ir krovinių saugą.
Galutiniai pakeitimai: nagrinėjami visos problemos, aptiktos atliekant bandymus, ir atliekami pakeitimai, siekiant užtikrinti optimalų našumą.
10. Pristatymas ir montavimas svetainėje
Krano gabenimas: prireikus kranas išardomas ir gabenamas į montavimo vietą.
Vietos surinkimas: kranas surinktas vietoje, su galutiniu ryšiu su galios ir valdymo sistemomis.
Galutinis bandymas vietoje: Galutinis bandymų etapas atliekamas diegimo vietoje, užtikrinant, kad kranas efektyviai veiktų numatytoje darbo aplinkoje.
11. Mokymai ir perdavimas
Operatoriaus mokymai: Operatoriai mokomi saugiai ir efektyviai naudoti kraną, daugiausia dėmesio skiriant elektromagnetinės kėlimo sistemos tvarkymui.
Perdavimas klientui: Kai viskas bus baigta, kranas perduodamas klientui su visomis susijusiomis dokumentais ir garantijomis.

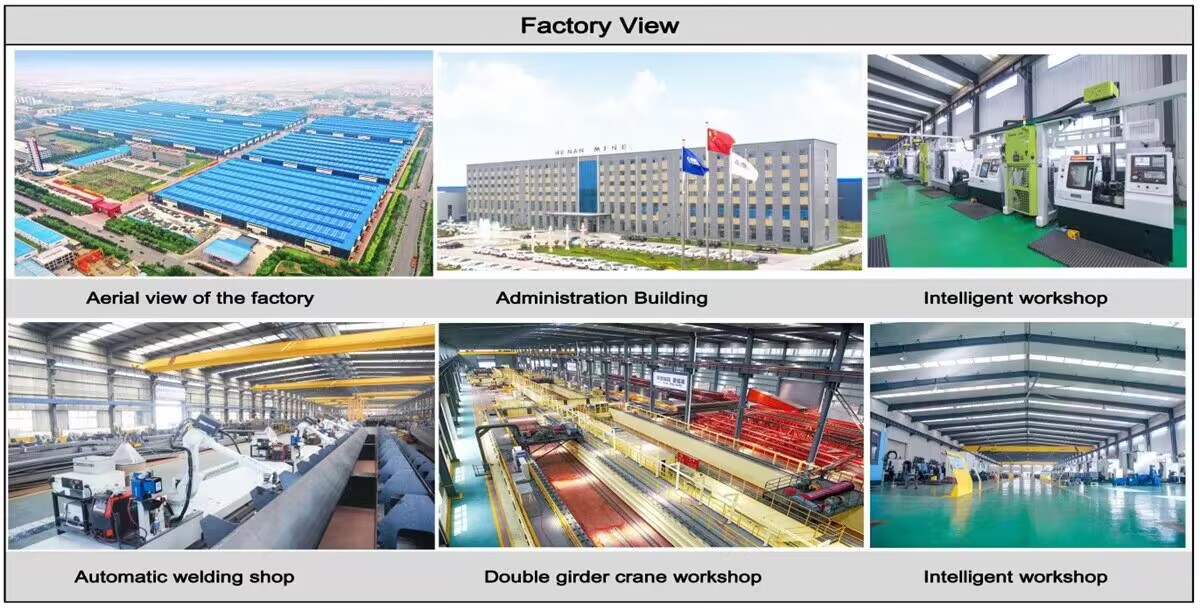

Bendrovė įdiegė intelektualios įrangos valdymo platformą ir įdiegė 310 rinkinių (rinkinių) tvarkymo ir suvirinimo robotų. Užbaigus planą, bus daugiau nei 500 rinkinių (rinkinių), o įrangos tinklo norma sieks 95%. Naudojamos 32 suvirinimo linijos, planuojama įdiegti 50, o visos produktų linijos automatizavimo greitis pasiekė
