Mechaninis dirbtuvių kranas





A „Gantry Crane“yra viršutinio krano rūšis, turinti vieną ar dvigubą sijos konfigūraciją, palaikomą laisvai stovinčių kojų, judančių ratukais, arba išilgai bėgių ar bėgių sistemos. Skirtingai nuo viršutinių kranų, kurie paprastai yra pritvirtinti prie statybinių kolonų, „Gantry“ kranai turi kojas, palaikančias tiltą, ir jos gali būti nejudančios arba mobilios.

AMechaninis dirbtuvės, „Gantry“ kranas paprastai naudojamas sunkioms medžiagoms ar mašinų dalims kelti ir gabenti. Jos tikslas yra palengvinti tokias užduotis kaip surinkimas, remontas ir priežiūra. Šie kranų dydis gali skirtis nuo mažų nešiojamų modelių, skirtų lengvoms apkrovoms iki didelių, pramoninio lygio sistemų, galinčių tvarkyti keletą tonų.



Įvertinta pakrovimo talpa: 5 tonos, 10 tonų, 100 tonų, pritaikyta, 16/3,2 tonos, 20/5 tonos, 32/5 tonos, 50/10 tonos

Maks. Kėlimo aukštis: 40 m, pritaikytas

Span: 35m ar klientų reikalavimai

Garantija: 1 metai

Svoris (kg): 20000 kg

Pagrindiniai komponentai: PLC, variklis, guolis, pavarų dėžė, variklis, slėgio indas, pavara, siurblys

Valdymo būdas: kabina, belaidis nuotolinio valdymo pultas arba pritaikytas







1.Bridžo sijos

Tiltas yra horizontalusis pluoštas, apimantis kraną. Tai palaiko keltuvą ir vežimėlį, kai jie keliauja iš vienos pusės į kitą. Gantro kranai gali turėtivienišasarbaDvigubos sijos, priklausomai nuo apkrovos talpos ir reikalingo aukščio.



.



Keltuvas

Kelio kėlimo įtaisas yra krano kėlimo įtaisas. Jį sudaro variklis, būgnas, virvė ar grandinė ir kabliukas, kurie naudojami apkrovai pakelti ir nuleisti. Keliais galima vartoti elektra, rankiniu būdu valdyti arba valdyti orą, atsižvelgiant į reikalavimus.

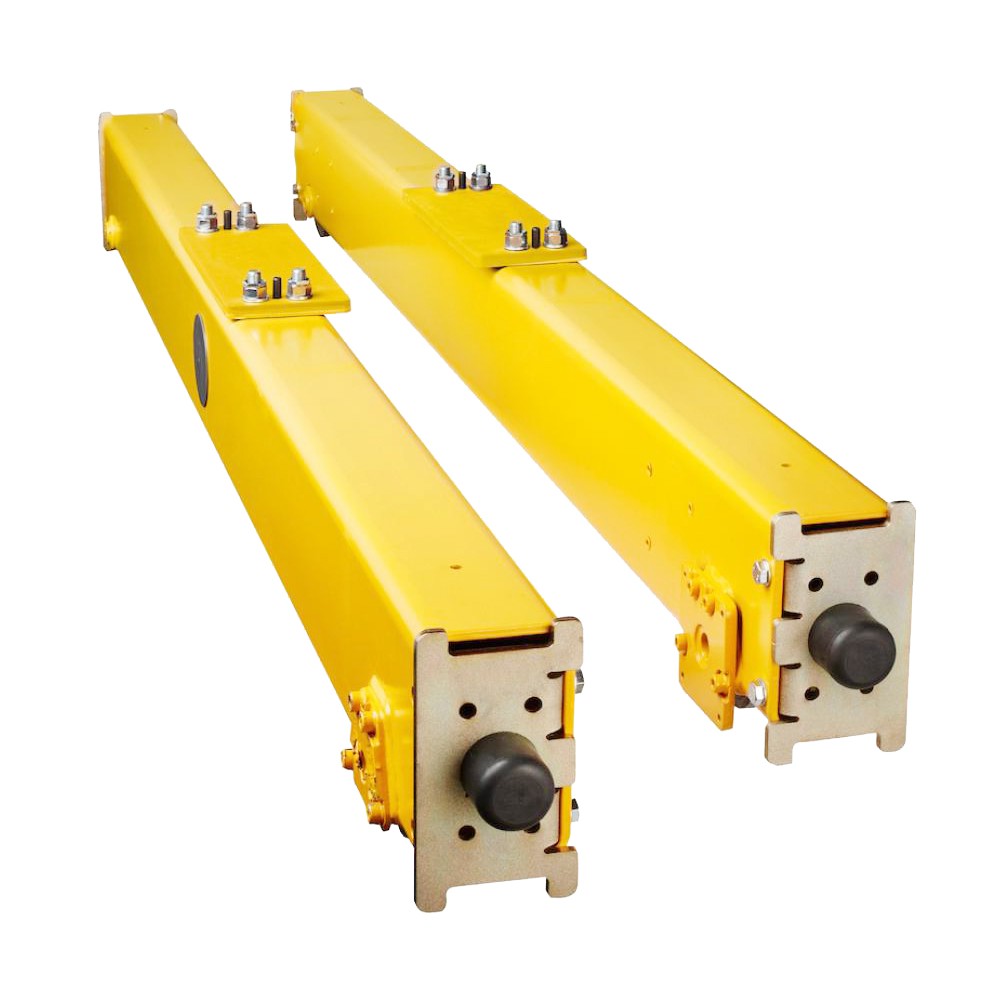

3. Važiuokite vežimėliais

Jie yra abiejuose tilto sijos galuose ir palaiko jį. Galiniuose vežimėliuose yra ratų, leidžiančių kranui judėti išilgai takelių ar ratų ant žemės.

4. Kelionės mechanizmas

1. Pramoninio gantro krano krano kelionių mechanizmas yra atsakingas už krano horizontaliai judėjimą palei jo kilimo ir tūpimo tako sijas ar bėgius. Šis mechanizmas leidžia kranui pernešti krovinius didesniame plote, todėl jis yra ypač naudingas sandėliuose, laivų statyklose ir kitoje pramoninėje aplinkoje, kur sunkius daiktus reikia perkelti aplink plačią ekspansą.

2.Jen yra pagrindiniai krano kelionės mechanizmo komponentai ir savybės:

Kelionės mechanizmo komponentai

Pavaros blokai (traukos vienetai): Paprastai tai yra elektriniai varikliai, kurie suteikia galią judinti kraną. Pavaros blokų skaičius gali skirtis priklausomai nuo krano dydžio ir talpos; Kai kuriuose kranuose gali būti keli varikliai, skirti kiekvienai pusei paskirstyti apkrovą.

Pavarų dėžės: Pavarų dėžės naudojamos siekiant sumažinti didelį variklio greitį iki mažesnio greičio, tinkančio krano kelionei. Jie taip pat padidina sukimo momento išėjimą, kuris yra būtinas norint perkelti kraną ir jo apkrovą.

Ratai ar ritinėliai: Dideli ratai ar ritinėliai montuojami ant ašių ir variklis varo per pavarų dėžę. Šie ratai ar ritinėliai važiuoja palei kilimo ir tūpimo tako sijų ar bėgių viršų ir yra labai svarbūs stabiliam judėjimui.

3. Kelionės mechanizmas yra vienas iš kritiškiausių pramoninio skanėstų krano komponentų, nes jis lemia krano mobilumą ir veikimo diapazoną. Tinkama techninė priežiūra ir reguliarūs patikrinimai yra labai svarbūs siekiant užtikrinti, kad kelionės mechanizmas veiktų sklandžiai ir saugiai. Bet kokie šio mechanizmo problemos gali smarkiai paveikti krano veiklą ir saugumą, todėl labai svarbu nedelsiant išspręsti bet kokias problemas.



5.Trolley kelionių mechanizmas

1. Pramoninio gantro krano vežimėlio kelionių mechanizmas yra atsakingas už keltuvo ar kėlimo mechanizmo judėjimą horizontaliai išilgai krano pagrindinio pluošto ar žandikaulio. Tai leidžia kranui tiksliai išdėstyti apkrovą skersine kryptimi.

2. Važiavimo vežimėlio mechanizmas susideda iš kelių pagrindinių komponentų:

Vežimėlio kelionės mechanizmo komponentai

Pavaros blokas: Paprastai elektrinis variklis, pavaros įrenginys suteikia galią perkelti vežimėlį. Variklio dydis ir talpa priklauso nuo krano kėlimo talpos ir reikiamo vežimėlio greičio.

Pavarų dėžė: Pavarų dėžė sumažina didelį variklio išėjimo greitį iki mažesnio greičio, tinkančio troleibuso kelionei. Tai taip pat padidina sukimo momentą, kuris yra būtinas norint perkelti keltuvo mechanizmą ir bet kokią pritvirtintą apkrovą.

Ratai ar ritinėliai: vežimėlis važiuoja ant ratų ar ritinėlių, pritvirtintų prie ašių. Šie ratai ar ritinėliai keliauja iš pagrindinės sijos flanšų ar takelių, leidžiančių vežimėliui judėti pirmyn ir atgal.

Stabdžių sistema: Stabdžių sistema yra integruota į vežimėlį, kad būtų galima valdyti jo judėjimą ir prireikus laikyti ją padėtyje. Tai gali būti mechaninis stabdis, elektromechaninis stabdis ar dinaminė stabdžių sistema.

3. Važiavimo vežimėlio mechanizmas yra labai svarbus norint tiksliai nustatyti apkrovą skersine kryptimi. Tai leidžia kranui tiksliai sudėti krovinius skirtinguose taškuose išilgai ilgio. Tinkama techninė priežiūra ir reguliarūs patikrinimai yra būtini norint užtikrinti, kad vežimėlių mechanizmas veiktų sklandžiai ir saugiai. Bet kokie šio mechanizmo problemos gali turėti didelę įtaką krano veiklos efektyvumui ir saugai, todėl labai svarbu nedelsiant išspręsti bet kokias problemas.

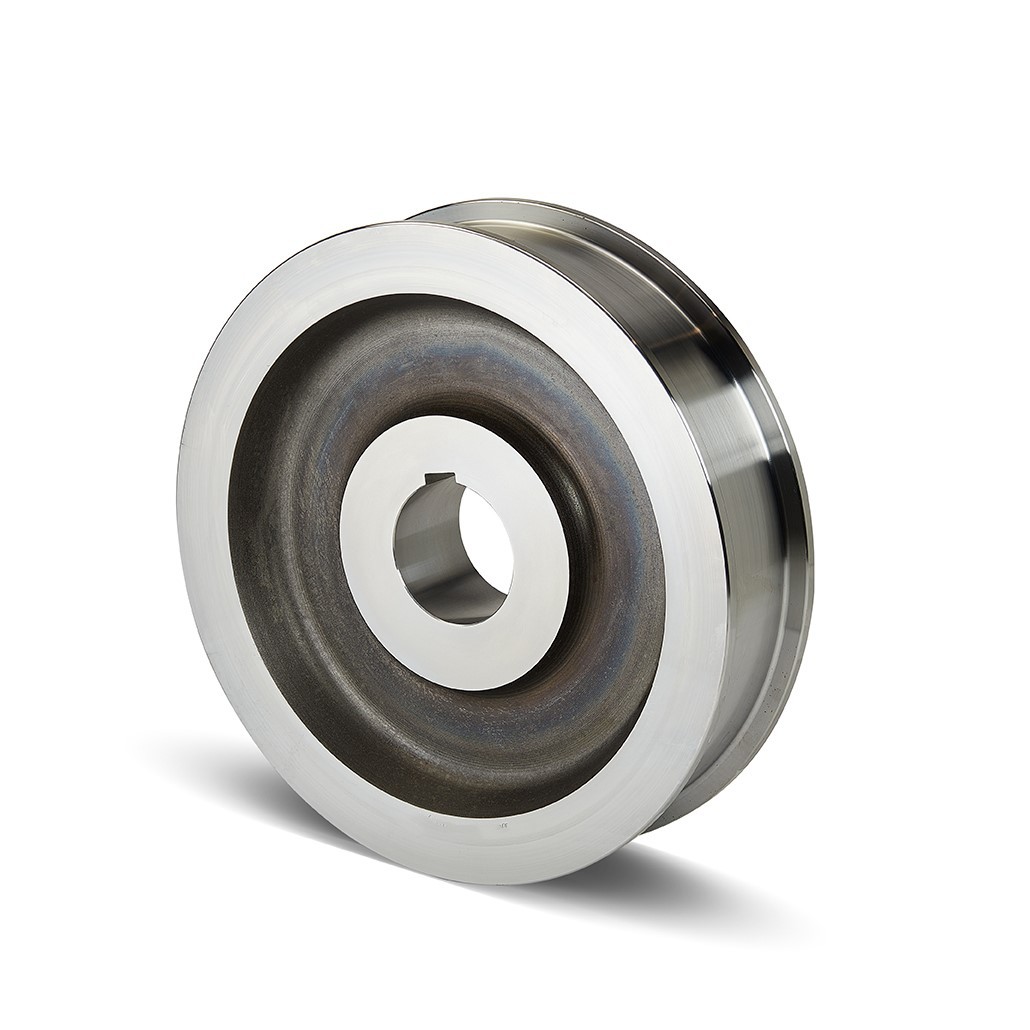

6.CRANE ratas

1. Pramoninio gantro krano krano ratas yra kritinis komponentas, leidžiantis kranui judėti palei jo kilimo ir tūpimo tako sijas ar bėgius. Šie ratai yra skirti palaikyti krano svorį, jo apkrovą ir visas papildomas dinamines jėgas, susidarančias operacijos metu.

2.Jen yra pagrindinės kranų ratų savybės ir funkcijos:

Krano ratų savybės

Medžiagos: Krano ratai paprastai gaminami iš didelio stiprumo medžiagų, tokių kaip plienas ar ketaus, kad būtų užtikrinta, jog jie gali atlaikyti dideles apkrovas ir įtempius, susijusius su kėlimo operacijomis.

Dydis ir konfigūracija: Ratų dydis skiriasi priklausomai nuo krano talpos ir dizaino. Jie gali būti didesni, kad sunkesni kranai galėtų paskirstyti apkrovą tolygiau. Ratų skaičius vienoje ašyje ir ašių skaičius vienam kranui taip pat gali skirtis atsižvelgiant į projektavimo reikalavimus.

3. Kramieriniai ratai vaidina gyvybiškai svarbų vaidmenį pramoninių gantrų kranų mobilume ir stabilume. Jie yra atsakingi už krano ir jo krovinio svorio perkėlimą į kilimo ir tūpimo tako sijas ar bėgelius, tuo pačiu leisdami sklandžiai keliauti. Krano judėjimo patvarumas ir efektyvumas daugiausia priklauso nuo šių ratų kokybės ir būklės.

4. Krano ratų priežiūra, įskaitant reguliarius patikrinimus ir savalaikį susidėvėjusių komponentų pakeitimą, yra labai svarbus saugiam ir patikimam krano veikimui. Nepaisydami ratų priežiūros, gali padidėti prastovos, sumažėjęs efektyvumas ir galimi saugos pavojai.



7. Krano kilpa

1. Pramoninio gantro krano krano kabliukas yra kritinis komponentas, leidžiantis kranui pakelti ir perkelti įvairias apkrovas. Kabliukas yra kontaktinis taškas tarp krano kėlimo mechanizmo ir apkrovos, todėl tai yra esminė sąsaja saugioms ir efektyvioms operacijoms.

2.Jen yra pagrindinės kranų kabliukų savybės ir funkcijos:

Kranų kabliukų savybės

Medžiaga: Krano kabliukai paprastai gaminami iš didelio stiprumo plieno arba lydinio plieno, kad būtų užtikrinta, jog jie gali atlaikyti sunkius krovinius, susijusius su kėlimo operacijomis. Medžiaga pasirinkta dėl jos patvarumo ir atsparumo nusidėvėjimui

Dizainas: Kablio dizainas apima angą viršuje, kur ji pritvirtinama prie keltuvo virvės, grandinės ar kito kėlimo įtaiso. Apatinė kabliuko dalis turi išlenktą formą, leidžiančią saugiai įsitraukti į krovinio kėlimo taškus.

Saugos skląstis: Daugelyje kabliukų yra saugos skląstis arba fiksavimo mechanizmas, kad apkrova netyčia nuslystų. Šis skląstis turi būti atidarytas rankiniu būdu, kad būtų išleista krovinys norimoje vietoje.

Apkrovos reitingai: Kiekvienas kabliuko įvertinimas yra vertinamas atsižvelgiant į konkrečias maksimalias apkrovas, ir būtina naudoti kabliukus, kurie yra įvertinti numatomoms apkrovoms, kad būtų užtikrintas saugumas ir atitiktis taisyklėms.



Variklis

Pramoninio pynimo krano variklis yra kritinis komponentas, užtikrinantis galią, reikalingą kėlimui ir judančiam apkrovai. Gantro kranų varikliai paprastai yra elektriniai ir gali būti suskirstyti į dvi pagrindines rūšis pagal jų funkciją: kėlimo variklis ir važiuojantis (arba važiuojantis) variklis.

Kelio variklis yra atsakingas už kablio kėlimą ir nuleidimą ar griebimą, kuris suderina su kroviniu. Pagrindinė šio variklio funkcija yra valdyti vertikalų krano krovimo mechanizmo judėjimą.

„Crane Motors“ yra pramoninių gantrų kranų jėgainė, teikianti energiją, reikalingą kėlimui ir judančioms operacijoms. Krano našumas, patikimumas ir saugumas labai priklauso nuo variklių efektyvumo ir ilgaamžiškumo. Tinkamas pasirinkimas, priežiūra ir reguliarūs šių variklių patikrinimai yra labai svarbūs norint užtikrinti, kad kranas veiktų sklandžiai ir saugiai. Bet kokios variklių problemos gali sukelti neveiksmingumą, padidinti prastovą ir potencialią saugos riziką, todėl reikia greitai atkreipti dėmesį į motorines problemas.

.

Garso ir šviesos aliarmo sistema ir ribinis jungiklis

1.Industrial Gantry kranai yra aprūpinti garso ir šviesos aliarmo sistema ir ribotais jungikliais, kad padidintų saugos ir eksploatavimo efektyvumą. Šie komponentai vaidina lemiamą vaidmenį siekiant užkirsti kelią avarijoms ir užtikrinti, kad kranas veiktų pagal jo nustatytus parametrus.

2.Soris ir šviesos aliarmo sistema

Garso ir šviesos aliarmo sistema yra skirta perspėti darbuotojus šalia krano apie jo veikimo būklę. Ši sistema yra ypač svarbi aplinkoje, kurioje kranas veikia arti darbuotojų arba kur matomumas yra ribotas.

3.Limit jungikliai

Ribiniai jungikliai yra elektroniniai prietaisai, kurie naudojami kaip kritinės saugos funkcijos pramoniniuose gantrų kranuose. Jie nustato krano ar jo komponentų padėtį ir nutraukia galią, kai kranas pasiekia savo veikimo ribas, užkertant kelią galimoms avarijoms ir pažeidimams.

4.Pas garso ir šviesos aliarmo sistema ir ribiniai jungikliai yra neatsiejama pramoninių gantrų kranų veikimo neatsiejama. Signalizacijos sistema užtikrina, kad personalas žinotų apie krano judėjimą ir veiklos būklę, sumažindama susidūrimų ar kitų pavojų riziką. Kita vertus, ribiniai jungikliai automatizuoja saugumą, fiziškai neleidžiant kranui veikti virš jo projektavimo ribų. Kartu šios sistemos prisideda prie saugesnės darbo vietos ir apsaugo tiek krano įrangą, tiek aplink ją dirbančius personalą. Tinkamas šių sistemų priežiūra ir reguliarus bandymas yra būtini norint užtikrinti, kad jos patikimai ir efektyviai veiktų.

10. Saugumo įrenginiai

Apsaugos perkrovos įtaisai

Apsaugos perkrovos įtaisai yra sukurti tam, kad kranas veiktų ne tik už saugių darbinių apkrovų ribų. Šie įtaisai stebi pakeliamą krovinį ir išsiųs įspėjimą arba išjungs kraną, jei apkrova viršys nurodytą ribą. Tai labai svarbu užkirsti kelią struktūriniam krano pažeidimui ir išvengti avarijų, kurios gali įvykti dėl perkrovos.

Ribiniai jungikliai

Kaip minėta anksčiau, ribiniai jungikliai automatiškai sustabdo kraną, kai jis artėja prie savo kelionių diapazono pabaigos arba kai kuris nors iš jo komponentų pasiekia savo eksploatavimo ribas. Šie jungikliai yra būtini norint užkirsti kelią kranui viršyti jo fizines ribas, o tai gali pakenkti struktūrai ar susidūrimui su kliūtimis.

Anti-kolonijos įtaisai

Anti-kolonijos įtaisai yra ypač svarbūs aplinkoje, kurioje keli kranai veikia arti ar ten, kur yra didelis žemės srautas. Šiuose įrenginiuose naudojami jutikliai, fotoaparatai ar kitos technologijos, kad nustatytų kitų objektų buvimą krano kelyje ir įspėtų operatorių arba automatiškai sustabdytų krano judesį, kad būtų išvengta susidūrimo.

Avarinių stotelių mygtukai

Avarinių stotelių mygtukai yra rankiniu būdu valdomi valdikliai, leidžiantys krano operatoriui ar bet kokiam įgaliotam personalui nedelsiant sustabdyti visas krano operacijas avarinės situacijos atveju. Šie mygtukai yra strategiškai išdėstyti lengvai pasiekiamiems operatoriams ir dažnai yra raudoni ir labai matomi.

Stabdžių sistemos

Pramoninių gantrų kranų stabdžių sistemos yra skirtos saugiai laikyti krovinį, kai jie nejuda, ir užtikrinant kontroliuojamą sustojimą operacijų metu. Šie stabdžiai gali būti mechaniniai, elektriniai arba abiejų derinys, ir jie yra labai svarbūs siekiant išvengti netikėtų apkrovos judesių, kurie gali sukelti avarijas.

Lygio rodikliai

Lygio indikatoriai naudojami siekiant užtikrinti, kad kranas veikimo metu būtų lygus, ypač kintant tikslioms ar subtilioms apkrovoms. Dėl netolygaus kėlimo apkrovos gali pasikeisti, o tai gali prarasti kontrolę ir avarijas. Šie rodikliai padeda operatoriams išlaikyti krano pusiausvyrą ir stabilumą.

Saugūs darbinės apkrovos indikatoriai

Saugūs darbiniai apkrovos indikatoriai aiškiai pažymi maksimalią saugios krano apkrovos talpą. Ši informacija yra gyvybiškai svarbi operatoriams, siekiant užtikrinti, kad kranas nebūtų perkrautas ir veiktų pagal savo projektavimo specifikacijas.

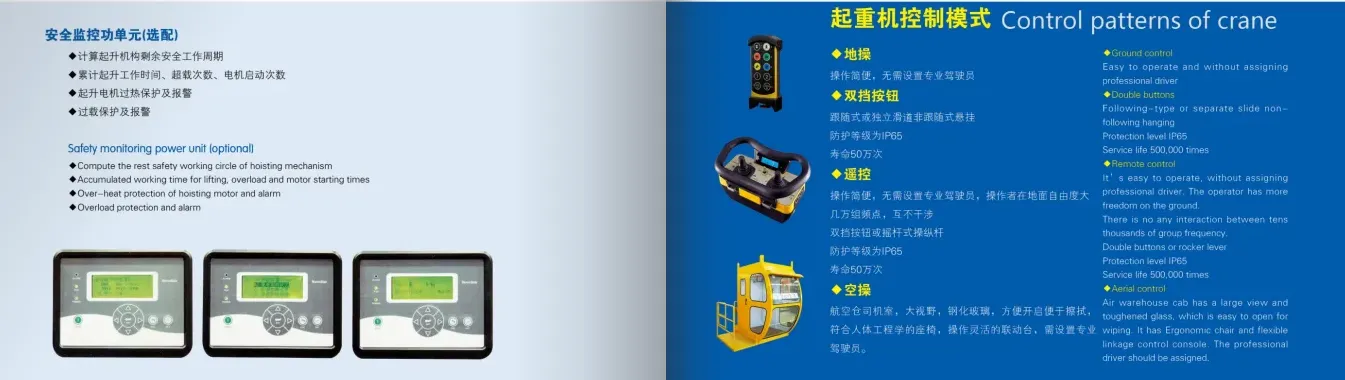

11.Kontrolės režimas

1.Manualinė kontrolė

Tiesioginė intervencija: krano operatorius tiesiogiai kontroliuoja krano kėlimo ir kelionės judesius, naudodamas rankos ratus, svirtis ar mygtukus. Šis režimas reikalauja kvalifikuotų operatorių, kurie galėtų rankiniu būdu sinchronizuoti judesius, kad pasiektų norimą apkrovos padėtį.

Paprasti mechanizmai: Rankinės valdymo sistemos paprastai yra paprastesnės projektavimo ir gali būti mažiau linkusios į sudėtingus gedimus.

Ribotas tikslumas: krano judesių tikslumas apsiriboja operatoriaus įgūdžiais ir patirtimi.

2.Semi automatinė valdymas

Pagalbinė operacija: Krano operatorius naudoja valdymo įtaisus, tokius kaip vairasvirtės ar irklinių jungiklių, kad galėtų vadovauti kranui, tačiau sistema apima automatines funkcijas, padedančias valdyti greitį ir sinchronizaciją.

Patobulinta sauga: pusiau automatinės sistemos dažnai apima saugos funkcijas, tokias kaip automatinės sustojimai esant apkrovos riboms ar kelionių riboms.

Patobulintas efektyvumas: Šios sistemos gali pagerinti veiklos efektyvumą, sumažindamos aukštos kvalifikacijos operatorių poreikį.

3. Automatinis valdymas

Programuojamas loginis valdiklis (PLC): Krano operacijas valdo PLC, kurį galima užprogramuoti atlikti specifines operacijų sekas automatiškai.

Tikslus valdymas: visiškai automatinės sistemos siūlo tikslią krano judesių valdymą, leidžiančią nuosekliai vykdyti sudėtingus manevrus.

Sumažintos žmogaus klaidos: automatinės sistemos sumažina žmogaus klaidų potencialą, padidina saugumą ir patikimumą.

Nuotolinis veikimas: Kai kuriais atvejais visiškai automatiniai kranai gali būti valdomi nuotoliniu būdu, pašalinant operatorių iš potencialiai pavojingos aplinkos.

4.radio valdymas

Belaidė operacija: krano operatorius naudoja radijo siųstuvus kranui valdyti iš tolo, o tai gali būti ypač naudinga aplinkoje, kur vaizdinis kontaktas su kranu yra ribotas.

Padidėjęs lankstumas: Radijo valdymas leidžia operatoriams laisvai judėti aplink darbo vietą, išlaikant krano valdymą.

Saugos sumetimai: Turi būti nustatytos tinkamos dažnio valdymo ir saugumo priemonės, kad būtų išvengta trukdžių ar neteisėto krano veikimo.

5.computer Control

Išplėstinės sistemos: Kai kuriuose „Gantry“ kranuose gali būti naudojamos kompiuterinės sistemos, kurios integruotų pažangias funkcijas, tokias kaip mašinos matymas, dirbtinis intelektas ir duomenų analizė, kad optimizuotų operacijas.

Duomenų rinkimas: kompiuteriu kontroliuojami kranai gali rinkti eksploatavimo duomenis, kurie gali būti naudojami priežiūros planavimui ir operatyviniam optimizavimui.

Sąsajos parinktys: Operatoriai gali sąveikauti su kranu per jutiklinius ekranus ar kitas išplėstines sąsajas, pateikdami išsamias grįžtamasis ryšys ir valdymo parinktys.



12. Eskizas









Gantro kranas mechaniniame dirbtuvėje suteikia keletą pranašumų, kurie padidina produktyvumą, saugumą ir lankstumą. Čia yra pagrindiniai pranašumai:

1. Padidėjęs kėlimo pajėgumas

„Gantry“ kranai yra skirti valdyti sunkius krovinius, todėl jie yra idealūs mechaninėms dirbtuvėms, kuriose reikia pakelti ir perkelti dideles dalis ar mašinas. Tvirta jų konstrukcija leidžia saugiai ir efektyviai tvarkyti sunkius daiktus, sumažinant avarijų ar žalos riziką.

2. Judėjimo lankstumas

Skirtingai nuo viršutinių kranų, pritvirtintų prie pastato struktūros, „Gantry“ kranai gali būti mobilieji (ant ratų ar bėgių), leisdami juos perkelti aplink dirbtuves. Tai leidžia lengviau padėti kranui įvairiose vietose patenkinti skirtingus veiklos poreikius.

3. Ekonomiškai efektyvus

Gantro kranus paprastai yra prieinamesnės nei nuolatiniai viršutiniai kranai, nes jiems nereikia didelių pastato konstrukcinių modifikacijų. Jų perkeliamumas taip pat pašalina sudėtingos infrastruktūros, pavyzdžiui, kilimo ir tūpimo takų ar fiksuotų sijų, poreikį.

4. Nešiojamasis ir pritaikomas

Daugelis „Gantry“ kranų yra nešiojami ir juos galima lengvai perkelti į dirbtuves, siūlančios lankstumą dirbtuvių išdėstyme. Be to, jie būna įvairių dydžių ir dizainų, leidžiantys juos pritaikyti atsižvelgiant į specifinius dirbtuvių poreikius, įskaitant apkrovos talpą, tarpą ir aukštį.

5. Erdvės efektyvumas

„Gantry“ kranai efektyviai naudoja vertikalią ir horizontalią erdvę, suteikdami daugiau vietos ant dirbtuvių grindų kitoms operacijoms ar įrangai. Krano galimybė pakelti ir gabenti sunkius daiktus nereikalaujant daug grindų ploto gali žymiai pagerinti darbo vietos organizavimą.

6. Patobulintas saugumas

„Gantry“ kranai sumažina rankinio kėlimo poreikį, o tai padeda sumažinti traumų darbo vietoje riziką. Kontroliuojamas kėlimas ir judėjimas taip pat sumažina galimybę numesti sunkią įrangą ar dalis, padidindami bendrą saugą dirbtuvėse.

7. Medžiagų tvarkymo universalumas

Šie kranai gali pakelti daugybę įvairių apkrovų, pradedant mašinų komponentais ir baigiant varikliais ir medžiagomis, naudojant įvairių tipų kėlimo priedus, tokius kaip kabliukai, spaustukai ar stropai. Šis universalumas daro juos naudingais įvairiomis užduotims mechaniniuose dirbtuvėse.

8. Paprastas naudojimas

Gantro kranus yra gana lengva valdyti, o valdikliai, leidžiantys sklandžiai ir tiksliai judėti. Šiuolaikiniai kranai dažnai būna su patogiais nuotoliniam valdikliams, todėl operatoriams lengviau valdyti krovinius iš saugaus atstumo.

9. Sumažėjusios darbo sąnaudos

Automatizuodami sunkias kėlimo ir transportavimo užduotis, „Gantry“ kranai sumažina rankinio darbo poreikį, todėl užduotoms pakelti reikia mažiau personalo. Tai gali sukelti mažesnes darbo sąnaudas ir efektyvesnę darbo eigą.

10. Prisitaikymas prie skirtingų darbo aplinkų

Gantro kranai gali būti naudojami patalpose ar lauke, ir jie gali veikti tokioje aplinkoje, kur viršutiniai kranai gali būti neįmanomi dėl vietos ar struktūrinių apribojimų. Šis pritaikomumas daro juos tinkamais įvairiausiems dirbtuvių nustatymams.

11. Maža priežiūra

Gantro kranus paprastai lengva prižiūrėti, todėl reikia periodiškai tikrinti ir sutepti judančias dalis. Jų paprasta konstrukcija reiškia mažiau suskirstymų, palyginti su sudėtingesnėmis kėlimo sistemomis, todėl prastovas yra mažiau.

Privalumų santrauka:

Didelė kėlimo pajėgumasDėl sunkių krovinių

Mobilumasir lankstumas seminare

Ekonomiškai efektyvusPalyginti su viršutiniais kranais

Nešiojamasis ir pritaikomasdizainas

Efektyvuserdvė

Patobulintassaugumas

Universalumastvarkant įvairias medžiagas ir krovinius

Patogus vartotojuiVeikimas ir valdikliai

Darbo sąnaudų sumažinimas

Prisitaikymasį skirtingą aplinką

Maža priežiūrareikalavimai

Apskritai, „Gantry“ kranai pagerina medžiagų tvarkymo operacijų efektyvumą ir saugumą mechaniniuose dirbtuvėse, tuo pačiu siūlant lankstumą ir sutaupius išlaidas.





„Gantry“ kranai mechaniniame dirbtuvėse yra labai universalūs ir turi platų pritaikymą dėl jų sugebėjimo tiksliai pakelti, judėti ir nustatyti dideles krovinius. Čia yra keletas pagrindinių programų:

1. Sunkiosios mašinos kėlimas ir gabenimas

„Gantry“ kranai dažniausiai naudojami sunkiųjų mašinų ar įrangos dalims, tokioms kaip varikliai, pavarų dėžės ar staklės, kėlimo ir transportavimo dirbtuvėse. Tai sumažina rankinį darbą ir padidina efektyvumą tvarkant didelius, sunkius daiktus.

2. Mechaninių komponentų surinkimas

Surinkus dideles mechanines dalis ar mašinas, gantrų kranai naudojami tiksliai išdėstyti ir suderinti komponentus. Tai labai svarbu atliekant automobilių remontą, staklių gamybą ir pramoninių mašinų surinkimą.

3. Transporto priemonės priežiūra ir remontas

Automobilių dirbtuvėse „Gantry Cranes“ padeda pašalinti ar montuoti sunkius komponentus, tokius kaip varikliai, transmisijos ar ašys. Jie yra efektyvus būdas pakelti ir gabenti šias dalis remontui ar pakeitimui, užtikrinant saugesnę ir greitesnę darbo eigą.

4. Įkėlimo ir iškrovimo medžiagos

„Gantry“ kranai yra idealūs žaliavų, tokių kaip plieninės plokštelės, vamzdžiai ar kitos sunkios medžiagos, krovimui ir iškrovimui iš sunkvežimių ar laikymo vietų į dirbtuves. Tai supaprastina medžiagų tvarkymo procesą ir sutrumpina laiką, reikalingą medžiagoms paruošti apdirbimui ar surinkimui.

5. Pelėsių tvarkymas gamyboje

Gamybos dirbtuvėse, kuriose nagrinėjami pelėsių gamyba, „Gantry“ kranai yra naudojami kelti ir judinti sunkias pelėsius gamybos procesų metu. Jie užtikrina saugų formų, kurias dažnai būna nepatogūs ir sunkiai juda rankiniu būdu, tvarkymą.

6. Įrangos remontas ir priežiūra

Kai mašinos sugenda, gantros kranai naudojami pakelti ir išardyti sunkius komponentus, kad būtų galima remontuoti ar pakeisti. Tai ypač naudinga dirbtuvėms, susijusioms su didele pramonine įranga, pavyzdžiui, siurbliai, kompresoriai ar turbinos.

7. Tikslios suderinimo užduotys

Gantro kranai gali būti naudojami atliekant užduotis, kurioms reikia tiksliai suderinti dalis ar komponentus. Jų kontroliuojamas judėjimas leidžia tiksliai nustatyti padėtį, kuri yra kritiška tokiose pramonės šakose kaip aviacijos ir kosmoso, automobilių gamybos ar tikslaus apdirbimo.

8. Mašinų montavimas

Įdiegus naują mašiną ar įrangą dirbtuvėse, įrangai pakelti ir išdėstyti įrangoje naudojami „Gantry“ kranai. Tai daro montavimo procesą efektyvesnį ir sumažina pažeidimo jautrių mašinų dalių pažeidimo riziką.

9. Seminaro perkėlimo įranga

„Gantry“ kranai taip pat naudojami sunkiosios įrangos ar mašinos perkelti ar perkelti dirbtuvėse. Jų mobilumas leidžia operatoriams efektyviai pertvarkyti darbo vietą, nereikalaujant išorinės kėlimo įrangos.

10. Įrankis ir štampo tvarkymas

Seminaruose, kuriuose nagrinėjami dideli įrankiai ir štampai, „Gantry“ kranai yra naudojami šiems sunkiems daiktams perkelti apdirbimo, priežiūros ar laikymo metu. Tai įprasta dirbtuvėse, susijusiose su dideliais gamybos štampais, antspaudavimu ar apdirbimu.

11. Vamzdžių ir plieno sekcijų gamyba

Gantros kranai naudojami gaminant dideles plienines konstrukcijas ar vamzdžius mechaniniuose dirbtuvėse. Jie padeda judėti ir išdėstyti ilgus plieninius sijas, vamzdžius ir sekcijas pjaustymo, suvirinimo ar surinkimo procesų metu.

12. Laužo tvarkymas ir medžiagų šalinimas

Po apdirbimo ar gamybos procesų, „Gantry“ kranai gali būti naudojami norint pakelti ir perkelti medžiagų laužą ar švaistyti produktus į nustatytas šalinimo ar perdirbimo vietas. Tai užtikrina, kad darbo vieta išliks aiški ir saugi tęsti operacijas.

13. Laikinos kėlimo užduotys

Mechaninėms dirbtuvėms, kurioms kartais reikia pakelti dideles apkrovas, mobilieji gantrų kranai yra lankstus sprendimas. Šie nešiojamieji kranai gali būti nustatyti ir laikinai naudojami konkrečioms užduotims, tokioms kaip sunkios mašinos gabenimo gabenimas, skirtas remontuoti.

14. Programos lauke

„Gantry“ kranai neapsiriboja ne tik vidiniu naudojimu. Kai kuriuose mechaniniuose dirbtuvėse jie naudojami lauke atliekant užduotis, tokias kaip įranga kelti į laikymą, krovimo krovimą ar transporto priemonių ar mašinų priežiūrą, kurių negalima perkelti į patalpas.

Programų santrauka:

Sunkiosios mašinos ar dalių kėlimas ir gabenimas

Didelių mechaninių komponentų surinkimas

Transporto priemonės variklis ir transmisijos priežiūra

Įkeliama/iškraunama sunkiųjų medžiagų

Formų tvarkymas gamyboje

Didelės įrangos remontas ir prižiūrimas

Tikslus dalių suderinimas

Mašinų montavimas

Seminaro perkėlimo įranga

Tvarkyti įrankius ir štampus

Plieno ir vamzdžių sekcijų gamyba

Laužo tvarkymas ir šalinimas

Laikinos ar retkarčiais kėlimo užduotys

Lauko medžiagų tvarkymo užduotys

Mechaniniame dirbtuvėse „Gantry Cranes“ supaprastina operacijas, teikdami saugias ir efektyvias priemones, skirtas valdyti, judėti ir išdėstyti sunkių apkrovų nustatymą įvairiose programose.





1. Dizainas ir inžinerija

Išsami inžinerija: sukurkite išsamius inžinerinius brėžinius ir specifikacijas, įskaitant pagrindinį pluoštą, keltuvą, vežimėlį, galinius vežimėlius ir kitus komponentus.

Modeliavimas ir modeliavimas: naudokite kompiuterinį dizainą (CAD) ir modeliavimo įrankius, kad modeliuotumėte krano našumą ir optimizuotumėte jo dizainą.

2. Medžiagos pasirinkimas

Medžiagos specifikacijos: Pasirinkite aukštos kokybės medžiagas, atitinkančias stiprumo, ilgaamžiškumo ir atsparumo šilumai reikalavimus. Įprastos medžiagos yra didelio stiprumo plienas, lydiniai ir specializuotos dangos.

Pirkimai: Šaltinė medžiaga iš patvirtintų tiekėjų, užtikrinant, kad jie atitiktų reikiamus kokybės ir sertifikavimo standartus.

3. Komponentų gamyba

Pjaustymas ir formavimas: supjaustykite ir suformuokite žaliavas į reikiamus komponentus, tokius kaip sijos, kolonos ir laikikliai. Tai gali apimti procesus, tokius kaip pjaustymas plazmoje, pjaustymas lazeriu ir apdirbimas. Sukreipimas ir surinkimas: suvirinimo komponentai kartu, kad sudarytų krano struktūrinius elementus. Tai apima pagrindinio pluošto, galinių vežimėlių ir kitų apkrovos turinčių dalių suvirinimą.

4. Asamblėja

Sub-surinkimas: surinkite atskirus komponentus, tokius kaip kėlimo sistema, vežimėlis ir galiniai vežimėliai, į surinkimus. Tai apima dalių montavimą kartu ir tinkamo suderinimo užtikrinimą. MONER MONGMIKA: Suderinkite surinkimus, kad sukurtumėte visą krano struktūrą. Tai apima keltuvo ir vežimėlio montavimą ant pagrindinės sijos, galinių vežimų pritvirtinimą ir valdymo sistemų įrengimą.

5. Sistemų integracija

Elektros sistemos: Įdiekite elektros komponentus, įskaitant variklius, valdymo skydelius, laidus ir jutiklius. Įsitikinkite, kad krano elektros sistemos yra tinkamai integruotos ir išbandytos.

Valdymo sistemos: įgyvendinkite ir sukonfigūruokite valdymo sistemas, tokias kaip programuojami loginiai valdikliai (PLCS), nuotolinio valdymo pultai ir saugos įrenginiai. Patikrinkite, ar valdymo sistemos veikia teisingai ir yra kalibruojamos.

6. Testavimas ir kokybės užtikrinimas

Priešoperaciniai bandymai: Atlikite priešoperacinius bandymus, kad patikrintumėte krano funkcionalumą, įskaitant apkrovos bandymą, kėlimo ir kelionių mechanizmų operacinius bandymus bei valdymo sistemos patikrinimus.

Saugos bandymai: patikrinkite, ar saugos funkcijos, tokios kaip ribiniai jungikliai, aliarmai ir avarinės stotelės, veikia teisingai ir atitinka saugos standartus.

Patikrinimas: atlikite išsamų krano struktūros ir komponentų patikrinimą, kad užtikrintumėte projektavimo specifikacijų ir kokybės standartų laikymąsi.

7. Galutiniai pakeitimai ir kalibravimas

Patobulinimas: atlikite reikiamus pakeitimus, kad optimizuotumėte krano našumą ir užtikrintumėte sklandų veikimą. Tai gali apimti kalibravimo jutiklius, valdiklių reguliavimą ir kėlimo sistemos derinimą.

Dokumentacija: Paruoškite ir peržiūrėkite dokumentus, įskaitant operacijos vadovus, priežiūros vadovus ir saugos instrukcijas.

8. Pristatymas ir diegimas

Transportas: pasirūpinkite krano gabenimu į montavimo vietą, užtikrindami, kad jis būtų tvarkomas ir saugiai išsiųstas, kad būtų išvengta žalos.

Įdiegimas: prižiūrėkite krano įrengimą kliento įrenginyje, įskaitant surinkimą, derinimą ir ryšį su maitinimo šaltiniais ir valdymo sistemomis.

Mokymai: rengkite mokymus operatoriams ir techninės priežiūros personalui, kad jie būtų susipažinę su krano veikimo ir saugos procedūromis.

9. Paleidimas ir perdavimas

Paleidimas: atlikite galutinius paleidimo bandymus, kad patikrintumėte, ar kranas veikia tinkamai realiomis sąlygomis ir atitinka veiklos specifikacijas.

Perdavimas: oficialiai perduokite kranui klientui, pateikdami visus būtinus dokumentus, įskaitant atitikties sertifikatus, garantijos informaciją ir techninės priežiūros grafikus.







Medžiagos patikrinimas

Kokybės tikrinimas: Įsigiamose žaliavose atliekamas griežtas kokybės patikrinimas, siekiant užtikrinti, kad jos atitiktų projektavimo reikalavimus ir nacionalinius standartus.

Medžiagos saugojimas: kvalifikuotos medžiagos laikomos pagal klasifikaciją, kad būtų išvengta korozijos ar pažeidimų.

Pjaustymas ir formavimas

Plieno pjaustymas: Norėdami pjaustyti plazmą, pjaustokite plazmą, pjaustymą lazeriu ar liepsnos pjaustymais ir kitomis technologijomis, kad plienas supjaustytų pagal dizaino brėžinį.

Formavimo apdorojimas: suformuokite plieninę plokštelę per lenkimą, riedėjimą, suvirinimą ir kitus procesus, kad būtų galima pagaminti pagrindinę pluoštą, galinę siją ir kitas konstrukcines dalis.

Suvirinimas

Komponentų suvirinimas: supjaustytos ir suformuotos plieninės dalys yra suvirintos į pagrindines struktūras, tokias kaip pagrindinis pluoštas, galinė sija ir vežimėlis. Suvirinimo procesą reikia griežtai valdyti, kad būtų užtikrinta konstrukcinė stiprumas ir suvirinimo kokybė.

Suvirinimo patikrinimas: Naudokite neardomąją testavimo technologiją (pvz., Ultragarsinius bandymus, rentgenografinius bandymus), kad patikrintumėte suvirinimą, kad įsitikintumėte, jog nėra įtrūkimų ar kitų defektų.

Apdirbimas

Tikslus apdirbimas: Tikslus apdirbimas atliekamas ant pagrindinių krano komponentų, tokių kaip ratų rinkiniai, guolių sėdynės, skriemuliai ir kt., Kad būtų užtikrintas jų matmenų tikslumas ir paviršiaus kokybė.

Visos mašinos surinkimas

Generalinė asamblėja: Remiantis priešpriešinimu, atliekamas bendras krano surinkimas, įskaitant galutinį pagrindinio pluošto, galinės sijos, kėlimo mechanizmo, vaikščiojimo mechanizmo ir kt. Įrengimą galutinį montavimą, kėlimo mechanizmą, pėsčiųjų mechanizmą ir kt.

Paleidimas ir bandymai

Dinaminėmis sąlygomis išbandomas krano veikimas, įskaitant kėlimo, vaikščiojimo, vairavimo ir kitų funkcijų bandymą. Tikrinamas bendras surinkto tilto krano dydis, siekiant įsitikinti, kad visi matmenys atitinka projektavimo reikalavimus.

Purškimas ir gydymas nuo korozijos

Paviršiaus apdorojimo rūdžių pašalinimas: rūdžių pašalinimas ant krano paviršiaus, įprasti metodai apima smėlio pūtiklį, marinavimą ir kt. Gruntų purškimas: purškimo antikorozinis gruntas ant apdoroto paviršiaus, kad būtų išvengta metalo oksidacijos ir korozijos. Purškimo viršuje purškiami viršutiniai sluoksniai: purškite viršutinį sluoksnį pagal klientų reikalavimus ar pramonės standartus, kad kranas suteiktų apsauginį ir dekoratyvinį poveikį. Žymėjimas: Po purškimo pažymėkite krano identifikavimo informaciją pagal specifikacijas, tokias kaip modelis, įvertinta apkrova ir kt.

Gamykla ir montavimas

Pakuotė ir transportavimas

Apsauga nuo pakuočių: saugiai supakuokite pagrindinius krano komponentus, kad būtų išvengta žalos transportavimo metu. Transporto išdėstymas: pagal įrangos dydį ir transportavimo sąlygas pasirinkite tinkamą transportavimo metodą, kad kranas būtų gabenamas į kliento vietą.

Priėmimas ir pristatymas

Kliento priėmimas

Priėmimas vietoje: Klientas atlieka krano priėmimą vietoje pagal sutarties reikalavimus ir technines specifikacijas, kad patikrintų įrangos našumą ir kokybę.

Problemos ištaisymas: Jei rasta problemų, gamintojas turi laiku juos ištaisyti, kad užtikrintų, jog įranga visiškai atitinka kliento reikalavimus. Pristatymo ir naudojimo operacijos mokymai: Gamintojas paprastai moko kliento operatorius, kad užtikrintų, jog jie gali teisingai ir saugiai valdyti kraną.

Populiarus Žymos: Mechaninis dirbtuvių „Gantry Crane“, Kinijos mechaninių dirbtuvių „Gantry Crane“ gamintojai, tiekėjai, gamykla
