Elektrinis keltuvo sijos ožinis kranas



Elektrinis keltuvo ožinis kranas yra kėlimo įranga, jungianti elektrinį keltuvą ir portalinę konstrukciją, plačiai naudojama medžiagų krovos, sandėliavimo, logistikos ir kitose srityse. Jis realizuoja krovinio pakėlimą ir nuleidimą per elektrinį keltuvą, o portalo konstrukcija užtikrina stabilią atramą ir mobilią platformą. Toliau pateikiamas elektrinio keltuvo ožinio krano gaminio pristatymas, įskaitant jo pagrindines savybes, konstrukcinę sudėtį, veikimo principą ir taikymo sritį.

Elektrinio kėlimo sijinio ožinio krano gamybos ir montavimo sąnaudos yra mažos, o tai yra ekonomiškas kėlimo sprendimas, palyginti su kitų tipų kranais. Kėlimo mechanizmą varo elektrinio keltuvo variklis, kad būtų galima pakelti ir nuleisti krovinį. Elektrinis keltuvas paverčia elektros energiją mechanine energija per variklį, reduktorių ir būgną.

Elektrinis sijinis ožinis kranas yra plačiai naudojamas įvairiose pramonės ir logistikos aplinkose dėl savo ekonomiškų ir praktinių savybių, stabilios ožinės konstrukcijos ir efektyvios elektrinės keltuvo sistemos. Dėl lanksčios struktūros ir veikimo režimo jis yra svarbi medžiagų krovimo įranga daugelyje darbo vietų. Šis kranas tapo nepakeičiama ir svarbia įranga šiuolaikinėje pramoninėje gamyboje dėl savo didelio efektyvumo, patikimumo ir ekonomiškumo.

Maks. Kėlimo aukštis: 35M

Garantija: 1 metai

Svoris (KG): 4000 kg

Vardinis kėlimo momentas: 20000kg

Maks. Kėlimo apkrova: 20 TON

Tarpas: 35M

Darbo pareiga: M3-M6

Kėlimo greitis:5/0.83 M/min

Maitinimas;110V/220V/230V/380V/440V

Darbinė temperatūra: 20-40

1. Tolimoji šviesa

1. Pagrindinė elektrinio keltuvo ožinio krano sija yra jo pagrindinė apkrovą laikanti sudedamoji dalis, kuri atlieka elektrinio keltuvo ir kitų konstrukcinių komponentų palaikymą. Pagrindinės sijos konstrukcija ir gamyba tiesiogiai įtakoja krano stabilumą, laikomąją galią ir bendrą veikimą.

2. Pagrindinė sija neša viso krano, įskaitant elektrinį keltuvą, vežimėlį, krovinį ir kt., svorį ir tuo pačiu dalijasi bei perkelia apkrovą į galinę siją ir laikančiąją konstrukciją. Suteikia pagrindą elektriniam keltuvui, vežimėliui ir kitiems priedams montuoti ir palaikyti, kad šie komponentai būtų stabilūs eksploatacijos metu. Vežimėlis ant pagrindinės sijos juda ant tolimosios sijos, kad būtų užbaigtas horizontalus krovinio valdymas. Pagrindinėje sijoje paprastai naudojamas didelio stiprumo plienas, pvz., Q235, Q345 ir tt, siekiant užtikrinti jos laikomąją galią ir ilgaamžiškumą.

3. Elektrinio kėlimo ožinio krano pagrindinė sija yra pagrindinė viso krano nešančioji dalis. Jo konstrukcija ir gamyba turi didelę įtaką krano veikimui, stabilumui ir saugai. Pagrindinės sijos konstrukcinė forma, medžiagų parinkimas, gamybos procesas ir priežiūra turi būti griežtai vykdomi laikantis projektavimo reikalavimų, kad būtų užtikrintas ilgalaikis stabilus krano veikimas.

Kėlimo sistema

1. Elektrinio keltuvo ožinio krano kėlimo sistema yra pagrindinė jo dalis, atsakinga už krovinio kėlimą ir nuleidimą. Sistema paprastai susideda iš elektrinio keltuvo, būgno, vielinio lyno ar grandinės, kablio ir kt. Kėlimo sistemos komponentai yra elektrinis keltuvas, būgnas, vielinis lynas arba grandinė, grandinė, kablys ir stabdžių sistema.

2. Kėlimo operacija: operatorius paleidžia elektrinį keltuvą per valdymo skydelį arba nuotolinio valdymo pultą, o variklis varo reduktorių, kad suktų būgną.

Vielinis lynas arba grandinė ant būgno sukimosi metu suvyniojama arba atleidžiama, todėl kabliukas pakyla ir taip pakeliamas krovinys.

Nuleidimo operacija: operatorius pradeda nuleidimo funkciją, elektrinis keltuvas valdo būgno sukimosi kryptį, o vielinis lynas arba grandinė palaipsniui atleidžiama, todėl kabliukas nukrenta ir taip sumažėja apkrova.

Stabdymo valdymas: Kėlimo ir nuleidimo metu stabdžių sistema išlaiko krovinio stabilumą, kad būtų išvengta netyčinio judėjimo ar valdymo praradimo.

3. Elektrinio keltuvo ožinio krano kėlimo sistema yra pagrindinė jo sudedamoji dalis, atsakinga už krovinio kėlimą ir nuleidimą. Sistema daugiausia susideda iš elektrinio keltuvo, būgno, vielinio lyno arba grandinės, kablio ir stabdžių sistemos. Kiekvieno komponento konstrukcija ir priežiūra yra labai svarbūs krano veikimui ir saugai. Reguliarus patikrinimas ir priežiūra gali užtikrinti ilgalaikį stabilų kėlimo sistemos veikimą.







Galinė sija



1. Elektrinio keltuvo ožinio krano galinė sija yra vienas iš svarbių jo konstrukcijos komponentų. Jo pagrindinė funkcija yra sujungti pagrindinę siją ir palaikyti portalo konstrukciją, nešant ir perduodant pagrindinės sijos ir apkrovos sukuriamą jėgą. Galinė sija atlieka pagrindinį vaidmenį užtikrinant viso krano stabilumą ir saugumą.

2.Galinės sijos funkcija ir konstrukcija

Funkcija Remti pagrindinę siją: galinė sija jungia du pagrindinės sijos galus, palaiko bendrą pagrindinės sijos konstrukciją ir perduoda pagrindinės sijos apkrovą bei jėgą į atraminę koloną arba žemę. Užtikrinkite stabilumą: per jungtį su pagrindine sija, galinė sija padidina bendrą ožinio krano stabilumą ir neleidžia pagrindinei sijai deformuotis ar pasvirti veikiant apkrovai. Sumontuokite ratus: Ratai paprastai montuojami ant galinės sijos, kad būtų palaikomas visos portalo konstrukcijos šoninis judėjimas.

3.Galinės sijos veikimo principas

Apkrovos perdavimas: Galinė sija per jungtį su pagrindine sija perkelia pagrindinės sijos apkrovą į laikančiąją konstrukciją arba žemę, taip užtikrinant viso krano stabilumą. Ratų atrama: galinės sijos apačioje esantys ratai važiuoja bėgiais, kad būtų galima atlikti ožinio krano šoninį judėjimą. Ratų konstrukcija ir montavimas užtikrina judėjimo sklandumą.

4. Santrauka Elektrinio kėlimo ožinio krano galinė sija yra pagrindinis konstrukcinis komponentas, atsakingas už pagrindinės sijos sujungimą ir portalinės konstrukcijos palaikymą. Jo konstrukcija, medžiagų pasirinkimas ir gamybos procesas yra labai svarbūs krano stabilumui ir saugai. Reguliari techninė priežiūra ir priežiūra gali užtikrinti galinės sijos veikimą ir patikimumą ilgai naudojant.



















Krano judėjimo mechanizmas

Elektrinio keltuvo ožinio krano krano judėjimo mechanizmas daugiausia naudojamas tam, kad ožinis kranas galėtų judėti horizontaliai.

Šio mechanizmo konstrukciją ir funkciją sudaro kelios pagrindinės dalys:

Variklis: tiekia galią, kad kranas galėtų judėti bėgių keliu. Dažniausiai naudojamas kintamosios srovės variklis arba nuolatinės srovės variklis, o variklio pasirinkimas priklauso nuo reikiamos galios ir greičio.

Reduktorius: paverčia didelio greičio variklio sukimąsi tinkama mažo greičio ir didelio sukimo momento galia, kad kranas judėtų sklandžiai.

Varomasis ratas: montuojamas ant krano, liečiasi su vikšrais, o kranas juda išilgai vikšro sukdamasis ratu.

Bėgis: sumontuotas ant ožinio krano laikančiosios konstrukcijos, suteikiant takelį kranui važiuoti.

Stabdžių sistema: Naudojama vežimėlio judėjimui ir stovėjimui valdyti. Įprasti stabdymo būdai yra elektromagnetinis ir mechaninis stabdymas.

Veikimo valdymo sistema: apima valdymo skydelį ir valdymo sistemą, skirtą valdyti ir stebėti krano judėjimo būseną, kuri gali apimti nuotolinio valdymo pultą ar kitą valdymo įrenginį.

Transmisija: sistema, jungianti variklį ir varomąjį ratą, paprastai apimanti tokius komponentus kaip grandinės, krumpliaračiai ar diržai.

3. Šie komponentai veikia kartu, kad užtikrintų, jog ožinio krano kranas galėtų sklandžiai ir efektyviai judėti bėgių keliu, kad užbaigtų kėlimo darbus.

Vežimėlio judėjimo mechanizmas

Elektrinio keltuvo ožinio krano vežimėlio judėjimo mechanizmas yra atsakingas už vežimėlio judėjimą horizontaliai vežimėlio takeliu. Vežimėlis yra dalis, kuri neša elektrinį keltuvą, o vežimėlis juda pagrindine ožinio krano konstrukcija.

Pagrindiniai vežimėlio eigos mechanizmo komponentai yra šie:

Variklis: suteikia galią vežimėlio judėjimui. Variklis paprastai yra kintamosios srovės arba nuolatinės srovės variklis, kurio galia ir greitis atitinka vežimėlio poreikius.

Reduktorius: paverčia didelio greičio variklio sukimąsi mažesniu greičiu ir didesniu sukimo momentu, kad vežimėlis važiuotų sklandžiai.

Vežimėlio varomasis ratas: prisiliečia prie vikšro ir, sukdamas ratą, judina vežimėlį ant bėgių. Varomasis ratas paprastai naudoja perdavimo įtaisą, pvz., grandinę, krumpliaratį ar diržą.

Bėgis: sumontuotas ant vežimėlio, suteikiantis kelią vežimėliui važiuoti, dažniausiai horizontalus takelis.

Stabdžių sistema: Naudojama vežimėlio judėjimui ir stovėjimui valdyti. Stabdžių sistema gali būti elektromagnetinio, mechaninio arba hidraulinio stabdymo.

Veikimo valdymo sistema: apima valdymo skydelį ir valdymo įrenginius, skirtus valdyti ir stebėti vežimėlio judėjimą. Valdymo sistema paprastai gali veikti suderinta su vežimėlio valdymo sistema.

Transmisija: komponentas, jungiantis variklį ir varantįjį ratą, kuris gali būti grandinė, krumpliaratis, diržas ir kt., naudojamas variklio galiai perduoti varomajam ratui.

3. Šie komponentai veikia kartu, kad vežimėlis galėtų sklandžiai judėti didelio automobilio bėgiais, taip užtikrinant tikslų krano veikimą.

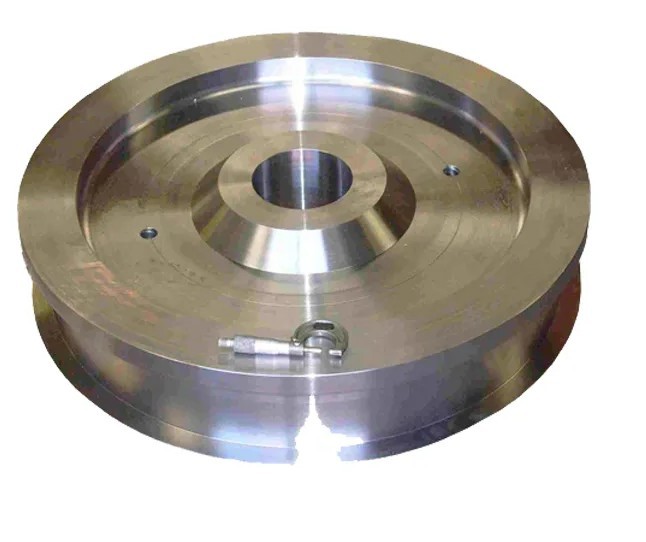

Krano ratas

Elektrinių keltuvų ožinių kranų ratai yra svarbūs komponentai, palaikantys ir valdantys krano judėjimą.

Ratų konstrukcija ir funkcija apima šiuos pagrindinius dalykus:

Medžiaga: Ratai dažniausiai gaminami iš itin tvirto plieno, kad atlaikytų dideles apkrovas. Išorinis rato žiedas gali būti sukietintas, kad padidėtų atsparumas dilimui ir tarnavimo laikas.

Konstrukcija: Ratai skirstomi į varomuosius ir kreipiamuosius ratus. Varomuosius ratus varo elektros varikliai ir transmisijos, o kreipiamieji ratai naudojami tam, kad ratai važiuotų stabiliai.

Guoliai: tarp ratų ir ašių paprastai įrengiami aukštos kokybės guoliai, siekiant sumažinti trintį ir susidėvėjimą, kad ratai galėtų sklandžiai suktis. Guolių kokybė yra labai svarbi ratų veikimui.

Vikšro suderinimas: rato konstrukcija turi atitikti vikšro dydį ir formą, kad būtų užtikrinta, jog ratas galėtų sklandžiai važiuoti bėgiu. Rato profilis dažniausiai atitinka vikšro skerspjūvio formą, kad būtų užtikrintas stabilus kontaktas.

Tepimas: ratus ir guolius reikia reguliariai sutepti, kad būtų sumažintas nusidėvėjimas ir sklandžiai veiktų. Tepimo sistema gali būti automatinė arba rankinė, priklausomai nuo įrangos konstrukcijos.

Montavimas: Ratai dažniausiai montuojami ant rėmo ir per ašis sujungiami su kitais eigos mechanizmais. Norint užtikrinti stabilų veikimą, ratai turi būti tiksliai sumontuoti ir sureguliuoti.

Keliamoji galia: projektuojant ratus reikia atsižvelgti į maksimalią krano keliamąją galią, kad būtų užtikrintas saugus veikimas net esant didelėms apkrovoms.

3.Ratų kokybė ir priežiūra tiesiogiai įtakoja krano veikimo efektyvumą ir saugumą, todėl labai svarbu reguliariai tikrinti ir prižiūrėti ratus.





Krano kabliukas

Elektrinio keltuvo ožinio krano kablys yra vienas iš pagrindinių krano komponentų, naudojamas kroviniams kabinti ir vežti.

Kablio konstrukcija ir funkcija daugiausia apima šiuos aspektus:

2.Struktūra: Kablio korpusas: Paprastai pagamintas iš didelio stiprumo plieno, kad būtų užtikrinta, jog jis gali atlaikyti didžiausią krano apkrovą. Kablio korpuso formos konstrukcija turi atitikti standartą, kad būtų lengviau pakabinti ir atleisti krovinį.

Kablio anga: atidaroma kablio dalis skirta pakabinti stropus, grandines ar kitą kėlimo įrangą. Kabliuko angos dydis ir forma turi atitikti kėlimo įrangą.

Apsauginis kaištis: kablys gali būti su apsauginiu kaiščiu arba fiksatoriumi, kad krovinys netyčia nenukristų keliant. Apsauginis kaištis gali būti spyruoklinis, varžtas arba kitokio tipo fiksavimo įtaisas.

3.Medžiaga: kabliukas paprastai yra pagamintas iš legiruotojo plieno arba didelio stiprumo plieno, kad būtų užtikrintas jo tvirtumas ir ilgaamžiškumas esant didelėms apkrovoms. Kablio medžiaga turi būti termiškai apdorota ar kitais procesais, siekiant pagerinti jos laikomąją galią ir atsparumą nuovargiui.

4. Kablio specifikacijos ir laikomoji galia turi būti nustatytos pagal krano konstrukcijos reikalavimus. Vardinė kablio apkrova turi būti didesnė už maksimalią darbinę krano apkrovą, kad būtų užtikrintas saugus veikimas.

Priežiūra:

5. Kablio paviršių reikia reguliariai tikrinti ir prižiūrėti, kad būtų patikrinta, ar nėra nusidėvėjimo, įtrūkimų ar kitų pažeidimų. Pažeistus kabliukus reikia pakeisti laiku, kad būtų išvengta pavojų saugai. Judančios kablio dalys ir apsauginiai kaiščiai turi būti sutepti ir reguliariai tikrinami, kad būtų užtikrintas normalus jų veikimas.

6. Naudojant kabliuką reikia laikytis saugaus naudojimo procedūrų, kad būtų užtikrintas tolygus krovinio paskirstymas ir išvengta perkrovos.

Kėlimo proceso metu kablys turi būti laikomas vertikaliai ir vengti pakreipimo ar pasislinkimo, kad būtų sumažintas kablio įtempis ir nusidėvėjimas.

Kablys yra dalis, kuri krano veikimo metu tiesiogiai liečiasi su kroviniu. Jo konstrukcija ir priežiūra yra labai svarbūs siekiant užtikrinti kėlimo saugumą ir efektyvumą.

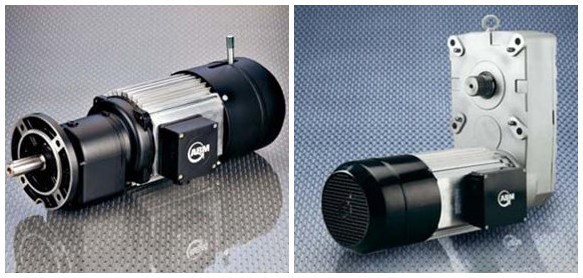

Variklis

1. Elektrinio keltuvo ožinio krano variklis yra pagrindinė sudedamoji dalis, kuri varo įvairius krano veikimo mechanizmus (pvz., vežimėlius, vežimėlius, kėlimo mechanizmus ir kt.). Variklio pasirinkimas ir konfigūracija tiesiogiai veikia krano veikimą ir efektyvumą.

2. Elektrinių keltuvų ožinių kranų variklius sudaro kintamosios srovės varikliai (kintamosios srovės varikliai): dažniausiai randami daugelyje elektrinių keltuvų ožinių kranų dėl paprastos konstrukcijos, mažos kainos ir gana lengvos priežiūros. Nuolatinės srovės varikliai (nuolatinės srovės varikliai): tinka progoms kur reikalingas tikslus greičio ir sukimo momento valdymas, ir jie paprastai naudojami kai kuriose konkrečiose srityse.

3. Variklio veikimas paprastai reguliuojamas valdymo sistema, įskaitant valdymo pultą, nuotolinio valdymo pultą arba PLC (programuojamas loginis valdiklis). Valdymo sistema gali tiksliai valdyti variklį, pavyzdžiui, reguliuoti greitį, paleisti ir sustabdyti. Variklio apsaugos lygis turi būti parinktas pagal darbo aplinkos reikalavimus. Pavyzdžiui, drėgnoje ar dulkėtoje aplinkoje varikliui gali prireikti aukštesnio apsaugos lygio korpuso.

4. Variklio veikimas ir patikimumas yra labai svarbūs bendram krano darbo efektyvumui ir saugai, todėl renkantis ir prižiūrint variklį reikia skirti ypatingą dėmesį.

.



Garso ir šviesos signalizacija& ribinis jungiklis

1. Elektrinio keltuvo ožinio krano garso ir šviesos signalizacijos sistema ir ribinis jungiklis yra svarbūs komponentai, užtikrinantys saugų krano veikimą. Jie atlieka pagrindinį vaidmenį užkertant kelią nelaimingiems atsitikimams, apsaugant įrangą ir gerinant eksploatavimo saugą.

2. Garso signalas: paprastai skamba garsinis signalas arba garsinis signalas, skleidžia stiprų garsą. Garso garsumą ir dažnį galima reguliuoti pagal poreikį, kad jis pritrauktų pakankamai dėmesio.

Šviesos signalas: paprastai mirksi arba įspėjamoji lemputė, skleidžia ryškią blykstę. Šviesos pavojaus signalo spalva dažniausiai būna raudona arba geltona, kad ją būtų galima aiškiai matyti esant prastam apšvietimui.

Įspėjimo funkcija: garso ir šviesos signalizacijos sistema daugiausia naudojama operatoriams ir aplinkiniams darbuotojams įspėti, kad kranas veikia arba yra neįprasta situacija. Pavyzdžiui, garso ir šviesos signalizacija gali skambėti, kai kranas pradeda važiuoti, kai krovinys yra antsvoris arba kai sistema sugenda.

Saugumo gerinimas: Skleisdami garsą ir mirksinčias šviesas, darbuotojai primena būti dėmesingiems ir taip išvengti nelaimingų atsitikimų, kilusių nepastebėjus krano darbinės būklės ar galimų pavojų.

3. Ribiniai jungikliai naudojami siekiant neleisti judančioms krano dalims (pvz., kėlimo mechanizmams, vežimėliams, vežimėliams ir kt.) viršyti iš anksto nustatytą veikimo diapazoną, taip išvengiant mechaninių pažeidimų ar saugos nelaimingų atsitikimų.

Automatinis valdymas: kai judanti dalis pasiekia nustatytą ribinę padėtį, ribinis jungiklis automatiškai nutrauks variklio maitinimą ir sustabdys judėjimą, kad užtikrintų, jog įranga nejudės toliau. Ribinio jungiklio įrengimo padėtis turi būti nustatyta atsižvelgiant į krano struktūrą ir darbo reikalavimus, kad būtų galima tiksliai nustatyti judančios dalies galinę padėtį.

4. Tiek garso, tiek šviesos signalizacijos sistema ir ribinis jungiklis yra svarbūs saugos įtaisai elektriniuose keltuvuose ožiniuose kranuose. Garso ir šviesos signalizacija pagerina perspėjimo funkciją eksploatacijos metu, o ribinis jungiklis apsaugo nuo įrangos pervažiavimo problemos. Norint užtikrinti krano saugumą ir patikimumą, būtina užtikrinti normalų šių dviejų sistemų veikimą.

Saugos įtaisai

1. Elektrinio keltuvo ožinio krano saugos įranga yra raktas į eksploatavimo saugą ir įprastą įrangos veikimą. Štai keletas pagrindinių saugos įrenginių ir jų funkcijų:

Stabdžių sistema

Funkcija: Užtikrinkite, kad krovinys galėtų saugiai likti iš anksto nustatytoje padėtyje, kai kranas sustoja arba sugenda. Tipas: apima elektromagnetinius ir mechaninius stabdžius.

Buferinis įrenginys

Funkcija: operacijos pabaigoje sumažinkite judančių dalių poveikį ir apsaugokite krano konstrukciją bei apkrovą. Tipas: tokie kaip spyruokliniai buferiai ir guminiai buferiai.

Saugos diržai ir kėlimo įranga

Funkcija: Užtikrinti operatorių saugumą dirbant aukštyje. Tipas: Apima saugos diržus, pėdų sagtis ir kėlimo diržus.

Kranų eksploatavimo mokymas ir saugaus darbo procedūros

Funkcija: Užtikrinti, kad operatoriai suprastų saugaus darbo procedūras ir tinkamai naudotų kranus. Turinys: apima naudojimo vadovus, mokymo kursus ir saugaus naudojimo specifikacijas.

Apšvietimo sistema

Funkcija: Užtikrinkite saugų veikimą prasto apšvietimo sąlygomis. Tipas: Apšvietimas ir indikatoriai krano darbo zonoje.

2. Šie saugos įtaisai atlieka pagrindinį vaidmenį kasdieniniame elektrinių keltuvų ožinių kranų veikime. Jie padeda išvengti nelaimingų atsitikimų, saugo įrangą ir užtikrina operatorių saugumą. Reguliarus šių saugos įtaisų tikrinimas ir priežiūra yra svarbios priemonės, užtikrinančios ilgalaikį ir patikimą krano veikimą.

Valdymo režimas

1. Elektrinio keltuvo ožinio krano valdymo režimas nustato, kaip valdyti ir reguliuoti įvairius krano veikimo mechanizmus. Skirtingi valdymo režimai tinka skirtingiems veikimo reikalavimams ir aplinkoms. Toliau pateikiami keli įprasti valdymo režimai ir jų charakteristikos:

PLC valdymas Veikimo režimas:Automatinis valdymas ir stebėjimas per programuojamą loginį valdiklį (PLC). PLC sistema gali būti užprogramuota taip, kad įgyvendintų sudėtingas valdymo logikos ir automatizavimo funkcijas.

Galingos funkcijos: Jis gali atlikti keletą funkcijų, tokių kaip automatinis valdymas, duomenų gavimas, gedimų diagnostika ir kt.

Taikymo scenarijai: tinka didelėms sudėtingoms kranų sistemoms ir atvejams, kuriems keliami dideli automatizavimo reikalavimai.

Dažnio valdymas

Veikimo režimas: variklio greitis ir sukimo momentas reguliuojami per dažnio keitiklį, kad būtų galima sklandžiai valdyti krano judėjimą. Energijos taupymas ir didelis efektyvumas: jis gali reguliuoti variklio veikimo būseną pagal apkrovos pokyčius, kad būtų taupoma energija ir padidintas efektyvumas. Taikymo scenarijai: tinka progoms, kai reikia tikslaus greičio valdymo ir didelio efektyvumo.

Automatinis valdymas

Veikimo režimas: kranas automatiškai atlieka užduotis naudodamas iš anksto nustatytas programas, tokias kaip automatinis veikimas, veikimas pagal laiką, automatinis prijungimas ir kt. Efektyvus ir stabilus: sumažinkite rankinį valdymą ir pagerinkite veikimo stabilumą bei efektyvumą. Taikymo scenarijai: tinka darbo aplinkai, kuriai keliami dideli pakartojamumo ir stabilumo reikalavimai.

Hibridinis valdymas

Veikimo režimas: sujungiant rankinį valdymą ir automatinį valdymą, kad būtų užtikrintas lankstus veikimo režimas.

Visapusiški privalumai: pagal konkrečius poreikius galima pasirinkti rankinį, automatinį arba nuotolinio valdymo režimą.

Taikymo scenarijus: tinka sudėtingoms darbo aplinkoms, kurioms reikalingas kelių valdymo režimų derinys.

2.Šie valdymo režimai gali būti naudojami atskirai arba kartu, siekiant prisitaikyti prie skirtingų veikimo reikalavimų ir aplinkos sąlygų. Tinkamo valdymo režimo pasirinkimas padeda pagerinti krano veikimo efektyvumą, saugumą ir lankstumą.



Eskizas







1. Didelis efektyvumas

Greitas kėlimas ir perkėlimas: elektrinis keltuvo ožinis kranas naudoja didelį elektrinio keltuvo efektyvumą, kad greitai atliktų kėlimo ir perkėlimo užduotis bei pagerintų darbo efektyvumą.

Tikslus valdymas: elektrinio keltuvo valdymo sistema leidžia tiksliai reguliuoti judėjimo greitį ir krovinio padėtį, todėl veikimas yra tikslesnis.

2. Lengvas valdymas

Lengva valdyti: Naudodamas elektrinį valdymą ir nuotolinio valdymo sistemą operatorius gali lengvai valdyti įvairias krano funkcijas be varginančio rankinio valdymo.

Sumažintas darbo intensyvumas: elektrinė pavaros sistema sumažina fizinius operatoriaus reikalavimus ir pagerina darbo komfortą.

3. Saugumas

Įvairios saugos priemonės: įskaitant galinius jungiklius, apsaugos nuo perkrovos įtaisus, garso ir šviesos signalizacijos sistemas ir kt., Gali veiksmingai užkirsti kelią įrangos perkrovai ir kitoms saugos avarijoms.

Stabilumas: Portalinės konstrukcijos konstrukcija daro kraną stabilesnį ir sumažina drebėjimo bei pasvirimo riziką.

4. Stiprus prisitaikymas

Platus pritaikymo scenarijus: Elektriniai kėlimo ožiniai kranai gali būti naudojami įvairiose vietose, pavyzdžiui, gamyklose, sandėliuose, statybvietėse ir kt., kad būtų patenkinti įvairūs sudėtingi kėlimo poreikiai.

Pritaikoma: krano specifikacijos ir konfigūracijos gali būti pritaikytos pagal konkrečius taikymo reikalavimus, kad atitiktų skirtingas eksploatavimo sąlygas.

5. Didelė apkrova

Didelė keliamoji galia: elektrinis keltuvas ožinis kranas gali būti suprojektuotas vežti didelius krovinius ir tinka didelio tonažo kėlimo darbams.

Stiprus stabilumas: portalo konstrukcija gali efektyviai išsklaidyti apkrovą ir padidinti įrangos stabilumą bei laikomąją galią.

6. Energijos taupymas ir aplinkos apsauga

Elektrinė pavara: Palyginti su tradiciniais dyzeliniais kranais, elektriniai keltuviniai ožiniai kranai turi mažą triukšmą ir mažą emisiją, o tai atitinka aplinkos apsaugos reikalavimus.

Dažnio valdymas: Variklio greitis reguliuojamas dažnio keitikliu, kad būtų galima taupyti energiją ir sumažinti energijos suvartojimą.Elektrinės: elektrinėse vienos sijos tiltiniai kranai naudojami elektros energijos gamybos įrangai, transformatoriams ir kt. sunkūs komponentai. Jie užtikrina saugų įrangos montavimą ir priežiūrą.

Energetikos įrenginiai: naudojami energetikos objektuose tvarkyti, surinkti ir prižiūrėti, siekiant palaikyti energijos gamybos ir tiekimo stabilumą.





1. Gamyba

Medžiagų tvarkymas: naudojamas sunkioms medžiagoms, komponentams ir gataviems produktams perkelti ir kelti, ypač gamyklų dirbtuvėse, gamybos linijose ir surinkimo linijose.

Įrangos priežiūra: padeda montuoti ir remontuoti didelę įrangą ir mašinas, palengvina operacijas dideliame aukštyje ir įrangos keitimą.

2. Statybos pramonė

Statybvietė: statybvietėse jis naudojamas statybinėms medžiagoms, plieninėms konstrukcijoms, surenkamoms betoninėms dalims ir kt. kelti, operacijoms dideliame aukštyje ir didelės apimties statyboms palaikyti.

Aukštybiniai pastatai: statant daugiaaukščius pastatus, elektriniai keltuviniai ožiniai kranai gali būti naudojami sunkiems komponentams ir įrangai perkelti ir montuoti.

3. Sandėliavimas ir logistika

Krovinių pakrovimas ir iškrovimas: Sandėliuose ir logistikos centruose dideliems prekių kiekiams pakrauti ir iškrauti bei pervežti naudojami elektriniai keltuviniai ožiniai kranai, siekiant pagerinti sandėliavimo ir paskirstymo efektyvumą.

Atsargų valdymas: padeda pakelti ir perkelti atsargas, optimizuoja sandėlio ploto naudojimą ir krovinių klasifikavimą.

4. Uostai ir terminalai

Konteinerių krovimas: uostuose ir terminaluose konteineriams ir kitoms prekėms kelti naudojami elektriniai keltuviniai ožiniai kranai, palaikantys krovinių pakrovimą ir iškrovimą bei perkrovimą.

Laivų remontas: naudojamas laivų dalims ir įrangai kelti ir perkelti, laivų remontui ir priežiūrai palaikyti.

5. Plieno ir metalurgijos pramonė

Žaliavų tvarkymas: naudojamas žaliavoms, tokioms kaip rūda, krosnies įkrova ir kt., reikalingos plieno lydymo procese, nešti ir pakelti.

Gatavų gaminių tvarkymas: padeda tvarkyti ir transportuoti gatavus ir pusgaminius po lydymo.

6. Energetika ir energetikos pramonė

Įrangos montavimas: naudojamas elektros energijos gamybos įrangai, pastočių įrangai ir elektros įrenginiams montuoti ir prižiūrėti.

Priežiūros operacija: palaiko didelės energijos įrangos remontą ir priežiūrą, ypač tokiose vietose kaip elektrinės ir pastotės.

7. Transportas

Dirbtuvių veikimas: Transporto pramonės dirbtuvėse dideliems komponentams ir transporto priemonėms kelti ir perkelti naudojami elektriniai keltuviniai ožiniai kranai.

Remontas ir priežiūra: padeda remontuoti ir prižiūrėti transporto priemones, ypač dideles transporto priemones, tokias kaip traukiniai, laivai ir kt.

8. Kasyba

Rūdos tvarkymas: naudojamas rūdai ir kitoms kasybos medžiagoms gabenti ir kelti, siekiant užtikrinti efektyvų kasybos operacijų vykdymą.

Įrangos priežiūra: padeda įdiegti ir taisyti kasybos įrangą, kad būtų palaikomas tolesnis kasyklų veikimas.





1. Projektavimo etapas

Paklausos analizė: pagal kliento poreikius ir naudojimo scenarijus nustatykite krano specifikacijas, keliamąją galią, darbo diapazoną ir kitus reikalavimus. Projektuotojas suformuluoja krano funkcinius parametrus, įskaitant kėlimo aukštį, vežimėlio ir automobilio judėjimo diapazoną ir kt. Portalinės konstrukcijos, elektrinio keltuvo, ratų ir kitų pagrindinių komponentų projektiniai brėžiniai. Suprojektuokite elektros valdymo sistemą, maitinimo sistemą, perdavimo įtaisą ir kt. Saugos projektas: suprojektuokite saugos sistemas, įskaitant ribinius jungiklius, apsaugą nuo perkrovos, garso ir šviesos signalizaciją ir kt. Modeliavimo testas: naudokite kompiuterinio projektavimo (CAD) programinę įrangą, kad atliktumėte modeliavimo bandymus. patikrinti projekto pagrįstumą ir veikimą. Optimizuokite dizainą, remdamiesi modeliavimo bandymo rezultatais, kad įsitikintumėte, jog yra laikomasi veikimo ir saugos reikalavimų.

2. Medžiagų pirkimas

Žaliavos: įsigykite didelio stiprumo plieną, legiruotą plieną ir kt., skirtą pagrindinių konstrukcinių dalių ir apkrovos komponentų gamybai.

Priedai ir komponentai: Įsigykite priedus ir komponentus, tokius kaip elektriniai keltuvai, varikliai, reduktoriai, valdikliai, guoliai ir kt. Atlikite įsigytų žaliavų ir priedų kokybės patikrinimą, kad įsitikintumėte, jog jie atitinka standartus ir projektavimo reikalavimus.

3. Gamybos etapas

Pjaukite, suvirinkite ir apdirbkite plieną, kad pagamintumėte pagrindinius komponentus, tokius kaip portalas ir atraminė konstrukcija. Konstrukcinių dalių gręžimas, tekinimas, frezavimas ir kiti mechaniniai apdirbimai atliekami siekiant užtikrinti, kad dydis ir tikslumas atitiktų reikalavimus.

Surinkite įvairius elektrinio keltuvo komponentus (pvz., variklį, būgną, kėlimo grandinę).

Ratų ir vikšrų montavimas: sumontuokite ratų ir vikšrų sistemą, kad užtikrintumėte sklandų mobiliojo mechanizmo veikimą.

Sumontuokite elektros valdymo sistemą, įskaitant paskirstymo dėžutę, valdymo skydelį, laidus ir kt. Integruokite visus komponentus, sumontuokite juos ant platformos ir atlikite pirminį paleidimą. Prijunkite elektros sistemą ir mechaninę sistemą ir paleiskite sistemą, kad užtikrintumėte normalų kiekvienos funkcijos veikimą.

4. Testavimas ir patikrinimas

Atlikite važiavimo be apkrovos testą, kad patikrintumėte, ar kranas juda ir veikia normaliai.

Apkrovos bandymas: bandymas veikiant vardinei apkrovai, siekiant patikrinti įrangos stabilumą, laikomąją galią ir saugą. Patikrinkite saugos funkcijas, tokias kaip eigos jungikliai, apsauga nuo perkrovos, avarinis stabdymas ir kt., kad užtikrintumėte normalų jų veikimą. Atlikite visapusišką įrangos kokybės patikrinimą, įskaitant suvirinimo kokybę, apdirbimo tikslumą, elektros sistemos funkciją ir kt.

5. Pristatymas ir montavimas

Pakavimas ir transportavimas: Išbandytas ir patikrintas kranas supakuojamas ir paruošiamas transportavimui į kliento vietą. Pateikite naudojimo vadovus, techninės priežiūros vadovus, garantines korteles ir kitus susijusius dokumentus. Atvykę į kliento vietą, sumontuokite ir derinkite kraną, įskaitant surinkimą, reguliavimą ir bandymą. Mokymai: apmokykite operatorius, paaiškinkite naudojimo ir priežiūros atsargumo priemones ir užtikrinkite, kad klientai galėtų tinkamai naudoti įrangą.

6. Aptarnavimas po pardavimo

Teikti reguliarias techninės priežiūros ir tikrinimo paslaugas, kad būtų užtikrintas ilgalaikis stabilus įrangos veikimas.

Trikčių šalinimas: sugedus įrangai teikti techninę pagalbą ir remonto paslaugas. Surinkite klientų atsiliepimus po naudojimo, kad suprastumėte įrangos veikimo būseną ir klientų pasitenkinimą. Tobulinkite produktus remdamiesi atsiliepimais ir optimizuokite projektavimo ir gamybos procesus.





Įmonė įdiegė išmaniąją įrangos valdymo platformą, įdiegė 310 tvarkymo ir suvirinimo robotų komplektų (komplektų). Įgyvendinus planą, bus daugiau nei 500 komplektų (komplektų), o įrangos tinklinimo greitis sieks 95%. Pradėtos naudoti 32 suvirinimo linijos, planuojama įrengti 50, o visos gaminių linijos automatizavimo tempas pasiektas.
