Viršutiniai kranai yra būtini įvairiose pramonės šakose, pradedant gamyba ir statyba, baigiant sandėliavimu ir logistika. Šios galingos mašinos yra skirtos tiksliai ir efektyviai pakelti, judėti ir gabenti dideles krovinius. Šiame išsamiame vadove mes ištirsime, kokie yra viršutiniai kranai, skirtingi turimi tipai, kaip jie naudojami, kaip jie dirba, jų statyba ir pagrindinės saugos atsargumo priemonės jiems valdyti.
Kas yra viršutinis kranas?
Viršutinis kranas, dar žinomas kaip tilto kranas, yra medžiagų tvarkymo įranga, naudojama pakelti, nuleisti ir judinti dideles krovinius horizontaliai įrenginyje. Jį sudaro keltuvas, tiltas ir kilimo ir tūpimo tako sistema. Kelio kėlimo mechanizmas yra kėlimo mechanizmas, o tiltas apima darbo vietos plotį ir juda palei kilimo ir tūpimo taką, kuris paprastai yra pritvirtintas prie pastato struktūros ar atraminių kolonų.
Viršutiniai kranai yra įvairių dydžių, tipų, formų ir konfigūracijų ir yra su daugybe komponentų ir priedų. Jie naudojami tokioms užduotims kaip pakrovimas ir iškrovimas, judančios medžiagos, kėlimo štampai iš štampavimo mašinų ir žaliavų šėrimas.
Ⅱ. Kokie yra viršutinių kranų tipai?
Viršutiniai kranai būna įvairių rūšių, kurių kiekvienas skirtas konkrečioms reikmėms ir aplinkai. Čia yra dažniausiai pasitaikantys tipai:
a. Vieno sijos viršutinės krano
Aprašymas: Turi vieno tilto sijos, palaikomos dviejų galinių sunkvežimių. Keletas ir vežimėlis yra pritvirtinti prie sijos apatinio flanšo.
Programos: Idealiai tinka lengvoms ar vidutinio sunkumo kėlimo užduotims dirbtuvėse, sandėliuose ir gamybos įrenginiuose.
Privalumai: ekonomiškai efektyvus, lengvas ir lengvai montuojamas.

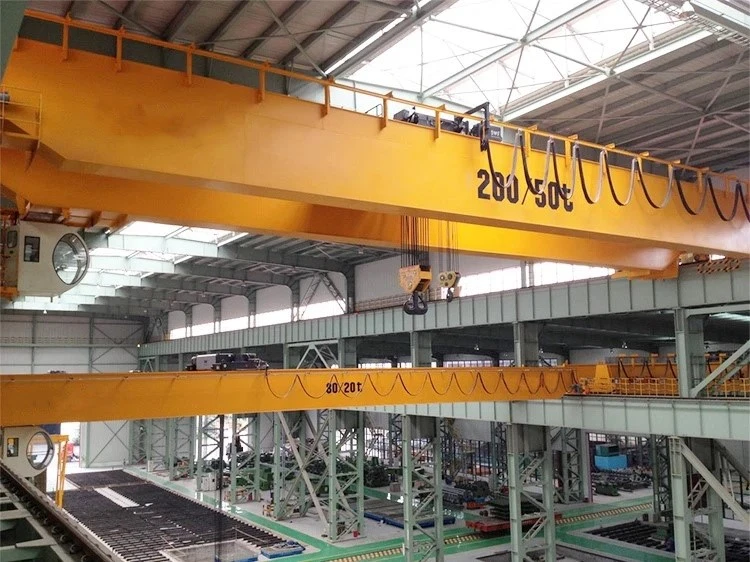

b. Dvigubas sijos virš galvos kranas
Aprašymas: susideda iš dviejų tiltų sijų, palaikomų galinių sunkvežimių. Kelio ir vežimėlis yra pritvirtinti ant geležinkelio sistemos tarp sijų.
Programos: Tinka dideliam kėlimui tokiose pramonės šakose kaip plienas, automobilių ir kosmoso sritys.
Privalumai: didesnė kėlimo talpa, didesnis kabliuko aukštis ir geresnis patvarumas.
c. „Gantry Crane“
Aprašymas: Panašus į viršutinį kraną, tačiau palaikomos kojos, kurios juda ant ratų ar bėgių išilgai žemės, užuot montuojami ant pastato konstrukcijos.
Programos: Paprastai naudojamos lauko vietose, tokiose kaip laivų statyklos, statybvietės ir geležinkelio kiemai.
Privalumai: perkeliamumas ir lankstumas naudojant lauke.
d. „Monorail Crane“
Aprašymas: turi vieną bėgių sistemą su keltuvu, kuris juda fiksuotu keliu.
Programos: naudojamos surinkimo linijose, dažų parduotuvėse ir medžiagų tvarkymo sistemose.
Privalumai: idealiai tinka pasikartojančioms užduotims ir linijiniam judėjimui.
e. Jib Crane
Aprašymas: susideda iš horizontalios rankos (JIB), pritvirtintos prie sienos arba ant grindų montuojamos kolonos. Keletas juda palei strėlę.
Programos: Tinkamos mažoms darbo vietoms, tokioms kaip dirbtuvės ir pakrovimo dokai.
Privalumai: kompaktiškas dizainas ir tikslus apkrovos padėties nustatymas.
f. Aukščiausio lygio vs.
Viršutinis bėgimas: kranas juda ant bėgių, pritvirtintų ant kilimo ir tūpimo tako sijų. Siūlo didesnę kėlimo talpą ir kablio aukštį.
Nedidelis bėgimas: kranas juda ant bėgių, suspenduotų nuo kilimo ir tūpimo tako sijų apatinio flanšo. Idealiai tinka įrenginiams, turintiems ribotą aukštį.
Ⅲ. Kaip naudojami viršutiniai kranai?
Gabenant didelius, sunkius ir varginančius krovinius išilgai gamybos įrenginio praėjimų ir grindų, gali būti pavojinga ir daug laiko. Įdiegus viršutinį kraną, norint panaudoti gamyklos viršutinę erdvę, padidėja efektyvumas, ekonominis efektyvumas ir saugumas. Tai leidžia lengvai pakelti, nuleisti ir judėti apkrovas per nenaudojamą vertikalią erdvę, taupant tiek laiko, tiek energijos.
Specialiai apmokyti operatoriai krano judesiams valdyti naudoja įvairius valdymo įtaisus. Svarstant judėjimo parinktis, labai svarbu įvertinti turimą erdvę ir galimybes įdiegti viršutinį kraną.
Sandėliavimas
Pirmoji pramonė, kuriai dažnai reikalingas viršutinis kranas, yra sandėliavimas, kai atsargos, įranga ir medžiagos dažnai perkeliami, išdėstomi ir paruošiami. Pagrindinis pridėtinio krano naudojimo sandėliavimo pranašumas yra jo sugebėjimas efektyviai gabenti didelius daiktus iš saugyklos į laivybos doką.
Susirinkimas
Pramonės įmonėms, surenkančioms didelę įrangą, reikia naudoti ir perkelti neišsamius rinkinius gamybos metu. Šakiniai, AGV ir kita medžiagų tvarkymo įranga dažnai trūksta saugumo ir efektyvumo, todėl pridėtinė kranas yra būtinas. Tai palengvina sklandų rinkinių judėjimą kaip natūralią gamybos proceso dalį.
Transportas
Sandėliavimui taikomi parametrai taip pat taikomi transportavimui, kur sunkūs, nepatogūs produktai turi būti pakrauti į lėktuvus, traukinius ir sunkvežimius. Viršutiniai kranai efektyviai išdėstomos didelėms transporto medžiagoms, įskaitant tokias situacijas kaip užjūrio gabenimas, kur jos nuleidžia masyvius konteinerius ir prekes į laivą.
Įrangos remontas
Kai reikia remontuoti perforatoriaus presą ar kitą gamyklos įrangą, viršutiniai kranai padeda palengvinti remontą palaipsniui judant ir nustatant gabalus, kad būtų lengva pasiekti. Gantry ir tilto kranai gali išvežti sunkią įrangą iš nuolatinės vietos į remonto dirbtuvę ir grąžinti jas. Viršutiniai kranai leidžia lengviau pakelti mašinas aukštyn ir per kitą įrangą, kuri būtų pastatyta į remonto stotį.
Ⅳ. Kaip veikia viršutiniai kranai?
Viršutiniai kranai veikia naudojant mechaninių, elektrinių ir hidraulinių sistemų derinį. Čia yra žingsnis po žingsnio, kaip jie veikia:
Maitinimo šaltinis: Kranas maitinamas elektra, paprastai per laidininko juostą ar šventės sistemą.
Valdymo sistema: operatoriai naudoja pakabuką, nuotolinio valdymo pultą ar kabiną, kad nukreiptų krano judesius.
Keletas: keltuvas, turintis kabliuką ar kitą kėlimo tvirtinimą, pakelia ar sumažina krovinį, naudodamas motorizuotą būgną ir vielos virvę ar grandinę.
Vežimėlio judėjimas: vežimėlis horizontaliai judina kilimą išilgai tilto sijos.
Tilto kelionė: Visas tiltas juda palei kilimo ir tūpimo tako sijas, kad perneštų krovinį per darbo vietą.
Apkrovos tvarkymas: kranas krovinį nustato tiksliai norimoje vietoje.
Šiuolaikiniai viršutiniai kranai dažnai pasižymi pažangiomis technologijomis, tokiomis kaip kintamo dažnio pavaros (VFD) sklandžiai veikimui, apkrovos jutikliai, skirti saugiai, ir automatizuotas valdymas, kad padidėtų efektyvumas.
Ⅴ. Viršutinės krano konstrukcija
Norint pasirinkti ir konstruojant viršutinį kraną, reikia atsižvelgti į keletą veiksnių, viršijančių vien tik apkrovą ar medžiagas. Kadangi viršutiniai kranai yra pritaikyti konkrečioms sąlygoms ir konfigūracijoms, labai svarbu kruopščiai suprasti, kaip kranas integruos į operaciją ir patenkins veiklos poreikius.
Nepaprastai svarbu atidžiai suplanuoti ir atidžiai paruošti įdiegti viršutinį kraną. Gamintojai glaudžiai bendradarbiauja su savo klientais, kad užtikrintų, jog tai, kas suplanuota ir įdiegta, tiksliai atitinka kliento poreikius.
1. Span
Šis tarpas yra atstumas tarp kilimo ir tūpimo tako bėgių, o tai yra vienas brangesnių statybos proceso aspektų. Ilgesnis ir platesnis tarpas nustato medžiagos kiekį, reikalingą sijoms statyti, o tai padidina kranų svorį ir kainą.
2. Apkrovos talpa
Krano pajėgumo nustatymas yra maksimali apkrova, kuri gali būti taikoma kranui reikalingomis darbo sąlygomis. Remiantis apkrovos talpa, pirmoji sąlyga yra pakeltos medžiagos dydis ir svoris. Nustačius apkrovos talpą, gali būti nuspręsta kabliuko ir keltuvo tipas.
Tais atvejais, kai kranas turės didelę apimtį ir talpą ir turi ištverti sunkias aplinkybes, gali prireikti dvigubos sijos dizaino. Norėdami gauti papildomą stiprumą, dvigubos sijos yra pagamintos iš suvirinto sustiprinto plieno.
3. KTT
Kilimo ir tūpimo tako įrengimas gali būti iššūkis, atsižvelgiant į konstrukcijos tipą, kuriame bus sumontuotas viršutinis kranas. Tai netaikoma „Gantry“ modeliams, kuriuose yra atraminės kojos, o pastatai yra kilimo ir tūpimo takai, dedami išilgai viršutinės sienų dalies. Pirmasis apsisprendimas yra kilimo ir tūpimo tako ilgis, kuris nustato vežimėlio ir keltuvo greitį ir judėjimą aukštyn ir žemyn kilimo ir tūpimo taku.
4. Pastato konstrukcija
Kai kranas dedamas į naują pastatą, kilimo ir tūpimo takai planuojami kaip statybos dalis ir yra įtraukiami į brėžinius. Tokiu atveju rangovas turi atidžiai stebėti kranų nuokrypius, nes jie yra labiau ribojantys nei tipiški statybos kodai.
Pridedant viršutinę kraną prie esamos konstrukcijos, gali būti brangu, nes reikia atlikti kelis veiksmus gamybos, projektavimo ir montavimo proceso metu. Norint užtikrinti tinkamą našumą ir saugumą, paprastai reikia pridėti papildomą palaikymą esamai struktūrai.
Ⅵ. Atsargumo priemonės, susijusios su viršutiniais kranais
Norint valdyti viršutinį kraną, reikia įgūdžių, mokymo ir laikymosi saugos protokolų. Čia yra keletas esminių atsargumo priemonių:
a. Tinkamas mokymas
Įsitikinkite, kad operatoriai yra mokomi ir sertifikuoti naudoti konkretaus tipo kraną. Pateikite atnaujinimo kursus, kad galėtumėte atnaujinti įgūdžius.
b. Patikrinimas prieš operaciją
Patikrinkite kraną, ar nėra bet kokių nusidėvėjimo, pažeidimų ar gedimo požymių. Prieš naudojimą apžiūrėkite keltuvą, vielos virvę, kabliukus ir valdiklius.
c. Apkrovos talpa
Niekada neviršykite krano vardinės apkrovos talpos.
Norėdami nustatyti saugius kėlimo ribas, naudokite krovinių diagramas.
d. Aiškus bendravimas
Norėdami koordinuoti su pagrindiniu personalu, naudokite rankų signalus, radijo imtuvus ar kitus komunikacijos metodus.
Įsitikinkite, kad visi, dalyvaujantys operacijoje, žino apie savo vaidmenis.
e. Venkite staigių judesių
Kranas sklandžiai naudokite, kad išvengtumėte krovinio sūpynės ar numestų. Naudokite VFD kontroliuojamam pagreičiui ir lėtėjimui.
f. Išlaikykite aiškius kelius
Įsitikinkite, kad darbo vietoje nėra kliūčių ir personalo, dirbant krane.
Norėdami išlaikyti neteisėtą personalą, naudokite kliūtis ar įspėjamuosius ženklus.
g. Reguliari techninė priežiūra
Suplanuokite įprastą priežiūrą, kad kranas būtų optimalios būklės. Nedelsdami pakeiskite susidėvėjusias ar pažeistas dalis.
h. Avarinės procedūros
Susipažinkite su operatoriais su avarinio sustabdymo procedūromis. Vykdykite reguliarius pratimus, kad pasiruoštumėte galimoms avarijoms.
Ⅶ. Išvada
Viršutiniai kranai yra gyvybiškai svarbios priemonės šiuolaikinėje pramonėje, siūlančios neprilygstamą efektyvumą ir saugumą atliekant sunkias kėlimo užduotis. Supratę įvairių rūšių kranus, jų pritaikymą ir tai, kaip jie veikia, įmonės gali pasirinkti tinkamą įrangą savo poreikiams. Be to, laikantis saugos atsargumo priemonių ir tinkamos priežiūros praktikos, užtikrinamas šių galingų mašinų ilgaamžiškumas ir saugumas. Nesvarbu, ar gamykloje, sandėlyje ar statybvietėje viršutiniai kranai ir toliau vaidina lemiamą vaidmenį skatinant produktyvumą ir inovacijas.
