Radijo nuotolinio valdymo pultas virš galvos kranas



Pagrindinės radijo nuotolinio valdymo kranų savybės

Belaidė operacija

Pašalina pakabukų kabelių poreikį, leisdamas operatoriams laisvai judėti, kad būtų geriau matomumas ir saugumas.

Tipiškas diapazonas:50–200 metrų(priklauso nuo aplinkos ir trukdžių).

Saugūs ir užšifruoti signalai

Naudojimas2,4 GHz FHSS (dažnio šokinėjimo sklaidos spektras)Norėdami užkirsti kelią kitų prietaisų trukdžiams.

Avarinės stotelės mygtukasNorint greitai išjungti.

Vartotojui patogi sąsaja

Ergonominis dizainas suvairasvirtės, mygtukai ir skystųjų kristalų ekranastiksliam kontrolei.

Pritaikomos funkcijos (pvz., Kintamas greitis, griebkite atidaryti\/uždaryti).

Suderinamumas

Dirba suVienkartinė sija, dviguba giedos, gantry ir strėlės kranai.

Gali valdytikeltuvo, vežimėlio ir tilto judesiaituo pačiu metu.

Sauga ir patikimumas

Saugūs nesėkmingi mechanizmai(signalo praradimas=automatinė krano stotelė).

„IP65\/IP67“ atsparus vandeniui ir dulkėms atsparias reitingas atšiaurioje aplinkoje.



Privalumai, palyginti su pakabuko valdymu

✔ Patobulintas saugumas- Operatorius gali atsidurti atokiau nuo pavojingų zonų (pvz., Išlydyto metalo, chemikalų).
✔ Didesnis produktyvumas- Greitesnis atsakas ir geresnis apkrovos matomumas Sumažinkite ciklo laiką.
✔ Sumažėjantys kabelių pavojai- Jokių kabančių pakabukų kabelių, kad galėtumėte pereiti ar sugadinti.
✔ Ekonomiškai efektyvus- Mažesnė techninė priežiūra nei laidinės sistemos.



Palyginimas: Radijo nuotolinio valdymo pultas prieš pakabuką ir kabinos valdymą

Savybė	Radijo nuotolinio valdymo pultas	Pakabukų kontrolė	Kabinos kontrolė
Operatoriaus mobilumas	✔ Geriausias (nevaržomas)	❌ Ribotas kabeliu	❌ Fiksuota kabinoje
Saugumas	✔ Saugus atstumas	❌ Kelionės pavojus	✔ Apsaugotas, bet ribotas matomumas
Diegimo kaina	✔ Vidutinis	✔ žemas	❌ Aukšta (reikia kajutės)
Priežiūra	✔ žemas (nėra laidų)	❌ aukštas (kabelio nusidėvėjimas)	❌ Vidutinis
Tikslumas	✔ Puiku	✔ Gerai	✔ Gerai





1. Siųstuvas (nuotolinio valdymo ragelis)

Funkcija: Delninis įrenginys, kurį operatorius naudoja komandoms belaidžiu būdu siųsti į kraną.

Savybės:

Ergonominis dizainassu mygtukais\/vairasvirtėmis keltuvo, vežimėliui ir tilto judesiams.

Avarinės stotelės mygtukas(Grybų galva greitai išjungti).

LCD ekranas(rodo akumuliatoriaus veikimo laiką, signalo stiprumą, įspėjimus apie gedimus).

Akumuliatorius(Įkraunamos lijo ar keičiamos AA baterijos).

IP įvertinimas(Paprastai IP65\/IP67 atsparumui dulkėms\/vandeniui).

Dažnis: 2,4 GHz FHSS (dažnio šokinėjimo sklaidos spektras) antiinterferencijai.



2. Imtuvo blokas

Funkcija: Gauna signalus iš siųstuvo ir relių komandų į krano valdymo sistemą.

Savybės:

Pritvirtintas ant krano(paprastai šalia valdymo skydelio).

Daugiakanalis įvestis\/išvestis(palaiko keltuvą, vežimėlį, tiltą ir pagalbines funkcijas).

Saugios nesėkmės schemos(Sustabdo kraną, jei prarandamas signalas).

LED rodikliai(rodo galios būseną, signalo priėmimą, klaidas).





3. Antena ir signalo stiprintuvas

Funkcija: Užtikrina stabilų siųstuvo ir imtuvo ryšį.

Tipai:

Bendrosios kryptinės antenos(standartas daugumai vidaus programų).

Kryptinė antena(Išplečiamas diapazonas didelėse lauko zonose).

Signalo kartotuvas(Už įrenginius su tokiomis kliūtimis kaip sienos ar mašinos).

4. Valdymo sąsaja (relės\/PLC ryšys)

Funkcija: Sujungia imtuvą su krano variklio valdymo sistema.

Komponentai:

Relės moduliai(už pagrindinį įjungimo\/išjungimo valdymą).

PLC (programuojamas loginis valdiklis)(Pažangioji automatizavimas).

Kintamo dažnio diskai (VFD)(sklandaus greičio valdymui).

5. Maitinimo šaltinis

Funkcija: Teikia elektrą imtuvui ir valdymo sistemai.

Galimybės:

24 V DC\/110 V AC\/220 V AC(atitinka „Crane“ energijos sistemą).

Nepertraukiamas maitinimo šaltinis (UPS)(atsarginė kopija nutraukimo metu).

6. Saugos ir priedų komponentai

Avarinė stotelė („E-stop“): Suspaudžia kraną, kai paspaudžiama.

Pagrindinio jungiklio\/slaptažodžio apsauga: Apsaugo nuo neteisėto naudojimo.

Akumuliatoriaus atsarginė kopija: Užtikrina, kad siųstuvas išlieka veikiantis prarasdami energiją.

Anti susidūrimo jutikliai: Integruojama su nuotolinio valdymo pultu automatizuotam sustojimui.

.

7. Pasirenkami priedai

Įkelkite ekraną: Rodo nuotolinio valdymo pulto realiojo laiko svorį.

Duomenų registravimas: Įrašo krano operacijas techninei priežiūrai.

Kelių kraninių valdymas: Vienas nuotolinio valdymo pultas keliems kranams (su adreso kodavimu).

Sprogimo dizainas: Pavojingos aplinkos (ATEX\/IECEX sertifikuota).

Kranų tipai, suderinami su radijo nuotolinio valdymo pultu

Vieno\/dvigubo sijos viršutiniai kranai

Gantry kranai

Jib Cranes

„Clamshell Grab Bucket Cranes“(Didžiosioms medžiagoms).

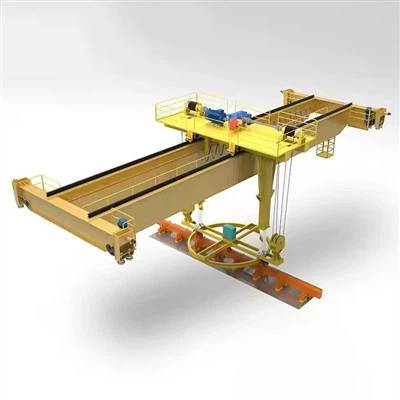

Magnetiniai ir vakuuminiai kėlimo kranai.

​

Eskizas

Pagrindinis techninis



Radijo nuotolinio valdymo kranų pranašumai

Sustiprinta sauga

Operatoriai kontroliuoja kraną iš saugaus atstumo, vengdami pavojingų plotų (išlydytas metalas, chemikalai, krentančios šiukšlės).

Avarinė stotelėFunkcija leidžia greitai išjungti ekstremalias situacijas.

Pagerintas produktyvumas

Greitesnis operacija suTiesioginis regėjimo linijos valdymas, ciklo mažinimo laikas.

Nereikia lipti laiptais į kabiną ar vilkti pakabukų kabelius.

Didesnis lankstumas ir mobilumas

Operatoriai gali laisvai judėti, kad būtų geriau matomas apkrovos matomumas ir padėtis.

Idealiai tinkaDidelės darbo vietos(Laivų statyklos, sandėliai, statybvietės).

Sumažintos priežiūros išlaidos

Jokių pakabukų kabelių dėvėti ar nuvažiuoti.

Mažiau mechaninių gedimų, palyginti su laidinėmis sistemomis.

Tikslioji kontrolė

Kintamas greičio valdymasper vairasvirtę, kad būtų galima sklandžiai tvarkyti apkrovą.

Kai kurie modeliai palaikoprogramuojamos funkcijos(pvz., Iš anksto nustatytos kėlimo keliai).

Veikia atšiaurioje aplinkoje

„DustPeroP“ ir „Wanderproof“ (IP65\/IP67)Plieninių gamyklų, uostų ir kasybos nuotolinio valdymo pultai.

Sprogimo apsauga (ATEX\/IECEX)Cheminių augalų ir naftos naftos perdirbimo gamyklų galimybės.

Lengva integracija

Suderinamas suVieno\/dvigubo sijos kranai, „Gantry Cranes“ ir „Jib Cranes“.

Gali būti modernizuotas prie esamų kranų.





Radijo nuotolinio valdymo kranų taikymas

1. Plieno ir metalų pramonė

TvarkymasKarštos plieno ritės, išlydytas metalas ir laužas.

Operatoriai nesilieka nuo ekstremalios šilumos ir kibirkščių.

2. Sandėliavimas ir logistika

Judėjimassunkūs padėklai, konteineriai ir mašinostiksliai.

NaudingaAukštos bausmės saugyklakur pakabukų kabeliai yra nepraktiški.

3. Uostai ir laivų statyklos

Įkėlimas\/iškrovimaskrovininiai laivai, konteineriai ir birios medžiagos.

Nuotolinis veikimas pagerina efektyvumą didelėse, atvirose vietose.

4. Statybos vietos

Padėties nustatymasPrabandus betonas, plieninės sijos ir sunki įranga.

Sumažina kelių signalizatorių poreikį.

5. Kasybos ir birių medžiagų tvarkymas

Veikia„Clamshell“ griebiasi anglies, rūdos ir agregatų.

Leidžia valdyti nuo saugaus atstumo dulkėje.

6. Automobiliai ir gamyba

JudėjimasVariklio blokai, formos ir surinkimo linijos komponentai.

Pagerina darbo eigos efektyvumą judriose gamyklose.

7. Atliekų tvarkymas ir perdirbimas

TvarkymasMetalo laužo, rulonų ir perdirbimo medžiagų laužo.

Sumažina pavojingų šiukšlių poveikį.

8. elektrinės

ValdymasAnglis, pelenai ir sunkiosios mašinosuždarose erdvėse.



1. Projektavimas ir inžinerija
Reikalavimų rinkimas:

Apkrovos talpa (pvz., 10T, 50T, 100T ir kt.), Apibrėžta span, kėlimo aukštis ir eksploatavimo aplinka.

Įvertinami pritaikymo poreikiai, tokie kaip valdymo režimai (pakabukas, belaidis ryšys, kabina) ir specialios funkcijos (pvz.

Preliminarus dizainas:

Struktūriniai inžinieriai ir kranų dizaineriai sukuria pradinį krano dizainą, įskaitant pagrindinį pluoštą, galinį vežimą, kėlimo sistemą, vežimėlių sistemą, kelionių mechanizmą ir kitus komponentus.

Skaičiavimas ir modeliavimas:

Atliekami apkrovos skaičiavimai, siekiant užtikrinti, kad kranas galėtų valdyti nurodytą talpą.

Ribinių elementų analizė (FEA) gali būti naudojama struktūrai modeliuoti įtempius ir deformacijas, kad būtų užtikrintas saugumas ir stabilumas.

Išsamus dizainas:

Po patvirtinimo pateikiami išsamūs kiekvienos dalies brėžiniai, įskaitant pagrindinį siją, galinį vežimą, keltuvo sistemą, variklius, valdymo sistemas ir saugos funkcijas.

2. Medžiagos pirkimai
Žaliavų pasirinkimas:

Pagal specifikacijas gaunamos aukštos kokybės medžiagos, tokios kaip plienas, legiruotas plienas, kaltas plienas ir elektros komponentai.

Medžiagos tikrinamos atsižvelgiant į kokybės sertifikavimą ir pramonės standartų laikymąsi (pvz., ISO, CE).

Komponentų tiekimas:

Iš patikimų tiekėjų tiekiami standartiniai komponentai, tokie kaip varikliai, keltuvai, valdymo plokštės, ribiniai jungikliai ir saugos įtaisai.

3. Komponentų gamyba
Pagrindinė sija:

Plieninių plokščių pjaustymas ir suvirinimas, kad būtų sudarytas tilto sija.

Suktelį surenka suvirinimo ar varžtų sekcijos, užtikrinant, kad jis atitiktų reikiamą stiprumą ir tikslumą.

Pabaigos vežimo rinkinys:

Galinis vežimas yra pagamintas ir surinktas, kad kranas būtų laikomas ant kilimo ir tūpimo tako bėgių.

Ratų agregatai yra sumontuoti, kad būtų užtikrinta sklandi kelionė palei bėgį.

Kelio ir vežimėlių sistema:

Surinktas keltuvo blokas (elektrinis arba rankinis), įskaitant būgną, vielos virvę, kabliuką ir variklį.

Vežimėlių sistema yra sukurta keltuvui pernešti per tiltą, įskaitant vežimėlių ratus ir pavaros mechanizmus.

Krano kelionių mechanizmas:

Krano ratai montuojami ant galinių vežimų, užtikrinantys sklandų horizontalų judėjimą.

Pavaros sistema yra įdiegta siekiant valdyti kelionės greitį.

4. Krano surinkimas
Pagrindinio pluošto diegimas:

Surinktas pagrindinis sijos pakeltas ir pastatytas ant galinių vežimėlių.

Siaulas yra suderintas siekiant užtikrinti struktūrinį vientisumą.

Vežimėlio ir keltuvo diegimas:

Vežimėlių sistema pritvirtinta prie pagrindinės sijos, o keltuvas pritvirtintas prie vežimėlio.

Apkrovos grandinė arba vielos virvė yra sumontuota ir išbandoma sklandžiai.

Kelionės mechanizmo sąranka:

Krano ratai yra sumontuoti, o pavaros mechanizmas yra prijungtas prie horizontalaus judesio valdymo sistemos.

5. Elektros ir valdymo sistemos diegimas
Laidų ir valdymo skydelis:

Valdymo skydelis yra sumontuotas ir sujungtas, kad būtų galima valdyti visus krano judesius (kėlimo, vežimėlio, krano kelionė).

Ribiniai jungikliai, avarinio sustabdymo mygtukai ir saugos aliarmai yra integruoti į valdymo sistemą.

Variklio ir pavarų diegimas:

Varikliai kėlimui, kelionėms ir vežimėliui yra sumontuoti ir prijungti prie jų atitinkamų pavarų sistemų.

Valdymo sistemų tikrinimas:

Tikrinamos valdymo sistemos, kad būtų galima tinkamai integruoti pakabukų valdymo, belaidžio nuotolinio valdymo pultą ar salono valdymo parinktis.

6. Testavimas ir kokybės kontrolė
Apkrovos testavimas:

Kranas atlieka statinį apkrovos bandymą (siekiant patikrinti stabilumą) ir dinaminio apkrovos bandymą (norint patikrinti veiklos efektyvumą faktinėmis darbo sąlygomis).

Tikrinami perkrovos apsauga ir ribiniai jungikliai, kad jie teisingai veiktų.

Saugos sistemos testavimas:

Garso ir šviesos aliarmai, ribiniai jungikliai, avarinio sustabdymo mygtukai ir saugos įtaisai yra išbandyti, ar nėra funkcionalumo.

Judėjimo testavimas:

Visi judesiai, keliantys, vežimėlių judėjimas, „Bridge Travel“ ir „Sway Control“, bandomi sklandžiai eksploatuoti ir tiksliai atlikti.

Elektros bandymai:

Visi elektriniai komponentai yra tikrinami, ar nėra tinkamų laidų, įžeminimo ir ryšių tarp sistemų.

Dokumentacija ir sertifikavimas:

Kranas yra tikrinamas pagal tarptautinius saugos standartus, o atitinkamos valdžios institucijos (pvz., CE, ISO) yra pažymėti.

Paruošiami variklių, kranų ir apkrovos bandymo sertifikatai.

7. Paskutinis patikrinimas ir tapyba
Vaizdinis patikrinimas:

Atliekamas išsamus patikrinimas, siekiant užtikrinti, kad kranas atitiktų projektavimo specifikacijas ir saugos reikalavimus.

Tapyba:

Kranas dažytas aukštos kokybės antikorozijos dangomis, kad apsaugotų ją nuo aplinkos sąlygų.

Žymėjimas ir ženklinimas:

Saugos etiketės, įspėjimai ir talpos žymėjimai yra taikomi kranui tinkamai identifikuoti.

8. Pristatymas ir diegimas
Pristatymas:

Kranas kruopščiai išardomas į gabenamas dalis (jei reikia) ir išsiųstas į kliento vietą.

Diegimas:

Kranas montuojamas vietoje, ir visos jungtys (galia, mechaninė, valdymas).

Galutinis paleidimas:

Kranas užsakomas atliekant jį atliekant keletą operacinių bandymų, kad būtų užtikrintas tinkamai.

Jei reikia, operatoriaus mokymas yra vykdomas saugiam ir efektyviam naudojimui.

9. Palaikymas po įdiegimo
Klientų mokymas:

Operatoriaus mokymai, kaip saugiai ir efektyviai naudoti kraną.

Priežiūros tvarkaraštis:

Pateikite krano nuolatinės veiklos priežiūros planą, įskaitant reguliarius patikrinimus, tepimą ir bandymus.

Palaikymas po pardavimo:

Siūlo atsargines dalis, trikčių šalinimo ir remonto paslaugas.

Seminaro vaizdas:

Bendrovė įdiegė intelektualios įrangos valdymo platformą ir įdiegė 310 rinkinių (rinkinių) tvarkymo ir suvirinimo robotų. Užbaigus planą, bus daugiau nei 500 rinkinių (rinkinių), o įrangos tinklo norma sieks 95%. Naudojamos 32 suvirinimo linijos, planuojama įdiegti 50, o visos produktų linijos automatizavimo greitis pasiekė 85%.
