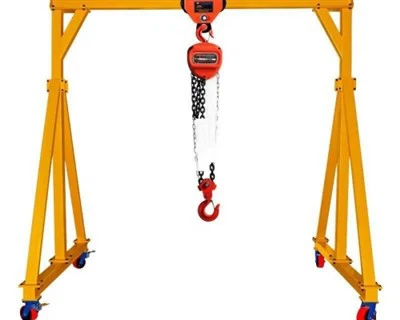

Reguliuojamas aliuminio gantro kranas

Reguliuojamas aliuminio gantro kranas yra lengvas, nešiojamas ir atsparus korozijai kėlimo sprendimas, skirtas medžiagoms tvarkyti įvairiose pramoninėse ir komercinėse programose. Pagaminta iš aukšto stiprumo aliuminio lydinio, jis suteikia puikų ilgaamžiškumą, tuo pačiu lengvai lengvai transportuoti ir surinkti. Su reguliuojamu aukščiu ir tarpsniu jis suteikia lankstumo skirtingai darbo aplinkai.

Jis yra lengvas ir patvarus, pagamintas iš aukštos kokybės aliuminio, užtikrinantis stiprumą ir atsparumą korozijai.
Aliuminio gantro kranas taip pat yra reguliuojamas aukštyje ir tarpsnyje: lengvai pritaikomas atsižvelgiant į skirtingus kėlimo reikalavimus.
Tai yra labiau nešiojama ir lengva surinkti: jį galima greitai įdiegti ir išmontuoti be specialių įrankių.

Pagrindiniai komponentai: pavarų dėžė, variklis, pavara

Kilmės vieta: Henanas, Kinija

Garantija: 2 metai

Svoris (kg): 500 kg

Vaizdo įrašų išeinantis patikrinimas: pateiktas

Mašinų bandymo ataskaita: Pateikta

Programa: sandėlis, uostai, kiemas ir kt.

Spalva: pritaikyta

Krano funkcija: pritaikytas paprastas nešiojamasis gantro kranas

Maks. Talpa: 10 tonų

Maitinimo šaltinis: pritaikytas

Valdymo metodas: žemės valdymas+ nuotolinio valdymo pultas (pritaikytas)

MOQ: 1 rinkinys

Kėlimo mechanizmas: keltuvas

Krano tipas: „Gantry Crane“

Pagrindinės elektrinės dalys: Schneider

Nuotraukos ir komponentai

1.Main spindulys

Pagrindinis reguliuojamo aliuminio žandikaulio krano pluoštas yra horizontali apkrovos laikymo struktūra, apimanti atstumą tarp dviejų vertikalių atramų. Tai vaidina lemiamą vaidmenį palaikant keltuvą ir pakeltą apkrovą. Čia yra keletas pagrindinių detalių:
1. Medžiaga ir statyba
Aliuminio lydinys: lengvas, atsparus korozijai ir stiprus.
„I-pluošto“ arba „Box Beam“ dizainas: paprastai naudojamas konstrukciniam stabilumui ir apkrovos pasiskirstymui.
2. Reguliavimas
Teleskopinis pluoštas (neprivaloma): Kai kurie modeliai leidžia atlikti ilgio reguliavimą, kad būtų galima pritaikyti skirtingas darbo vietas.
Reguliuojamas aukštis: veikia su šoniniais rėmais, kad būtų galima modifikuoti aukštį.
3. Apkrovos talpa
Paprastai svyruoja nuo 250 kg iki 5, 000 kg, atsižvelgiant į pluošto storį, tarpą ir armatūrą.
4. Ilgis (greitis)
Priklausomai nuo modelio, kinta nuo 2 metrų iki daugiau nei 6 metrų.
5. Suderinamumas
Skirta palaikyti rankinius ar elektrinius grandinės keltuvus, vielos virvių keltuvus ir vežimėlius, kad būtų lengva judėti apkrovos.

2. Klaidymo sistema

Reguliuojamo aliuminio gantro krano kėlimo sistema paprastai susideda iš kelių pagrindinių komponentų, kurie dirba kartu užtikrinant efektyvias ir saugias kėlimo operacijas.
1. Kelio mechanizmas
Elektrinis keltuvas: dažniausiai naudojamas kėlimui maitinant, užtikrinant efektyvumą ir lengvumą.
Rankinis grandinės keltuvas: tinkamas lengvesnėms apkrovoms ar situacijoms, kai elektros energija nėra.
Vielos virvės keltuvas: naudojamas sunkesnėms apkrovoms ir ilgesnėms kėlimo aukščiams.
2. Vežimėlių sistema
„Push\/Pull“ vežimėlis: rankiniu būdu judėkite išilgai sijos.
Vearuojamas vežimėlis: valdomas rankomis grandine, leidžianti tiksliai nustatyti.
Motorizuotas vežimėlis: jėgos judėjimas išilgai pluošto, kad būtų galima atlikti didelio efektyvumo operacijas.
3. Aukščio reguliavimo mechanizmas
PIN ir užrakto sistema: rankiniu būdu reguliuojamas su fiksavimo kaiščiais, kad būtų pritvirtintas aukštis.
Rankinio švaistiklio gervė: Mechaninė gervė leidžia koreguoti sklandų aukštį.
Hidraulinė sistema: Hidrauliniai cilindrai padeda be vargo padidinti krano aukštį.
4. Pabaigos rėmeliai ir ratukai
Aliuminio A kadro atramos: užtikrinkite struktūrinį stabilumą.
Užrakinami pasukami ratukai: įgalinkite mobilumą ir saugų padėtį.
5. Valdymo sistema (jei motorizuota)
Pakabų valdymas: laidinis nuotolinio valdymo pultas, kad būtų galima tiksliai kelti ir judėti vežimėliais.
Belaidis nuotolinio valdymo pultas: siūlo patogumą ir lankstumą.
Kintamo greičio valdymas: leidžia sklandžiai ir kontroliuojamus kėlimo operacijas.

3.Anvežimas

Reguliuojamo aliuminio gantro krano galas yra esminis komponentas, palaikantis krano judėjimą ir stabilumą. Paprastai tai sudaro:

• Rėmo struktūra - pagaminta iš aliuminio ar plieno, jis jungiasi su pagrindine sija ir laiko ratus ar ratukus.
• Ratai ar ratukai - atsižvelgiant į dizainą:
• Fiksuoti ratai, skirti linijiniam judėjimui ant bėgių.
• Pasukami ratukai laisvai judėti žemėje.
• Užrakinti ratukus, kad kranas būtų pritvirtintas vietoje.
• „V-Groove“ ratai, skirti eksploatuoti trasoje.
• Guolio sistema - užtikrina sklandų judėjimą ir krovinio pasiskirstymą.
• Reguliavimo funkcijos - kai kurie galutiniai vežimėliai suteikia aukštį ar pločio reguliavimą, kad būtų pritaikytos skirtingos darbo sąlygos.
• Pavaros sistema (pasirenkama) - motorizuotuose modeliuose gali būti integruota elektros ar pneumatinė pavara, kad būtų galima automatizuotam judėjimui.

4. Kelionės mechanizmas

Reguliuojamo aliuminio gantro krano krano kelionių mechanizmą paprastai sudaro šie komponentai:
1. Ratų sistema
Įrengtas ratukais (pasukama arba tvirta), kad būtų galima sklandžiai judėti.
Ratukų užrakinimas neleidžia veikti nepageidaujamam judėjimui.
Kai kuriuose modeliuose yra poliuretano arba gumos padengti ratai, skirti apsaugoti grindis ir sumažinti triukšmą.
2. Vadovinė arba motorizuota kelionė
Rankinė „Push-Pull“ sistema: operatorius juda kranu stumdamas arba traukdamas.
Motorizuota kelionių sistema (pasirenkama): elektriniai arba pneumatiniai ratai, skirti judėti be pastangų.
3. Važiuokite ar laisvai važiuojančiu operacija
Laisvas riedėjimas: juda plokščiais paviršiais be takelių.
Takelyje montuojama sistema (retesnė): eina fiksuotu keliu, kad būtų galima tiksliai padėti.
4. Reguliuojamas aukštis ir tarpas
Kai kurie modeliai leidžia koreguoti aukštį ir tarpsnį, išlaikant stabilumą.

5.Trolley kelionių mechanizmas

1) Operacijos principas

Kai operatorius suaktyvina vežimėlio kelionės mechanizmą, pavaros sistema įsitvirtina ir pradeda judėti vežimėliu išilgai sijos. Paprastai tai kontroliuoja nuotolinio valdymo ar pakabukų sistema. Pavaros sistema maitina vežimėlio ratus, leidžiančius jai judėti horizontaliai išilgai sijos. Ratai sukasi išilgai bėgio ar takelio, kuris yra „Gantry“ rėmo dalis. Vežimėlio judėjimas yra sklandus dėl mažos trinties, kurią dažnai sustiprina rutulinių guolių naudojimas ratlankiuose. Vežimėlis leidžia tiksliai judėti apkrovai (pritvirtintomis prie keltuvo) per visą sijos ilgį. Pati keltuvo sistema yra pritvirtinta ant vežimėlio, o operatorius gali pakoreguoti krovinio padėtį perkeldamas vežimėlį. Gantinės krano valdymo sistema paprastai apima mygtukų ar vairasvirčių derinį, kad būtų galima valdyti tiek trolės horizontalų judėjimą, tiek keltuvo vertikalų pakėlimą. Operatorius gali sureguliuoti vežimėlio greitį ir kryptį naudodamas valdymo skydelį, kuris sureguliuoja variklio greitį.

Funkcinės charakteristikos

Sklandus judėjimas: vežimėlis yra skirtas sklandžiai judėti palei bėgį ar siją, užtikrinant minimalią trintį ir susidėvėjimą. Šis sklandus judėjimas yra būtinas tiksliam apkrovos tvarkymui ir saugiam veikimui.

Lengvas dizainas: vežimėlis ir keliaujantys komponentai paprastai yra pagaminti iš aliuminio (nešiojamųjų gantrų kranų atveju), kad bendras svoris būtų mažas, užtikrinant, kad kraną būtų lengva pernešti, nustatyti ir pakeisti.

Saugos funkcijos: Važiavimo vežimėliuose mechanizmai dažnai apima mechaninius ar elektroninius stabdžius, kurie prireikus gali saugiai sustabdyti vežimėlį, užkirsdami kelią nekontroliuojamam judėjimui.

Apkrovos tvarkymas: vežimėlis yra skirtas tolygiai paskirstyti krovinį, kurį ji nešioja, užtikrinant stabilumą judant. Tai yra labai svarbu siekiant užkirsti kelią krano veikimui ar nestabilumui.

6.CRANE ratas

Reguliuojamo aliuminio krano krano kabliukas yra esminis kėlimo komponentas, jungiantis keltuvą prie krovinio. Čia yra keletas pagrindinių krano kabliuko aspektų šioje sąrankoje:
1. Krano kabliuko ypatybės:
✅ Medžiaga: Paprastai pagaminta iš suklastoto lydinio plieno, kad būtų didelis stiprumas ir patvarumas.
✅ Dizainas: pasukamas arba fiksuotas tipas, atsižvelgiant į programą.
✅ Saugos skląstis: apsaugo nuo atsitiktinio apkrovos atsiribojimo.
✅ Apkrovos talpa: skiriasi priklausomai nuo krano talpos, paprastai svyruojant nuo 500 kg iki 5 tonų aliuminio gantro kranams.
✅ Suderinamumas: veikia su rankiniu, elektriniu ar pneumatiniais keltuvais.

7. Krano kilpa

Reguliuojamo aliuminio krano krano ratas vaidina svarbų vaidmenį užtikrinant krano mobilumą ir stabilumą. Šie ratai paprastai yra gaminami iš patvarių medžiagų, tokių kaip plienas arba aukšto stiprumo aliuminis, kad būtų galima valdyti kraną, skirtas kranui judėti. Jie yra skirti sklandžiai riedėti išilgai takelių ar bėgių, užtikrinant, kad kranas būtų perkeltas ir sureguliuotas į skirtingas pozicijas atsižvelgiant į darbo vietos poreikius.
Reguliuojamiems aliuminio gantrų kranams ratai dažnai turi reguliuojamų funkcijų, kad būtų galima pritaikyti skirtingą takelio plotį ar aukštį. Jie taip pat gali būti su spynomis ar stabdžiais, kad kranas nejudėtų.

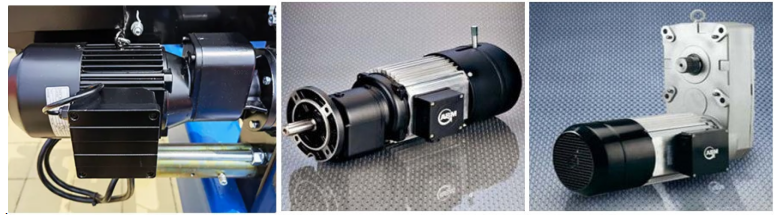

8.MOTOR

Reguliuojamo aliuminio gantro krano variklis paprastai maitina keltuvo mechanizmą ir kontroliuoja krano judėjimą. Šie varikliai yra sukurti taip, kad būtų užtikrintas sklandus ir patikimas veikimas kėlimui ir gabenimui sunkių krovinių. Čia yra tipinio naudojamo variklio apžvalga:

Variklio tipas:

• Kintamosios srovės varikliai (kintama srovė) dažniausiai naudojami dėl jų paprastumo, patikimumo ir prieinamumo.
• Kai kuriais atvejais taip pat naudojami nuolatinės srovės varikliai, ypač norint tiksliai valdyti greitį ir sukimo momentą.

„Stepper Motors“ gali būti naudojami labiau specializuotose programose, ypač kai reikia tiksliai valdyti padėties nustatymą.

Galios reitingas:
Variklio galios įvertinimas priklausys nuo krano apkrovos. Mažesni gantrų kranai gali naudoti variklius 0. 5–2 arklio galių, tuo tarpu didesniems - 5 ar daugiau arklio galių varikliams.
Valdymo sistema:
Variklis dažnai bus integruotas su kintamo dažnio pavara (VFD) arba minkštu starteriu, kad būtų galima valdyti greitį, kryptį ir sukimo momentą. Tai leidžia sklandžiai pagreitinti ir lėtėti, kad sumažintų mechaninių komponentų stresą.

.

9. Skambučio ir šviesos aliarmo sistema ir ribinis jungiklis

1) Garso ir šviesos aliarmo sistema

Ši sistema yra perspėjimo mechanizmas operatoriams ir netoliese esančiam personalui, užtikrinant, kad jie žino apie bet kokias kritines sąlygas ar krano judėjimą.
Garso aliarmas: paprastai sirena, garsinis signalas ar ragas, kuris sukuria garsinį įspėjimą, kai kranas juda, arba jei yra gedimo ar perkrovos situacija.
Šviesos aliarmas: paprastai mirksinčioji šviesa arba strobo lemputė, veikianti kartu su garso aliarmu. Tai vaizduoja krano statusą, ypač triukšmingoje ar judrioje aplinkoje, kur vien tik garso aliarmo gali nepakakti.

2) Ribinis jungiklis

Krano judesiui valdyti naudojamas ribinis jungiklis nustatant fizines ribas.
Tai padeda automatiškai sustabdyti kraną, kai jis pasiekia nustatytą padėtį ar ribą, neleidžiant keliauti ar mechaniškai pažeisti.
Reguliuojamuose aliuminio gantrų kranuose ribiniai jungikliai yra labai svarbūs norint sustabdyti judesį iš anksto nustatytuose taškuose, tokiuose kaip maksimalus aukštis, kelionių ar apkrovos talpos ribos.
Jie taip pat padeda išlaikyti saugumą užtikrindami, kad kranas neviršytų saugių veiklos zonų, ypač tvarkant dideles krovinius.

10. Saugumo įrenginiai

• Apsauga nuo perkrovos: Šis saugos įtaisas neleidžia kranui kelti krovinių, viršijančių jo vardinę talpą. Siekiant aptikti perteklinį svorio aptikimą, perkrovos jutikliai arba apkrovos elementai automatiškai sustabdo veikimą, kad būtų išvengta pažeidimo ar gedimo.
• Anti-Sway sistema: Ši savybė sumažina krovinio svyravimus judesio metu, padedant išlaikyti stabilumą. Tai gali būti rankinis arba automatinis, ir naudoja variklius ar atsvarą, kad sušvelnintų nepageidaujamą judesį.
• Avarinės sustabdymo mygtukas: esminis saugos mechanizmas, leidžiantis operatoriams sustabdyti kraną avarijos atveju. Paprastai jis yra valdymo stotyje ir turėtų būti lengvai prieinamas.
• Ribiniai jungikliai: Jie yra sumontuoti siekiant apriboti krano judėjimą išilgai jo takelių, užtikrinant, kad jis neperžengtų savo saugaus darbo diapazono ribų. Ribiniai jungikliai taip pat gali užkirsti kelią kranui praeiti pro tam tikrą aukštį ar atstumą.
• Reguliavimo mechanizmai: kadangi „Gantry“ kranas yra reguliuojamas, jis apima fiksavimo įtaisus, kurie pritvirtina krano aukštį ir plotį teisinguose nustatymuose, kad būtų išvengta atsitiktinio judėjimo, kol jie veikia.
• Gurininkai ir saugos kliūtys: apsaugoti operatorius nuo kritimo ar kontaktų su judančiomis dalimis, apsauginėse dalyse ir kliūtys dažnai pridedami prie krano struktūros. Tai ypač svarbu, kai kranas yra koreguojamas arba priežiūros metu.

11.Kontrolės režimas

1. Rankinis valdymas

Kranas valdomas rankiniu būdu, o operatorius tiesiogiai valdo visus judesius.

Funkcijos: Stumkite\/traukite rankomis, kad perkeltumėte kraną.

Privalumai: paprasti ir ekonomiškai efektyvūs. Nereikia elektros komponentų.

2. Elektrinis keltuvo valdymas

Elektrinis keltuvas yra integruotas su „Gantry“ kranu, leidžiantis kelti maitinimą ir nuleisti krovinius.

Valdymo parinktys: pakabukų valdymas (laidinis nuotolinio valdymo pultas).

Privalumai: greitesnis ir efektyvesnis kėlimas. Reikalingos fizinės pastangos.

3. Nuotolinio valdymo pultas

Visas belaidis tiek „Gantry Crane“ judėjimo, tiek keltuvo valdymas naudojant nuotolinio valdymo sistemą.

Funkcijos: Operatoriai gali valdyti kraną iš saugaus atstumo.

Privalumai: patobulinta sauga.

4. Automatizuotas\/programuojamas valdymas

Įrengtas jutikliais, programine įranga ir pavaros, leidžiant kranui automatiškai atlikti iš anksto nustatytas užduotis.

Funkcijos: pasikartojančių kėlimo operacijų automatizavimas. Integracija naudojant sandėlių valdymo sistemas.

Privalumai: padidina produktyvumą. Sumažėja žmogaus klaida.

12. Eskizas

Pagrindinis techninis

• Perkėlimas: aliuminis yra lengvas, todėl šias kranus lengva judėti ir nustatyti įvairiose vietose, o tai idealiai tinka įmonėms, kurioms reikalingas mobilumas.
• Reguliuojamas aukštis ir plotis: galimybė sureguliuoti krano aukštį ir plotį suteikia lankstumo skirtingose ​​darbo aplinkose ir tvarkyti įvairius apkrovos dydžius.
• Atsparumas korozijai: Aliuminis yra natūraliai atsparus rūdims ir korozijai, todėl šie kranai tinkami naudoti drėgmei veikiančioje aplinkoje, tokiose kaip lauko ar drėgnos pramonės zonos.
• Ekonomiški: Nors aliuminio kranai gali būti brangesni nei plieniniai, jų lengvas pobūdis sumažina transportavimo ir montavimo sąnaudas, todėl laikui bėgant jiems reikia mažiau priežiūros dėl atsparumo korozijai.
• Patvarumas: aliuminis yra stipri, tačiau lengva medžiaga, užtikrinanti patvarumo pusiausvyrą be sunkaus plieno svorio.
• Lengvas surinkimas ir išardymas: Modulinio reguliuojamų aliuminio gantrų kranų modulinė konstrukcija leidžia juos lengviau surinkti ir išardyti, todėl jie yra idealūs laikinoms sąrankoms ar darbo vietoms, turinčioms ribotą erdvę.

1. Gamyba ir priežiūra
Sunkiosios mašinos dalių kėlimas ir padėties nustatymas
Pramoninės įrangos surinkimas ir išardymas
Priežiūros ir remonto darbai gamyklose
2. Sandėliavimas ir logistika
Įkeliamas ir iškraunamas sunkias medžiagas
Didelių dėžučių ar padėklų judėjimas
Laikini kėlimo sprendimai, kuriuose nuolatiniai kranai neįmanomi
3. Statybos vietos
Medžiagų kėlimo uždarose vietose
Pervežimo įrankiai ir įranga į padidėjusias pozicijas
Palaiko darbą vietose su svorio apribojimais
4. Automobilių ir kosmoso sritys
Variklio pašalinimas ir montavimas
Orlaivio komponentų tvarkymas
Transporto priemonės kėbulo kėlimas techninei priežiūrai
5. Jūrų ir laivų statyba
Kėlimo valčių varikliai ir kiti jūrų komponentai
Dokų remontas ir priežiūra
Sunkių laivų dalių tvarkymas laivų statyklose

Kranasgamyba procedūra

1. Dizainas ir inžinerija
Remdamiesi klientų reikalavimais, nustatykite apkrovos talpą, aukščio pritaikymą ir tarpo plotį.
Sukurkite CAD brėžinius ir 3D modelius, kad užtikrintumėte struktūrinį vientisumą.
Pasirinkite aukštos kokybės aliuminio lydinį, kad būtų lengvos, tačiau stiprios konstrukcijos.
2. Medžiagos pirkimai
Šaltinis 6061- T6 arba 7075 aliuminio lydinys struktūriniams komponentams.
Įsigykite nerūdijančio plieno arba didelio stiprumo varžtus, fiksavimo mechanizmus ir ratukų ratus.
Įsigykite hidraulines arba mechaninio aukščio reguliavimo sistemas (jei taikoma).
3. Pjovimas ir apdirbimas
Tikslus aliuminio profilių pjaustymas naudojant CNC mašinas arba lazerinius pjaustytuvus.
Gręžimo ir skylių perforavimas varžtų jungtims.
Reguliuojamų aukščio mechanizmų ir tvirtinimo laikiklių apdirbimas.
4. Suvirinimas ir surinkimas
TIG suvirinimas stipriems aliuminio sąnariams (jei reikia).
Krūžių rinkinys moduliniams komponentams (skersinės sijos, kojos ir aukščio pakoregavimas palaiko).
Ratukų ratų integracija su fiksavimo mechanizmais.
5. Paviršiaus apdorojimas ir danga
Anodavimas ar miltelių danga, siekiant padidinti atsparumą korozijai.
Poliravimas ar valymas estetiniam apdaila.
6. Kokybės tikrinimas ir apkrovos bandymas
Matmenų tikslumo patikrinimas naudojant tikslaus matavimo įrankius.
Krovinio laikymo testai, skirti užtikrinti saugumą (statinis ir dinaminis bandymas).
Funkcionalumas Aukščio pritaikymo ir mobilumo bandymas.

Seminaro vaizdas:

Bendrovė įdiegė intelektualios įrangos valdymo platformą ir įdiegė 310 rinkinių (rinkinių) tvarkymo ir suvirinimo robotų. Užbaigus planą, bus daugiau nei 500 rinkinių (rinkinių), o įrangos tinklo norma sieks 95%. Naudojamos 32 suvirinimo linijos, planuojama įdiegti 50, o visos produktų linijos automatizavimo greitis pasiekė 85%.
